Технология DVD предоставляет огромное количество форматов и четыре типа конструктивного исполнения двух размеров. Диск такого стандарта может быть как односторонним, так и двухсторонним. На каждой стороне может быть один или два рабочих слоя. Рассмотрим основные характеристики DVD различных типов.
• Размер диска – 80 мм (3,1 дюйма).
– DVD-1 (Single-sided, single-layer) – односторонний и однослойный диск. Может содержать до 1,36 Гбайт информации (рис. 1.5).
– DVD-2 (Single-sided, double-layer) – односторонний двухслойный диск. Содержит до 2,48 Гбайт информации (рис. 1.6).
– DVD-3 (Double-sided, double-layer) – двухслойный диск с одним информационным слоем на каждой стороне. Емкость – до 2,74 Гбайт информации (рис. 1.7).
– DVD-4 (Double-sided, double-layer) – диск с двумя информационными слоями на каждой стороне. Емкость такого диска – до 4,95 Гбайт (рис. 1.8).
• Размер диска – 120 мм (4,75 дюйма).
– DVD-5 (Single-sided, single-layer) – односторонний однослойный диск. Содержит до 4,7 Гбайт информации.

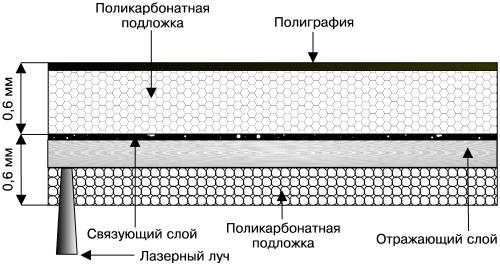

Рис. 1.5. Структура DVD-1 и DVD-5.
– DVD-9 (Single-sided, double-layer) – односторонний и двухслойный диск. Емкость – до 8,5 Гбайт.
– DVD-10 (Double-sided, double-layer) – двухслойный диск с одним информационным слоем на каждой стороне. Содержит до 9,4 Гбайт информации.
– DVD-18 (Double-sided, double-layer) – двухслойный диск с двумя информационными слоями на каждой стороне. Способен вместить до 17 Гбайт информации.

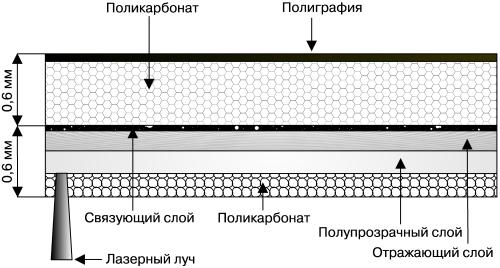

Рис. 1.6. Структура DVD-2 и DVD-9.

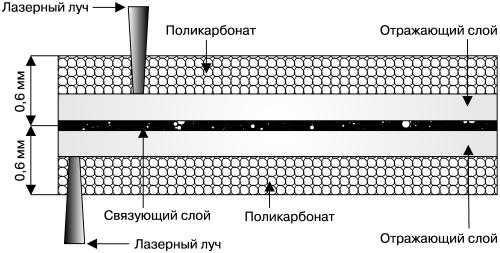

Рис. 1.7. Структура DVD-3 и DVD-10.

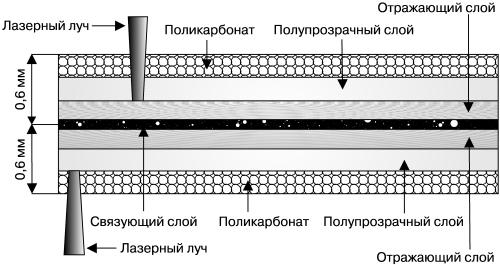

Рис. 1.8. Структура DVD-4 и DVD-18.
Примечание.
Число в наименовании диска– DVD-1, DVD-4, DVD-10 и т. д. – это округленное значение емкости.
Запись однослойных DVD аналогична записи CD, а вот запись двухслойных дисков существенно отличается от описанного ранее процесса.
Двухслойные диски типов DVD-2 и DVD-9 имеют два рабочих слоя для записи информации. Эти слои разделяются с помощью специального полупрозрачного материала. Для выполнения своей функции такой материал должен обладать взаимоисключающими свойствами: хорошо отражать лазерный луч в процессе считывания наружного слоя и одновременно быть максимально прозрачным при считывании внутреннего слоя. По заказу корпораций Philips и Sony компания 3M создала материал, удовлетворяющий таким требованиям: обладающий коэффициентом отражения 40 % и необходимой прозрачностью.
Во время считывания информации с такого диска лазерный луч сначала проходит сквозь полупрозрачный слой, фокусируясь на треках внутреннего слоя. Считав всю информацию внутреннего слоя, лазерный луч автоматически меняет свою фокусировку и считывает информацию с полупрозрачного слоя. Наличие в приводе DVD буфера и возможность быстрой смены фокусировки позволяет непрерывно подавать данные на материнскую плату.
При изготовлении двухслойного диска сначала штампуется первый слой, основанный на поликарбонатах. Затем наносится полупрозрачный материал, который в свою очередь покрывается пленкой фотополимерного материала. С помощью ультрафиолетового излучения фотополимеру придается жесткость, и DVD заливается поликарбонатом, который служит диску защитным слоем.
DVD имеют толщину 0,6 мм. Для физической совместимости с CD на DVD дополнительно приклеивалась поликарбонатная подложка толщиной 0,6 мм. С целью не только увеличить толщину DVD до 1,2 мм, но и одновременно улучшить его функциональность, увеличив емкость носителя в два раза, компанией Toshiba был создан двухсторонний диск (типы DVD-3 и DVD-10). Чтобы получить диск типа DVD-3, достаточно склеить между собой со стороны этикеток два DVD-1; для получения же DVD-10 соединяются два DVD-5. Таким образом, склеивая между собой два диска толщиной 0,6 мм, мы получаем один диск, по толщине равный CD и обладающий возможностью записать вдвое больше информации.
Для получения дисков типа DVD-4 следует склеить два DVD-2, для DVD-18 – соответственно два DVD-9.
Принцип записи информации на DVD-R (Digital Versatile Disk Read-only – однократно записываемый DVD) и считывания с него аналогичен записи и считыванию CD-R. Во время записи DVD в специальных рекордерах лазерный луч повышенной мощности «прожигает» в активном слое отверстия (питы). При считывании информации лазерный луч обычной мощности, свободно проходя сквозь образовавшееся отверстие, отражается от металлизированного слоя и попадает на фотодатчик, а потом на микропроцессор.
Для записи и считывания информации с DVD-RW (Digital Versatile Disk ReWritable – перезаписываемый DVD) применяется технология Phase Change Technology (метод изменения фазы). Лазерный луч во время записи движется по спиральной дорожке. В период повышенной активности луча регистрирующий слой меняет свою структуру, переходя из кристаллического состояния в аморфное. При считывании информации детектор распознает, от какой поверхности отразился лазерный луч – кристаллической или аморфной, – и преобразует данные в цифровой поток. Под воздействием лазерного луча определенной мощности активный (регистрирующий) слой возвращается в исходное состояние, и диск может быть перезаписан множество раз.
Материал, способный неоднократно менять свою структуру, был разработан компанией TDK и получил название AVIST (Advanced Versatile Information Storage Technology – современная универсальная технология запоминания информации).
Примечание.
Материал AVIST в кристаллическом состоянии обладает 25–35 %-ной отражающей способностью, а при переходе в аморфное состояние темнеет и не отражает лазерный луч.
Для DVD-ROM, VideoDVD, AudioDVD и т. д. применяется файловая система UDF (Universal Disk Format – универсальный дисковый формат), разработанная ассоциацией OSTA (Optical Storage Technology Association – ассоциация по поддержке технологии хранения данных на оптических носителях). Данная файловая система является развитием файловой системы CD-ROM (CDFS или ISO 9660).
Изначально технология DVD разрабатывалась для записи и воспроизведения фильмов. VideoDVD должны обеспечивать следующие возможности:
• воспроизведение фильмов длительностью не менее 133 минут;
• различные варианты отображения широкоэкранного видео;
• до 32 вариантов субтитров на различных языках;
• объемный звук;
• защиту от копирования и региональное кодирование;
• интерактивность просмотра.
Данные, содержащиеся на VideoDVD, подразделяются на два типа:
• навигационные данные;
• объекты воспроизведения.
Объекты воспроизведения делятся на видео, аудио и графику.
Для воспроизведения цифрового видео требуется цифровой поток скоростью 167 Мбит/с. Следовательно, на диске объемом 4,7 Гбайт могут вместиться четыре минуты оцифрованного видео. Чтобы сохранить не менее 133 минут качественного изображения, применяется сжатие данных. Видео кодируется в специальном формате MPEG-2, разработанном группой MPEG (Moving Picture Experts Group – экспертная группа по движущимся изображениям).
Во время просмотра фильмов вы, наверное, обращали внимание на то, что задний план, на фоне которого двигаются герои, как правило, остается неизменным. Дело в том, что примерно 95 % повторяющихся изображений заднего плана могут быть исключены при оцифровке без заметной потери в качестве, при этом значительно снижается объем цифрового потока.
Звук кодируют и сжимают с помощью различных технологий: Dolby Digital, MPEG-1 и MPEG-2. В AudioDVD используется технология LPCM (Linear Pulse Code Modulation – линейная импульсно-кодовая модуляция), в которой не применяется компрессия. Формат LPCM позволяет наиболее качественно и точно передать звуковые волны (частота дискретизации – 48 или 96 кГц, глубина оцифровки – 16, 20 или 24 бит), используя от одного до восьми звуковых каналов, и получить динамический диапазон записи до 120 дБ. При этом цифровой поток данных может составлять 6,144 Мбит/с.
Компрессия звукового сигнала с применением технологии Dolby Digital – AC-3 (Audio Cannels) – обеспечивает звук по схеме 5.1 (5 основных звуковых каналов и один низкочастотный) с диапазоном 20–20 000 Гц. Для компрессии звука используется разработанный компанией Dolby специальный алгоритм, получивший название Multichannel Perceptual Coding (многоканальное перцепционное кодирование). Человеческий слух, в зависимости от пола и возраста, с разной чувствительностью воспринимает звуки в различных частотных диапазонах. Кроме того, существуют определенные частоты и тембры, плохо различаемые всеми людьми. При применении технологии Dolby Digital некоторые частотные диапазоны, с трудом воспринимаемые человеческим ухом, подавляются, что приводит к определенным потерям данных. Однако в результате значительно уменьшается цифровой поток, например для шести каналов достаточно всего 348 Кбит/с.
Компрессия звукового сигнала с применением технологий MPEG-1 и MPEG-2 также связана с потерей данных. Формат MPEG-1 предназначен только для моно– или стереозвучания. Формат MPEG-2 может быть многоканальным и способен обеспечивать объемный звук по схеме 5.1 или 7.1.
Компрессия звукового сигнала с применением технологии DTS (Digital Theatre System – цифровой театр с окружающим звуком), разработанной в США, является альтернативой Dolby Digital. Качество звука при этом несколько выше, восприятие звуковых эффектов пространственно более реалистично, но поток данных в этом случае может достигать 1536 Кбит/с.
Для контроля за распространением дисков и защиты авторских прав производители DVD разделили мир на шесть географических зон и разработали специальные пиктограммы и коды для каждой зоны. Использование такого регионального кодирования как самих дисков, так и проигрывателей для них сделало невозможным воспроизведение дисков одной зоны на DVD-приводах другой зоны.
• Зона 1 – США и Канада.
• Зона 2 – Западная Европа, Япония, ЮАР, Ближний Восток.
• Зона 3 – Юго-Восточная и Восточная Азия, включая Тайвань и Гонконг.
• Зона 4 – Латинская Америка, Южная Америка, Карибские острова, Австралия и Новая Зеландия.
• Зона 5 – страны бывшего Советского Союза, Африка (кроме ЮАР), Индия, Пакистан, Монголия и Северная Корея.
• Зона 6 – Китай.
В настоящее время производители проигрывателей DVD выпускают так называемые «мультизонные» устройства, поддерживающие большинство форматов.
Правила эксплуатации компакт-дисков
Компакт-диск – это достаточно сложное устройство, требующее правильного обращения и ухода.
• Не допускайте загрязнения рабочей поверхности. Держите диск за края, не трогайте рабочую поверхность руками. Для удаления случайно попавшей на диск пыли и ваших отпечатков пальцев применяйте мягкую, чистую и сухую тряпочку, изготовленную из натуральных тканей и не обладающую абразивными свойствами. Движения не должны быть сильными, протирать диск следует от его центра к краю. Не применяйте для чистки рабочей поверхности растворители: ацетон, бензин, керосин и т. д.
• Не допускайте повреждения рабочей поверхности. Не роняйте, не царапайте и не изгибайте диск.
• Храните компакт-диски в специальной пластмассовой упаковке при комнатной температуре и не допускайте попадания прямого солнечного света на их рабочую поверхность.
• Не пишите на этикетке компакт-диска шариковыми и перьевыми ручками, а также твердыми карандашами, так как вы можете поцарапать тонкое защитное покрытие. Используйте для этой цели мягкие карандаши или фломастеры или делайте пометки на упаковке, в которой хранится диск.
• Во избежание смещения центра тяжести и повышения вибрации при вращении компакт-диска в приводе не наклеивайте на диск дополнительных этикеток.
Привод CD/DVD
Приводы компакт-дисков могут быть внутренними или внешними. Они могут подключаться с помощью SCSI-устройства, и такой способ подключения является самым эффективным, надежным и качественным по следующим причинам:
• позволяет работать в фоновом режиме во время записи;
• привод не конфликтует с другими устройствами;
• используется меньше ресурсов компьютера;
• не требует оптимизации операционной системы.
Недостатки такого подключения следующие:
• стоимость;
• необходимость покупки дополнительного контроллера, к которому можно подключить от семи до пятнадцати различных устройств;
• более сложная установка.
Внешние приводы, подключаемые через шины FireWire или USB, работают намного медленнее внутренних приводов с интерфейсом IDE, но их можно подключать и отключать во время работы компьютера, не выключая сам компьютер и не перезагружая операционную систему.
Примечание.
Пропускная способность USB 2.0 – 480 Мбит/с. При установке привода компакт-дисков в операционных системах Windows XP и Windows 2000 не требуется наличия дополнительного программного обеспечения. USB 2.0 позволяет подключать до 127 устройств. Подключаемое устройство определяется автоматически. Программный драйвер, необходимый для каждого периферийного устройства, включается без вмешательства пользователя.
Кроме разъема SCSI, внутренние модели могут подключаться к разъемам IDE (ATAPI), расположенным на материнской плате, с помощью 80-штырькового шлейфа. Подавляющее большинство устройств записи компакт-дисков используют IDE-интерфейс, так как он присутствует во всех современных компьютерах. Большинство современных материнских плат позволяют подключать четыре IDE-устройства с помощью двух шлейфов. Приводы DVD или CD подключаются как один из жестких дисков, при этом BIOS самостоятельно распознает тип подключенного оборудования. Но если по каким-то причинам BIOS не определит один из приводов, то эту неисправность можно устранить, воспользовавшись утилитой BIOS Setup.
Для доступа к утилите BIOS CMOS Setup Utility во время загрузки компьютера необходимо нажать клавишу Delete. Сделать это следует после загрузки BIOS видео, перед загрузкой Windows. Если возникают проблемы с определением момента нажатия клавиши Delete, можно начать нажимать и отпускать ее сразу после включения компьютера. Если все сделано правильно, появится синий экран с надписями на английском языке. Выберите пункт Standard CMOS Features (Стандартные настройки) и нажмите клавишу Enter.
Примечание.
Чтобы выбрать нужный пункт меню, достаточно переместить красный прямоугольник на требуемое название и нажать клавишу Enter. Двигаться по пунктам меню влево, вверх, вниз и вправо можно с помощью клавиш управления курсором: ←, →, ↑ и ↓. Для возврата или отмены действия применяется клавиша Esc. Если несколько раз нажать клавишу Esc (количество нажатий зависит от того, насколько глубоко вы успели зайти в BIOS), на экране появится диалоговое окно Quit Without Saving (Y/N) – эту короткую фразу можно перевести как «выйти из программы, не сохраняя произведенных в ней изменений». Данное окно предоставляет незаменимую для начинающего пользователя возможность покинуть программу, оставив в ней параметры, которые были установлены до входа в BIOS Setup.
В раскрывшемся меню нас интересуют четыре параметра:
• IDE Primary Master [ST310211A];
• IDE Primary Slave [None];
• IDE Secondary Master [TEAC CD-W552E];
• IDE Secondary Slave [NEC DV-5800].
Примечание.
Названия, данные в квадратных скобках, будут соответствовать устройствам вашего компьютера.
К материнской плате можно подсоединить два шлейфа, к каждому из которых подключаются два устройства. Например, к первому разъему первого шлейфа (Primary Master) вы можете подключить один жесткий диск (в нашем случае это [ST310211A]), ко второму разъему первого шлейфа (Primary Slave) можно подключить еще один жесткий диск или не подключать ничего (в рассматриваемом случае к этому разъему как раз ничего не подключено, поэтому в квадратных скобках вы видите [None]).
