В языке СУБД по умолчанию установлено опознавание условия с Null-значением как значения False. Проиллюстрируем это следующими примерами реализации в системах управления базами данных условных операторов If и While:
If P then A else B;
Эта запись означает: если P принимает значение True, то выполняется действие A, а если P принимает значение False или Null, то выполняется действие B.
Теперь применим к этому оператору операцию отрицания, получим:
If ¬P then B else A;
В свою очередь, этот оператор означает следующее: если ¬P принимает значение True, то выполняется действие B, а в том случае, если ¬P принимает значение False или Null, то будет выполняться действие A.
И снова, как мы видим, при появлении Null-значения мы сталкиваемся с неожиданными результатами. Дело в том, что два оператора If в этом примере не эквивалентны! Хотя один из них получен из другого отрицанием условия и перестановкой ветвей, т. е. стандартной операцией. Такие операторы в общем случае эквивалентны! Но в нашем примере мы видим, что Null-значению условия P в первом случае соответствует команда B, а во втором – A.
А теперь рассмотрим действие условного оператора While:
While P do A; B;
Как работает этот оператор? Пока переменная P имеет значение True, будет выполняться действие A, а как только P примет значение False или Null, выполнится действие B.
Но не всегда Null-значения интерпретируются как False. Например, в ограничениях целостности неопределенные условия опознаются как True (ограничения целостности – это условия, накладываемые на входные данные и обеспечивающие их корректность). Это происходит потому, что в таких ограничениях отвергнуть нужно только заведомо ложные данные.
И опять-таки в системах управления базами данных существует специальная функция подмены IfNull (ограничения целостности, True), с помощью которой Null-значения и неопределенные условия можно представить в явном виде.
Перепишем условные операторы If и While с использованием этой функции:
1) If IfNull ( P, False) then A else B;
2) While IfNull ( P, False) do A; B;
Итак, функция подмены IfNull (выражение 1, выражение 2) возвращает значение первого выражения, если оно не содержит Null-значения, и значение второго выражения – в противном случае.
Надо заметить, что на тип возвращаемого функцией IfNull выражения никаких ограничений не накладывается. Поэтому с помощью этой функции можно явно переопределить любые правила работы с Null-значениями.
Лекция № 3. Реляционные объекты данных
1. Требования к табличной форме представления отношений
1. Самое первое требование, предъявляемое к табличной форме представления отношений, – это конечность. Работать с бесконечными таблицами, отношениями или любыми другими представлениями и организациями данных неудобно, редко оправдываются затраченные усилия, и, кроме того, подобное направление имеет малое практическое приложение.
Но помимо этого, вполне ожидаемого, существуют и другие требования.

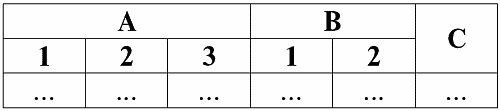

2. Заголовок таблицы, представляющей отношение, должен обязательно состоять из одной строки – заголовка столбцов, причем с уникальными именами. Многоярусных заголовков не допускается. Например, таких:
Все многоярусные заголовки заменяются одноярусными путем подбора подходящих заголовков. В нашем примере таблица после указанных преобразований будет выглядеть следующим образом:
Мы видим, что имя каждого столбца уникально, поэтому их можно как угодно менять местами, т. е. их порядок становится несущественным.
А это очень важно, поскольку является третьим свойством.
3. Порядок строк должен быть несущественным. Однако это требование также не является строго ограничительным, так как можно без труда привести любую таблицу к требуемому виду. Например, можно ввести дополнительный столбец, который будет определять порядок строк. В этом случае от перестановки строк тоже ничего не изменится. Вот пример такой таблицы:

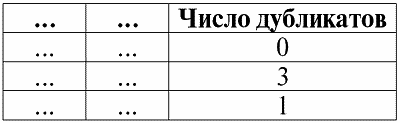

4. В таблице, представляющей отношение, не должно быть строк-дубликатов. Если же в таблице встречаются повторяющиеся строки, это можно легко исправить введением дополнительного столбца, отвечающего за количество дубликатов каждой строки, например:
Следующее свойство также является вполне ожидаемым, потому что лежит в основе всех принципов программирования и проектирования реляционных баз данных.
5. Данные во всех столбцах должны быть одного и того же типа. И кроме того они должны быть простого типа.
Поясним, что такое простой и сложный типы данных.
Простой тип данных – это такой тип, значения данных которого не являются составными, т. е. не содержат составных частей. Таким образом, в столбцах таблицы не должны присутствовать ни списки, ни массивы, ни деревья, ни подобные названным составные объекты.
Такие объекты – составной тип данных – в реляционных системах управления базами данных сами представляются в виде самостоятельных таблиц-отношений.
2. Домены и атрибуты
Домены и атрибуты – базовые понятия в теории создания баз данных и управления ими. Поясним, что же это такое.
Формально, домен атрибута (обозначается dom(a)), где а – некий атрибут, определяется как множество допустимых значений одного и того же типа соответствующего атрибута а. Этот тип должен быть простым, т. е:
dom(a) ⊆ {x | type(x) = type(a)};
Атрибут (обозначается а), в свою очередь, определяется как упорядоченная пара, состоящая из имени атрибута name(a) и домена атрибута dom(a), т. е.:
a = (name(a): dom(a));
В этом определении вместо привычного знака «,» (как в стандартных определениях упорядоченных пар) используется «:». Это делается для того, чтобы подчеркнуть ассоциацию домена атрибута и типа данных атрибута.
Приведем несколько примеров различных атрибутов:
а
1
= (Курс: {1, 2, 3, 4, 5});а
2
= (МассаКг: {x | type(x) = real, x 0});а
3
= (ДлинаСм: {x | type(x) = real, x 0});Заметим, что у атрибутов а
2
3

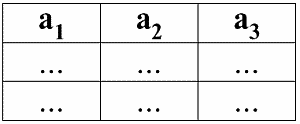

В табличной форме представления отношений атрибут отображается как заголовок столбца таблицы, и при этом домен атрибута не указывается, но подразумевается. Это выглядит следующим образом:
Нетрудно заметить, что здесь каждый из заголовков a
1
2
3
3. Схемы отношений. Именованные значения кортежей
В теории и практике СУБД понятия схемы отношения и именованного значения кортежа на атрибуте являются базовыми. Приведем их.
Схема отношения (обозначается S) определяется как конечное множество атрибутов с уникальными именами, т. е.:
S = {a | a ∈ S};
В каждой таблице, представляющей отношение, все заголовки столбцов (все атрибуты) объединяются в схему этого отношения.
Количество атрибутов в схеме отношений определяет степень этого отношения и обозначается как мощность множества: |S|.
Схема отношений может ассоциироваться с именем схемы отношений.
В табличной форме представления отношений, как нетрудно заметить, схема отношения – это не что иное, как строка заголовков столбцов.
S = {a
1
2
3
4
Имя отношения изображается как схематический заголовок таблицы.
В текстовой же форме представления схема отношений может быть представлена как именованный список имен атрибутов, например:
Студенты (№ зачетной книжки, Фамилия, Имя, Отчество, Дата рождения).
Здесь, как и в табличной форме представления, домены атрибутов не указываются, но подразумеваются.
Из определения следует, что схема отношения может быть и пустой (S = ∅). Правда, возможно это только в теории, так как на практике система управления базами данных никогда не допустит создания пустой схемы отношения.
Именованное значение кортежа на атрибуте (обозначается t(a))определяется по аналогии с атрибутом как упорядоченная пара, состоящая из имени атрибута и значения атрибута, т. е.:
t(a) = (name(a) : x), x ∈ dom(a);
Видим, что значение атрибута берется из домена атрибута.

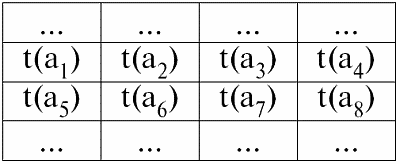

В табличной форме представления отношения каждое именованное значение кортежа на атрибуте – это соответствующая ячейка таблицы:
Здесь t(a
1
2
3
1
2
3
Простейшие примеры именованных значений кортежей на атрибутах:
(Курс: 5), (Балл: 5);
Здесь соответственно Курс и Балл – имена двух атрибутов, а 5 – это одно из их значений, взятое из их доменов. Разумеется, хоть эти значения в обоих случаях равны друг другу, семантически они различны, так как множества этих значений в обоих случаях отличаются друг от друга.
4. Кортежи. Типы кортежей
Понятие кортежа в системах управления базами данных может быть интуитивно найдено уже из предыдущего пункта, когда мы говорили об именованном значении кортежа на различных атрибутах. Итак, кортеж (обозначается t, от англ. tuple – «кортеж») со схемой отношения S определяется как множество именованных значений этого кортежа на всех атрибутах, входящих в данную схему отношений S. Другими словами, атрибуты берутся из области определения кортежа, def(t), т. е.:
t ≡ t(S) = {t(a) | a ∈ def(t) ⊆ S;.
Важно, что одному имени атрибута обязательно должно соответствовать не более одного значения атрибута.
В табличной форме записи отношения кортежем будет любая строка таблицы, т. е.:
Здесь t
1
1
2
3
4
2
5
6
7
8
Кортежи в СУБД различаются по типам в зависимости от своей области определения. Кортежи называются:
1) частичными, если их область определения включается или совпадает со схемой отношения, т. е. def(t) ⊆ S.
Это общий случай в практике баз данных;
2) полными, в том случае если их область определения полностью совпадает, равна схеме отношения, т. е. def(t) = S;
3) неполными, если область определения полностью включается в схему отношений, т. е. def(t) ⊂ S;
4) нигде не определенными, если их область определения равна пустому множеству, т. е. def(t) = ∅.

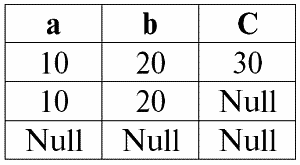

Поясним на примере. Пусть у нас имеется отношение, заданное следующей таблицей.
Пусть здесь t
1
2
3
1
1
Кортеж t
2
2
3
Надо заметить, что нигде не определенный кортеж – это пустое множество, тем не менее ассоциируемое со схемой отношений. Иногда нигде не определенный кортеж обозначается: ∅(S). Как мы уже видели в приведенном примере, такой кортеж представляет собой строку таблицы, состоящую только из Null-значений.
