Учет электроэнергии с применением измерительных трансформаторов
Вопрос. Какие классы точности ТТ и ТН применяются для присоединения коммерческих счетчиков?
Ответ. Применяются: для присоединения коммерческих счетчиков класса точности 0,2 – как правило, не ниже 0,2 (0,2S); для счетчиков классов точности 0,5 и 1 – не ниже 0,5 (0,5S) и для счетчиков класса точности 2 – не ниже 1 (1.5.23).
Вопрос. Какие классы точности ТТ допускается использовать при установке счетчиков технического учета электроэнергии на присоединениях 35 кВ и ниже?
Ответ. Допускается использование ТТ класса точности 1, а также встроенных ТТ класса точности ниже 1 (1.5.24).
Вопрос. Какие ТТ допускается применять при установке индукционных счетчиков?
Ответ. Допускается применение ТТ с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке ТТ будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5 % (1.5.25).
Вопрос. Каковы требования настоящих Правил по включению счетчиков с измерительными ТТ?
Ответ. Подключение токовых обмоток коммерческих счетчиков к вторичным обмоткам ТТ производится, как правило, отдельно от цепей защиты и электроизмерительных приборов.
На линиях электропередачи 35 кВ и выше допускается включение счетчиков совместно с электроизмерительными приборами. При этом последние присоединяются через измерительные преобразователи или промежуточные ТТ.
Использование промежуточных ТТ для включения коммерческих счетчиков не допускается (1.5.26).
Вопрос. Какими выбираются сечение, длина проводов и кабелей в цепях напряжения коммерческих счетчиков?
Ответ. Выбираются такими, чтобы падение напряжения в этих цепях составляло не более:
0,25 % номинального напряжения при соединении счетчика с ТН класса точности 0,2;
0,5 % номинального напряжения при соединении счетчика с ТН класса точности 0,5;
1,0 % номинального напряжения при соединении счетчика с ТН класса точности 1.
Падение напряжения в линиях соединения ТН со счетчиками технического учета принимается не более 1,5 % номинального напряжения (1.5.28).
Вопрос. Какие требования предъявляются к цепям учета электроэнергии?
Ответ. Цепи учета выводят на отдельные сборки зажимов, которые обеспечивают возможность закорачивания вторичных цепей ТТ, отключение токовых цепей счетчиков и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение эталонного счетчика без отсоединения проводов и кабелей. Допускается установка специализированных испытательных блоков, выполняющих те же функции (1.5.31).
Вопрос. Какая защита от несанкционированного доступа к счетчикам обеспечивается на подстанциях?
Ответ. Защита обеспечивается конструкцией решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения ТН, используемых для подключения коммерческих счетчиков. На рукоятках приводов разъединителей этих ТН устанавливаются приспособления для защиты от несанкционированного доступа (1.5.34).
Установка счетчиков и электропроводка к ним
Вопрос. В каких помещениях размещаются счетчики?
Ответ. Счетчики размещаются в закрытых помещениях с рабочими климатическими условиями, указанными в эксплуатационной документации на них, в доступных для снятия показаний местах.
Допускается размещение счетчиков в неотапливаемых помещениях и коридорах РУ электростанций и подстанций, а также в шкафах наружной установки. При этом предусматривается стационарное утепление счетчиков в холодное время (утепление шкафов подогревом воздуха внутри них с помощью нагревательных элементов и обеспечения внутри шкафов температуры, соответствующей паспортным данным счетчиков) (1.5.35).
Вопрос. В каких местах устанавливаются счетчики в камерах РУ (КРУ, КРУН, ВРУ)?
Ответ. Устанавливаются на панелях, щитах и в специальных шкафах, обеспечивающих выполнение требований условий эксплуатации счетчиков.
Высота от пола до коробки зажимов счетчиков выбирается в пределах 0,8–1,7 м (1.5.36).
Вопрос. Что необходимо предусматривать для счетчиков в местах их установки, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.)?
Ответ. Предусматриваются запирающиеся шкафы с окошками на уровне устройства отображения информации. При этом высота от пола до зажимов счетчиков принимается не более 2,2 м (1.5.37).
Вопрос. Что предусматривается для присоединения счетчиков непосредственного включения?
Ответ. Предусматриваются концы проводов длиной не менее 120 мм. На изоляции или оболочке нулевого рабочего проводника на длине 100 мм перед счетчиком наносится отличительная окраска (1.5.41).
Вопрос. Что следует предусмотреть для безопасной установки и замены счетчиков в сетях напряжением до 1 кВ?
Ответ. Предусматривается возможность отключения счетчика установленным до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения предусматривается со всех фаз, присоединяемых к счетчику.
Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 1 кВ, устанавливаются после коммутационных аппаратов по направлению потока мощности (1.5.42).
Автоматизация контроля и учета электроэнергии
Вопрос. В каких целях создаются автоматизированные системы контроля и учета электроэнергии и мощности (АСКУЭ)?
Ответ. АСКУЭ создаются в целях:
повышения точности измерений для учета электроэнергии и мощности при ее производстве, передаче, распределении и потреблении;
обеспечения пользователей точной, привязанной к единому астрономическому времени, достоверной и легитимной информацией об электроэнергии и мощности;
формирования информации, необходимой для всех видов учета (коммерческого и технического) электроэнергии и мощности, а также для осуществления коммерческих расчетов по любым видам тарифов;
формирования информации для контроля выполнения договорных обязательств между продавцами и покупателями электроэнергии и управления режимами электропотребления (1.5.44).
Вопрос. Где рекомендуется предусматривать АСКУЭ?
Ответ. Рекомендуется предусматривать:
на всех электростанциях, работающих параллельно в электрической сети, кроме передвижных и резервных;
на всех подстанциях с межсистемными перетоками; на подстанциях энергоснабжающих организаций.
АСКУЭ могут устанавливаться в электроустановках потребителей (1.5.45).
Вопрос. Что является исходной информацией для АСКУЭ?
Ответ. Являются данные, получаемые от счетчиков, имеющих числоимпульсный или/и цифровой интерфейс.
Сбор, обработка, хранение и передача информации об электроэнергии и мощности на объектах осуществляются с помощью метрологически поверенных, защищенных от несанкционированного доступа и сертифицированных для коммерческих расчетов устройств или микропроцессорных (многофункциональных) счетчиков. АСКУЭ электростанций и подстанций создаются как коммерческие системы, охватывающие все точки коммерческого и технического учета электроэнергии, обеспечивающие получение полного баланса электроэнергии на объекте, включая балансы по классам напряжения (1.5.47).
Глава 1.6. ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИИ
Область применения, общие требования
Вопрос. Какова область распространения настоящей главы Правил?
Ответ. Распространяется на измерения электрических величин, выполняемые с помощью средств измерений (стационарных показывающих и регистрирующих приборов, измерительных преобразователей и др.).
Правила не распространяются на лабораторные измерения и на измерения, осуществляемые с помощью переносных измерительных приборов (1.6.1).
Вопрос. Как выбираются средства измерений электрических величин?
Ответ. Выбираются с учетом следующих положений:
класс точности измерительных приборов принимается не ниже 1,5 (допускается использование стрелочных щитовых приборов класса точности 2,5, если по ним не производится непрерывный контроль технологического режима работы оборудования);
классы точности измерительных шунтов, добавочных резисторов, измерительных трансформаторов и измерительных преобразователей принимаются не ниже приведенных в табл. 1.6.1.
измерительные приборы одной электрической величины на пункте управления энергообъектов и на диспетчерском пункте подключаются к одним и тем же обмоткам измерительных ТТ и ТН, а также к однотипным измерительным преобразователям;
пределы измерений приборов выбираются с учетом возможных наибольших длительных отклонений измеряемых величин от их номинальных значений. При этом наименьшее значение измеряемой величины должно составлять, как правило, не менее 60–70 % предела измерений прибора (1.6.2).

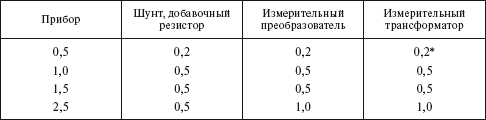

Таблица 1.6.1
Классы точности средств измерений
* Допускается 0,5.
Вопрос. Где производится установка измерительных приборов?
Ответ. Производится, как правило, в пунктах, откуда осуществляется управление или производится периодический контроль технологического режима оборудования.
На подстанциях и гидроэлектростанциях без постоянного присутствия оперативного персонала допускается не устанавливать стационарные показывающие приборы; при этом предусматриваются места для присоединения переносных приборов (1.6.3).
Вопрос. Что допускается Правилами при установке регистрирующих приборов на щите управления?
Ответ. Допускается не устанавливать показывающие приборы для непрерывных измерений тех же величин (1.6.5).
Измерения тока
Вопрос. В каких цепях выполняются измерения тока?
Ответ. Выполняются в цепях всех классов напряжений, где необходим систематический контроль технологического процесса или работы оборудования (1.6.6).
Вопрос. В каких цепях выполняются измерения постоянного тока?
Ответ. Выполняются в цепях:
генераторов постоянного тока и силовых преобразователей;
аккумуляторных батарей, зарядных, подзарядных и разрядных устройств;
возбуждения синхронных генераторов, компенсаторов, а также электродвигателей с регулируемым возбуждением;
электродвигателей привода питателей топлива;
электродвигателей аварийных маслонасосов и маслонасосов уплотнений вала турбогенераторов.
Амперметры постоянного тока используются с двухсторонними шкалами, если возможно изменение направления тока (1.6.7).
Вопрос. Какие измерения выполняются в цепях переменного трехфазного тока?
Ответ. В таких цепях, как правило, измеряется ток одной фазы. Измерения тока в трех фазах выполняются:
для синхронных генераторов и компенсаторов независимо от мощности. При этом один из трех амперметров в цепи статора выбирается со шкалой, рассчитанной на удвоенный номинальный ток машины;
для линий электропередачи с пофазным управлением, линий с продольной компенсацией и линий, для которых предусматривается возможность длительной работы в неполнофазном режиме. В обоснованных случаях предусматриваются измерения тока каждой фазы линий электропередачи 220 кВ и выше с трехфазным управлением;
для электроустановок, работающих с несимметрией нагрузок по фазам (например, электротермические, электросварочные установки и др.) (1.6.8).
Вопрос. В каких цепях производится регистрация тока?
Ответ. Производится в цепях:
одной фазы статора генераторов мощностью 12 МВт и более и одной фазы синхронных компенсаторов мощностью 25 МВ·А и более;
ротора генераторов с непосредственным охлаждением 12 МВт и более; одной фазы линий 220–500 кВ электростанций;
трех фаз линий 750 кВ и выше (1.6.9).
Измерения напряжения
Вопрос. Где выполняются измерения напряжения?
Ответ. Как правило, выполняются:
на секциях сборных шин переменного и постоянного тока, которые могут работать раздельно, а также на линиях электропередачи при отсутствии сборных шин РУ подстанции (схемы «мостик», «блок линия-трансформатор», «четырехугольник», «расширенный четырехугольник» и др.). Допускается установка одного прибора с переключением на несколько точек измерений. На подстанциях допускается измерять напряжение только на стороне низшего напряжения, если установка трансформатора напряжения на стороне высшего напряжения не требуется для других целей;
в цепях генератора постоянного и переменного тока, синхронных компенсаторов, а также в отдельных случаях в цепях агрегатов специального назначения;
в цепях возбуждения синхронных машин мощностью 1 МВт и более;
на стороне низшего или среднего напряжения автотрансформаторов 330 кВ и выше с регулированием напряжения в нейтрали для возможности контроля перевозбуждения магнитопровода;
в цепях силовых преобразователей, аккумуляторных батарей, зарядных и подзарядных устройств;
в цепях дугогасящих реакторов.
В трехфазных сетях, как правило, производятся измерения одного междуфазного напряжения (1.6.10).
Вопрос. Какие измерительные приборы применяются на сборных шинах 110 кВ и выше электростанций и подстанций, являющихся узловыми точками (в части ведения режима энергосистемы)?
Ответ. Применяются щитовые приборы непрерывного измерения класса точности не ниже 1,0 и измерительные приборы класса точности не ниже 0,5 (1.6.11).
Вопрос. Где производят регистрацию значений одного междуфазного напряжения?
Ответ. Производят:
на сборных шинах 110 кВ и выше электростанций и узловых подстанций;
на блочных синхронных генераторах мощностью 12 МВт и более и синхронных компенсаторов мощностью 25 МВ·А и более (1.6.12).
Измерения мощности
Вопрос. В каких цепях выполняются измерения мощности?
Ответ. Выполняются в цепях:
у генераторов – активной и реактивной мощности; конденсаторных батарей мощностью 25 Мвар и более и синхронных компенсаторов – реактивной мощности;
трансформаторов и линий, питающих СН напряжением 6 кВ и выше электростанций, – активной мощности;
повышающих двухобмоточных трансформаторов электростанций – активной и реактивной мощности. Для трансформаторов, работающих в блоке с генератором, измерения мощности выполняются на генераторном напряжении. В цепях повышающих трехобмоточных трансформаторов (или автотрансформаторов с использованием обмотки низшего напряжения) измерения активной и реактивной мощности выполняются со стороны среднего и низшего напряжения;
понижающих трансформаторов напряжением 220 кВ и выше – активной и реактивной мощности, напряжением 110–150 кВ – активной мощности. В цепях понижающих двухобмоточных трансформаторов измерения мощности выполняются со стороны низшего напряжения, а в цепях понижающих трехобмоточных трансформаторов – со стороны среднего и низшего напряжения;
линий напряжением 110 кВ и выше с двухсторонним питанием, линий 110–220 кВ подстанций со схемой «мостик» (при наличии щита управления) – активной и реактивной мощности;
