Вопрос. Какая защита должна быть в системе IT напряжением до 1 кВ, связанной через трансформатор с сетью напряжением выше 1 кВ?
Ответ. Система должна быть защищена пробивным предохранителем от опасности, возникающей при повреждении изоляции между обмотками высшего и низшего напряжений трансформатора. Пробивной предохранитель должен быть установлен в нейтрали или в фазе на стороне низкого напряжения каждого трансформатора (1.7.63).
Вопрос. В каких электроустановках должна быть предусмотрена защита от замыкания на землю?
Ответ. Должна быть предусмотрена в электроустановках напряжением выше 1 кВ с изолированной нейтралью для обеспечения возможности быстрого обнаружения замыканий на землю. Защита от замыканий на землю должна устанавливаться с действием на отключение по всей электрически связанной сети в тех случаях, в которых это необходимо по условиям безопасности (для линий, питающих передвижные подстанции и механизмы, торфяные разработки и т. п.) (1.7.64).
Вопрос. Какое заземление должно быть выполнено в электроустановках напряжением выше 1 кВ с эффективно заземленной нейтралью?
Ответ. Для защиты от поражения электрическим током должно быть выполнено защитное заземление ОПЧ (1.7.65).
Меры защиты от прямого прикосновения
Вопрос. Какие требования предъявляют Правила к исполнению основной изоляции токоведущих частей?
Ответ. Основная изоляция токоведущих частей должна покрывать то-коведущие части и выдерживать все возможные воздействия, которым она может подвергаться в процессе эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения. Лакокрасочные покрытия не являются изоляцией, защищающей от поражения электрическим током, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия (1.7.67).
Вопрос. Какую степень защиты должны иметь ограждения и оболочки в электроустановках напряжением до 1 кВ?
Ответ. Ограждения и оболочки должны иметь степень защиты не менее IP2X, за исключением случаев, когда большие зазоры необходимы для нормальной работы электрооборудования (1.7.68).
Вопрос. Для какого вида защиты предназначены барьеры?
Ответ. Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ, но не исключают преднамеренного прикосновения и приближения к токоведущим частям при обходе барьера. Барьеры должны быть из изолирующего материала (1.7.69).
Вопрос. В каких случаях для защиты от прямого прикосновении к токоведущим частям в электроустановках до 1 кВ может быть применено размещение вне зоны досягаемости или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ?
Ответ. Может быть применено при невозможности выполнения мер, указанных в ответах на два предыдущих вопроса, или их недостаточности. При этом расстояние между доступными одновременному прикосновению проводящими частями в электроустановках напряжением до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.
В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ должна составлять 2,5 м от поверхности, на которой находятся люди (1.7.70).
Вопрос. При каких условиях не требуется защита от прямого прикосновения в электропомещениях электроустановок напряжением до 1 кВ?
Ответ. Не требуется защита при одновременном выполнении следующих условий:
эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа;
обеспечена возможность свободного выхода из помещения без ключа, даже если оно заперто на ключ снаружи;
минимальные размеры проходов обслуживания соответствуют требованиям гл. 4.1 настоящих Правил (1.7.72).
Меры защиты от прямого и косвенного прикосновений
Вопрос. Что может быть применено в качестве защитных мер для защиты от поражения электрическим током при прямом и/или косвенном прикосновениях в электроустановках напряжением до 1 кВ?
Ответ. Может быть применено СНН в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания (1.7.73).
Вопрос. Что следует применять в качестве источника питания цепей СНН?
Ответ. Следует применять безопасный разделительный трансформатор или другой источник СНН, обеспечивающий равноценную степень безопасности (1.7.73).
Вопрос. Какие требования предъявляются к прокладке проводников цепей СНН?
Ответ. Должны быть, как правило, проложены отдельно от проводников более высоких напряжений и защитных проводников, либо отделены от них заземленным металлическим экраном (оболочкой), либо заключены в неметаллическую оболочку дополнительно к основной изоляции.
Вилки и розетки штепсельных соединителей в цепях СНН не должны допускать подключения к розеткам и вилкам других напряжений. Штепсельные розетки должны быть без защитного контакта (1.7.73).
Вопрос. Какая дополнительная защита от прямого прикосновения должна быть выполнена при значениях СНН выше 25 В переменного или 60 В постоянного тока?
Ответ. Должна быть также выполнена защита при помощи ограждений или оболочек или изоляции, соответствующей испытательному напряжению 500 В переменного тока в течение 1 мин (1.7.73).
Вопрос. Когда следует применять СНН в сочетании с электрическим разделением цепей?
Ответ. Следует применять, когда при помощи СНН необходимо обеспечить защиту от поражения электрическим током при повреждении изоляции не только в цепи СНН, но и при повреждении изоляции в других цепях, например, в цепи, питающей источник (1.7.74).
Меры защиты при косвенном прикосновении
Вопрос. На какие элементы электроустановки распространяются требования защиты при косвенном прикосновении?
Ответ. Распространяются:
на корпуса электрических машин, трансформаторов, аппаратов, светильников и т. п.;
приводы электрических аппаратов;
каркасы распределительных щитов, щитов управления, щитков и шкафов, а также съемных или открывающихся частей, если на последних установлено электрооборудование напряжений выше 50 В переменного или 120 В постоянного тока (в случаях, предусмотренных соответствующими главами Правил – выше 25 В переменного или 60 В постоянного тока);
металлические конструкции РУ, кабельные конструкции, кабельные муфты, оболочки и броню контрольных и силовых кабелей, оболочки проводов, рукава и трубы электропроводки, оболочки и опорные конструкции шинопроводов (токопроводов), лотки, короба, струны, тросы и полосы, на которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной или заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых устанавливается электрооборудование;
металлические оболочки и броню контрольных и силовых кабелей и проводов на напряжения, не превышающие указанных в п. 1.7.53 Правил, проложенные на общих металлических конструкциях, в том числе в общих трубах, коробах, лотках и т. п. с кабелями и проводами на более высокие напряжения;
металлические корпуса передвижных и переносных электроприемников;
электрооборудование, установленное на движущихся частях станков, машин и механизмов.
При применении в качестве защитной меры автоматического отключения питания указанные открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе TN и заземлены в системах IT и TT(1.7.76).
Вопрос. Какие элементы электроустановки не требуется преднамеренно присоединять к нейтрали источника в системе TN и заземлять в системах IT и TT?
Ответ. Не требуется преднамеренно присоединять к нейтрали источника и заземлять:
корпуса электрооборудования и аппаратов, установленных на металлических основаниях: конструкциях, РУ, щитах, шкафах, станинах станков, машин и механизмов, присоединенных к нейтрали источника питания или заземленных, при обеспечении надежного электрического контакта этих корпусов с основаниями;
конструкции, перечисленные в п. 1.7.76 Правил, при обеспечении надежного электрического контакта между этими конструкциями и установленным на них электрооборудованием, присоединенным к защитному проводнику;
съемные или открывающиеся части металлических каркасов камер РУ, шкафов, ограждений и т. п., если на съемных (открывающихся) частях не установлено электрооборудование или если напряжение установленного электрооборудования не превышает значений, указанных в п. 1.7.53 Правил;
арматуру изоляторов ВЛ и присоединяемые к ней крепежные детали;
ОПЧ электрооборудования с двойной изоляцией;
металлические скобы, закрепы, отрезки труб механической защиты кабелей в местах их прохода через стены и перекрытия и другие подобные детали электропроводок площадью до 100 см
2
Вопрос. Какие требования предъявляются к ОПЧ при выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ?
Ответ. Все они должны быть присоединены к глухозаземленной нейтрали источника питания, если применена система TN, и заземлены, если применены системы IT и TT. При этом характеристики защитных аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечивалось нормированное время отключения поврежденной цепи защитно-коммутационным аппаратом в соответствии с номинальным фазным напряжением питающей сети (1.7.78).
Вопрос. Каким должно быть время автоматического отключения питания в системе TN?
Ответ. Не должно превышать значений, указанных в табл. 1.7.1.

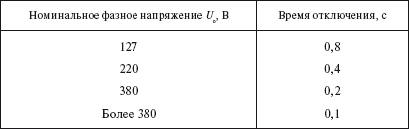

Таблица 1.7.1
Наибольшее допустимое время защитного автоматического отключения для систем TN
Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класс I.
В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.
Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:
полное сопротивление защитного проводника между главной заземляющей шиной и распределительным щитком не превышает значения, Ом:
50 · Zц / U0 ,
где Zц – полное сопротивление цепи «фаза-нуль», Ом,
U0 – номинальное фазное напряжение цепи, В,
50 – падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;
к шине PE распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.
Допускается применение УЗО, реагирующих на дифференциальный ток (1.7.79).
Вопрос. В каких цепях не допускается применять УЗО, реагирующие на дифференциальный ток?
Ответ. Не допускается применять в четырехпроводных трехфазных цепях (система TN-С). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы TN-С, защитный РЕ проводник электроприемника должен быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата (1.7.80).
Вопрос. Чему должно быть равным время автоматического отключения питания при двойном замыкании на ОПЧ в системе IT?
Ответ. Должно соответствовать данным табл. 1.7.2 (1.7.81).

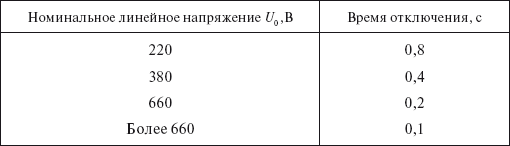

Таблица 1.7.2
Наибольшее допустимое время защитного автоматического отключения для системы IT
Вопрос. Какие проводящие части должна соединять основная система уравнивания потенциалов в электроустановках напряжением до 1 кВ?
Ответ. Должна соединять следующие проводящие части:
нулевой защитный PE или PEN проводник питающей линии в системе TN;
заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и TT;
заземляющий проводник, присоединенный к заземлителю повторного заземления на вводе в здание (если есть заземлитель);
металлические трубы коммуникаций, входящих в здание: горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т. п.;
металлические части каркаса здания;
металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ щитов питания вентиляторов и кондиционеров;
заземляющее устройство систем молниезащиты 2-й и 3-й категорий;
заземляющий проводник функционального (рабочего) заземления, если такое имеется и отсутствуют ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;
металлические оболочки телекоммуникационных кабелей.
Для соединения с основной системой уравнивания потенциалов все указанные части должны быть присоединены к главной заземляющей шине при помощи проводников системы уравнивания потенциалов (1.7.82).
Вопрос. Что должна соединять между собой система дополнительного уравнивания потенциалов?
Ответ. Должна соединять между собой все одновременно доступные прикосновению ОПЧ стационарного электрооборудования и сторонние проводящие части, включая доступные прикосновению металлические части строительных конструкций здания, а также нулевые защитные проводники в системе TN и защитные заземляющие проводники в системах IT и TT, включая защитные проводники штепсельных розеток (1.7.83).
Вопрос. Как обеспечить защиту при помощи двойной или усиленной изоляции?
Ответ. Такая защита может быть обеспечена применением электрооборудования класса II или заключением электрооборудования, имеющего только основную изоляцию токоведущих частей, в изолирующую оболочку.
Проводящие части оборудования с двойной изоляцией не должны быть присоединены к защитному проводнику и к системе уравнивания потенциалов (1.7.84).
Вопрос. В каких случаях следует применять защитное электрическое разделение цепей?
Ответ. Следует применять, как правило, для одной цепи.
Наибольшее рабочее напряжение отделяемой цепи не должно превышать 500 В.
Токоведущие части цепи, питающейся от разделительного трансформатора, не должны иметь соединений с заземленными частями и защитными проводниками других цепей (1.7.85).
Вопрос. Допускается ли питание нескольких электроприемников от одного разделительного трансформатора?
Ответ. Допускается при одновременном выполнении следующих условий:
ОПЧ отделяемой цепи не должны иметь электрической связи с металлическим корпусом источника питания;
