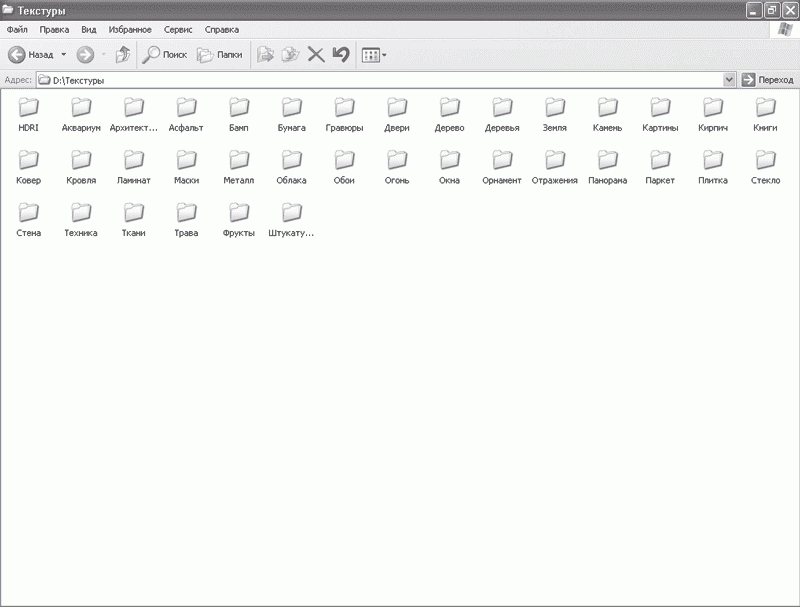

Рис. 1.1. Папка Текстуры

Имеет смысл давать вложенным папкам названия на латинице – так можно избежать проблем, которые нередко возникают при чтении нерусифицированной операционной системой шрифтов, написанных кириллицей. Вообще для профессиональной работы лучше сразу использовать программы без русифицированного интерфейса. При русификации часто в приложения случайно вносятся ошибки, и в результате русскоязычная программа может работать не так стабильно, как оригинальная. Кроме того, всю теорию и уроки по компьютерной графике в Интернете описывают англоязычные программы. При изучении неудачно русифицированных приложений можно допустить немало досадных ошибок, результат которых скажется в дальнейшем.

Далее следует создать папку Модели (или по-английски Models) и рассортировать имеющиеся модели. Чем тщательнее вы отнесетесь к этому, тем легче вам будет впоследствии при выборе нужной модели.

Компьютер – это ваш рабочий инструмент, и чем он лучше настроен на выполнение своих главных задач, тем стабильнее и комфортнее будет ваша работа.

Подобно тому как велосипедист снимает все лишние на его взгляд элементы (крылья, багажник и т. д.), чтобы облегчить велосипед и увеличить его скорость, так и мы постараемся отключить все, что пусть немного, но использует ресурсы компьютера и служит не более чем ненужным украшением. В первую очередь это относится к всевозможным экранным заставкам и фоновым изображениям Рабочего стола. На пестром изображении теряются или становятся трудноразличимы значки нужных программ, а экранные заставки потребляют ресурсы оперативной памяти, максимальный объем которой требуется при работе с трехмерной графикой. В параметрах операционной системы Windows XP имеет смысл настроить наилучшее быстродействие. Для этого щелкните правой кнопкой мыши на значке Мой компьютер на Рабочем столе и выберите в появившемся контекстном меню строку Свойства. В открывшемся окне Свойства системы перейдите на вкладку Дополнительно и в области Быстродействие щелкните на кнопке Параметры. Появится окно Параметры быстродействия, на вкладке Визуальные эффекты которого следует установить переключатель в положение Обеспечить наилучшее быстродействие (рис. 1.2).

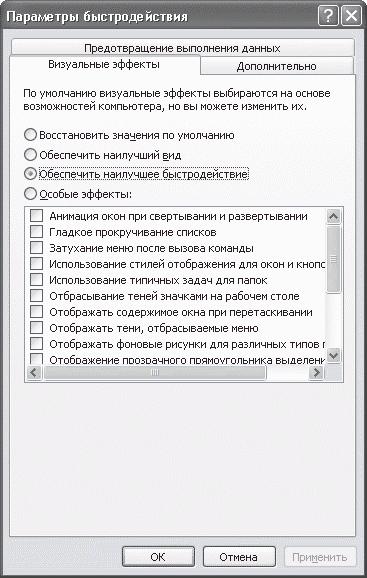

Рис. 1.2. Настройка параметров быстродействия

Пусть не будет красивых эффектов при открытии меню, зато снизится нагрузка на систему, а сэкономленные ресурсы пойдут на повышение продуктивности реальной работы. Возможно, кому-то эти меры покажутся незначительными по сравнению со ставшими вполне доступными жесткими дисками больших объемов и сравнительно невысокими ценами на оперативную память, но не стоит забывать, что все ресурсы компьютера имеют предел. И когда они исчерпываются в разгар работы над проектом, ни один мегабайт оперативной памяти не будет лишним. В дальнейшем мы неоднократно будем обращаться к экономному расходованию системных ресурсов как в моделировании, так и при работе с текстурами.

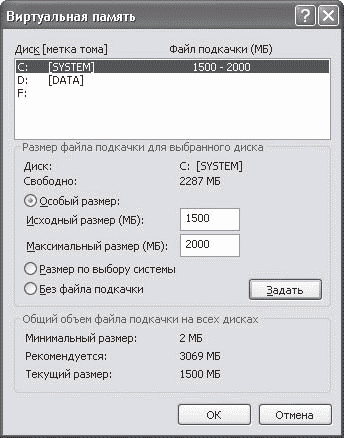

Для продуктивной работы в 3ds Max 2008 следует также увеличить файл подкачки. В зависимости от объема винчестера это значение составляет от 1,5 до 4 Гбайт (рис. 1.3). Чтобы его изменить, нужно в окне Параметры быстродействия (как его открыть, написано выше) перейти на вкладку Дополнительно, нажать кнопку Изменить, в появившемся окне установить переключатель в положение Особый размер и ввести нужные значения в поля Исходный размер (МБ) и Максимальный размер (МБ).

Рис. 1.3. Изменение объема файла подкачки

Затем нужно настроить интерфейс программы 3ds Max 2008. При этом мы также будем следовать принципу «ничего лишнего». На мой взгляд, наиболее отвечает этим требованиям интерфейс ранней версии 3ds max 4. Преимущество данного классического интерфейса заключается в том, что рабочее окно не загромождается значками редко используемых модификаторов и инструментов, а значит, рабочие окна приложения будут иметь максимально возможный размер, что особенно актуально при работе на мониторах с небольшой диагональю. Чтобы получить доступ к интерфейсу 3ds max 4, следует скопировать четыре файла из папки Programs\UI 3DSMAX4 прилагаемого к книге DVD в папку ui на компьютере (по умолчанию эта папка находится по адресу C: \Program files\Autodesk\3ds Max 2008\ui). Затем следует открыть программу, выполнить команду Customize → Load Custom UI Sheme (Настройка → Загрузить пользовательскую схему интерфейса) и в открывшемся окне выбрать нужный файл – 3dsmax4.ui.

Теперь увеличим размер рабочих окон 3dsMax 2008 с помощью свободно распространяемого в Интернете сценария NoNiz.ms. Он позволяет скрывать и отображать элементы управления, расположенные в нижней части программы (шкалу анимации, кнопки изменения масштаба окон и т. д.). Поскольку мы редко будем пользоваться этими кнопками, лучше их убрать с экрана, так как они занимают достаточно много места. Для этого скопируйте из папки Programs\Подключаемые модули\NoNiz прилагаемого к книге DVD файл NoNiz.ms в папку Scripts\Startup, находящуюся в папке, в которой установлена 3ds Max 2008. В результате сценарий будет загружаться автоматически при каждом запуске программы. Теперь следует назначить для него «горячую» клавишу. Для этого выполните команду Customize → Customize User Interface (Настройка → Настройка пользовательского интерфейса). В открывшемся окне на вкладке Keyboard (Клавиатура) выберите из раскрывающегося списка Category (Категория) строку NoNiz (рис. 1.4). В поле Hotkey (Горячая клавиша) назначьте любую свободную клавишу (например, 0) и закрепите назначение, щелкнув на кнопке Assign (Назначить).

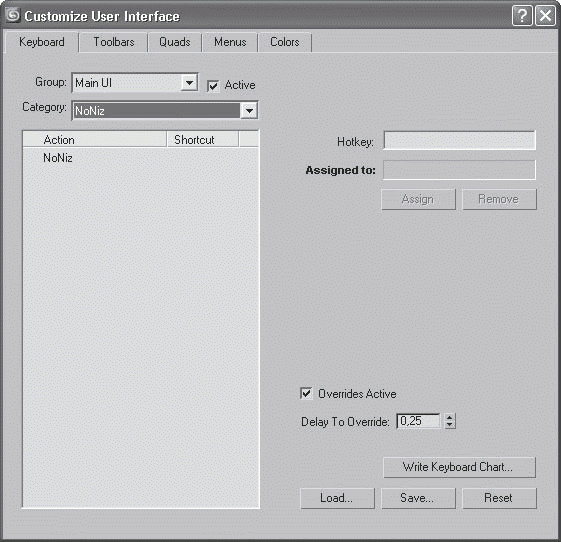

Рис. 1.4. Назначение «горячей» клавиши сценарию NoNiz.ms

Теперь при первом нажатии заданной горячей клавиши с экрана будет исчезать шкала анимации, а при втором нажатии с экрана пропадут элементы управления, расположенные в нижней части окна программы, что максимально увеличит рабочие окна приложения. Следующее нажатие горячей клавиши вернет их на свое место. Пример измененного интерфейса показан на рис. 1.5.

Рис. 1.5. Пример изменения размера окон программы сценарием NoNiz.ms

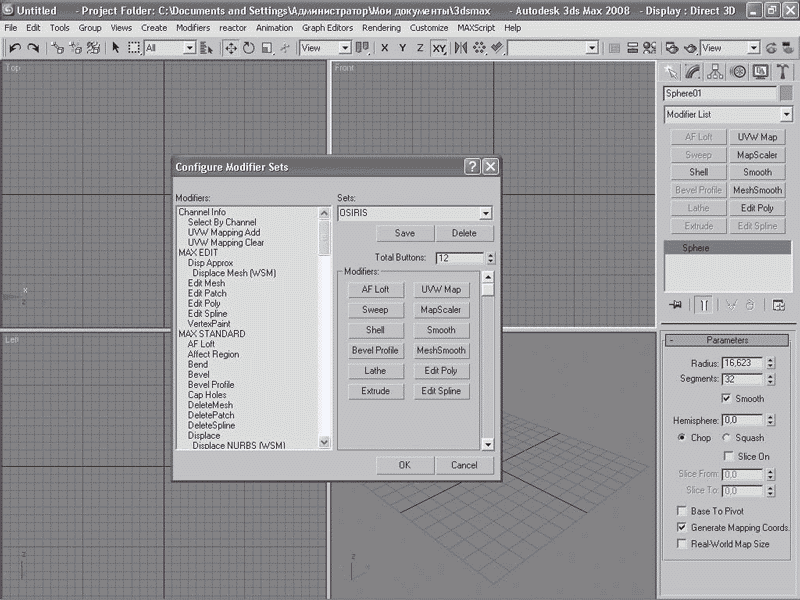

Последнее, что нам осталось настроить, – поместить на командную панель кнопки наиболее употребляемых модификаторов. Для этого перейдите на вкладку Modify (Изменение) командной панели, нажмите кнопку Configure Modifier Sets (Изменить набор модификаторов), которая находится под стеком модификаторов, и в появившемся меню щелкните на строке Configure Modifier Sets (Изменить набор модификаторов). В открывшемся окне следует выбрать из списка Modifiers (Модификаторы) те модификаторы, с которыми вы будете работать чаще всего. С помощью параметра Total Buttons (Все кнопки) можно увеличить количество доступных кнопок до 10–12 (больше не имеет смысла, потому что в таком случае они будут закрывать большую часть параметров инструментов). Назначив необходимое количество свободных кнопок, переместите нужный инструмент из списка слева на свободную кнопку, а ненужные верните в общий список. Не забудьте дать вашему набору уникальное имя (в списке Sets (Набор)) и сохранить, нажав кнопку Save (Сохранить). Чтобы применить сделанные исправления, нажмите кнопку OK.

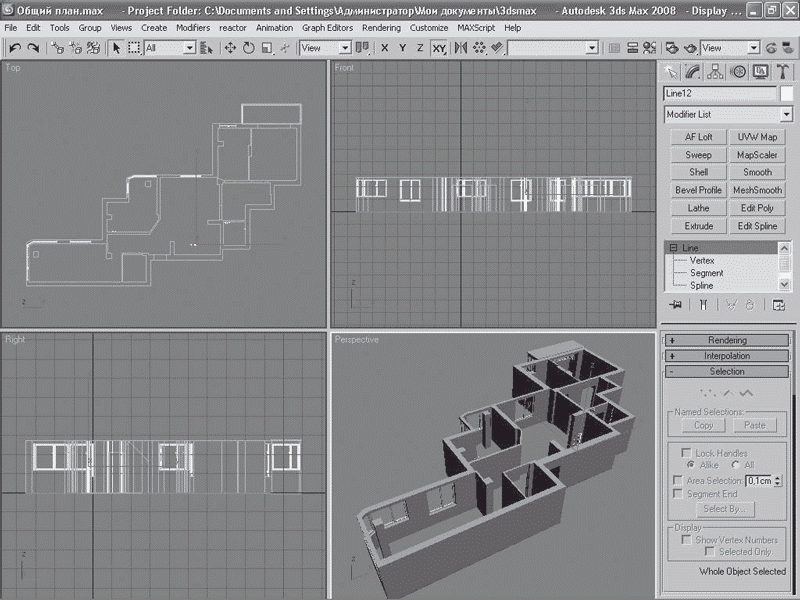

В результате кнопки выбранных модификаторов появятся на вкладке Modify (Изменение) командной панели между списком модификаторов и стеком (рис. 1.6).

Рис. 1.6. Кнопки наиболее используемых модификаторов на командной панели

Теперь уменьшите размер кнопок на панели инструментов. Для этого выполните команду Customize → Preferences (Настройка → Параметры) и на вкладке General (Общие) открывшегося окна снимите флажок Use Large Toolbar Buttons (Использовать большие кнопки на панели инструментов). Перезапустите 3ds Max 2008. Теперь рабочая область программы стала максимально большой.

Чтобы еще больше расширить рабочую область и скрыть все элементы интерфейса, кроме строки меню и шкалы анимации, можно использовать экспертный режим работы, выполнив команду Views → Expert Mode (Вид → Экспертный режим). Для выхода из этого режима следует нажать кнопку Cancel Expert Mode (Выход из экспертного режима). Обратите внимание, что работа в экспертном режиме требует максимального знания сочетаний клавиш программы.

На этом все предварительные настройки закончены, и можно начинать работать над проектом.

Единицы измерения

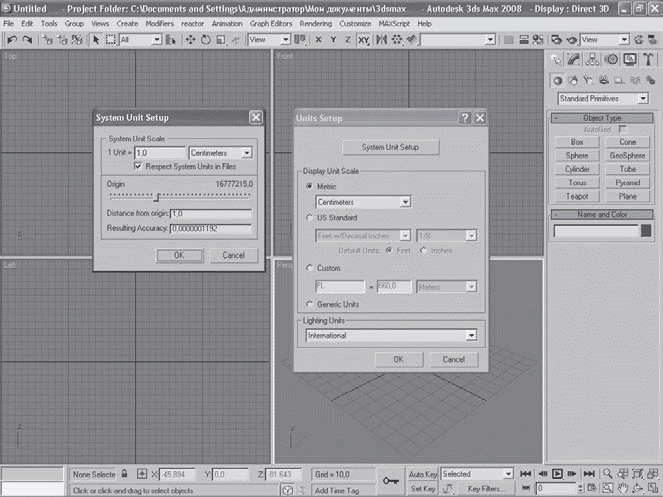

Программа 3ds Max 2008 относится к разряду так называемых «параметрических». Все объекты, создаваемые в сцене, имеют свои характеристики (параметры) – высоту, ширину, длину, радиус и т. д. Чтобы ваш проект совпадал с реальными размерами создаваемых объектов мебели и архитектуры, вы с самого начала должны определить, в какой метрической системе будете строить проект. Для этого следует выполнить команду Customize → Units Setup (Настройка → Настройка единиц измерения) и выбрать в открывшемся окне нужные единицы измерений. Для интерьеров предпочтительно указать миллиметры или сантиметры. Для этого следует установить переключатель в положение Metric (Метрические) и выбрать в раскрывающемся списке необходимую единицу. Кроме того, в этом окне нужно щелкнуть на кнопке System Unit Setup (Настройка системных единиц измерений) и в появившемся окне выбрать из раскрывающегося списка необходимую единицу измерения, например Centimeters (Сантиметры). Обратите внимание, что в окне System Unit Setup (Системные единицы измерений) указываются единицы, которые система использует для самой сцены и экспортирования файлов, а в области Display Unit Scale (Отображение единиц измерения) окна Units Setup (Настройка единиц измерения) – единицы измерений, отображаемые на экране. Во избежание ошибок желательно, чтобы в обоих случаях единицы измерений совпадали (рис. 1.7).

Рис. 1.7. Настройка единиц измерений

Теперь настройки всех объектов в свитке Parameters (Параметры) на командной панели будут отображаться в выбранной вами системе единиц. Например, куб, показанный на рис. 1.8, имеет высоту, ширину и длину равную 100 см. Это можно увидеть в свитке настроек объекта на командной панели.

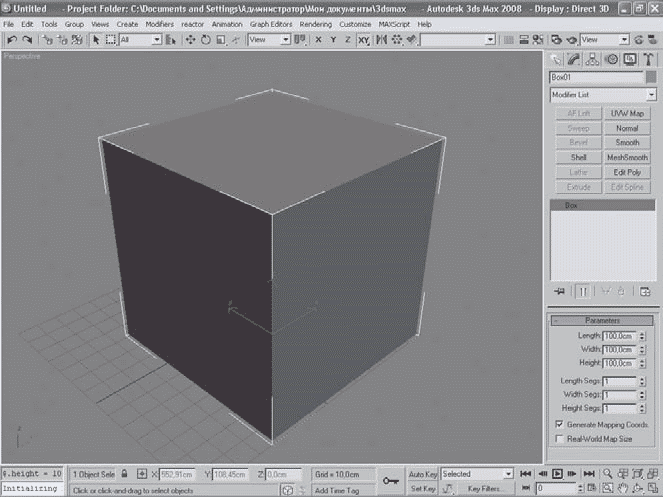

Рис. 1.8. Параметры объекта в метрической системе единиц

Довольно часто начинающие дизайнеры игнорируют важность точного соблюдения размеров и масштабов применительно к архитектурным сооружениям и предметам мебели. Иногда они моделируют на глаз, и в итоге нарушение пропорций приводит к искажению правильного зрительного восприятия объекта. Тем более это важно при расчете эргономики помещения. Хотя программа 3ds Max 2008 не предназначена для построения чертежей и не обладает достаточным количеством измерительных инструментов, тем не менее при небольшой сноровке можно относительно просто построить достаточно точную модель помещения. Вам необходимо как минимум иметь план и точные размеры самого помещения. Лучшим решением будет выполнить план и обмеры помещения самим при помощи рулетки и цифрового фотоаппарата. Рулеткой вы будете измерять расстояния и высоту, а фотоаппаратом снимать все сложные элементы, оконные и дверные проемы, особенности прокладки труб и выполнения отопительной системы. Чем тщательнее вы отнесетесь к этому подготовительному этапу, тем точнее получится трехмерная модель и уменьшится необходимость исправлений проекта в дальнейшем. Если в вашем проекте будут использоваться конкретная, согласованная с заказчиком мебель, бытовая техника или готовые декоративные элементы, то необходимо также получить их размеры и фотографии с разных ракурсов. Вариант изображения обмерочного плана показан на рис. 1.9.

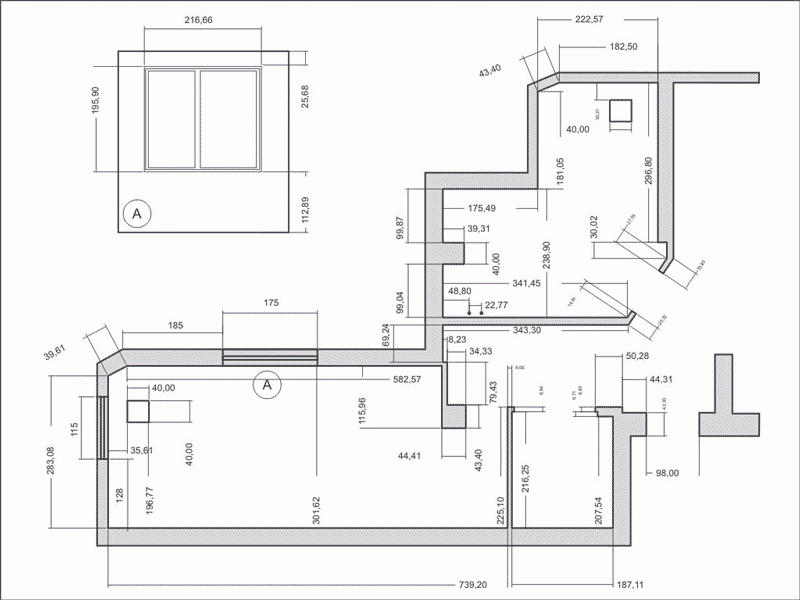

Рис. 1.9. Обмерочный план помещения

Начинаем строить

Теперь можно приступать к построению помещения в программе 3ds Max 2008. Как вы уже знаете, в ней нет специальных инструментов для черчения, но некоторые ее возможности позволяют создать план с достаточной для наших целей точностью. В этом нам помогут свойства объектов Length (Длина) и Width (Ширина) объекта Rectangle (Прямоугольник), а также Radius (Радиус) объекта Circle (Окружность). Эти объекты являются сплайнами и расположены в категории Shapes (Формы) вкладки Create (Создание) командной панели. Для наглядности построения разместим чертеж в качестве фонового изображения окна проекции и будем строить поверх него. Для этого создайте в окне проекции Top (Сверху) примитив Box (Параллелепипед) с соотношением сторон, пропорциональным размерам чертежа. Если разрешение изображения чертежа, например, 1600 x 1280, то и параллелепипед необходимо создать с размерами 1600 x 1280 и толщиной 1 мм. В редакторе материалов (вызывается по умолчанию горячей клавишей М) необходимо активизировать плагин Metal Bump9, выбрав его в свитке DirectX Manager (Менеджер DirectX) из раскрывающегося списка Enable Plugin Material (Использовать подключаемый материал) (рис. 1.10).

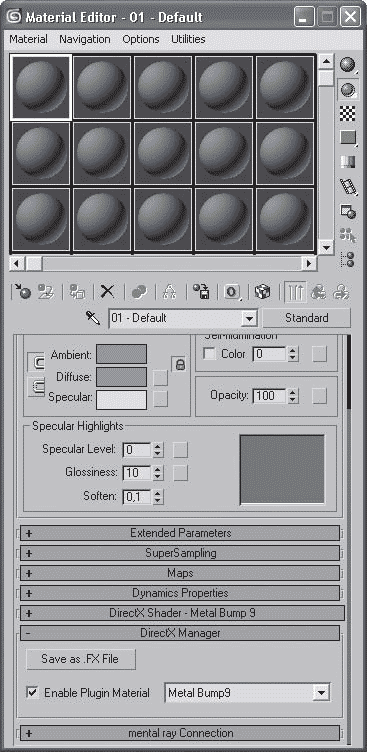

Рис. 1.10. Активизация плагина Metal Bump9

В окне редактора материалов перейдите к свитку DirectX Shader – Metal Bump9 (Шейдер DirectX – Metal Bump9). Параметру Texture 1 (Текстура 1) назначьте изображение чертежа (для этого следует щелкнуть на кнопке рядом с параметром Texture 1 (Текстура 1) и в появившемся окне выбрать нужный графический файл) и примените материал к созданному параллелепипеду, перетащив его с кнопки на объект в окне проекции (рис. 1.11).

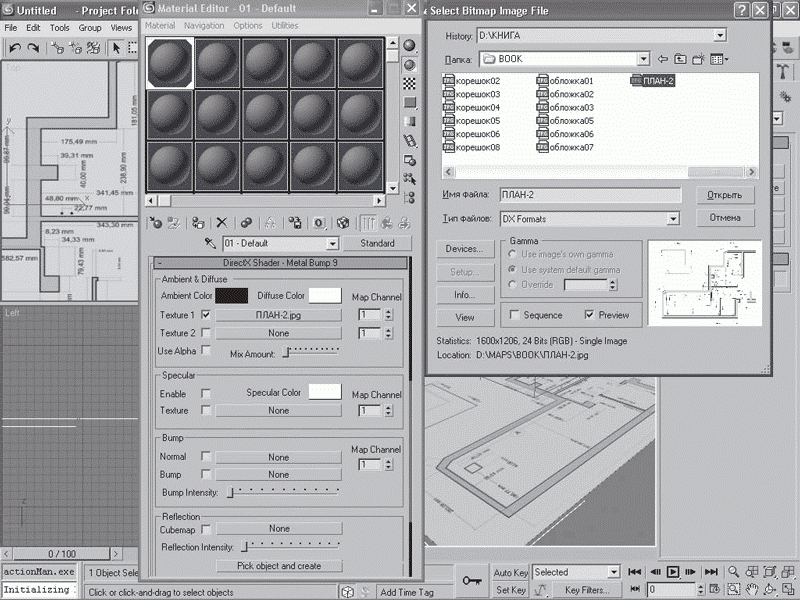

Рис. 1.11. Использование плагина Metal Bump9

Теперь у вас в окне проекции есть изображение чертежа, по которому удобно обводить контур будущей постройки. Параметру Texture 2 (Текстура 2) можно добавить другой чертеж или вид, и ползунком уровня смешивания Mix Amount (Величина смешивания) плавно заменять одно изображение другим.

Естественно, чем выше разрешение и детальность сделанного вами чертежа, тем лучше вы будете видеть его на экране. При необходимости можно подогнать размер чертежа к выбранным вами единицам измерений. Взяв за отправную точку известное вам расстояние на чертеже, в тех же единицах масштаба можно построить сплайн Rectangle (Прямоугольник) с размерами по одной из сторон, соответствующими размерам выбранного узла на чертеже. Затем выделить параллелепипед с примененной к нему текстурой чертежа и инструментом Select and Non-uniform Scale (Выделить и неравномерно масштабировать) подогнать его до полного совпадения размеров чертежа и размеров сплайна Reсtangle (Прямоугольник). При этом Rectangle (Прямоугольник) является своеобразной линейкой, на размеры которой можно ориентироваться при подгонке масштаба чертежа. Небольшие неточности, неизбежные при таком методе, можно считать допустимыми, ведь вы делаете картинку для презентации, а не рабочие чертежи для строителей. Теперь осталось немного опустить параллелепипед по оси Y от нулевой отметки экранной системы координат. Это делается для того, чтобы параллелепипед с чертежом не перекрывал создаваемого поверх объекта.
