Одноранговую сеть обычно применяют, когда нужно объединить несколько (как правило, до десяти) компьютеров и не нужно использовать строгую защиту данных. Большее количество компьютеров подключать не рекомендуется, так как отсутствие «контролирующих органов» рано или поздно приведет к возникновению различных проблем. Ведь из-за одного необразованного или ленивого пользователя под угрозу ставится защита и работа всей сети.
Если вы заинтересованы в более защищенной и контролируемой сети, то лучше обратиться к сети с выделенным компьютером.
В табл. 1.1 перечислены основные преимущества и недостатки одноранговой сети.

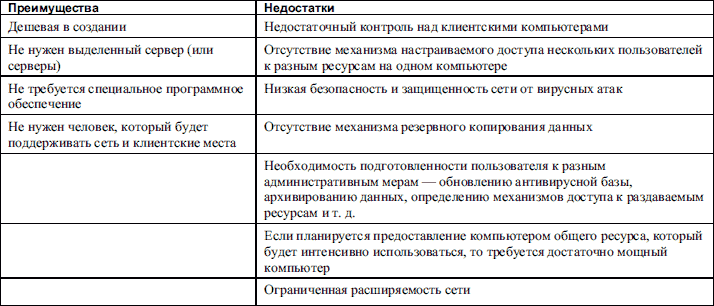

Таблица 1.1. Преимущества и недостатки одноранговой сети
Таким образом, одноранговую сеть очень часто можно встретить в небольших офисах. Тем не менее ее главный «конек» – домашние сети, в которых изначально не планируется никаких серверов и главное требование – дешевизна создания и замены поврежденных устройств.
Сеть на основе сервера
Сеть на основе сервера – наиболее часто встречающийся тип сети (рис. 1.2), который используется в крупных офисах и на предприятиях разного масштаба.

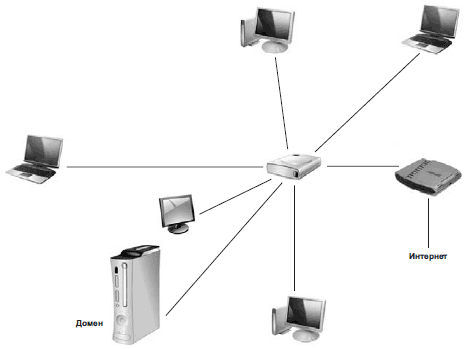

Рис. 1.2. Сеть на основе сервера
Как ясно из названия, данная сеть использует сервер, контролирующий работу всех подключенных клиентских компьютеров. Главная задача такого сервера – создание, настройка и обслуживание учетных записей пользователей, настройка прав доступа к общим ресурсам, механизма авторизации и смены паролей доступа и многое другое.
Обычно сервер характеризуется большой мощностью и быстродействием, необходимыми для выполнения поставленных задач: будь то работа с базой данных или обслуживание других запросов пользователей. Сервер оптимизирован для обработки запросов пользователей, обладает специальными механизмами программной защиты и контроля. Достаточная мощность серверов позволяет снизить требование к мощности клиентской машины.
За работой сети на основе сервера обычно следит специальный человек – системный администратор, который отвечает за регулярное обновление антивирусных баз, устраняет возникшие неполадки, разделяет общие ресурсы и т. п.
Количество рабочих мест в такой сети может быть разным – от нескольких штук до сотен или тысяч компьютеров. Для поддержки производительности сети на необходимом уровне при возрастании количества подключенных пользователей устанавливают дополнительное или более скоростное сетевое оборудование, серверы и т. д. Это позволяет оптимально распределить вычислительную мощь, обеспечив максимальную скорость передачи данных в сети.
Не все серверы выполняют одинаковую работу. Существует большое количество следующих специализированных серверов, позволяющих автоматизировать или просто облегчить выполнение тех или иных задач.
• Файл-сервер. Используется в основном для хранения разнообразных данных, начиная с офисных документов и заканчивая музыкой и видео. Обычно на таком сервере создают личные папки пользователей, доступ к которым имеют только они (или другие пользователи, получившие право на их использование). Для управления таким сервером используют любую серверную операционную систему, например Windows 2000 или Windows 2003. Благодаря наличию механизма кэширования файлов доступ к последним значительно ускоряется.
• Принт-сервер. Главная его задача – обслуживание очереди печати сетевых принтеров и обеспечение постоянного доступа к ним. Очень часто в целях экономии средств файл-сервер и принт-сервер совмещают.
• Сервер базы данных. Основная его задача – обеспечение максимальной скорости поиска и записи нужной информации в базу данных или получения сведений из нее с последующей передачей их конечному пользователю сети. Это самые мощные из всех серверов, обладают максимальной производительностью, так как от этого зависит комфортность работы всех пользователей.
• Сервер приложений. Промежуточный сервер между пользователем и сервером базы данных. Как правило, на нем выполняются те запросы, которые требуют максимальной производительности и должны быть переданы пользователю, не затрагивая ни сервер базы данных, ни пользовательский компьютер. Это могут быть как часто запрашиваемые из базы данные, так и любые программные модули.
• Другие серверы. Кроме перечисленных выше, существуют другие серверы, например почтовые, коммуникационные, серверы-шлюзы и т. д.
Достаточно часто с целью экономии средств на один из серверов «вешают» обслуживание нехарактерных для него заданий. В этом случае стоит понимать, что скорость выполнения им тех или иных задач может значительно понижаться в силу разных обстоятельств.
Сеть на основе сервера предоставляет широкий спектр услуг и возможностей, которых трудно или невозможно добиться в одноранговой сети. Кроме того, одноранговая сеть уступает в плане защищенности и администрирования. Имея выделенный сервер или серверы, легко обеспечить резервное копирование, что является первоочередной задачей, если в сети присутствует сервер базы данных.
В табл. 1.2 перечислены основные преимущества и недостатки сети на основе сервера.

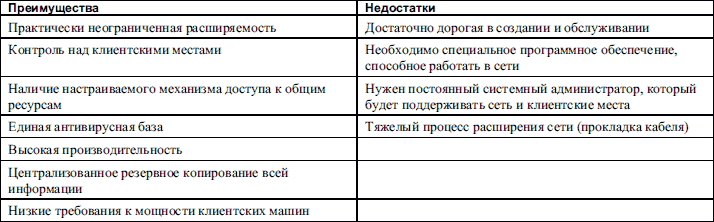

Таблица 1.2. Преимущества и недостатки сети на основе сервера
Сеть своими руками – это сложно?
Многих пользователей пугает словосочетание «создание сети», а точнее, тот объем работ, который требуется при этом выполнить. Однако все не так страшно.
Судите сами: если сеть состоит всего из двух компьютеров, то нужно только сделать или купить шнур, с помощью которого соединить машины. Еще проще – приобрести два беспроводных адаптера и договориться о параметрах соединения по телефону, не выходя из дома.
Если необходимо подключить больше двух компьютеров, то максимум, что придется сделать, – удлинить кабель или подключить его к концентратору или коммутатору. В случае с беспроводной сетью – приобрести еще один беспроводный адаптер или точку доступа.
Если к сети планируется подключить десять и более компьютеров, то обязательно найдутся пользователи, которые захотят поучаствовать в создании сети и помочь.
Из вышесказанного следует, что сеть очень часто создают своими руками. Единственное, что для этого нужно, – твердое желание, подкрепленное необходимыми теоретическими сведениями. Если планируется создание проводной сети, то понадобится инструмент (его можно одолжить на время) для обжима коннекторов.
Как офисные, так и домашние сети очень часто создают один-два пользователя, обладающие необходимым для этого минимальным набором знаний. Однажды, прочитав в одной из книг, как правильно обжимать коннектор, и представив себе структуру сети, эти люди поняли, что смогут достаточно легко это осуществить. Так почему вы не можете быть одним из них? Легко!
В этой книге вы найдете теоретические и практические сведения, необходимые для создания самых популярных среди пользователей типов сетей. Может быть, именно вы спустя некоторое время станете основателем собственной домашней сети, охватывающей несколько домов или даже районов.
Если вы согласны узнать и получить что-то новое от этой жизни, тогда вперед – к знаниям и успеху!
Глава 2
Проводные сети
Основные топологии проводной сети
Сегодня основное преимущество при планировании будущей сети отдается ее проводному варианту. Почему? Все очень просто: несмотря на дороговизну создания, данный тип сети предусматривает максимально возможную пропускную способность, которой с лихвой достаточно для выполнения заданий любой сложности. С другой стороны, если отсутствует возможность прокладки кабеля – это территория беспроводной сети.
Перед созданием проводной (кабельной) сети следует выяснить, как и где будут располагаться подключаемые компьютеры. Также нужно определить место для необходимого сетевого оборудования и то, как будут проходить связывающие кабели. Одним словом, необходимо подумать о будущей топологии сети.
От выбора топологии зависит очень много, в частности необходимое сетевое оборудование, а также будущая судьба сети, то есть возможности ее расширения.
Каждая из существующих технологий имеет свои требования к кабелю, который будет соединять компьютеры, максимальную длину сегмента,[1] способ ведения кабеля и т. д.
Сегодня существуют три различные топологии проводной сети: «общая шина», «звезда» и «кольцо». Кроме того, достаточно часто встречаются компьютерные сети, являющиеся своего рода пересечением этих топологий.
Топология «общая шина»
Краткое определение данной топологии – набор компьютеров, подключенных вдоль одного кабеля (рис. 2.1). Сеть в данном случае строится на основе коаксиального кабеля.

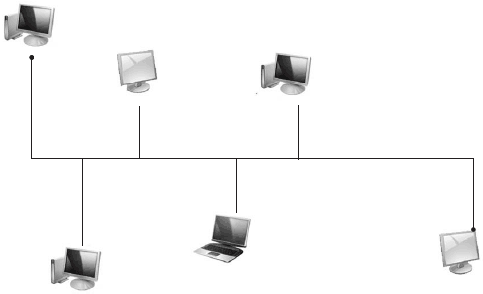

Рис. 2.1. Сеть, построенная по топологии «общая шина»
Данная топология была первой, которая активно использовалась. К сожалению, сегодня подобная сеть встречается достаточно редко.
Для работы сети нужен всего один кабель, так называемая магистраль, соединяющий все компьютеры.
Особенность сети, построенной по топологии «общая шина», заключается в передаче сигнала сразу всем компьютерам. Чтобы определить, какой из них должен их принять, используется МАС-адрес, который соответствует данной машине, точнее, ее сетевой карте. Адрес зашифровывается в каждый из пакетов, передаваемых по сети. Кроме того, данные в каждый конкретный момент времени может передавать только один компьютер. Это является слабым местом данной топологии, так как с возрастанием количества подключенных компьютеров и устройств, желающих одновременно передавать данные, скорость сети заметно падает.
Что касается надежности сети, построенной по топологии «общая шина», то сеть работает, пока соблюдаются все правила ее построения и отсутствует разрыв кабеля. Как только появляется разрыв, вся сеть перестает работать, пока неисправность не устранят или пока на компьютер, предшествующий разрыву, не будет установлена специальная заглушка-терминатор – так удается спасти работоспособность хотя бы части сети.
Несмотря на недостатки, эта топология идеально подходит для создания сети из нескольких компьютеров, особенно если они находятся в одном помещении.
Топология «звезда»
При данной топологии все компьютеры подключаются каждый своим кабелем к главному сетевому устройству, например коммутатору. Внешне такое подключение напоминает звезду, что и объясняет ее название (рис. 2.2).

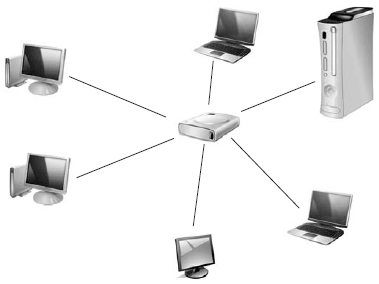

Рис. 2.2. Сеть, построенная по топологии «звезда»
Данный тип топологии – самый распространенный благодаря надежности и хорошей расширяемости сети.
Недостаток такой сети – достаточно высокая стоимость. К каждому рабочему месту нужно подвести отдельный провод. Кроме того, провода подключают, например, к многопортовому коммутатору или маршрутизатору, который стоит довольно дорого.
С одной стороны, выход из строя коммутатора останавливает работу всей сети. С другой – поломка одного из компьютеров никак не влияет на работоспособность оставшихся.
Для расширения сети, построенной по топологии «звезда», достаточно подключить дополнительный концентратор, коммутатор или маршрутизатор, обладающий необходимым количеством портов.
Сигнал, поступающий от передающего компьютера, идет на вход коммутатора, усиливается и передается конкретному компьютеру или сетевому устройству (в случае с концентратором – всем подключенным к нему устройствам), поэтому не может потеряться по дороге. Это достигается путем использования специальных таблиц маршрутизации, о которых вы узнаете немного позже.
Топология «кольцо»
Еще одна топология – «кольцо» (рис. 2.3) – подразумевает замкнутое круговое подключение компьютеров и других устройств сети.

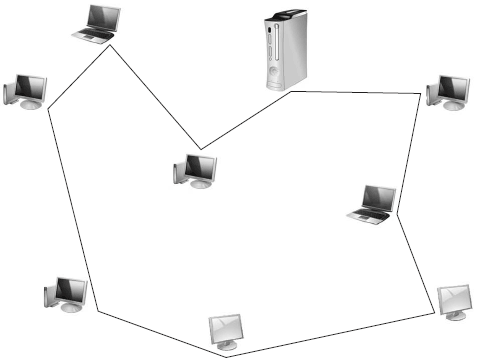

Рис. 2.3. Сеть, построенная по топологии «кольцо»
При таком подключении каждый компьютер вынужден передавать возникший сигнал по кругу, предварительно его усилив, что выглядит следующим образом. Когда какому-либо устройству требуется передать данные другому устройству, оно формирует специальный сигнал – маркер, содержащий адрес передающего и принимающего устройства, и непосредственно блок передаваемых данных, после чего сформированный маркер передается в сеть. Попадая в кольцо, сигнал переходит от одного компьютера к другому, пока не найдет адресата. Если адрес в маркере совпадает с адресом компьютера, то получившая эти данные машина передает назад уведомление о получении. Таким образом, каждый компьютер принимает полученный маркер, проверяет адрес, в случае несовпадения усиливает его и передает дальше по кольцу.
Когда данные достигают своего владельца, новый маркер поступает в кольцо и переходит к следующему компьютеру, которому нужно передать информацию.
Данный тип топологии встречается все реже, так как основной ее недостаток – ненадежность сети. Ведь стоит одному компьютеру выйти из строя – сеть полностью перестает функционировать, поскольку исчезнет усиление сигнала в данной точке.
Комбинированные топологии
Под комбинированными топологиями подразумеваются варианты, когда одна из описанных выше топологий пересекается с другой, образуя таким образом комбинированную топологию (рис. 2.4).

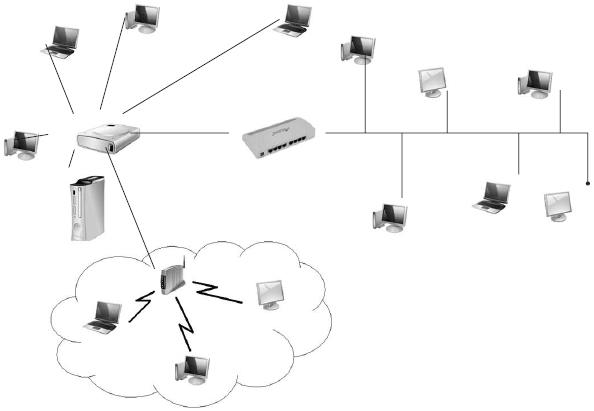

Рис. 2.4. Сеть, соединяющая в себе топологии «звезда» и «общая шина»
Примерами таких случаев могут быть следующие. Предположим, существуют две сети, построенные по двум разным топологиям и находящиеся в двух разных зданиях или офисах. Когда необходимо соединить их в одну функциональную сеть, предстоит решить, стоит ли приводить их к одному виду или оставить так, как есть. Чаще (особенно если хочется сэкономить средства) их соединяют в первоначальном виде. В этом случае получаются комбинированные топологии, например «звезда» и «общая шина» или «звезда» и «кольцо».
Очень часто аналогичный подход применяют и при построении домашних сетей. Чтобы развести сеть между пользователями, применяют концентраторы RJ-45. Для их соединения в одну сеть используют коаксиальный кабель или оптоволокно. Таким образом и получается смесь топологий «звезда» и «общая шина».
Стандарты проводной Ethernet
С момента появления первой локальной сети того времени многое изменилось, в том числе и ее стандарты, скорость передачи информации по ее сегментам и т. п. За все время развития компьютерной индустрии сформировалось достаточно много стандартов, каждый из которых предлагает пользователю определенные удобства.
Понятие стандарта
Что такое «стандарт» и зачем он нужен?
Представьте себе, из какого количества разнообразных компонентов состоит локальная сеть. Во-первых, компьютер и сетевая операционная система; во-вторых, сетевая карта; в-третьих, концентраторы, коммутаторы, маршрутизаторы и т. п.; в-четвертых, программное обеспечение, работающее с сетевой картой. Требования ко всем этим компонентам разнообразны, кроме того, их выпускают разные производители, поэтому без согласованности трудно достичь нужного результата. Для этого и существует понятие стандарта.
Естественно, разработкой стандартов занимаются крупные организации или комитеты, обладающие соответствующими специалистами:
• «Международная организация по стандартизации» (International Organization for Standardization, IOS[2]) – учреждение, состоящее из ведущих организаций разных стран, которые занимаются разработками стандартов;
