Факторами риска считаются: токопроводящие влага, пыль и полы, высокая температура, возможность одновременного прикосновения к заземленным конструкциям и к металлическим корпусам электрооборудования (недаром первое правило техники электробезопасности гласит: если вы держитесь одной рукой за прибор, то не хватайтесь второй рукой за батарею).
Помещения без повышенной опасности не имеют условий, создающих опасность (к примеру, нет токопроводящих полов, в помещении поддерживается низкая температура, невысокая влажность, не хранятся горючие и взрывоопасные вещества и т. д.). Факторы риска в таких помещениях отсутствуют.
В помещениях с повышенной опасностью имеется хотя бы один фактор риска, а в помещениях особо опасных – два фактора риска и более одновременно.
Ознакомившись с табл. 1.2–1.4, приведенными ниже, вы сможете охарактеризовать свои помещения по степени опасности поражения электрическим током, а также выбрать вид и способ прокладки электропроводки в соответствии с вашими условиями пожарной безопасности.

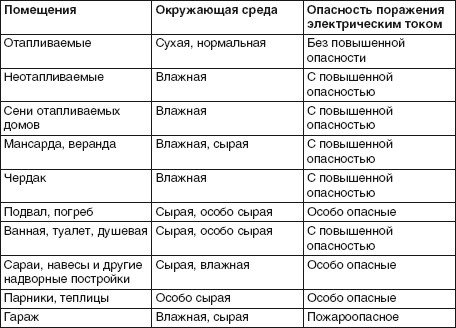

Таблица 1.2. Характеристика помещений по опасности поражения электрическим током

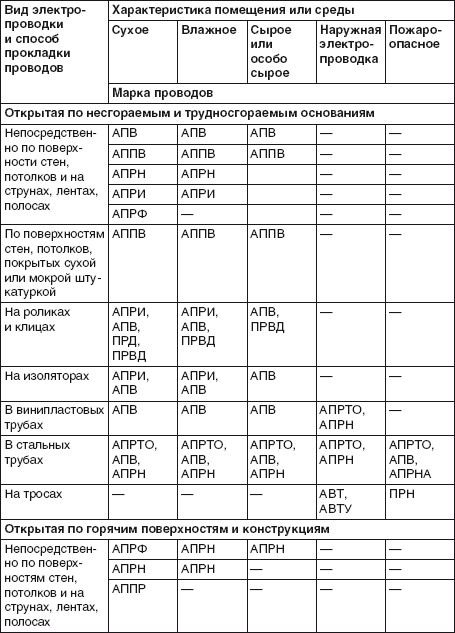

Таблица 1.3. Виды электропроводки и способы прокладки проводов
Расшифровка всех этих таинственных аббревиатур (АПВ, АПРН, АВТ и др.) будет приведена ниже (см. табл. 1.11).
Таблица 1.4. Выбор электропроводок по условиям пожарной безопасности
Выбор вила и способа прокладки проводки
Основными критериями для выбора вида и способа прокладки электропроводки являются: безопасность, надежность, долговечность, гигиеничность, эстетика. Провода для электропроводки выбираются в зависимости от условий их эксплуатации.
Примечание
Следует учитывать, что условия эксплуатации включают в себя не только нагрузку (количество потребителей электроэнергии и потребляемую ими мощность), но и характеристики помещения, в котором прокладывается электропроводка.
Если помещение сухое (относительная влажность не превышает 60 %) и отапливаемое (например, жилая комната, подсобное помещение), то в нем разрешены все виды проводок и выбор между открытой или закрытой проводкой делается в основном исходя из критериев гигиеничности и эстетики.
Если помещение сухое, но неотапливаемое или влажное (относительная влажность 60–75 %, влага выделяется не постоянно, а временно и в небольших количествах), то разрешена скрытая проводка в изоляционных трубках. Подобным образом выполняется проводка на кухнях, лестничных клетках, в неотапливаемых складских помещениях и т. д.
Если же помещение пыльное и пыль может оседать на проводах, проникать внутрь приборов, то разрешается прокладка открытой проводки изолированными проводами в изоляционных трубках с тонкой металлической оболочкой. В подобном помещении проводка может быть выполнена открытым и скрытым способом, изолированными проводами в стальных трубах или кабелем.
Сырые (относительная влажность воздуха превышает 75 %) и особо сырые (относительная влажность воздуха до 100 %) помещения в квартире – это ванная комната и туалет. В коттедже или на даче таких помещений гораздо больше: кроме ванной комнаты и туалета, это погреба, предназначенные для длительного хранения овощей, теплицы, парники, сараи, неотапливаемые временные помещения, наружные установки под навесом и др. В таких помещениях проводка может быть как открытой, так и скрытой, выполненная изолированными защищенными или незащищенными проводами в трубах, а также кабелем.
В загородных домах могут быть и помещения с химически активной средой: помещения, служащие для хранения удобрений и ядохимикатов, помещения, предназначенные для содержания животных. В этом случае проводка может быть выполнена как открытым, так и скрытым способом изолированными защищенными или незащищенными проводами в трубах, а также кабелем.
Если же помещение пожароопасно (в городских квартирах таких помещений обычно не бывает, а вот в коттедже или на даче вполне может быть: гараж, мастерская и т. п.), то проводка должна быть выполнена открытым способом изолированными проводами на изоляторах или в трубах. Если же проводка выполняется скрытым способом – то изолированными проводами в стальных трубах или кабелем.
Во взрывоопасном помещении (к такому можно отнести гараж, где хранится топливо) любая проводка, как открытая, так и скрытая, должна быть выполнена только изолированными проводами в стальных трубах.
В жилых помещениях особенно возрастает требование к гигиеничности и эстетике проводки, ведь речь идет о дизайне помещения. Для вспомогательных (например, сарай, подвал, погреб, чердак) и производственных (мастерская, гараж) помещений на первое место выходят безопасность, надежность и долговечность, а эстетика чаще всего вообще не принимается в расчет или принимается чисто условно.
Поэтому чаще всего во вспомогательных и производственных помещениях используется открытый способ прокладки электропроводки: провода и кабели прокладываются на тросах, роликах, изоляторах прямо по поверхности стен и потолков или в стальных тонкостенных, винипластовых и т. п. трубах, в коробах и на лотках.
В жилых помещениях часто используется скрытая электропроводка (только в сельской местности еще изредка применяют в домах открытый способ прокладки).
Безопасность электропроводки обеспечивается не только способом прокладки, но в первую очередь – подбором проводов и кабелей, который производится по их марке и площади сечения токоведущих жил. Для соблюдения безопасности электропроводки должны быть обеспечены достаточная механическая прочность и требуемый уровень напряжения у потребителей электроэнергии, а рабочий ток не должен перегревать провода.
Чтобы осуществить подбор провода или кабеля, следует произвести необходимые расчеты. О том, как это сделать, будет рассказано дальше.
Подготовка к прокладке электропроводки
Все операции по прокладке электропроводки можно разделить на две группы: подготовительные и основные. Во время подготовительных операций выполняются разметочные и заготовительные работы, во время основных – прокладываются провода и кабели, делаются все необходимые соединения.
Подготовительные работы – это очень важный этап, от качества выполнения которого во многом зависит и качество электропроводки, ее надежность, долговечность и безопасность. Они включают в себя:
♦ составление схемы электропроводки (ознакомление с чертежами проекта электроустановки и монтажными схемами);
♦ расчет потребляемой мощности, сечения кабеля и номинала автоматического выключателя;
♦ разметка линий прокладки электропроводки, мест установки потребителей электроэнергии, световых приборов, арматуры, коммутационных приборов, электрических щитков;
♦ выполнение отверстий и гнезд в строительных основаниях для прокладки электропроводки;
♦ сверление проходов через стены, штробление (изготовление борозд) для скрытой электропроводки;
♦ установка крепежных деталей для оборудования (закладные и гвоздевые дюбеля);
♦ установка и закрепление электрооборудования коммутирующих приборов, световой техники и щитков.
Составление схемы электропроводки
Перед тем как начинать устанавливать что-либо (например, элементарную розетку), нужно составить план размещения разветвительных коробок, розеток и выключателей.
При этом нужно учитывать, что существуют правила для прокладки электропроводки, установки различного оборудования и электроприборов, которые необходимо обязательно соблюдать. Существуют еще и рекомендации, которые можно соблюдать по желанию, если они обеспечивают нужный уровень удобства и комфорта. Все это необходимо знать перед тем, как начинать составлять собственную схему электропроводки. Это поможет вам избежать неприятностей, связанных с неправильно проложенной электропроводкой, ускорит процесс проведения работ, избавит от переделывания неверной работы.
Итак, приступаем к составлению схемы.
Подсчитайте, какое количество электроприборов вы желаете подключить в том или ином помещении, на плане помещения пометьте, где именно будут располагаться электроприборы. Например, в кабинете требуется подключить: телевизор, DVD-проигрыватель, компьютер, принтер, бра, настольную лампу, люстру, факс, ксерокс, сканер, возможно подключение зарядного устройства мобильного телефона, обогревателя, магнитолы. Подсчитали нужное количество розеток? Прибавьте к ним еще несколько, ведь вы можете захотеть подключить, например, электрическую грелку. А теперь рассмотрим расположение электроприборов. Компьютер, ксерокс, факс, сканер, настольная лампа – все это будет стоять на столе, который будет находиться, например, около северной стены. Укажите это на плане: поставьте крестик и отметьте длину стола (если стол достаточно массивный и длинный, то розетки лучше всего устанавливать посередине, если же небольшой, короткий, то розетки могут быть установлены как посередине, так и ближе к любому краю). Телевизор и DVD-проигрыватель будут стоять на тумбе около южной стены. Отметьте это на плане крестиком. Таким же образом действуйте дальше.
Внимание
Не забывайте указывать на плане не только количество розеток в определенном месте помещения, но и какие именно электроприборы будут к ним подключаться. Так гораздо легче сориентироваться, когда план уже начинает воплощаться в жизнь.
Теперь представьте, что вы начали установку розеток, не учитывая всех потребителей электроэнергии, которые будут в помещении. В результате вся комната будет опутана проводами от разнообразных удлинителей с множеством дополнительных розеток (ведь электроприборы нужно как-то подключать!), и об эти «розеточные короба» вы будете спотыкаться на каждом шагу. Или придется переделывать проводку.
То же самое может быть, если заранее не определить наиболее вероятные места расположения потребителей электроэнергии. Конечно, все места с абсолютной точностью определить невозможно (например, сегодня у вас нет телевизора в спальне, а завтра появится), но одно дело, когда не хватает одной розетки или она расположена не так удобно, как хотелось бы, другое – когда все розетки расположены вне пределов досягаемости электроприборов, да еще их катастрофически не хватает.
Так что создание схемы расположения электроприборов, разветвительных коробок, розеток и выключателей – это не формальность, а действие, совершаемое для вашего же удобства.
Внимание
Составляя схему расположения электроприборов, разветвительных коробок, розеток и выключателей, следует учитывать, что проводка проводится либо только горизонтально, либо только вертикально с целью предотвращения смещений, перегибов и механических повреждений провода при просадке фундамента.
В соответствии со строительными нормами и правилами горизонтальную прокладку электропроводки следует проводить на расстоянии 5-10 см от карниза и балок, 15 см от потолка и 15–20 см от плинтуса. Электропроводка, уложенная вертикально, должна быть удалена от углов помещения, оконных и дверных проемов минимум на 10 см.
Не забывайте о том, что рано или поздно выходит из строя все (хотя бы от старости). И периодически все требует обслуживания и ремонта. Это следует учитывать при составлении схемы расположения разветвительных коробок, розеток и выключателей. К примеру, если разветвительная коробка будет расположена где-нибудь под потолком во встроенном шкафу, а доступ к ней будет затруднен полками шкафа, то для ремонта или обслуживания вам придется разобрать часть шкафа, а то и весь шкаф целиком (в зависимости от его конструкции и «удачности» места расположения разветвительной коробки). Розетка, в которую сначала воткнули вилку от телевизора, а потом завесили книжной полкой, тоже не самый хороший вариант. Во-первых, если такая розетка заискрит – этого не будет заметно (она ведь закрыта!), а во-вторых, если она выйдет из строя, то придется совершать много действий, чтобы получить к ней доступ для ремонтных работ.
Поэтому, составляя схему расположения розеток, разветвительных коробок и выключателей, думайте не только о том, как хорошо эта разветвительная коробка будет «чувствовать» себя в шкафу, но и о будущем обслуживании и ремонте. Также указывайте на вашей схеме расположение мебели, ведь от этого зависит не только возможность ремонта, но даже возможность эксплуатации того или иного электроустановочного изделия (например, розетка, расположенная во встроенном шкафу, мало поможет вашему компьютеру или настольной лампе).
Расположение разветвительных коробок, розеток и выключателей должно быть таким, чтобы к ним имелся легкий доступ для ремонта и обслуживания. Токоведущие части должны быть закрыты.
Однако, добиваясь легкого доступа к разветвительной коробке, не следует доходить до абсурда и размещать ее, например, на полу или в непосредственной близости от пола. Помните: пол регулярно подвергается такой процедуре, как влажная уборка. Это означает, что в разветвительную коробку будет постоянно попадать влага, а вода в местах соединения кабеля может привести к короткому замыканию со всеми вытекающими последствиями. Именно поэтому такое расположение разветвительной коробки считается грубым нарушением ПУЭ и ПТЭЭП.
Не рекомендуется устанавливать выключатели в тех местах, которые закрываются открытыми дверьми. В этом случае вам нужно закрыть дверь, чтобы включить свет. Но перемещения по темной комнате опасны различными неприятностями (вы рискуете наткнуться на мебель, наступить на что-нибудь, а можно и упасть, споткнувшись о брошенную ребенком игрушку, и т. п.). Установка выключателей таким образом, чтобы они не заслонялись открытыми дверьми – это не безусловное требование техники безопасности, строительных норм и правил и т. д. Это – здравый смысл и обеспечение собственного удобства.
Примечание
Обычно выключатели располагают с одной стороны от входа и на одной высоте во всех помещениях. Это очень удобно – заходя в темную комнату, не нужно думать, где находится выключатель – справа или слева – и на какой высоте его искать.
Чаще всего выключатели устанавливаются на высоте около 1,5 м, но можно устанавливать и на другой высоте (например, низко расположенный выключатель для ребенка).
Розетки принято монтировать на высоте 0,8–0,9 м от пола. Но в ряде случаев удобно расположение розеток ближе к полу – 0,2–0,3 м от уровня пола. Однако последнее не рекомендуется там, где есть маленькие дети: ребенок может подползти к розетке и попытаться ее изучить, причем с помощью «вспомогательных инструментов», вилки или ложки. Конечно, это опасно для него.
Примечание
Розетки можно устанавливать низко, даже если в квартире есть маленькие дети. Но в этом случае розетки обязательно нужно закрывать панелью таким образом, чтобы ребенок ни в коем случае не мог добраться до них.
Нормы противопожарной безопасности предписывают, что в жилых помещениях должно быть не менее одной розетки на каждые 6 м
2
Количество розеток для кухни рекомендуется подсчитывать заранее с особой тщательностью. Дело в том, что обычно стены кухни обкладываются керамической плиткой, и в этом случае добавлять розетки становится затруднительно.
В соответствии со строительными нормами и правилами запрещено устанавливать розетки на расстоянии менее 0,5 м от заземленных конструкций (газовые и электрические плиты, отопительные батареи, водопроводные трубы, раковины и т. д.).
