Наконечники копий типа II (по А. Х. Халикову и В. С. Патрушеву) представлены в исследованной коллекции 20 экз. (рис. 11). Образцы для металлографического анализа отбирались по возможности с полного поперечного сечения пера, что позволило проследить его конструкцию. Установлено, что на большинстве изделий этого типа основа пера, ребро жесткости и втулка составляют единое целое (рис. 12), т. е. сформованы из единой заготовки с использованием обжимок и оправок (например, наконечники копий из погр. 215).
Однако в небольшом количестве (четыре экз.) выявлены изделия с наварным ребром жесткости (погр. 114; погр. 284; погр. 711; погр. 889). Формовка пера и втулки этих наконечников осуществлялась либо по схеме, описанной выше как вариант Б, либо как вариант В.
Рис. 11. Наконечники копий типа
Наконечники копий типа III наиболее просты по конструкции (рис. 13). Как показало микроскопическое исследование 15 экз., все они откованы из единой заготовки (рис. 14). Часть заготовки раскована и сформована на оправке во втулку, из остальной части отковано перолинзо-видного или вытянуто-ромбического сечения.
Технологическая характеристика наконечников копий из Старшего Ахмыловского могильника, полученная в результате металлографического исследования изделий всех трех типов, свидетельствует о том, что при их изготовлении использовалась сталь либо сырцовая, либо специально полученная путем цементации. Большинство наконечников типов I и II отковано из сырцовой стали (соответственно 24 из 24 экз. типа I, 14 из 20 экз. типа II). В ряде случаев основа пера отковывалась из пакетированного металла. С использованием приемов цементации отковано шесть наконечников типа II, три из которых термообработаны (погр. 74; погр. 215; кв. Б9).

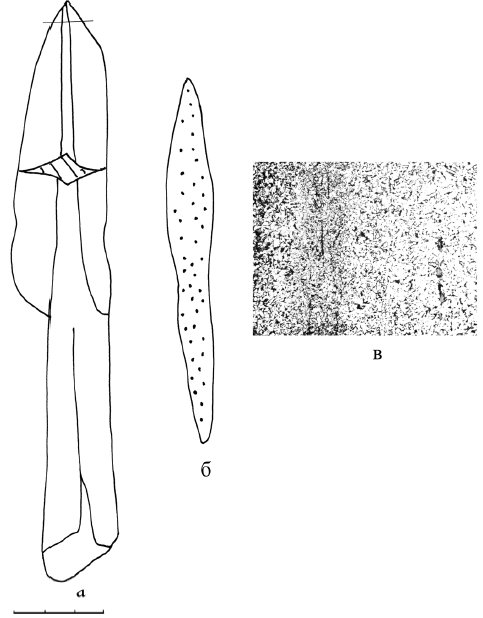

Рис. 12. Старший Ахмыловский могильник, погр. 2265. Ан.7387: а – наконечник копья типа II, начало VI в. до н. э.; 6 – технологическая схема изготовления (целиком из стали); в – фотография микроструктуры, х70 (феррито-перлит)
Рис. 13. Наконечники копий типа III

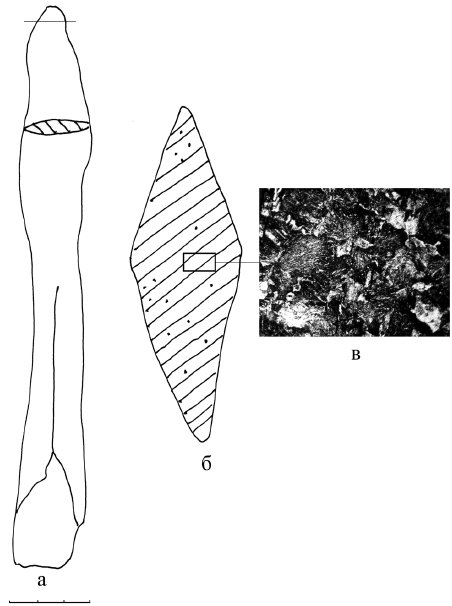

Рис. 14. Старший Ахмыловский могильник, погр. 74. Ан. 7370: а – наконечник копья типа III; б – технологическая схема изготовления (целиком из качественной стали); в – фотография микроструктуры, х200 (сорбит)
В отличие от предыдущих двух типов, большая часть наконечников копий типа III изготовлена из цементированной стали (пять экз.) или с использованием приема цементации (семь экз.). Термообработку сохранили четыре экземпляра, происходящие из культурного слоя могильника (рис. 13, ан. 7370, 7413, 7522, 7617). Только три изделия типа III изготовлены из сырцовой стали. Один из наконечников типа III был изучен украинскими исследователями. Он откован из качественной специально полученной (цементированной) стали (Шрамко и др. 1977, с. 70).
Примечания
1
Характеристику сырьевого материала см.: (Завьялов, Розанова, Терехова, 2007, с. 10–12).
