Впечатления эксперта по стрельбе
Хороший надежный пистолет. Большая убойная сила и кучность при стрельбе на небольшие расстояния (реально – до 100 метров). Тяжелый, центр тяжести смещен далеко от кисти, особенно при использовании магазина более 10 патронов. Поэтому тяжело вести прицельную стрельбу «на вскидку» (особенно в условиях скоротечного огневого контакта), необходимо иметь сильное запястье, рука при стрельбе быстро устает. По этой же причине точность прицеливания достигается только при стрельбе с упора. Ствол и затвор находятся намного выше кисти, в связи с чем во время стрельбы еще больше возрастает нагрузка на запястье и происходит заброс ствола вверх, что, правда, частично компенсируется смещенным центром тяжести и выбросом гильзы вверх.
К достоинствам оружия следует, несомненно, отнести большое количество патронов в магазине в отличие от других пистолетов и винтовок того времени, что давало достаточно времени для ведения ближнего боя без перезарядки. Высокая скорострельность. Неприхотлив к погодным условиям (дождь, снег, мороз, песок). При небольших размерах имеет практически параметры карабина, чем отличается от всех видов короткоствольного оружия тех времен. Образ «оружия для путешественника», созданный благодаря кинематографу и романам, во многом соответствует действительности.
Клоны
Astra 900 (Испания, 1927)
Испанские производители, воспользовавшись тем, что после окончания Первой мировой войны по условиям Версальского договора фирма «Маузер» была вынуждена сократить производство, поспешили захватить ее традиционные рынки сбыта – Китай и Южную Америку и в 1920-х годах начали производство копий армейской модели Mauser C-96. В 1927 году «Унсета и Ко» разработала Astra 900, а уже в 1928 году 9000 штук было продано в Китай.

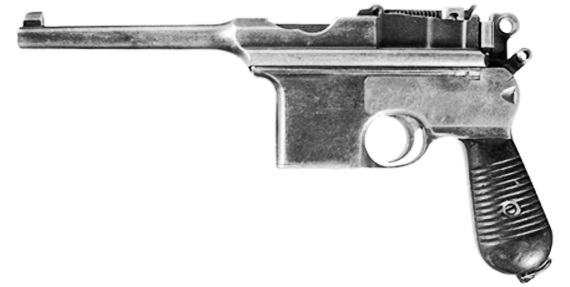

Рис. 3. Пистолет Astra 900
Внешне Astra 900 очень сильно напоминает «прародителя», однако в ее конструкцию были внесены существенные изменения. Подвижная пластина, расположенная с левой стороны рамки, сдвигаясь в пазах, открывала доступ к ударно-спусковому механизму, а отдельная возвратная пружина ствола располагалась внутри рамки под патронником. Пистолет отличался качеством и высокой культурой производства, да и внешняя его отделка, как правило, не вызывала никаких нареканий. Ударно-спусковой механизм, смонтированный на правой стороне рамки, несколько отличался от механизма пистолета Маузер. Так, например, запирающая личинка затвора прикреплялась к ствольной коробке и соединялась с затвором посредством подпружиненной спусковой тяги. В самом начале движения затвор оставался сцеплен со стволом; вместе они проходили небольшое расстояние, после чего запирающая личинка ударялась своим краем о поперечный выступ рамки и опускалась вниз, высвобождая затвор в момент остановки ствола. При движении вниз личинка давила на спусковую тягу и срабатывала как разобщитель. Откат затвора взводил курок, затем затвор возвращался назад, досылая в патронник новый патрон. В свою очередь, возвратная пружина приводила ствол в переднее положение, после чего, приподнимаясь, срабатывала запирающая личинка затвора.
Астра-900 имеет такие же размеры, как и ее прототип, однако за счет большего количества стали, использованной для изготовления ствола и ствольной коробки, она несколько тяжелее. Кроме Китая, эта модель широко экспортировалась в другие страны, ею пользовались даже испанская служба безопасности и гражданская гвардия.

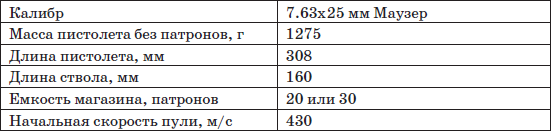

Основные тактико-технические характеристики:
Тип 80 (Китай, 1980)
Рис. 4. Пистолет Тип 80

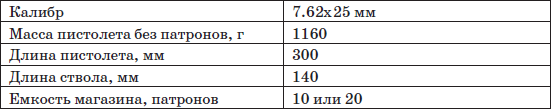

Основные тактико-технические характеристики:
Автоматический пистолет Тип 80 был разработан для вооружения тех военнослужащих НОАК (Народно-Освободительной Армии Китая), которым не полагается по штату автомат, а обычный пистолет по своим боевым характеристикам для них может быть недостаточен. Пистолет Тип 80 был разработан в конце 1970-х годов и принят на вооружение НОАК в начале 1980-х, однако, судя по всему, широкого распространения так и не получил. В основу этого пистолета был положен легендарный Mauser С-96, широко использовавшийся в Китае в 1930-40-е годы, а также выпускавшийся в Китае в этот период.
Пистолет Тип 80 унаследовал от Mauser С-96 общую компоновку с расположенным перед спусковой скобой магазином, а также систему запирания подвижного ствола качающейся в вертикальной плоскости боевой личинкой, расположенной под затвором. Ударно-спусковой механизм претерпел серьезные изменения, пистолет получил возможность ведения огня очередями, предохранитель/переводчик режимов огня расположен слева на рамке, над рукояткой. Магазины отъемные, коробчатые, с шахматным расположением 10 или 20 патронов. В отличие от пистолета Маузера у китайского пистолета магазины отклонены вперед, очевидно для повышения надежности подачи патронов. Рукоятка пистолета также претерпела изменения в форме, став более удобной. Прицел постоянный, нерегулируемый, пистолет пристрелян на дальность в 50 метров. Пистолет Тип 80 может комплектоваться отъемной кобурой-прикладом либо специальным металлическим отъемным плечевым упором. Для крепления приклада на тыльной стороне рукоятки пистолета имеются специальные пазы.
Однако, по мнению экспертов, и испанские и китайские «клоны» сильно уступают «прародителю»: ненадежны, тяжелы, неудобны в эксплуатации (особенно китайский вариант). Первая и основная причина: низкое качество использованного металла и живучесть стволов (а, следовательно, и низкие параметры стрельбы). Обращение же китайцев в последней четверти XX века к Mauser С-96 вообще можно объяснить только загадочностью восточного мышления…
Пистолет Парабеллум

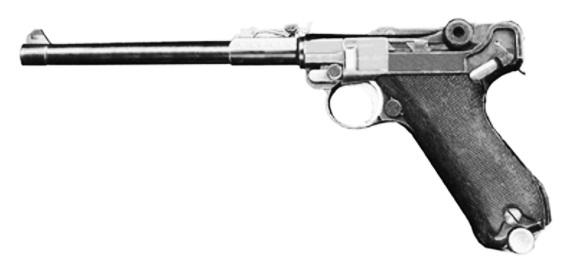

Рис. 5. Пистолет Парабеллум («морская модель», ствол длиной 150 мм)
Германский Парабеллум (П-08) – один из самых знаменитых пистолетов в современной истории.
Его «прародителем» был появившийся в 1893 г. пистолет конструкции Г. Борхардта, инженера берлинской фирмы «Людвиг Леве и К
о
Пистолет Борхардта-Люгера был создан под новый боеприпас с гильзой бутылочной формы 7.65х22 мм, снаряженный бездымным порохом (впоследствии более известный как 7.65 Para), основой для которого послужил патрон пистолета Борхардта, и быстро завоевал популярность. Первым на вооружение его приняла армия Швейцарии. В 1902 году появился 9-мм вариант пистолета под боеприпас 9х19 мм (он же – 9 мм Парабеллум, 9 мм Para, 9 мм Люгер и т.д.), получивший в дальнейшем широкое распространение и до настоящего времени остающийся самым распространенным пистолетным патроном в мире.
Пистолет начал активно продаваться на гражданском рынке и в каталогах стал фигурировать под названием Парабеллум. Интересно, что само название «Парабеллум» – часть латинской пословицы «Si vispacem,para bellum» («Если хочешь мира, готовься к войне»).
С 1904 году 9-мм модели пистолета стали поступать на вооружение армии Германской империи. Первыми его приняли на вооружение солдат-пулеметчиков и на флоте («морская» модель отличалась стволом длиной 150 мм против 98 мм у базовой модификации и перекидным целиком на 100 и 200 м).
А в 1908 году модификация П-08, ставшая самой распространенной, стала штатным образцом пистолета в немецкой армии. П-08 имел ряд существенных отличий от ранних моделей Парабеллума: на нем был упразднен автоматический предохранитель, пластинчатая возвратная пружина заменена витой, выбрасыватель стал одновременно выполнять функцию указателя наличия патрона в патроннике.
Кроме Германии и Швейцарии пистолет стоял на вооружении армий Голландии, Болгарии, Греции, Финляндии, ряда других стран. Он принимал участие во всех войнах и крупных вооруженных конфликтах XX века и продолжает применяться до сих пор (например, имеются многочисленные свидетельства его применения во время конфликтов в бывшей Югославии). В качестве трофеев множество П-08 попало и в нашу страну во время Первой Мировой и Великой Отечественной войн. В Германии выпуск Парабеллумов для нужд армии продолжался с 1904 по 1942 год (с 1918 по 1933, в соответствии с ограничениями Версальского договора, выпускались только 7.65 мм пистолеты с 98 мм стволом), причем их выпуском занимались гигант оружейной промышленности «Маузер» и несколько других фирм.
Популярность пистолета на рынке гражданского оружия (понятное дело – на Западе, у нас этого рынка практически нет) до сих пор весьма велика.
Подтверждением этой популярности стало возобновление с семидесятых годов XX века производства П-08 на фирме «Маузер».
Кроме того, ряд фирм в Европе и США занимается выпуском клонов Парабеллума и кастомизацией[2] пистолетов.

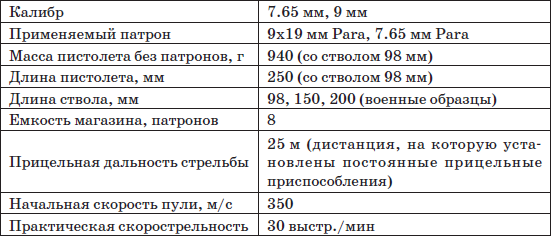

Основные тактико-технические характеристики:
Особенности кинематической схемы
Парабеллум обладает высокой надежностью работы автоматики и мощным патроном. Кроме того, он очень удобен и точен при стрельбе, благодаря довольно сильному наклону рукоятки, низкой прицельной линии, удачному расположению центра тяжести, относительно невысокой массе и длине хода подвижных частей. Пистолет имеет большой ресурс стрельбы, прост в обслуживании, неполная сборка производится без инструментов. И все же в «оружии для армии» дальнейшего развития система Борхардта-Люгера не получила. Открытая архитектура пистолета с фактически наружным расположением затвора и ударно-спускового механизма делает Парабеллум чрезвычайно чувствительным к загрязнению; кроме того, в конструкции имеется много деталей сложной формы, изготовляемых на фрезерном станке, что делает его довольно дорогим в массовом производстве. Тем не менее пистолет, закончив свою «армейскую службу», не собирается сдавать позиции модным новинкам, пользуясь заслуженной любовью у любителей оружия и стрелков самых разных категорий.
Как упоминалось выше, работа автоматики Парабеллума обеспечивается отдачей имеющего короткий ход ствола. Запирание осуществляется оригинальным способом; благодаря такой схеме Парабеллум получил свой характерный внешний вид – вряд ли его можно спутать с каким-нибудь другим оружием. По сути, запирающий механизм пистолета является разновидностью кривошипно-шатунного механизма, роль ползуна в котором играет затвор. Известно только еще одно успешное использование «кривошипно-шатунного» запирания ствола – но тоже в очень знаменитом оружии – легендарном пулемете Максим образца 1910 года!

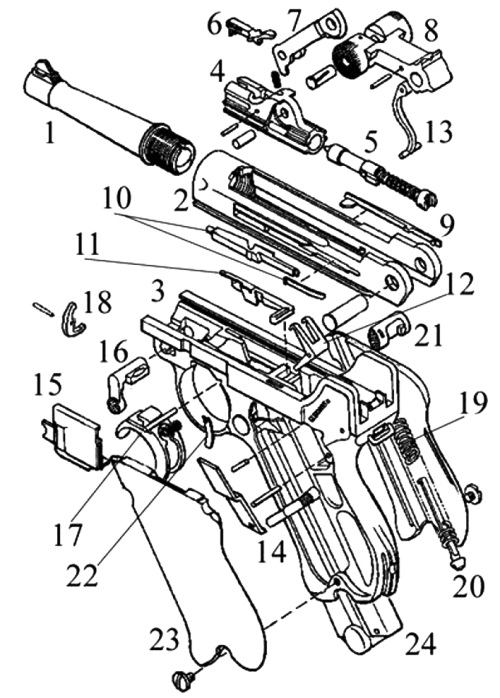

1. Ствол
2. Ствольная коробка
3. Рамка
4. Затвор
5. Ударник с боевой пружиной
6. Выбрасыватель
7. Шатун
8. Кривошип
9. Отражатель
10. Шептало с разобщителем и пружиной шептала
11. Затворная задержка
12. Передаточный рычаг возвратной пружины
13. Серьга
14. Предохранитель и его флажок
15. Крышка
16. Ствольная задержка
17. Спусковой крючок
18. Спусковой рычаг
19. Возвратная пружина
20. Направляющий стержень возвратной пружины
21. Защелка магазина
22. Пружина защелки магазина
23. Щечка рукоятки
24. Магазин
Рис. 6. Основные части пистолета П-08 (Парабеллум)
В запертом положении шарнирное соединение находится чуть ниже «мертвой точки», упираясь боковыми цилиндрическими выступами кривошипа в верхние торцы стенок ствольной коробки. Таким образом, затвор надежно запирает ствол, упираясь через линию «шатун – кривошип» в ствольную коробку. Сцепка «ствол со ствольной коробкой – затвор с рычагами» идет в откат до тех пор, пока боковые выступы кривошипа не достигают поднимающих профильных «гребней» в задней части рамки. Кривошип поднимается и проходит «мертвую точку». При дальнейшем вращении кривошипа происходит отпирание. Ход ствольной коробки ограничивается ствольной задержкой, кривошип поворачивается до своего крайнего заднего положения – почти перпендикулярно оси канала ствола. При отходе подвижных частей в заднее положение осуществляются экстракция и удаление гильзы, через систему рычагов сжимается возвратная пружина. Шатун, поворачиваясь, своим выступом взводит ударник. При возвращении подвижных частей в переднее положение очередной патрон досылается в патронник, ударник становится на боевой взвод шептала (принцип разобщения будет описан далее), шарнирное соединение рычагов проходит «мертвую точку», произведя запирание.
Во время всех описанных выше процессов возвратная пружина, расположенная в задней части рукоятки, взаимодействует с подвижными частями посредством оригинальной системы, включающей в себя передающий рычаг и серьгу, ось которой закреплена в стержне шатуна, рядом с его осью вращения. При этом верхнее плечо рычага взаимодействует со ствольной коробкой, а сцепленная с ним серьга – с кривошипом.
Когда в патроннике имеется патрон и зуб выбрасывателя находится в зацеплении с фланцевой проточкой гильзы, рычаг выбрасывателя выступает над верхней поверхностью затвора, при этом сбоку видна надпись «Geladen» – «заряжено». Таким образом, выбрасыватель сигнализирует о наличии патрона в патроннике.
Ударный и спусковой механизмы Парабеллума также весьма оригинальны. В конструкции отсутствует такая деталь, как курок. Шептало воздействует непосредственно с боевым взводом ударника. Пистолет Борхардта-Люгера является самым удачным автоматическим пистолетом того времени с ударниковым механизмом. Стоит отметить, что после восьмидесятилетнего перерыва (подавляющее большинство появившихся за это время пистолетов, а военные – почти все, относятся к курковым системам) современные конструкторы вновь обратились к этой схеме. Подобную конструкцию имеют такие современные образцы, как австрийский Глок, немецкий Хеклер-Кох или отечественный ГШ-18.
Что же касается спускового механизма, то его своеобразие обусловлено, во-первых, расположением сильно сдвинутого вперед ударника (боевой взвод – почти над спусковым крючком) и, во-вторых, оригинальным принципом разобщения. При нажатии на спусковой крючок последний поворачивает в плоскости, перпендикулярной оси ствола, подпружиненный спусковой рычаг, который, в свою очередь, своим вертикальным плечом поворачивает шептало, воздействуя на выступающий в его передней части подпружиненный плунжер-разобщитель. Шептало, повернувшись в горизонтальной плоскости, выходит из зацепления с боевым взводом курка, который под воздействием боевой пружины устремляется вперед и разбивает капсюль патрона.
Когда затвор и ствольная коробка под действием возвратной пружины возвращаются в переднее положение (при нажатом спусковом крючке), выстрела не происходит, так как плунжер-разобщитель, наткнувшись на повернутый спусковой рычаг, утапливается в теле шептала. Таким образом, осуществляется разобщение. Отпустив спусковой крючок, стрелок освобождает рычаг, который, возвращаясь в исходное положение, дает плунжеру возможность выйти из канала шептала. После этого пистолет готов к производству очередного выстрела.
По израсходовании всех патронов подаватель магазина расположенным справа выступом поворачивает рычаг затворной задержки, останавливая затвор в заднем положении. После смены магазина следует немного оттянуть за кривошип запирающего механизма и отпустить затвор. Очередной патрон досылается в патронник, ударник становится на боевой взвод.
