Клавиатура (слева) позволяет человеку ввести в компьютер ряд символов, чтобы дать команду на выполнение той или иной задачи или набрать какой-либо текст, скажем, для отчета или книги. Без клавиатуры просто невозможно полноценно использовать компьютер для решения текущих задач, хотя инженеры усиленно работают над тем, чтобы человек мог общаться с компьютером с помощью так называемого «пера» и голоса.
Монитор (справа) обеспечивает вывод графической информации в том виде, какая требуется для удобного восприятия человеком. От качества изображения на экране монитора в первую очередь зависит, насколько комфортно человеку общаться с компьютером. Заметим, что стоимость монитора часто превосходит цену системного блока, но экономия в данном случае – не только путь к снижению производительности труда, но и к неприятным болезням глаз.
На рис. 1.2 стрелками показано движение информации между блоками компьютера. От клавиатуры идет редкий поток символов, которые человек посылает компьютеру, нажимая на клавиши. Скорость набора текста или нажатия клавиш редко превышает 200 символов в минуту, поэтому такой информационный поток мы обозначили тонкой сплошной стрелкой. Компьютер изредка посылает клавиатуре команды управления (на рис. 1.2 они показаны пунктиром).
Картинки, текст и, особенно, видеофильмы, которые выводятся на экран монитора, требуют значительного объема передаваемой информации. В профессиональных мониторах, где качество изображения лучше, чем на телевизионном экране, объем информации от системного блока к монитору на несколько порядков превышает объем передач обычного телевидения. Поэтому стрелка, показывающая это направление, на рис. 1.2 выполнена в виде толстой двойной линии. Пунктирной линией, точно так же как и для клавиатуры, показано направление редких команд управления (можно считать, что монитор обменивается служебной информацией с компьютером только в период начальной загрузки компьютера).
В старых компьютерах периферийные устройства – монитор и клавиатура – были очень простыми. От них требовалось только передать и отобразить информацию. Какие-либо сервисные функции в них просто отсутствовали. Сегодня не только монитор, но даже клавиатура имеют массу сервисов, которые обеспечивают более удобную эксплуатацию компьютера. Например, нажав клавишу на клавиатуре, можно "разбудить" выключенный компьютер, а монитор сам сообщает системному блоку о том, какими возможностями по отображению графической информации он обладает. Такой сервис в технике называется обратной связью, а на рис. 1.2 эти функции показаны, как мы уже отмечали, пунктирными стрелками, поскольку нужны они, в основном, в момент включения компьютера, а в процессе сеанса работы на компьютере их используют редко.
Системный блок
Требования к системному блоку у пользователей постоянно изменяются. Если совсем недавно от компьютера требовалась способность набирать текст и работать с примитивной графикой, то сегодня от него хотят полноценных мультимедийных возможностей, причем не только для домашних компьютеров, но и для тех, которые используются на рабочих местах. Например, весьма популярны программы, которые создают мультимедийные клипы для рекламы продукции фирмы.
На рис. 1.3 показан системный блок наиболее распространенной конфигурации[1]. Мы видим, что компьютер снабжен 3-дюймовым дисководом гибких дисков и приводом компакт-дисков. Эти два периферийных устройства обеспечивают обмен информацией между компьютерами посредством сменных дисков: гибких дисков с магнитным слоем и лазерных компакт-дисков (CD-ROM или CD-RW).

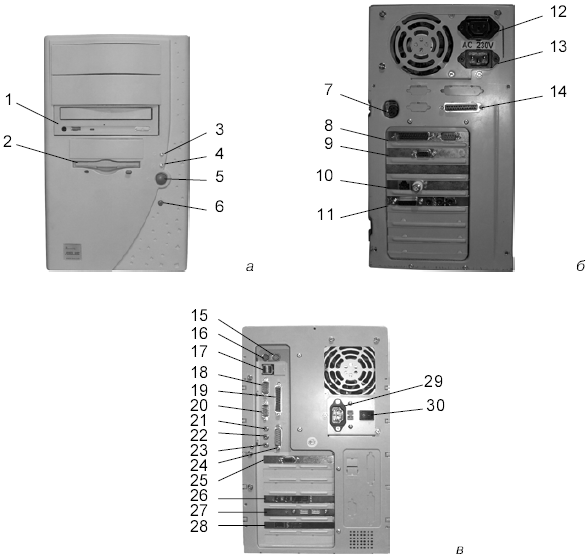

Рис. 1.3. Системный блок: а – лицевая панель: 1 – привод компакт-дисков; 2 – дисковод гибких дисков; 3 – индикатор «Сеть»; 4 – индикатор «Винчестер»; 5 – кнопка включения питания; 6 – кнопка RESET; б – задняя панель форм-фактора AT: 7 – разъем для подключения клавиатуры; 8 – COM-порты для подключения модема или мыши; 9 – разъем для подключения монитора; 10 – сетевая карта; 11 – звуковая карта; 12 – розетка для подключения монитора; 13 – сетевая розетка; 14 – параллельный порт для принтера; в – задняя панель форм-фактора ATX: 15 – разъем для подключения мыши с интерфейсом PS/2; 16 – разъем для подключения клавиатуры с интерфейсом PS/2; 17 – разъемы для подключения USB-устройств; 18, 20 – последовательные COM-порты для подключения модема или мыши; 19 – параллельный порт для принтера; 21 – разъем для подключения микрофона; 22 – линейный звуковой выход; 23 – разъем для подключения акустической системы; 24 – разъем для подключения джойстика; 25 – разъем для подключения монитора; 26 – карта внутреннего модема; 27 – дополнительные разъемы для подключения USB-устройств; 28 – сетевая карта; 29 – сетевой разъем; 30 – сетевой выключатель
Теперь заглянем внутрь системного блока. На рис. 1.4 показаны все узлы, из которых состоит современный мультимедийный компьютер.

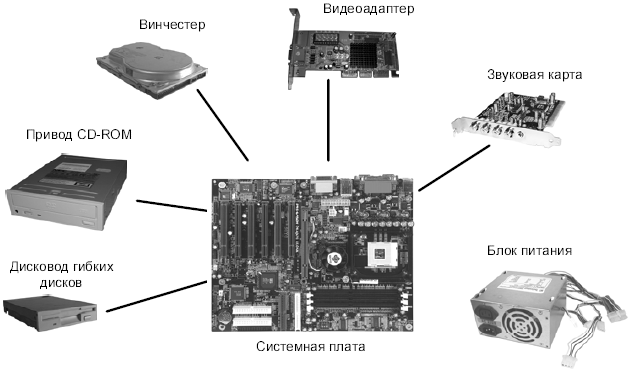

Рис. 1.4. Основные узлы системного блока
В центре рисунка изображена системная плата, часто ее называют материнской платой или, в обиходе, «мамой». На системной плате размещаются все элементы компьютера, без которых он не может работать: процессор, микросхемы памяти и так называемый чипсет — набор микросхем, организующих работу периферийных устройств.
К системной плате подключаются все периферийные устройства. Существуют два способа присоединения: установка периферийной карты в слот расширения системной платы и подключение с помощью интерфейсного кабеля. Для упрощения на рисунке все периферийные устройства показаны отдельно.
Примечание
Для внешних устройств, устанавливаемых в слоты расширения, используются два равнозначных термина – карта и плата. Термин "карта" произошел от английского термина "Expansion Card" (плата расширения, карта расширения).
Самая важная периферийная плата, без которой компьютер не будет работать (если на системной плате нет встроенного видеоадаптера), – это видеокарта, или видеоадаптер (рис. 1.5).

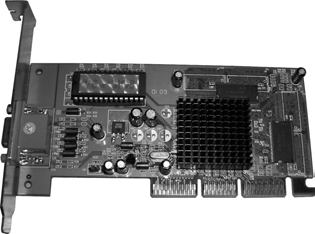

Рис. 1.5. Плата видеоадаптера nVidia Vanta 16 Мбайт AGP
К видеоадаптеру с помощью кабеля длиной до 1,8 м подключается монитор. Видеоадаптер перерабатывает команды от процессора в три аналоговых сигнала: красный, зеленый и синий, управляющие яркостью точек изображения на экране монитора. Заметим, что многие системные платы имеют встроенный видеоадаптер, который пригоден, в основном, для офисных приложений, поэтому для улучшения работы мультимедийных приложений все-таки приходится устанавливать «внешний» видеоадаптер.
Винчестер, или накопитель на жестких магнитных дисках (рис. 1.6) находится внутри системного блока и недоступен пользователю без разборки компьютера. Винчестер – основное место хранения информации в компьютере. Все программы, которыми вы пользуетесь, записаны на магнитном слое, которым покрыты алюминиевые диски, постоянно вращающиеся внутри винчестера.
Рис. 1.6. Винчестер Quantum Trailblaser
Наиболее старый тип накопителя информации – это дисковод гибких дисков (рис. 1.7). Хотя современный компьютер может обойтись и без него, почти все работы по настройке программного обеспечения учитывают его наличие. Кроме того, пользователи используют гибкие диски для обмена данными друг с другом, когда компьютеры не включены в локальную сеть предприятия, а пользоваться Интернетом для обмена конфиденциальной информацией нежелательно.

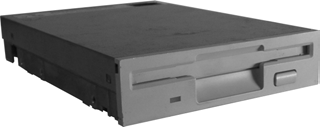

Рис. 1.7. Дисковод гибких дисков 1,44 Мбайт 3,5 дюйма
Наиболее популярное сегодня устройство для хранения информации – привод лазерных компакт-дисков. Чаще всего используются приводы CD-ROM или DVD (рис. 1.8), которые могут только считывать информацию с компакт-диска, например, воспроизвести музыку или установить новую программу. Последнее время, после снижения цен, стали популярны приводы CD-RW, которые могут записывать информацию на компакт-диски типа CD-R или CD-RW, и уже проявилась определенная тенденция устанавливать привод CD-RW вместо CD-ROM и дисковода гибких дисков.
Рис. 1.8. Устройство для чтения компакт-дисков DVD
Звуковая карта (рис. 1.9) не является обязательной принадлежностью компьютера, т. к. в каждом системном блоке установлен динамик (правда, качество звука весьма плохое). Но разработчики программного обеспечения теперь создают программы, которые требуют наличия какого-либо звукового адаптера. Сама звуковая плата никак не связана с внутренним динамиком, поэтому для воспроизведения звука требуются отдельные звуковые колонки, заметим, что иногда они монтируются в корпусе монитора.
Рис. 1.9. Звуковая плата HOONTECH Audio DSP24
Блок питания, который обеспечивает энергией все узлы компьютера, по традиции не считается периферийным устройством. Но следует знать, что современный блок питания не просто вырабатывает необходимые напряжения, но и может менять режим работы по командам компьютера или внешних устройств.

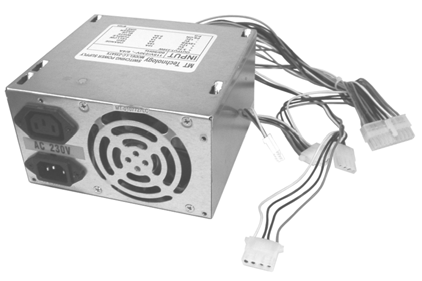

Рис. 1.10. Блок питания АТХ 230 W
Системная плата
Системная плата является одним из наиболее важных узлов компьютера, т. к. объединяет все его устройства в одно целое. Фактически, она определяет главные параметры компьютера, например, какой процессор вы сможете использовать, как быстро будут обмениваться информацией друг с другом процессор и оперативная память (ОЗУ).
На рис. 1.4 были показаны внешние устройства, которые подключаются к системной плате. Следует заметить, что при отсутствии любого из таких периферийных устройств, кроме блока питания, компьютер будет работать. А вот на самой системной плате всегда устанавливаются несколько узлов (рис. 1.11), без которых компьютер просто не включится.
Рис. 1.11. Элементы, устанавливаемые на системную плату
Самые главные – это процессор и оперативная память. Кроме того, для скоростных процессоров в набор обязательных атрибутов входит охлаждающий радиатор с вентилятором, которые необходимы для снижения температуры корпуса процессора до безопасной величины.
Процессор (рис. 1.12) является сердцем компьютера. Он выполняет все вычисления и управляет внешними устройствами. От его производительности зависит мощность компьютера. Конструктивно современный процессор выполнен в виде керамической пластины, в центре которой находится металлическая пластинка. Для соединения с системной платой процессор снабжен снизу короткими позолоченными выводами – ножками, которых насчитывается несколько сотен штук.
Рис. 1.12. Процессор Intel Pentium 4
На системной плате для установки процессора предназначен разъем, который называется сонетом (soket). Правда, существуют процессоры, корпус которого выполнен в виде картриджа, напоминающего картридж от игровой приставки «Денди». Для таких процессоров на системной плате устанавливается разъем, называемый слотом (slot).
Современные процессоры, работающие на весьма высоких частотах, необычайно сильно греются. Если принудительно не охлаждать корпус процессора, на нем вполне возможно зажарить яичницу. Но полупроводниковые микросхемы, к которым относятся и процессоры, не терпят температур выше 80 —100 градусов. При малейшем перегреве они либо отключаются, либо выходят из строя.
Для охлаждения корпуса процессора используют массивные алюминиевые или медные радиаторы (рис. 1.13) с большим количеством ребер, которые обдуваются вентилятором (рис. 1.14). Для вентилятора очень популярен термин "кулер" (от англ. cooler — холодильник, теплосъемник). Ряд системных плат могут регулировать скорость вращения вентилятора, чтобы уменьшать издаваемый им и нагнетаемым воздухом шум.

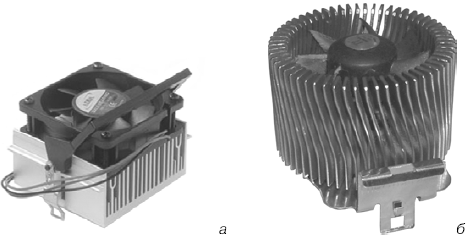

Рис. 1.13. Радиатор с кулером для охлаждения процессора: а – прямоугольный; б – круглый
Рис. 1.14. Вентилятор (кулер) для процессоров
Для хранения информации, с которой в данный момент работает компьютер, используются микросхемы памяти. Такую память называют оперативной и применяют термин – ОЗУ (оперативное запоминающее устройство). Так как оперативной памяти требуется все больше и больше, то отдельные микросхемы ОЗУ монтируются на специальных платах, которые называют модулями памяти (рис. 1.15). Эти модули вставляются в разъемы (для них используют термин банк памяти) на системной плате. Таких разъемов может быть 2, 3 или 4. В старых компьютерах, когда модули памяти были менее емкими, в большинстве случаев устанавливались 4 разъема, но иногда было и 8.

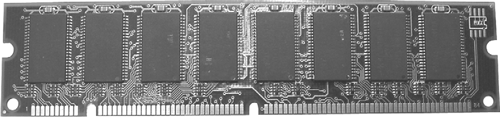

Рис. 1.15. Модуль с микросхемами оперативной памяти
Процессор
Вы, конечно, слышали о двух американских корпорациях – Intel и AMD, которые конкурируют друг с другом в производстве процессоров для персональных компьютеров. Их ожесточенная борьба за каких-то десять лет превратила скромные настольные компьютеры в мощнейшие мультимедийные вычислительные комплексы. Но кроме них производят процессоры и другие фирмы. Одни покупают лицензии на производство аналогов Intel и AMD, другие разрабатывают свои процессоры, которые могут быть как совместимыми с процессорами Intel и AMD, так и иметь свои уникальные характеристики. Поскольку число выпускаемых сегодня процессоров велико, то для примера на рис. 1.16 приведены только несколько типов от различных фирм. В дальнейшем речь в книге пойдет только о продукции корпораций Intel и AMD, т. к. они наиболее дешевые и, соответственно, занимают существенную часть рынка. Хотя, если у вас старый компьютер, то вполне вероятно, что в нем используются процессоры фирм Cyrix или IBM.

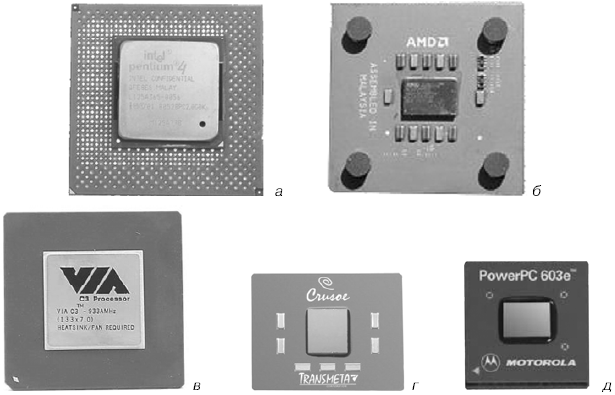

Рис. 1.16. Процессоры: а – Intel Pentium 4; б – AMD К7 Athlon; в – VIA I3; г – Crusoe; д – Motorola PowerPC 603
Хотя почти все процессоры предназначены для выполнения одних и тех же математических и логических вычислений, их внутренняя архитектура значительно отличается. Соответственно, различается и программное обеспечение для компьютеров, собранных на разных типах процессоров. Но т. к. корпорация Intel занимает ведущее место в разработке процессоров для персональных компьютеров, то другие производители стараются разрабатывать свои процессоры совместимыми с популярными процессорами корпорации Intel.
Компьютеры, в которых используются процессоры корпорации Intel и их аналоги, изготавливаемые другими фирмами (это так называемое семейство л86), получили обобщающее название "IBM PC совместимые компьютеры". Название пошло от первого персонального компьютера IBM PC, который был собран на процессоре Intel 8086. Совместимость же касается программного обеспечения, которое совместимо снизу вверх, например, программа для самого старого компьютера должна работать и на самом современном. Обратное утверждение уже не верно. Примером полной несовместимости с компьютерами на базе процессоров Intel являются компьютеры фирмы Apple, в которых используются процессоры корпорации Motorola (рис. 1.16, д).
Примечание
Так как термин "IBM PC совместимый компьютер" звучит несколько тяжеловесно, то в последнее время иногда используется термин "персональный компьютер PC", что позволяет различать IBM PC совместимые компьютеры и компьютеры фирмы Apple. В этой же книге, поскольку мы практически не рассматриваем компьютеры фирмы Apple, в основном применяется термин "персональный компьютер" без каких-либо добавлений.
В настоящее время, массово (десятками и сотнями тысяч штук в год) производятся всего лишь несколько типов процессоров. Корпорация Intel предлагает процессоры Celeron, Pentium III и Pentium 4, a AMD – Duron и Athlon. У каждого типа процессора свои достоинства и, соответственно, недостатки. Обычно выбор процессора делают по интегральной оценке цена/производительность для определенного круга задач: офисное применение, игровой компьютер, графическая станция и т. д.
