Примечание. Из внутренней канализационной сети сточные воды поступают в наружную дворовую сеть канализации. Дворовая сеть канализации служит для отвода сточных вод из дома (здания) в уличную (городскую) сеть и состоит из трубопровода, уложенного в земле, и колодца, расположенных на линии трубопроводов. Дворовую сеть канализации прокладывают на расстоянии не менее 3 м от стен здания, чтобы предохранить фундамент и стены. Смотровые колодцы располагают таким образом, чтобы длина выпуска от стены здания до колодца не превышала 8 м. Если длина выпуска более 8 м, то предусматривают дополнительный смотровой колодец.
Поскольку давление в сточных водах отсутствует, системы сточных вод необходимо располагать под углом, чтобы вода стекала самотеком. Уклон канализационных труб обычно составляет 0,021 (¼" на фут)[3] горизонтального перехода. Это соотношение обычно составляет 3" на 12 футов (76 мм на 3,66 м). Благодаря такому уклону вместе с водой удаляются и твердые отходы. При слишком крутом уклоне вода может стечь раньше, чем твердые отходы, что будет причиной засорения сливных труб. Из-за засорения труб отходы могут подниматься обратно в унитазы и иные стоки, мешая тем самым их эффективному использованию. Эти отходы могут стать причиной ужасного запаха, а также могут вылиться на пол, тем самым причинив значительный ущерб.
Такой же уклон должен иметься у каждой сливной трубы, ведущей в главную сливную магистраль. Все сливные трубы должны быть расположены под уклоном.
Обычно сточная система (система канализации) здания соединяется с канализацией одной главной сливной трубой. Это значит, что планировка соединений сливных труб здания должна быть произведена таким образом, чтобы не вызвать проблем. На рис. 1.9 показаны типичные соединения труб при монтаже.
Диаметр сливных труб, соединяющих раковины и умывальники, а также ванну и душ с системой сточных вод, обычно составляет 1,25" (32 мм), 1,5" (38 мм) или 2" (50 мм). Диаметр, в основном, определяется свободным пространством, строительными стандартами и прогнозируемым объемом стоков. Цена пластиковых сливных труб независимо от их диаметра отличается незначительно.
Рис. 1.9. Стандартные многотрубные соединения

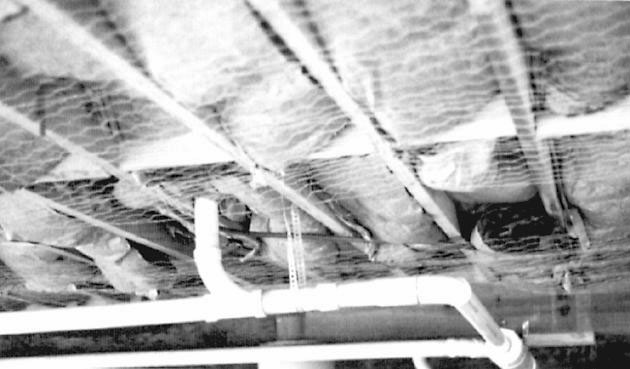

Рис. 1.10. Сантехническая лента, поддерживающая отводящую трубу с нужным уклоном
Диаметр отводящих труб может составлять 2" (50 мм), 3" (75 мм) или 4" (100 мм). Главные трубы должны быть сравнительно большего диаметра, обычно 4" (100 мм) или 6" (150 мм). Отводящие трубы можно подвешивать с помощью сантехнической ленты. Это перфорированная металлическая полоска, позволяющая установить опору, поддерживающую отводящую трубу на нужной высоте с подходящим уклоном (рис. 1.10).
Еще одна существенная часть системы сточных вод защищает жилые помещения от проникновения канализационных газов. Это очень важно, т. к. канализационные газы токсичны и взрывоопасны. Блокирует эти газы очень простое устройство под названием сифон. В более старых сливных системах использовался двухоборотный сифон (S-образный), в современных же системах применяется однооборотный сифон (P-образный), как показано на рис. 1.11. Название сифона происходит от его формы в виде буквы Р. Благодаря этой форме образуется «пробка» стоячей воды между жилым пространством и канализацией. Каждый раз при использовании бытовых сантехнических приборов вода в сифоне заменяется, всегда оставаясь свежей.
Иногда мелкие предметы, например кольца, могут случайно упасть в раковину. Они останутся в сифоне и не попадут в главную сливную трубу до тех пор, пока вода опять не потечет через слив.
а
б

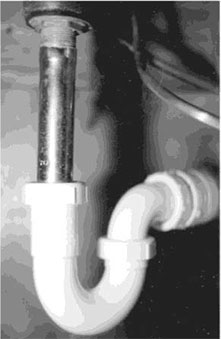

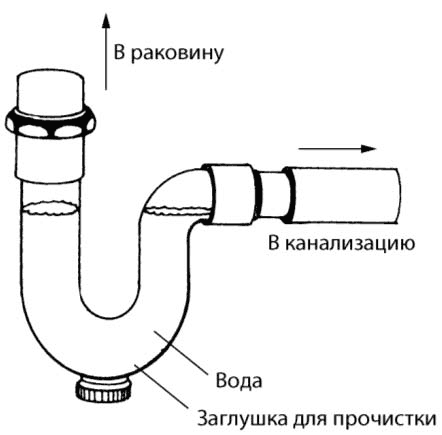

Рис. 1.11. Монтаж стандартного однооборотного сифона. В поперечном разрезе показано, как водосливная пробка препятствует проникновению газов из сточных труб (а). Установленный сифон без заглушки для его прочистки (б)
Сифоны могут устанавливаться как с заглушкой для его прочистки (рис. 1.11, а), так и без нее, как показано на рис. 1.11, б. Снять сифон несложно. Оба типа сифонов позволяют вытаскивать из них потерянные предметы либо удалять крупные предметы, мешающие потоку сточных вод.
Также несложно и установить сифон. Однако необходимо придерживаться так называемого фактора критического расстояния. Проще говоря, это означает, что выпускное отверстие, ведущее в стояк, не должно быть ниже уровня воды в сифоне. Если оно будет находиться ниже, то вода попадет в сифон, тем самым подвергнув жилые помещения неприятным запахам и канализационным газам. Легко подсчитать максимальное расстояние, на котором может находиться сливное отверстие. Сначала определим диаметр сливного отверстия, например 1,5" (38 мм). Далее, разделим его на 0,25", (6,35 мм) которые составляют степень уклона на 1 фут (0,3048 м). В результате получим 6, или вернее 6 футов (1,83 м). Но реально максимальное расстояние должно составить немного меньше чем 6 футов (1,83 м). В данном случае нужно воспользоваться правилом измерения расстояния в целых числах, тогда оно составит 5 футов (1,52 м).
Однооборотные сифоны применяются в сливах любых сантехнических приборов зданий, за исключением унитазов. Дело в том, что в унитазах имеется встроенный P-образный сифон, а также в том, что они соединены с так называемым коленом унитаза.
Во многих областях также требуется установка отстойника (сифона) в главном коллекторе снаружи здания (см. рис. 1.2). Такой отстойник защищает всю систему сточных вод от проникновения неприятных запахов и вредных газов из главного коллектора.
Часто системы сточных вод устанавливаются полностью из пластиковых поливинилхлоридных труб ПВХ (англ. наименование PVC – Poly Vinyl Chloride) подходящих размеров. Однако сливные трубы также могут быть изготовлены из меди, чугуна и жаропрочного стекла. Сливные трубы из стекла хрупкие и используются лишь в случаях, когда коррозийные вещества, например кислоты, сливаются из здания в соответствующий коллектор.
Вентиляция
Как было сказано ранее, вентиляция необходима для подачи воздуха в систему сточных вод, что должно обеспечить соответствующий слив воды. Если воздух не будет поступать, то на некоторых участках системы образуется вакуум (воздушная пробка), препятствующий сливу сточной воды. Вентиляция представляет собой вертикальную трубу, поднимающуюся от сливной трубы вверх через крышу, благодаря чему воздух поступает в канализационную систему, как показано на рис. 1.12.
Как правило, вентиляция необходима для каждой сливной трубы. Это, однако, нецелесообразно и потребовало бы установки трех вентиляционных труб в ванной комнате, трех – в кухне, одной – в прачечной и т. д. Вентиляционные трубы могут быть объединены, как показано на рис. 1.13, поэтому обычно для ванной комнаты, кухни и прочих помещений бывает достаточно одной трубы.
По типу вентиляционные трубы не отличаются от труб, используемых в системе сточных вод. Однако для системы вентиляции принято использовать менее дорогие материалы, поскольку по таким трубам не поступает вода.

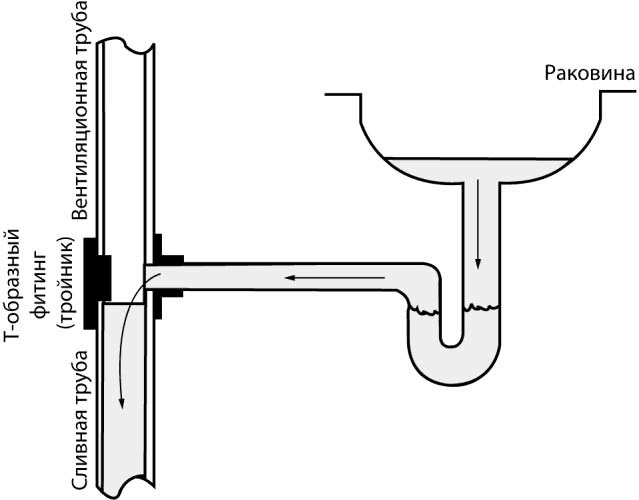

Рис. 1.12. Вентиляция стандартного слива

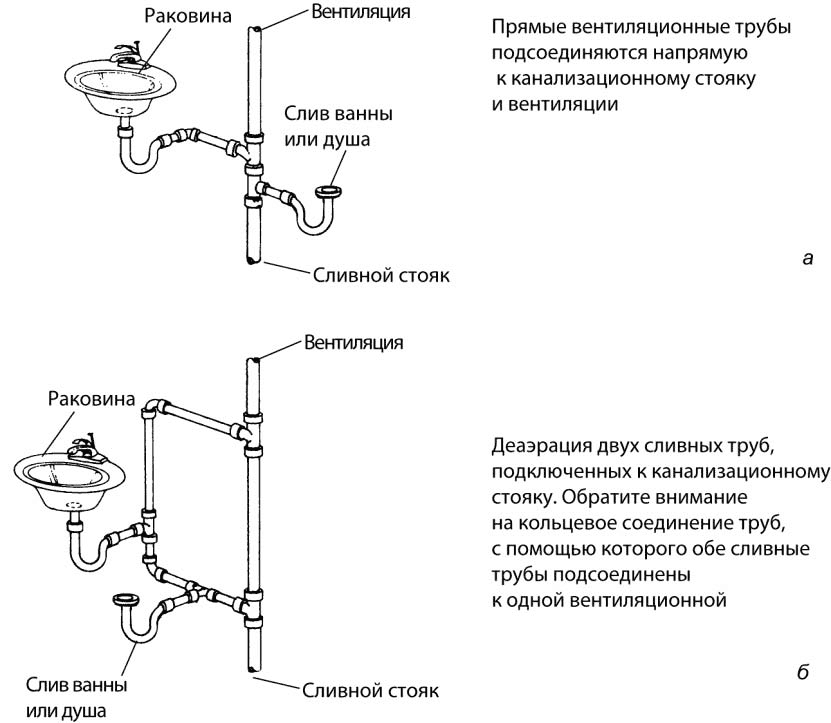

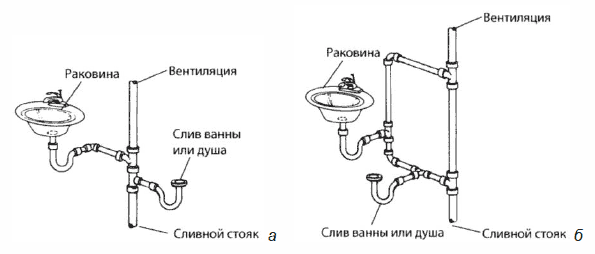

Рис. 1.13. Многотрубные вентиляционные соединения. Прямые вентиляционные трубы подсоединяются напрямую к канализационному стояку и вентиляции (а). Деаэрация двух сливных труб, подсоединенных к стояку. Обратите внимание на кольцевое соединение труб, с помощью которого обе трубы подсоединены к вентиляции (б)
Прочистка труб
Засорение системы сточных вод происходит достаточно часто, и по этой причине рекомендуется использовать трубы с предусмотренными специальными канализационными ревизиями с заглушками, предназначенными для прочистки труб. Они могут располагаться как внутри, так и снаружи здания и должны быть легкодоступными (рис. 1.14).
Примечание. Ревизия (канализационная ревизия) – это небольшой лючок или окошечко в трубе, через которое можно при необходимости заглянуть внутрь трубы или же вставить оборудование, предназначенное для устранения засора.

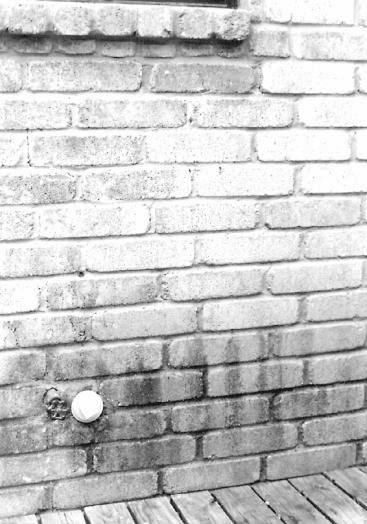

Рис. 1.14. Доступное расположение ревизии с заглушкой для прочистки кухонного слива
Это дает возможность использовать для прочистки засоров канализации приспособления, называемые гибкими тросами. В случае засорения канализации, в которой отсутствует ревизия с заглушкой, иногда приходится проделывать отверстие в трубе для того, чтобы достичь системы слива. Не вызывает сомнения тот факт, что прочистка сливных труб – занятие грязное и временами тяжелое и продолжительное.
Рекомендуется предусмотреть несколько ревизий с заглушками. Было бы даже оптимально установить такую ревизию для каждой трубы, а также для главного коллектора. Стандартная ревизия является частью Y-образного тройника, устанавливаемого в трубе, как это показано на рис. 1.15. Обратите внимание на то, что выходное отверстие, располагающееся под углом к трубе, облегчает использование приспособлений для прочистки. Диаметр тройника должен совпадать с диаметром трубы, а сам тройник должен быть установлен таким образом, чтобы по возможности не препятствовать потоку воды.

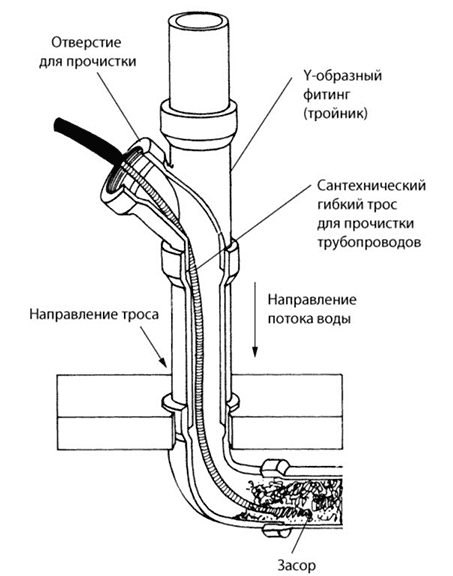

Рис. 1.15. Детальная схема канализационной ревизии для прочистки труб
Глава 2. Сантехнические стандарты
Когда кто-либо решает впервые заняться сантехническими работами, первое, что он или она должны сделать, – это ознакомиться со строительными стандартами в своем районе проживания. Обычно город объединяет все необходимые стандарты таким образом, чтобы человек, производящий сантехнические работы в этом городе, мог пользоваться только одним сводом стандартов. Когда город или округ принимают закон, официально утверждающий стандарты, такой закон называется постановлением. Таким образом, вы можете ознакомиться со стандартами или постановлениями, касающимися сантехнических работ.
Большинство сантехнических работ делятся на три категории:
• работы по ремонту;
• работы по замене;
• работы по монтажу новой сантехники.
Обычно постановления и стандарты не затрагивают работы по текущему ремонту, например починку текущего крана или устранение засора в кухонном сливе. Однако замена сантехнических приборов или труб, а также работы по монтажу нового оборудования (например, при замене устаревшей сантехники, строительстве нового дома или пристройке новой ванной комнаты к старой) регулируются стандартами.
Обычно не составляет труда ознакомиться со строительными или сантехническими стандартами в районе вашего проживания. Просто позвоните или придите в отдел, занимающийся планированием или выдачей разрешений на строительство, и запросите там информацию. У них частенько имеются памятки, содержащие сведения о стандартах и объемах работ, разрешенных непрофессионалам. Некоторые районы даже размещают такую информацию в Интернете. В некоторых районах сантехнические работы разрешается проводить только профессиональным сантехникам, имеющим лицензию, в то время как другие районы разрешают проводить работы частным лицам при условии, что они будут приниматься лицензированным сантехником или местными строительными инспекторами. Следует отметить, что очень мало районов, в которых не требуются такие проверки или соблюдение норм.
Немало времени понадобилось для разработки сантехнических стандартов, содержащих минимальные требования к защите здоровья и безопасности человека, общественного благосостояния и собственности. В стандартах отображены многочисленные аспекты работ, в том числе размер и тип используемых труб, места строительства многоквартирных домов, места расположения офисов крупных и малых предприятий и многие другие факторы.
Допустим, например, что у человека был очень большой старый пятикомнатный дом, который он решил разбить на несколько квартир. Если изначально водопровод и канализация не были предназначены для многоквартирного использования, то их будет явно недостаточно для обеспечения водой всех, а также для отвода всех сточных вод. Новые квартиры, в таком случае, ожидает плохое водоснабжение и засоренная канализация. Соответствие нужным строительным, сантехническим стандартам помогает избежать таких дорогостоящих ошибок.
Сантехнические стандарты
Большинство штатов или провинций, округов и городов приняли сантехнические стандарты на основе одного из нескольких национальных кодексов. В их число входит кодекс Ассоциации строительных инспекторов Америки (BOCA — Building Officials Conference of America), Единый сантехнический кодекс (UPC — Uniform Plumbing Code), Нормативный сантехнический кодекс (SPC — Standard Plumbing Code) или Национальный сантехнический кодекс (NPC — National Plumbing Code) в Канаде. Во всех кодексах нашли свое отражение следующие моменты:
• Проектирование
• Монтаж нового оборудования
• Замена или модификация
• Системы снабжения питьевой водой
• Системы горячего водоснабжения
• Удаление бытовых отходов и сточных вод
• Ливневые канализации
• Газопроводы
Во всех этих стандартах (и некоторых других) содержится информация о необходимой длине труб и диаметре сливных труб для раковин, душа, стиральных машин и других бытовых приборов. Стандарты также регламентируют типы труб, требования к отстойникам, а иногда даже удаленность ванных и туалетов от жилых помещений. Обычно стандарты обновляются каждые три года. Из-за этих обновлений частенько случается так, что при первоначальном монтаже оборудования стандарты были соблюдены, в то время как последующая замена на однотипное оборудование уже может не отвечать требованиям стандартов.
Еще одной составляющей строительных стандартов является разделение территории на зоны. Территория или участок обычно относятся к одной из следующих зон:
• Жилая зона
♦ Односемейный дом
♦ Дом на две семьи
♦ Дом на несколько семей или многоквартирный дом
• Коммерческая зона
• Промышленная зона
• Сельскохозяйственная зона
Город или округ планирует размещение систем водопровода, канализации и сточных вод в зависимости от того, как будет использоваться территория. Обычно можно построить односемейный дом в зоне многоквартирных домов или даже в сельскохозяйственной зоне, но построить промышленное предприятие или многоквартирный дом на территории, предназначенной для строительства жилых односемейных домов, вы не сможете. Городские или окружные системы водоснабжения на такой территории просто не выдержат большой нагрузки.
Разрешения на проведение работ
Как говорилось ранее, вам не понадобится разрешение для того, чтобы починить потекший кран, устранить засор в сливных трубах или даже заменить старые раковины и краны в ванной комнате. В этих случаях вы не изменяете основного расположения коммуникаций, подводящие водопроводные или сливные (канализационные) трубы. Тем не менее вам потребуется разрешение в случае строительства нового сооружения, изменения его размеров или места расположения, улучшения потока и давления воды, преобразования одной системы в другую или ликвидации существующего сооружения.
Первое, что вы должны сделать – это получить информацию в местном отделе планирования или отделе выдачи разрешений. Далее, вам необходимо разработать детальный план проведения работ. Большинству отделов планирования требуется описание основных работ, их ориентировочная стоимость и схема. Далее вам следует оплатить пошлину из расчета ориентировочной стоимости работ. Чем меньше объем работ и их стоимость, тем меньше будет и пошлина.
