2
При устройстве гидроизоляционного ковра на горячую мастику возможна его укладка как послойная, так и одновременная. На холодной мастике укладка должна быть только послойная с интервалом в 12 часов между размещением отдельных слоев. Вслед за наносимой мастикой раскатывают рулон изоляционного материала и приглаживают его. Второй гидроизоляционный слой наклеивают так, чтобы его кромки перекрывали ранее уложенный слой на 70-100 мм. В каждом последующем слое полосы смещают: в двухслойном покрытии на 1/2 ширину полосы, в трехслойном – на 1/3 и т. д. При этом нахлест должен быть одинаков по всей длине. Чтобы при наклеивании полотен не оставалось пузырей, полотна необходимо хорошо разглаживать и промазывать края мастикой. Плохо прижатый край рулонного материала может пропускать влагу с последующим разрушением гидроизоляционного ковра. Деформационные швы основания пола при устройстве безнапорной гидроизоляции покрывают всеми слоями ковра и двумя дополнительными слоями стеклоткани или густой металлической сетки.
При большой интенсивности воздействия жидкостей на пол число гидроизоляционных слоев увеличивают в два раза. Обычно это бывает в помещениях, где присутствуют процессы, связанные с большим потреблением воды.
В современных технологиях оклеечную гидроизоляцию часто заменяют стяжками из растворов, обладающих водоотталкивающими свойствами. При этом достигается полная водонепроницаемость, увеличение срока эксплуатации строительных конструкций, повышение коррозийной стойкости. Материалы используются в соответствии с инструкцией изготовителя.
Традиционно для гидроизоляционного слоя применялся водонепроницаемый безусадочный цемент (ВБЦ) или портландцемент с уплотняющими добавками (алюминат и нитрат натрия, гидрат окиси железа и др.). Современные строительные технологии пополнились целой серией гидроизоляционных материалов ГИДРО, дающих поразительный эффект. Гидро-S и Гидро-SII применяют для получения водонепроницаемых слоев. Чтобы получить цементно-песчаный или бетонный растворы, ГИДРО-S может использоваться в тех же пропорциях, что и обычный цемент (для создания абсолютно водонепроницаемых растворов), а также в определенных пропорциях с обычным цементом (для приобретения растворами необходимой степени водонепроницаемости). Для этого одну часть цемента ГИДРО-S (450–600 кг в зависимости от требуемой марки) смешивают с 2–3 частями чистого (без глинистых органических включений) песка модулем крупности 0,6–1,5 мм в основной своей массе. Толщина наносимого слоя должна быть не менее 3 см. Раствор наносят в три захода с хорошим уплотнением каждого слоя. Новый слой наносят только после схватывания предыдущего. В случае появления усадочных трещин, на второй-третий день после нанесения нужно хорошо затереть тем же составом.
Ручным способом цементную изоляцию наносят при относительно небольших (до 100 м
2
Каждый последующий слой должен быть нанесен на отвердевшую поверхность не позднее, чем через сутки после нанесения предыдущего слоя при применении портландцемента и не позднее, чем через 30 минут при использовании ВБЦ или ВРЦ. До нанесения последующего слоя каждый отвердевший предыдущий слой изоляции обдувают сжатым воздухом и смачивают водой, а в случае перерыва в работе – очищают пескоструйными аппаратами или стальной щеткой с последующим обдуванием сжатым воздухом и смачиванием водой.
На практике часто приходится сталкиваться с ситуациями, когда традиционные методы гидроизоляции не дают надлежащего эффекта. В этом случае необходимо прибегать к новейшим технологическим разработкам, которые появились на строительном рынке. Одной из таких разработок является продукция немецкой фирмы «Deitermann» (Дайтерман), специализирующейся на разработке гидроизоляционных материалов на минеральной основе. Однокомпонентный гидроизоляционный материал Superflex D1 на основе высококачественного цемента с добавками капиллярнодействующих синтетических компонентов поступает в торговлю в готовом к употреблению виде. После добавления воды и перемешивания до однородной массы (консистенция сметаны) материал в течение 2 часов можно наносить на любые минеральные (бетон, камень, кирпич и т. п.) поверхности, получая высокоэффективную гидроизоляцию. Имея большую водонепроницаемость, Superflex D1 свободно пропускает газы, не давая им скапливаться в объеме пола. Одновременно полностью перекрывается возможность поднятия влаги по капиллярам. Характерными особенностями Superflex D1 являются:
– быстрая и легкая обработка поверхностей, высокая адгезия с основой и последующим декоративным покрытием;
– схватывание происходит без создания внутренних напряжений и трещин;
– высокая водонепроницаемость даже для влаги под давлением 0,5 атм;
– стойкость к действию химических веществ, агрессивных сред, механических нагрузок;
– долговечность и морозостойкость, отсутствие налетов и вредных воздействий на основание;
– сохранение изолирующих свойств при трещинах в строительной конструкции.
Подготовка поверхности сводится к зачистке ее от грязи и отслоившихся частиц. Причем Superflex D1 наносится на влажную поверхность, что значительно расширяет сферу его применения при изоляции действующих влажных поверхностей. Легкость нанесения дает возможность выполнять качественную гидроизоляцию даже без практических навыков исполнителя. Хороших результатов можно достичь, используя Superflex D1 для гидроизоляции ванных комнат, пола подвала и даже бассейнов.
Теплоизоляция пола
Тепловая изоляция пола играет важную роль в сохранении температурного режима внутри помещений и снижении расходов на отопление. Температура на поверхности пола является основным фактором, определяющим комфортность помещения. Теплые полы снижают количество простудных заболеваний, особенно у детей, которые любят возиться на полу. Поэтому температура поверхности пола должна быть ниже температуры воздуха в помещении на 2 °C.
В горизонтальных конструкциях пола теплопередача (проникновение холода) происходит более интенсивно, чем в вертикальных стенах. Поэтому теплоизоляция пола особенно важна, если пол уложен по грунту или по перекрытию, разделяющему помещения с разными температурными режимами (комната и холодный подвал). В помещениях с одинаковым режимом отопления излишняя изоляция приводит к удорожанию строительства.
Каждый строительный материал способен передавать тепло, но степень этой передачи различна. Поэтому для улучшения теплового режима помещений с отапливаемым режимом в полах устраивают теплоизолирующие прослойки или настилают покрытия с минимальным поглощением тепла (рис. 2). Основной особенностью теплоизоляционных материалов является их высокая пористость и, следовательно, малая средняя плотность и низкая теплопроводность. Способность пола поглощать тепло определяют с помощью так называемой искусственной ноги. Для этого контролируют убывание тепла в течение определенного отрезка времени. Различают теплый, средний и холодный пол.
Т е п л ы м и считают полы, покрытие которых выполнено из древесины (паркет, доски).
С р е д н и е полы – из пробкового линолеума, ксилолита, поливинилхлорида с изолирующей прокладкой.
Х о л о д н ы е полы – это большей частью полы, вымощенные плиткой или цементной стяжкой, наносимой непосредственно на бетонное основание.
Применение теплоизоляционных материалов позволяет уменьшить массу конструкций, снижая тем самым динамические и статические нагрузки на несущие конструкции здания.
Материалы, которые используют для тепловой изоляции пола, под действием приложенных нагрузок могут сжиматься, поэтому они должны обладать минимальной деформацией при сжатии и низкой теплопроводностью. К наиболее распространенным теплоизоляционным материалам, представленным на современном рынке, можно отнести: минеральную вату, стекловату, пенополиуретан, вспененный синтетический каучук и т. д.

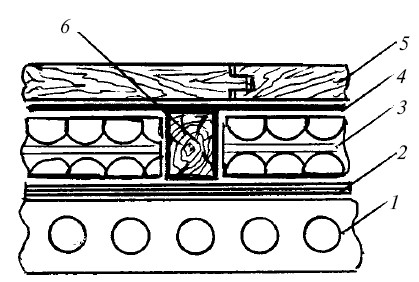

Рис. 2. Теплоизоляция в случае наличия перекрытия, разделяющего помещения с разными температурными режимами: 1 – плита перекрытия; 2 – гидроизоляция; 3 – теплоизоляция; 4 – пароизоляция; 5 – настил пола; 6 – лага
Кроме того, современная промышленность выпускает специальные плиты на перлитобитумной и битумнополистирольной основе, плиты из пеностекла, заливочные системы и некоторые другие изделия с теплотехническими и влагостойкими характеристиками, удовлетворяющими предъявляемым к ним требованиям. Рассмотрим подробнее свойства основных материалов, которые используют для утепления полов.
Минеральная вата на каменной основе отличается высокой тепло– и звукоизоляционной способностью, огнестойкостью, хорошими водоотталкивающими свойствами, высокой сопротивляемостью механическим воздействиям. Для утепления полов минеральную вату поставляют в виде гибкого мата или твердой плиты. Гибкий мат изготавливают из гидрофобизированной минеральной ваты. Плотность гибкого мата составляет приблизительно 30 кг/м
3
Твердые минераловатные плиты обладают большей жесткостью. Минераловатные плиты (мягкие, полужесткие, жесткие и повышенной жесткости) на синтетическом связующем выпускают согласно ГОСТ 9573. Их чаще всего используют для утепления полов, уложенных по грунту. Сторону плиты, обладающую более высокой жесткостью, маркируют синей полосой. Плиты укладывают таким образом, чтобы маркированная сторона находилась сверху. Минераловатные плиты на синтетическом связующем (фенолоспирте, растворе или дисперсии карбамидного полимера и др.) впервые стали изготавливать по технологии, разработанной в УралНииСтройпроекте. Помимо минерального волокна и раствора полимера в гидромассу стали вводить пенообразователь. По мере совершенствования технологий стали выпускать минераловатные плиты, скорлупы и сегменты с синтетическим, битумным и неорганическим связующим (цементом, глиной, жидким стеклом и др.). Размеры и физико-механические показатели минераловатных материалов приведены в табл. 1.
Экструдированный пенополистирол является весьма перспективным теплоизоляционным материалом. Это новый для отечественной строительной индустрии материал, который характеризуется равномерной микроячеистой закрыто-пористой структурой и максимальной стабильностью теплотехнических и физико-механических свойств во времени по сравнению с другими видами утеплителей. Уникальные физико-механические и теплотехнические свойства экструдированного пенополистирола являются следствием технологического процесса, позволяющего получать из расплава полимера жесткую пену с равномерной микроячеистой структурой и нулевой капиллярностью.
Экструзионный способ производства в данном случае предопределяет важнейшие особенности структуры получаемого полистирольного пенопласта, который нельзя достичь никакими методами переработки полимерной композиции в пенопласт.

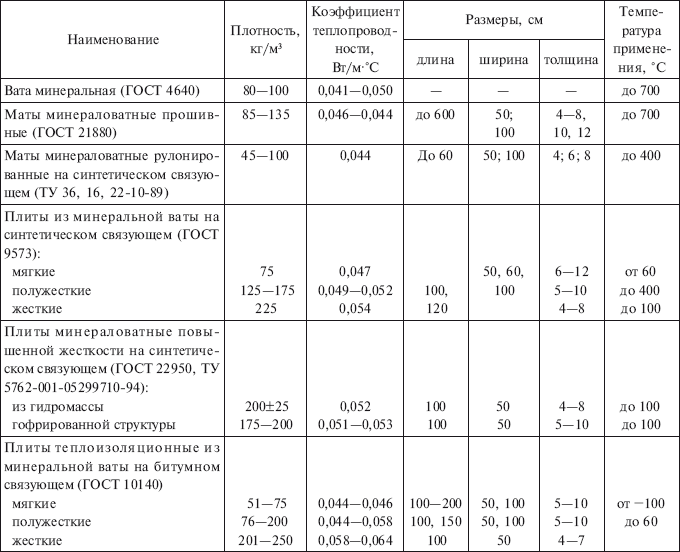

Таблица 1
Физико-механические показатели минераловатных материалов
К положительным качествам экструдированного пенополистирола в данном случае относятся:
– отсутствие капиллярности (закрытопористая структура);
– размер ячеек пенопласта (от 80 до 180 мкм);
– степень однородности ячеек (монодисперсность по Гауссу).
Сравнительные микроскопические исследования морфологической структуры материала показывают, что отечественный экструдированный пенополистирол ни в чем не уступает своему зарубежному аналогу (продукции фирмы The Dow Chemical). Материал обладает практически нулевым водопоглощением за исключением поверхностной сорбции. Нулевая капиллярность экструдированного пенополистирола подтверждается отечественными стандартами (ГОСТ 15-588-86 и ТУ 2244-01-179530000-97). Благодаря своей структуре экструдированный пенополистирол отличается высоким сроком службы и обеспечивает эффективное и экономичное решение проблемы теплоизоляции полов, подвергающихся различным нагрузкам в процессе эксплуатации. Он с успехом применяется для теплоизоляции полов первых этажей, подвальных помещений, а также промежуточных этажей.
Кокосовое волокно в качестве теплоизоляционного материала в нашей стране стало применяться сравнительно недавно. Традиционно этот материал использовался при производстве матрацев, диванов, обивке кузовов машин и т. п. Сейчас кокосовое волокно стало применяться как теплоизоляционный строительный материал и завоевало широкую популярность на рынке строительных материалов. Этот экологически чистый материал с прекрасными теплоизоляционными свойствами соответствует самым строгим стандартам высокоэффективных акустических и термических изоляторов. Поставляют изделия из кокосового волокна в виде плит, рулонов или полос.
Плиты из кокосового волокна являются идеальным решением для множества проблем акустической и тепловой изоляции. Их часто применяют для изоляции первых этажей зданий, для снижения ударных и акустических шумов, достигая при этом впечатляющих результатов.
Рулоны из кокосового волокна очень универсальны и дают возможность оптимизировать инсталляционные затраты. Техническая эффективность рулонов с течением времени не претерпевает практически никаких изменений. Они поддерживают свойства по акустической и термической изоляции на протяжении многих десятилетий.
Полосы из кокосового волокна в основном используются в нишах между деревянным полом и дранкой, где их применение дает превосходные результаты в снижении шумов, и являются прекрасным средством по устранению «акустических мостиков».
CorKoco – это комбинация двух натуральных материалов (кокосового волокна и черного пробкового агломерата), позволяющая достигнуть превосходных результатов благодаря дополняющим друг друга теплоизоляционным характеристикам. Стабильность в размерах позволяет CorKoco быть лучшим техническим решением там, где это необходимо. Эти материалы композиционные и существуют в нескольких вариантах поставки:
– CorKoco (1 + 1) – 1 лист кокосового волокна + 1 лист черного пробкового агломерата;
– CorKoco (2С + 1 А) – 2 листа кокосового волокна + 1 лист черного пробкового агломерата;
– CorKoco (2А + 1 С) – 1 лист кокосового волокна + 2 листа черного пробкового агломерата.
Кокосовое волокно является продуктом, абсолютно безвредным для окружающей среды и конечного потребителя, так как при его производстве не используются химические реактивы. Прочность, долговечность и эластичность делают кокосовое волокно универсальным материалом, который превосходно подходит для рынка акустических и термических изоляторов. Изоляционные материалы из кокосового волокна обладают следующими основными характеристиками:
