Испытать новинку удалось лишь зимой 1885 г. [18] Ледокол «сделал рейс» из Гётеборга до г. Винги через покрытый льдом толщиной до 32 см (около 13'') залив. Для работы во льдах «Исбритарен» оборудовали водяными цистернами (water-ballast) в оконечностях. При движении по чистой воде заполнялась кормовая цистерна, а носовая оставалась пустой. При ледокольных работах заливали воду в «носовой резервуар», причем скорость хода во льдах снижалась до 8,5 уз. Считалось, что на таком ходу ледокол разбивал гладкий лед толщиной до 20 см (8'').
Из-за своего широкого и ложкообразного носа «Исбритарен» даже при полной мощности машины не мог продвигаться через битый («мягкий») лед. Прилипавшие лед и снег не отделялись от корпуса и мешали продвижению судна.
В Норвегии в 1878 г. построили ледокол «Мильнер» («Mjöner»)[19] для Христиании (ныне Осло), а спустя 11 лет – «Тор» («Thor») для Драммена. Почти одновременно начинается постройка 350-сильных ледовых буксиров для замерзающих портов и в Голландии.
В Финляндии в 1877 г. появился ледокольный пароход («пароход-ледокол») «Экспресс» мощностью 400 л. с., предназначенный для линии Гангэ – Стокгольм, но только спустя 15 лет начал работать настоящий ледокол («Муртайя»).[20]
Первые европейские ледоколы предназначались в основном не столько для разламывания сплошных ледяных полей, сколько для разрушения массы льда, приносимого ветром и течением, для регулирования его движения и предупреждения наводнений в период ледохода, для более раннего вскрытия рек, заливов и гаваней.
Мощность паровых машин ледоколов не превышала 1200 л.с. Причем преобладали мелкие суда, более или менее сильных судов из них (мощностью 600–1200 л.с. и водоизмещением 600–800 т) было совсем немного. Это уже упоминавшиеся 3 «айсбрехера» для Нижней Эльбы (№ I, II, III), «Берлин» на Одере, бременский «Донар», шведский «Исбритарен», норвежский «Мильнер», датские «Брудерен», «Старкоддер», «Е. З. Свитцер», «Тор», «Мильнер», финляндская «Муртайя».

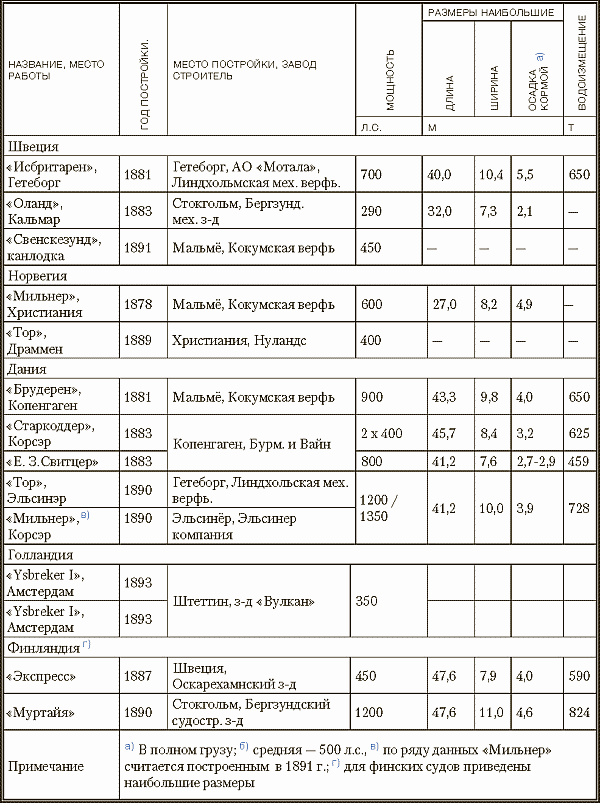

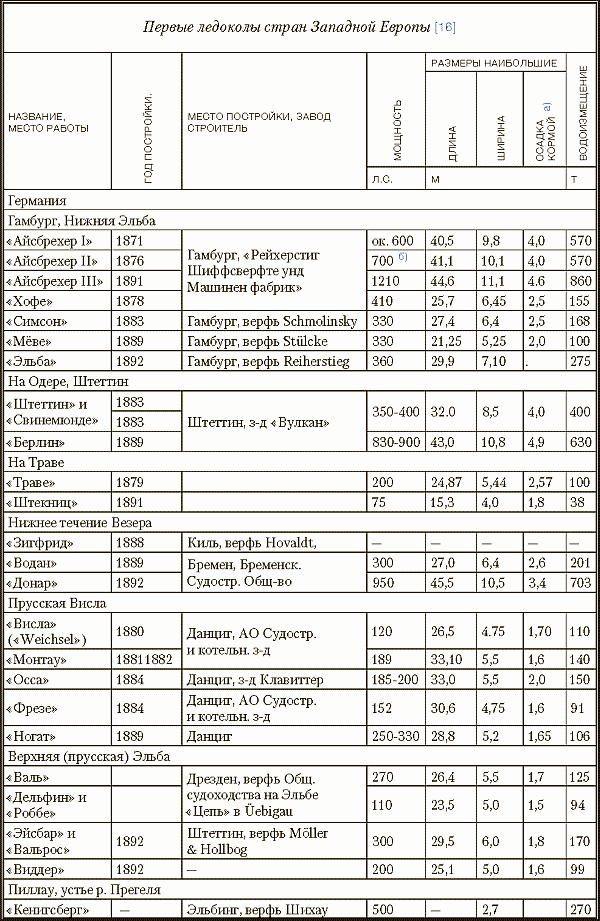

Таблица 2

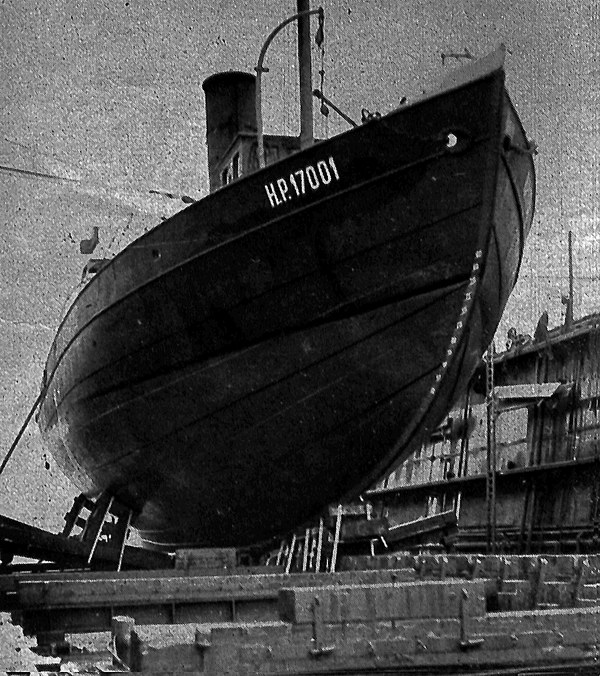

Рис. 005 а. Первый германский ледокол «Eisfuchs» (бывш. «Айсбрехер 1») в доке (вид на носовую оконечность ледокола). 1951 г.

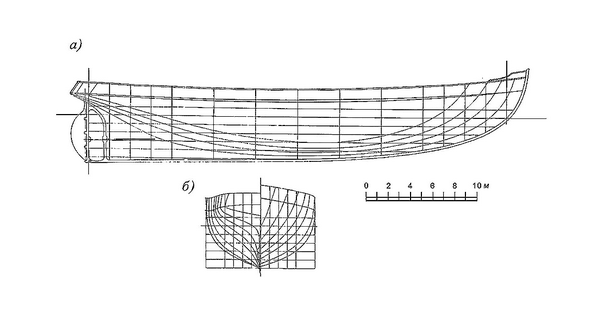

Рис. 005 б. Теоретический чертеж ледокола «Айсбрехер 1»: а) проекция «бок», б) проекция «корпус»

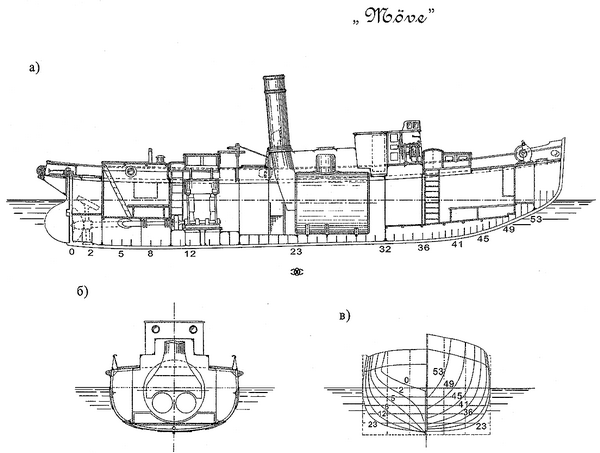

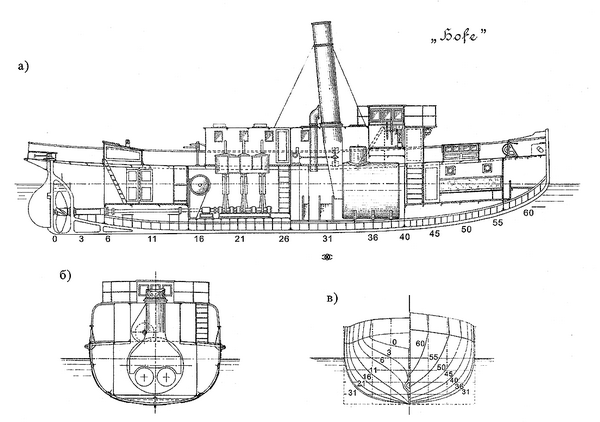

Рис. 006. Малые речные ледоколы «Хофе» («Hofe») и «Мёве» («Möve»): а) продольный разрез, б) сечение по миделю, в) проекция «корпус» теоретического чертежа

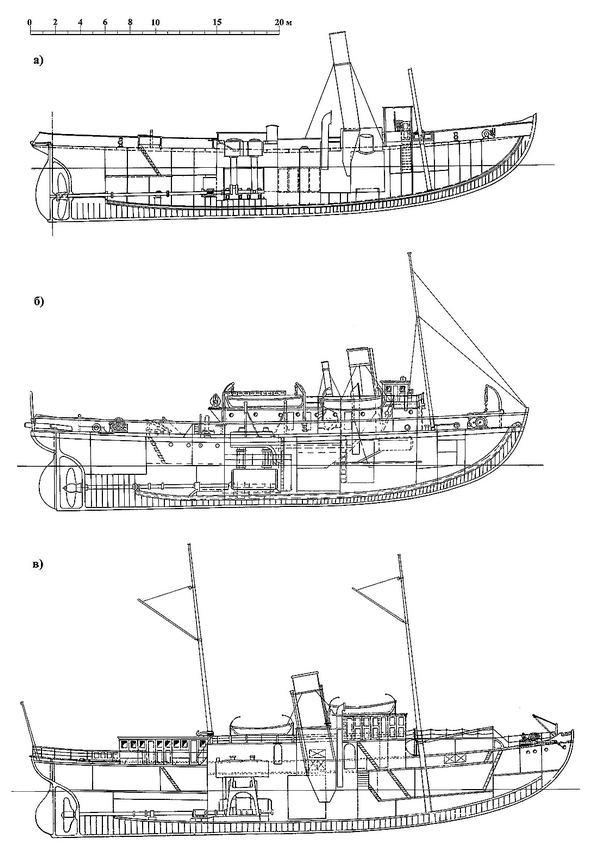

Рис. 007. Первые европейские ледоколы, продольный разрез: а) «Айсбрехер 1», б) «Исбритарен», в) «Брудерен».

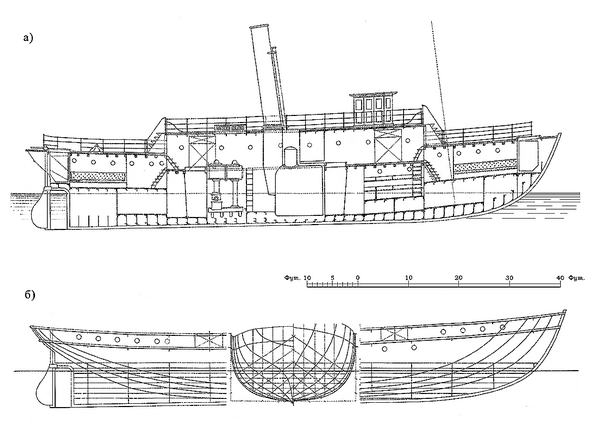

Рис. 008. Теоретический чертеж ледокола «Айсбрехер 1»: а) проекция «бок», б) проекция «корпус»

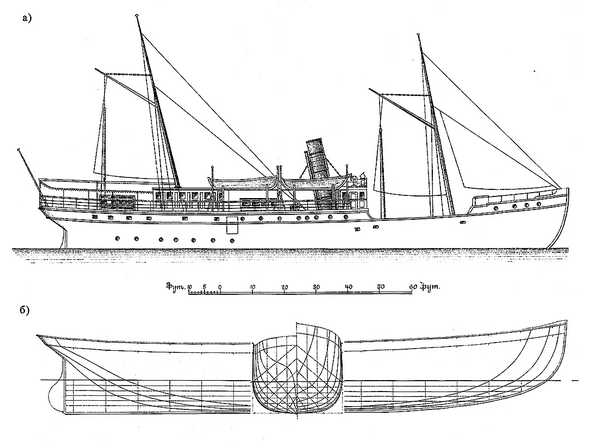

Рис. 009. Ледокольный пароход «Оланд»: а) вид сбоку, б) теоретический чертеж
II. О русском первенстве
В одной из иностранных табличных сводок первых ледоколов Европы (подобной приведенной в табл. 2) были названы 3 российских ледокола, построенных в 1877–1891 гг. (рижские «Симсон» и «Геркулес» и одесский «Ледокол 1»).[21] {16}
Однако отечественные популяризаторы истории техники считали, что первым ледоколом в мире являлся небольшой буксир «Пайлот» Бритнева, примененный им для ломки льда в Финском заливе между Кронштадтом и Ораниенбаумом в 1864 г.!
Найти чертежи или хотя бы рисунок внешнего вида этого первенца до сих пор не удалось. Думается, что в данном случае речь идет не о создании технического новшества, а о местном рационализаторском предложении. Известно, что Бритнев изменил на «Пайлоте» форму форштевня – срезал его под острым углом к горизонту воды, что позволяло судну всходить на лед и проламывать его тяжестью корпуса. В последующие годы на нескольких буксирных судах появились форштевни подобной формы. Это действительно помогало им работать во льдах, но и только. Когда нашим портам и гаваням понадобились специальные суда для ломки льда, пришлось их заказывать за границей, ориентируясь на разработанные и испытанные там образцы.
Ничего удивительного и предосудительного в том, что отечественные ледоколы появились через 20 лет после начала их использования в Европе, нет. В 70-х гг. XIX в. Российской империи было не до ледоколов. После Русско-турецкой войны 1877–1878 г., расстроившей государственный бюджет, тратиться на такие «игрушки» было бы не по-хозяйски, тем более что и в 70-х, и в начале 80-х гг. ледоколы не считались первой необходимостью. Сначала требовалось подвести железные дороги к основным портам (пусть и замерзающим), затем привести эти порты в мало-мальски современное состояние, а фактически построить их заново, углубить подходы, обеспечить новым оборудованием портовое хозяйство…
Как отмечалось в начале XX в. в одном из обзоров российского портостроения, «развиваясь в глубине страны, сеть железных дорог вместе с тем стала постепенно приобретать пункты соединения их с морем, где возникали новые порты или соответственно приспособлялись порты, ранее уже существовавшие. В 1850 году только возле С.-Петербурга имелись железные дороги, притом ничтожного протяжения (468 верст). В период 1850–1880 гг. железные дороги Европейской России примкнули: к Балтийскому морю в Ревеле и Балтийском порте, в Риге и в Либаве; к Черному – в Одессе, Николаеве, Севастополе и Поти; к Азовскому – в Геническе, Таганроге и Ростове. С 1880 г. новыми пунктами примыкания железных дорог к морским берегам явились: в Белом море – Архангельск, в Балтийском – Пернов и Виндава; в Черном – Феодосия, Новороссийск и Батум; в Азовском – Керчь, Бердянск и Мариуполь; в Каспийском – Петровск и Баку… Вторая половина XIX столетия, особенно же последнее его двадцатилетие, ознаменовалось в России интенсивным железнодорожным строительством, развитием судоходства на внутренних водных путях и оживлением товарообмена» {17}.
«Предъявление к портам новых требований, вызываемых условиями подачи, перемещения, хранения и перегрузки железнодорожных грузов, совпало с предъявлением к ним также новых требований и в отношении изменившихся условий морского судоходства. Для железных дорог стали необходимыми обширные портовые территории, непосредственно примыкающие к линиям причала. Замена парусного торгового флота паровым и постоянное увеличение размеров и глубины осадки морских пароходов требовали глубоких подходов к портам, глубоких и обширных, притом вполне защищенных от волнения портовых бассейнов с набережными, доступными для непосредственного причала к ним пароходов… Как при улучшении этих портов, так и при устройстве новых, потребовалось производить весьма крупные строительные работы для образования в каждом порту главнейших его сооружений… В период исполнения работ такого характера русское портостроительство вступило в конце шестидесятых и в семидесятых годах XIX века. Преимущественно эти же работы заняли и все последнее тридцатилетие, потребовав затраты весьма значительных сумм из средств казны…» Программа работ по приведению портов «в соответствие с … потребностями торговли и судоходства» была выработана в МПС лишь в 1883 г., а выполнялась с 1884 по 1895 г. {18}
Отечественные ледоколы начали появляться на акватории наших портов тогда, когда они потребовались, а суммы на постройку и эксплуатацию этих специальных дорогостоящих судов стали окупаться путем портовых сборов, таможенных пошлин и снижением фрахта (т. е. значительно возросшим объемом внешней торговли страны, на 70 % и более осуществлявшейся морским транспортом).
К этому времени в странах западной Европы эксплуатировались уже десятки различных «ледоколов»… И уж если говорить о первенстве, то построенный для устья Эльбы в 1871 г. германский «Айсбрехер 1» появился раньше и первого ледокольного буксира Кронштадта «Пожарный барказ № 2», и николаевского «Ледокола 1». Именно использование германского «снаряда» для ломки льда привело к появлению подобных ему судов в Швеции, Дании, Норвегии и в России. Конструкция первых ледоколов была далека от совершенства, но «снаряды» Штейнгауза, Свенсона и Рунеберга пробивали дорогу первым российским ледоколам, получившим таким образом сначала более удачные ледокольные формы, а затем и бóльшую мощность механизмов.

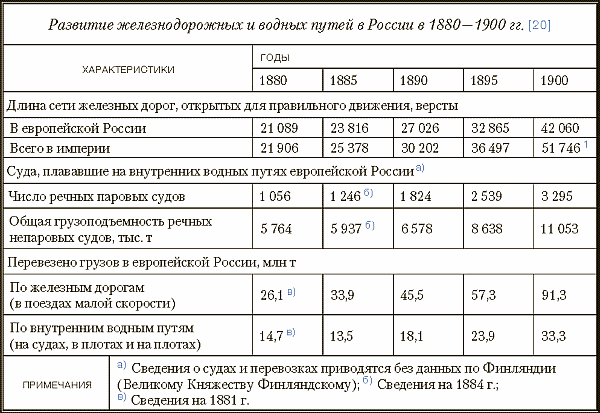

Таблица 3
1
III. Что такое ледокол?
Четкое понятие о том, что такое ледокол, сложилось не сразу, и даже в XX в. определения давались разные.
В самой известной отечественной энциклопедии конца XIX – начала XX в., изданной Брокгаузом и Ефроном, это определение отсутствует. В справке (статье) «Ледокольные работы» приводится объяснение назначения этих судов: «Для борьбы с сильными заторами в устьях рек, а также для расчистки судового хода в портах при толстом слое льда применяются специальной конструкции пароходы-ледоколы» {19}.
В «Новом энциклопедическом словаре» (под ред. К. К. Арсеньева) статья «Ледоколы» имеется, но определения нет. Для ориентирования читателя излагается история технического совершенствования пароходов, способных «искусственно поддерживать навигацию во льду», «пробиваться через лед», «имеющих назначение только проводить суда во льду и, в случай аварии, спасать их». Зато впервые приведена классификация ледоколов, которые подразделяются на «специальные Л.», иначе – «чисто служебные для проводки обычных судов», и «пароходы зимнего плавания»…, «могущие самостоятельно совершать свой путь во льдах». «По району своих работ служебные Л. делятся на две группы: Л. портовые и Л. морские. Первые служат для очистки гаваней ото льда и перестановки судов во льду в гавани; вторые проводят суда по морю от порта до открытой воды» {20}.
Спустя четверть века в одном из первых отечественных технических справочников (1930 г.) появилось такое определение: «Ледокол, судно, предназначенное для ломки льда и поддерживания зимней навигации…» {21}, а в морском справочнике (1934 г.) – такое: «Ледокол – особый вид судна, предназначенный для плавания во льдах и для проводки через льды других судов…» {22}. Наконец, в вышедшем через 5 лет одном из лучших отечественных морских словарей тип судна определяется точно и подробно: «Ледоколы (Ice-breakers) – служебные суда, предназначенные для поддержания навигации в зимнее время в замерзающих портах, а также для обеспечения плавания судов в ледовых условиях Арктики. В военном флоте относятся к судам вспомогательного назначения. Имеют корпус особо прочной конструкции, с часто расположенными шпангоутами и толстой стальной обшивкой, иногда сдвоенной (особенно в носовой части); имеют сильные машины. Л. разбивает сравнительно тонкий лед просто с разбега носом, а при более толстом льде вползает на лед наклонным форштевнем и ломает его своей тяжестью. Своеобразные обводы Л. обусловливают отвод отдельных льдин в стороны, так что за Л. образуется свободный проход. Винты Л. делаются особо прочными и защищаются от льдин расширенной кормой. Водонепроницаемые переборки, многочисленные отсеки и мощные водоотливные средства предохраняют Л. от потопления при пробоинах льдинами его корпуса» {23}.
Далее следует статья, в которой объясняется понятие «ледорез» (стоит обратить внимание на то, что в английском языке никакой разницы между терминами «ледокол» и «ледорез» нет): «Ледорез (Ice-breakers) – специальное судно, обводы, крепость корпуса и сила двигателя которого приспособлены к ломке льда. Л., благодаря своим острым образованиям как бы режут лед; отсюда и термин – Л.» {24}.
Еще почти через четверть века в очередном морском словаре {25} статья «Ледоколы» из словаря Самойлова (1939 г.) фактически повторяется. И только в новом «Морском словаре» (1959 г.), подготовленном военными моряками, ранее приведенные понятия расширяются, уточняются и наконец-то классифицируются:
«Ледоколы (ice-breakers) – суда специальной постройки, предназначенные для поддержания навигации зимой в замерзающих морях, на водохранилищах и для плавания судов в Арктике. Л. бывают линейные, вспомогательные и рейдовые, а также ледокольные суда …» {26}.
Если вспомнить первое определение, то «круг» замыкается: ледоколами считаются суда, предназначенные и «для поддержания зимней навигации», и «для плавания во льдах (ледокольные суда)»?! Последнее отечественное справочное издание – «Морской энциклопедический словарь» – оставляет за ледоколом только первую функцию – поддержание навигации:
«Ледокол, служебно-вспомогательное судно, прокладывающее путь (канал) транспортным судам в замерзающих бассейнах путем разрушения ледового покрова и служащее для поддержания навигации… По назначению различают: Л. – лидеры – наиболее мощные, возглавляющие проводку; линейные Л., выполняющие работу по проводке, околке и буксировке; вспомогательные Л. … Перспективным является разделение Л. на классы по мощности ЭУ <энергетической установки. – В. А.>, а также по ледопроходимости…» {27}.
Ограничивается сам тип судна-ледокола, так как вводится понятие «судно ледового плавания – судно, предназначенное для самостоятельного плавания в полярном бассейне и для следования за ледоколами в особо тяжелых ледовых условиях. Классификационными обществами С. л. п. присваиваются соответствующие ледовые классы, определяющие повышенные требования к прочности корпуса, мощности ЭУ, винтам, гребным валам, рулевому устройству. Форма корпуса С. л. п. промежуточная между формой обычных транспортных судов и ледоколов….» {28}. В свою очередь появляется разновидность судов ледового плавания – ледокольно-транспортные суда: «Ледокольно-транспортное судно, грузовое судно [22] для систематического плавания во льдах арктических и замерзающих неарктических морей в течение всего навигационного периода как под проводкой ледокола, так и самостоятельно» {29}.
Несмотря на ряд неточностей, можно констатировать, что все «ледокольные суда» (по определениям первой половины XX в.) в соответствии с назначением были разделены на ледоколы (тип служебно-вспомогательного судна в торговом флоте или вспомогательного в военном флоте) и суда ледового плавания, т. е. на различные по типам суда, имеющие такие элементы конструкции, благодаря которым они могли плавать во льдах самостоятельно или под проводкой ледокола.
Все эти определения продолжают уточняться. Так, в ходе совершенствования основных служебных (отраслевых) документов по строительству судов в России появились «Правила классификации и постройки морских судов». В последних правилах (2003 г.) говорится следующее:
➀ Ледоколы – специализированные суда, предназначенные для выполнения различных видов ледокольных операций: проводки судов во льдах, преодоления ледовых перемычек, прокладки канала, буксировки, околки, выполнения спасательных работ. При выполнении ледокольных операций используются два основных режима ледового плавания: непрерывный ход или работа набегами.
➁ Суда ледового плавания – суда, предназначенные для самостоятельного плавания во льдах, включающего движение в разводьях между льдинами, преодоление стыков ледяных полей и участков относительно тонких сплошных льдов, или плавания во льдах под проводкой ледокола {30}.
§ 1. Русская терминология конца XIX – начала XX в.
Итак, четкого определения понятий ледокол, ледорез, ледокольное судно и т. д. на рубеже XIX–XX вв. не существовало. Суда, применявшиеся для борьбы со льдом, по своим свойствам и роду эксплуатации в документах и печатных работах в рассматриваемый период определялись как: «ледоколы», «ледокольные», «ледорезные», «буксирно-ледорезные» и т. д. Аналогично владельцы вносили названия своих судов в различные справочники как хотели, то считая их «ледокольными» или «ледорезными», то опуская подобные определения.[23] Из-за отсутствия четких определений и классификации судов ледового плавания точно так же произвольно или приблизительно называли их авторы публикаций, посвященных истории начального развития ледокольного флота.
