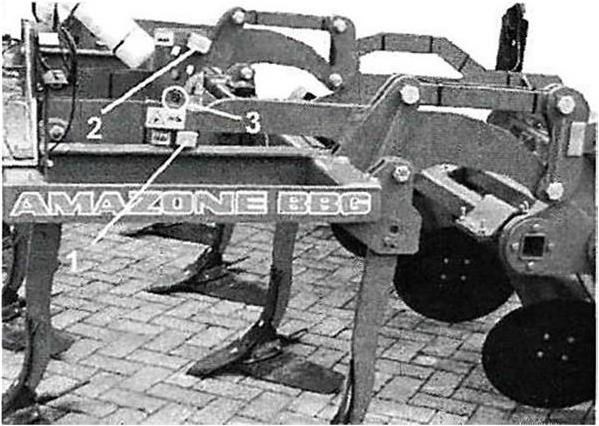

Рисунок 2.5 – Срезной болт: 1 – срезной болт; 2 – четырёхгранный эксцентриковый палец
2.3 Регулировки культиватора и эксплуатация
2.3.1 Установка глубины хода при помощи эксцентриковых пальцев
Агрегат находится в поднятом состоянии и закреплен от непредвиденного опускания.
Для точного ведения на заданной глубине хода имеется возможность регулировки катка на задней части агрегата. При перестановке и/или поворачивании эксцентрикового пальца 1, появляется возможность для бесступенчатой регулировки рабочей глубины (рисунок 2.6). После перестановки эксцентрикового пальца вверх рабочая глубина уменьшается. После перестановки эксцентрикового пальца вниз рабочая глубина увеличивается.
При поворачивании эксцентрикового пальца из положения 1 (глубоко) в положение 4 (неглубоко) производится точная регулировка рабочей глубины. Выбранные места установки и цифры на упорах эксцентриковых пальцах должны соответствовать.
2.3.2 Регулировка глубины сферических дисков
Извлеките фиксирующий палец с пружинной защелкой.
Установите эксцентриковый палец 1 (рисунок 2.6) выше/глубже и/или поверните.
Закрепите фиксирующий палец с пружинной защелкой.

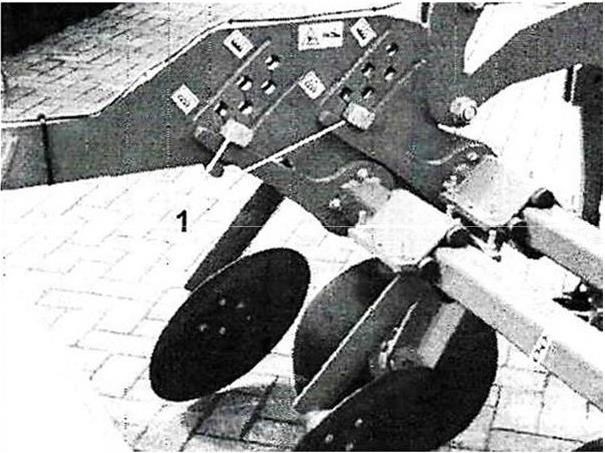

Рисунок 2.6 – Регулятор глубины сферических дисков: 1 – эксцентриковый палец
2.3.3 Регулировка рабочей глубины лап
Извлеките фиксирующий палец с пружинной защелкой.
Установите эксцентриковый палец 1 (рисунок 2.7) выше/глубже и/или поверните.
Закрепите фиксирующий палец с пружинной защелкой.
Если характер вхождения лап в почву не устраивает, установите эксцентриковый палец 2 (рисунок 2.7) вниз (непосредственно над рычагом катка).
Таким образом лапы будут нагружены дополнительно массой катка через рычаг 3 катка (рисунок 2.7).

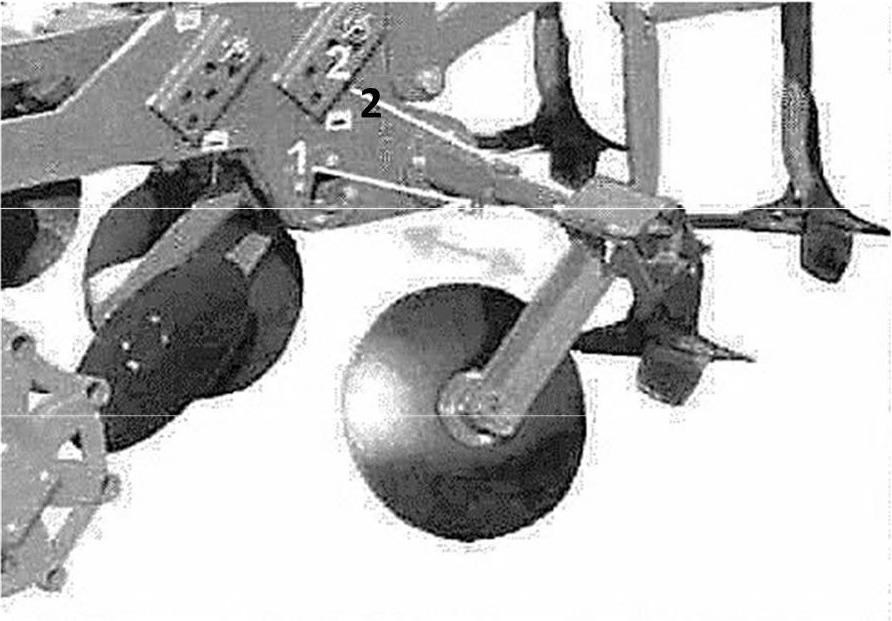

Рисунок 2.7 – Регулятор глубины лап:1, 2 – эксцентриковые пальцы; 3– рычаг катка
2.3.4 Регулировка угла атаки стрельчатой лапы (угла наклона)
Лапы с пружинным предохранителем.
Угол атаки лап регулируется посредством поворота эксцентрикового пальца 1 (рисунок 2.8) на 180° в двух положениях:
– открутите крепежную гайку эксцентрикового пальца;
– извлеките эксцентриковый палец до тех пор, когда он будет свободно двигаться;
– поверните эксцентриковый палец на 180°;
– затяните крепежную гайку эксцентрикового пальца;
– разметка на торцевой поверхности эксцентрикового пальца укажет соответствующее положение.

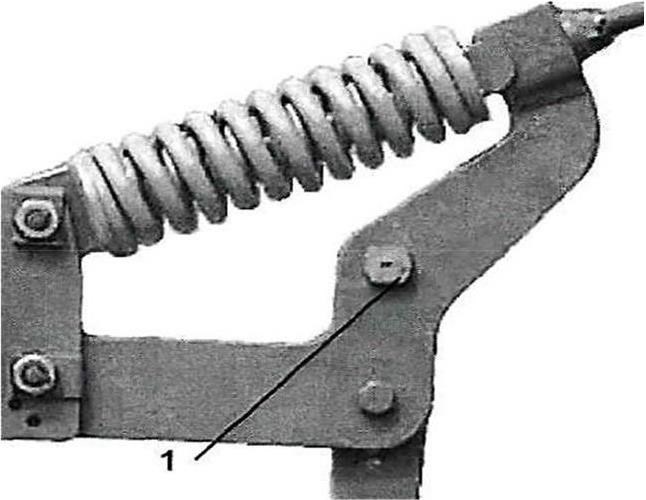

Рисунок 2.8 – Лапа с пружинным предохранителем:
1 1 – эксцентриковый палец
Лапы со срезным болтом.
Угол атаки лап регулируется посредством перестановки эксцентрикового пальца в положениях а и b (рисунок 2.9):
а – лезвие лапы горизонтально;
b – лезвие лапы под углом к горизонту;
– открутите крепежную гайку срезного болта 1;
– извлеките срезной болт и вставьте в свободное посадочное место;
– затяните крепежную гайку срезного болта.
При замене сломанного срезного болта следите за соблюдением размера и класса болта.
Рисунок 2.9 – Лапа со срезным болтом: 1 – срезной болт; a, b – положение эксцентрикового пальца
2.3.5 Эксплуатация
Эксплуатация «Pegasus» (рисунок 2.10) должна производиться при плавающем положении трехточечной навески трактора. Заданная глубина поддерживается при помощи идущего сзади катка.
Во время эксплуатации в поле агрегат поднимается только перед разворотной полосой, а затем снова устанавливается в рабочее положение.
Агрегат при помощи шпинделей подъёмных рычагов и верхней тяги трактора установите так, чтобы рама при работе в продольном и поперечном направлениях была параллельна поверхности земли.

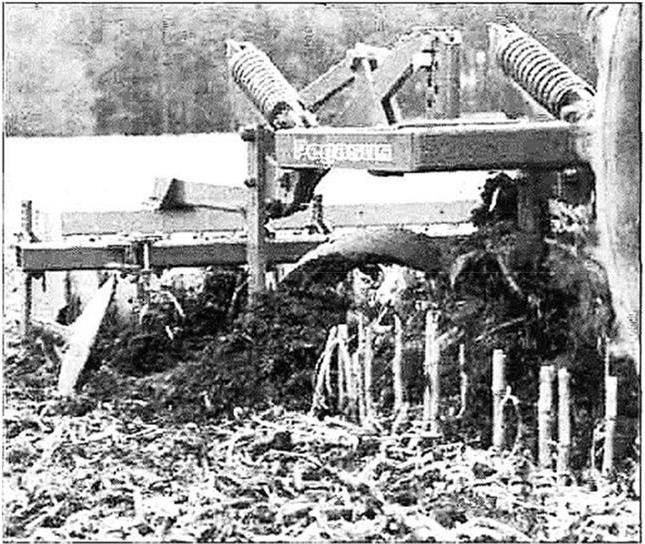

Рисунок 2.10 – Культиватор в работе
Телескопические внешние диски.
Перед началом эксплуатации внешние диски выдвиньте в рабочее положение;
– извлеките фиксирующий палец 1 с пружинной защелкой (рисунок 2.11);
– извлеките крепежный палец 2;
– выдвиньте внешние сферические диски;
– вставьте крепежный палец и закрепите при помощи фиксирующего пальца с пружинной защелкой.
Рисунок 2.11 – Телескопичекие внешние диски: 1 – фиксирующий палец; 2 – крепежный палец
Движение на разворотной полосе.
При прохождении поворотов на разворотной полосе агрегат необходимо поднимать, чтобы предотвратить поперечную нагрузку на рабочие органы. При прохождении крутых поворотов на разворотной полосе агрегат необходимо поднимать. Работа на разворотной полосе производится лишь тогда, когда направление движения агрегата совпадает с рабочим направлением.
Контрольные вопросы
1. Назначение культиватора комбинированного Amazon BBG «Pegasus».
2. Перечислите основные рабочие органы культиватора комбинированного Amazon BBG «Pegasus». Каково их назначение?
3. Особенности применения культиватора Amazon BBG Pegasus.
4. Число одновременно производимых операций культиватором комбинированным Amazon BBG «Pegasus».
5. Перечислите операции, выполняемые культиватором Amazon BBG Pegasus.
6. Назовите основные показатели качества выполнения технологического процесса работы культиватора Amazon BBG Pegasus.
7. Подготовка культиватора Amazon BBG Pegasus к работе.
8. Перечислите основные регулировки культиватора Amazon BBG Pegasus.
9. Особенности эксплуатации культиватора Amazon BBG Pegasus.
10. Возможные неисправности работы культиватора Amazon BBG Pegasus и их влияние на качество работы.
3 КУЛЬТИВАТОР ШИРОКОЗАХВАТНЫЙ БЕСЦЕПОЧНЫЙ СПЛОШНОЙ ОБРАБОТКИ ПОЧВЫ КШУ-12
3.1 Введение
Культиватор КШУ-12 (-01, -02) (рисунки 3.1, 3.2) предназначен для сплошной предпосевной и паровой обработки почвы во всех почвенно-климатических зонах России.
Культиватор агрегатируется с тракторами:
– КШУ-12 – тягового класса 3;
– КШУ-12-01, КШУ-12-02 – тяговых классов 2, 3.
Способ агрегатирования – прицепной.
Культиватор КШУ-12 и его модификации выпускаются предприятием-изготовителем в комплектации с универсальными стрельчатыми лапами (330 мм), заравнивающим приспособлением – роторной боронкой.
По особому заказу, оформленному в установленном порядке, за отдельную плату поставляются:
– комплект рыхлительных лап (150 мм);
– комплект универсальных стрельчатых лап (220 мм);
– заравнивающее приспособление – пружинная боронка.
3.2 Техническая характеристика
Техническая характеристика приведена в таблице 3.1.

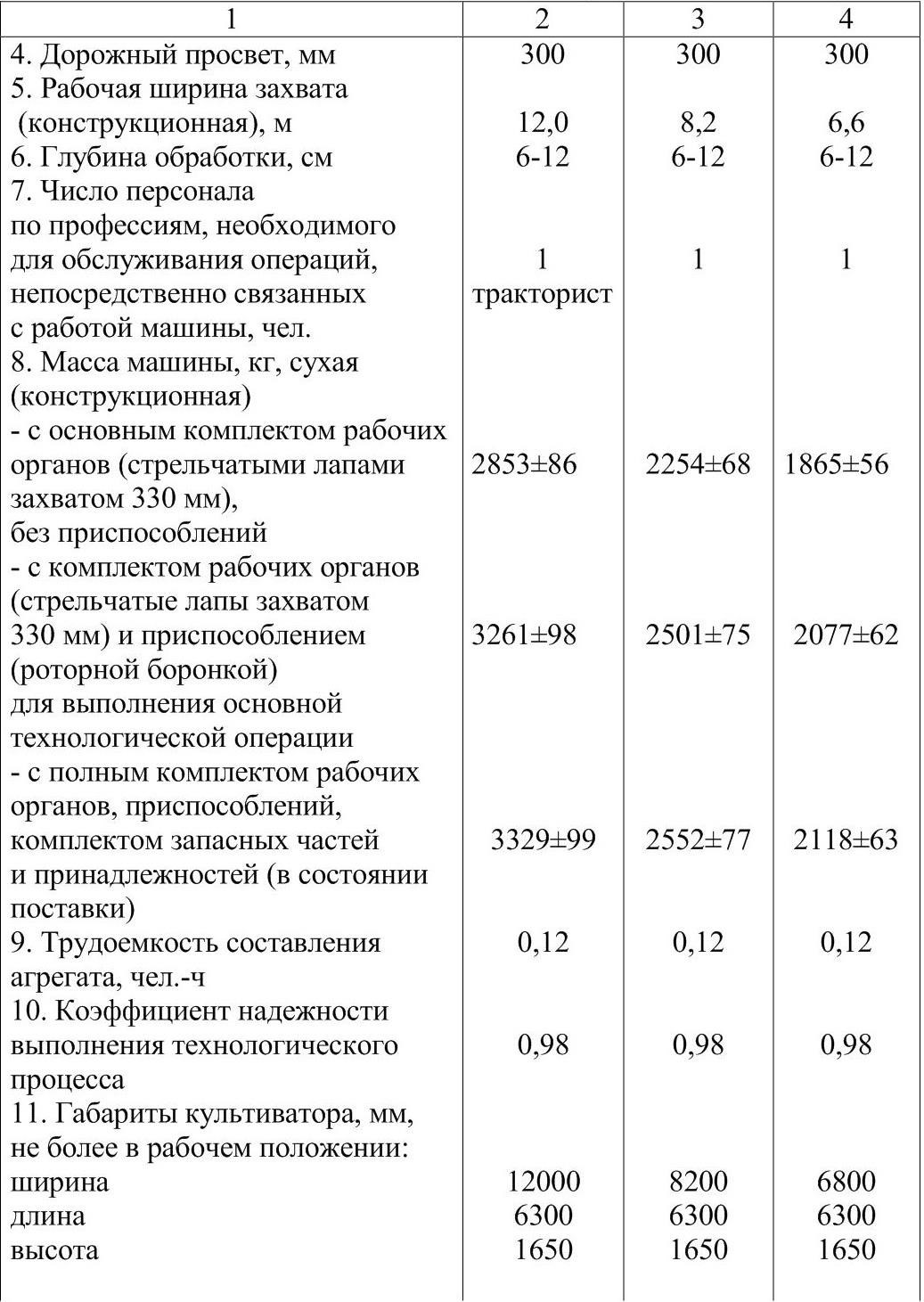

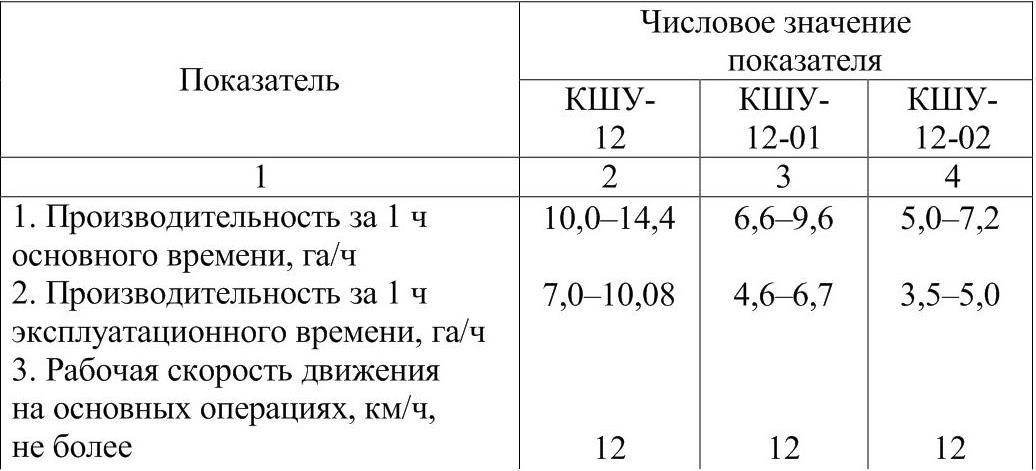

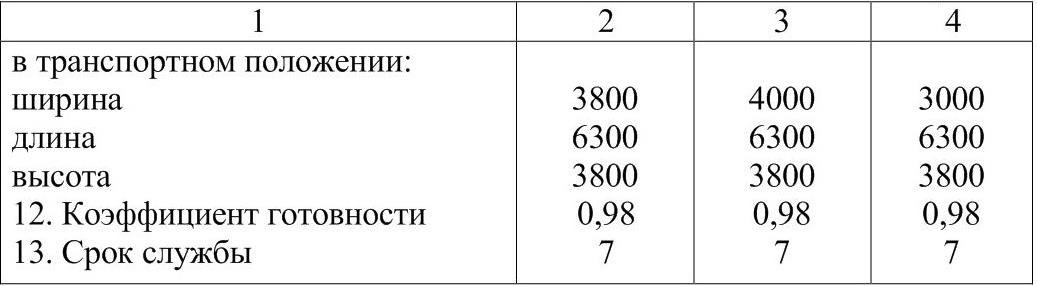

Таблица 3.1 – Техническая характеристика КШУ-12
По особому заказу культиватор комплектуется следующими дополнительными рабочими органами и приспособлениями:
– комплектом рыхлительных лап КШУ 00.400 (-01, -02);
– лапы рыхлительные с наплавкой Н.043.05.200 (С-20.1), входящие в комплект, служат для рыхления тяжелых почв и подрезания сорняков.
Основная техническая характеристика и параметры приведены в таблице 3.2.

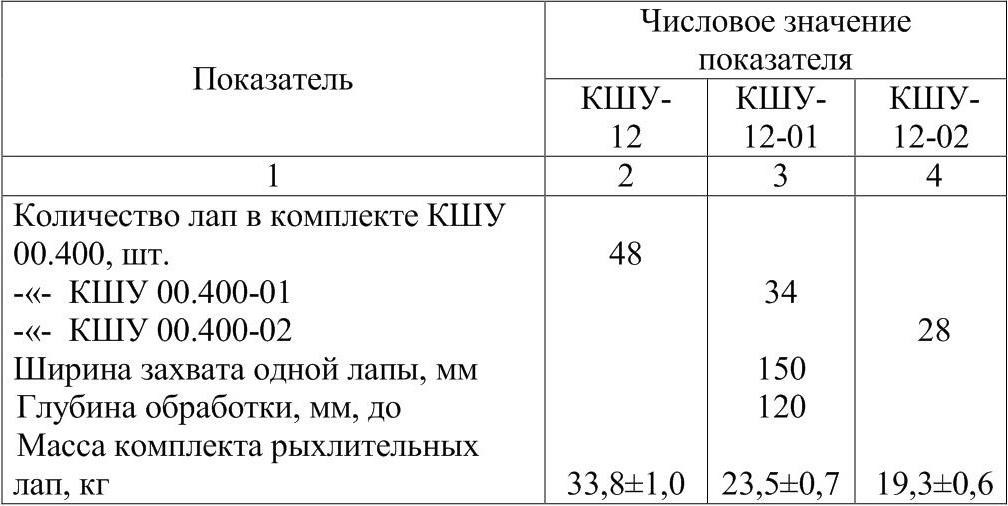

Таблица 3.2 – Техническая характеристика рыхлительных лап КШУ 00.400 (-01, -02)
– комплектом универсальных стрельчатых лап КШУ 00.410 (-01, -02).
Лапы универсальные стрельчатые без наплавки Н.043.05.402 (5,1), входящие в комплект, служат для рыхления тяжелых почв и подрезания сорняков.
Основная техническая характеристика и параметры приведены в таблице 3.3.

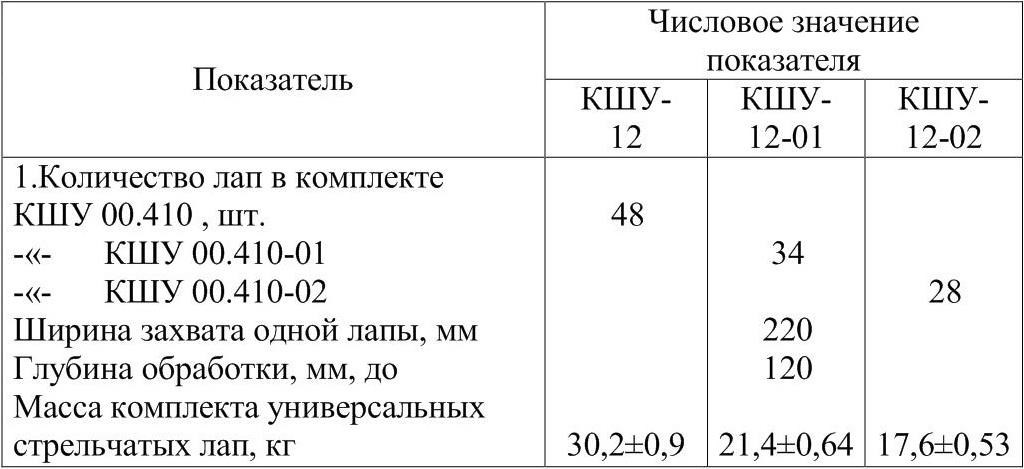

Таблица 3.3 – Техническая характеристика универсальных стрельчатых лап КШУ 00.410 (-01, -02)
– комплектом боронок пружинных КШУ 05.000 (-01, -02).
Комплект боронок пружинных служит для крошения и осаживания взрыхленной почвы, выравнивания её при подготовке под посев, вычесывания подрезанных лапами сорняков. Основная техническая характеристика и параметры приведены в таблице 3.4.

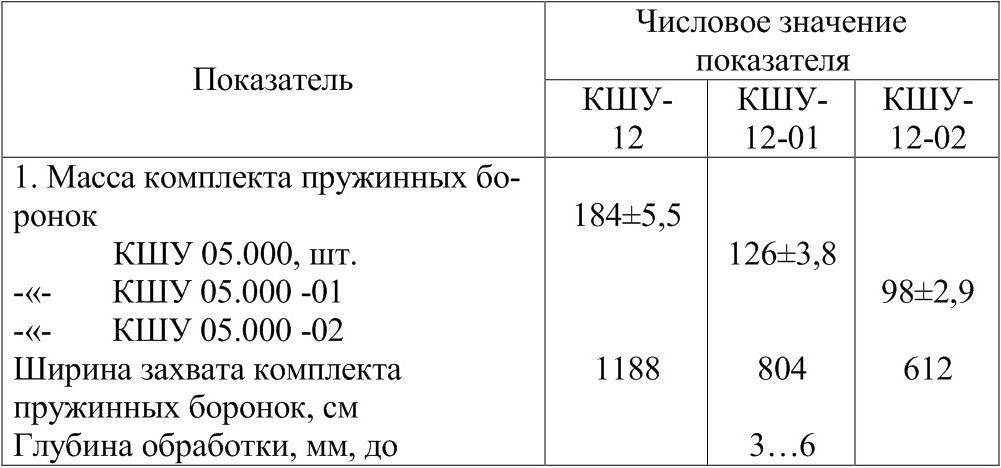

Таблица 3.4 – Техническая характеристика боронок пружинных КШУ 05.000 (-0,1-02)
3.3 Устройство и работа культиватора
Культиватор (рисунки 3.1, 3.2) представляет собой широкозахватную прицепную машину с щарнирно-секционной рамой 1 (рисунок 3.2), с трехрядным расположением рабочих органов 2, с заравнивающим приспособлением в виде роторных (пружинных) боронок 3.

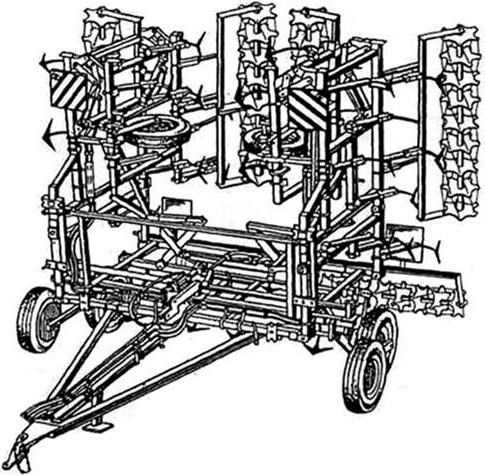

Рисунок 3.1 – Культиватор широкозахватный бессцепочный сплошной обработки почвы КШУ-12 (в положении для дальнего транспорта)
Культиватор агрегатируется за прицепное устройство трактора посредством сницы 6. На снице шарнирно крепится подставка 7, предназначенная для установки сницы на высоту прицепной скобы трактора. На боковом луче сницы расположены табличка с указаниями по технике безопасности.
Колеса культиватора на пневматических шинах консольно крепятся на кронштейнах. На центральной раме установлены спаренные колеса 5, на боковых секциях одинарные 9 (за исключением КШУ-12-02 где боковые колеса не устанавливаются).
Механизм подката колес (рисунок 3.6) центральной рамы культиватора состоит из гидроцилиндра, одним концом закрепленного на качалке механизма регулировки глубины хода рабочих органов, а другим на кронштейнах поворотных валов, и служит для выглубления рабочих органов культиватора на разворотных полосах во время работы и перевода культиватора в транспортное положение.
Транспортные габариты культиватора до 4 м обеспечиваются складыванием рамы.

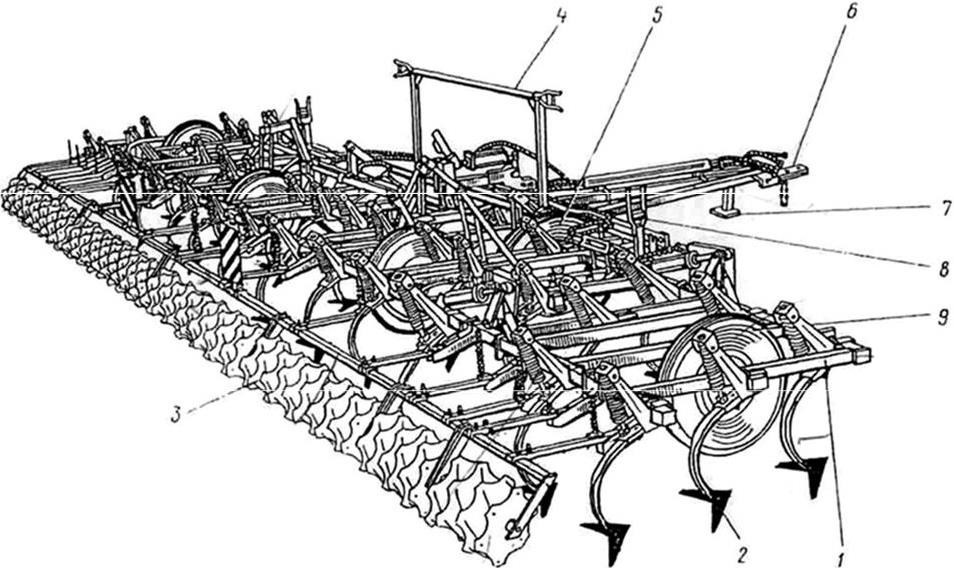

Рисунок 3.2 – Культиватор КШУ-12 (в рабочем положении):
1 – рама; 2 – секция рабочих органов; 3 – роторная боронка, 4 – фиксатор; 5 – спаренные колеса; 6 – спица, 7 – подставка сницы; 8 – опора, 9 – колеса боковых секций
Механизм складывания боковых секций культиватора КШУ-12 состоит из гидроарматуры, четырех гидроцилиндров и тяг. На модификациях КШУ-12-01 (-02) подобная гидроарматура отсутствует. Фиксация сложенных боковых секций производится замками на опорах 8 (рисунок 3.2), закрепленных на переднем брусе рамы.
Механизм подъема секций:
– культиватора КШУ-12(-01) состоит из гидроарматуры, двух гидроцилиндров, рычагов, тяг, а поднятые секции фиксируются замками в фиксаторе 4 (рисунок 3.2);
– культиватора КШУ-12-01(-02) состоит из гидроарматуры, одного гидроцилиндра, рычагов и тяг, а поднятые секции фиксируются замками в фиксаторе 4 (рисунок 3.2).
Гидротрасса культиватора (рисунки 3.7, 3.8, 3.9) служит для механического выглубления его на разворотных полосах во время работы и перевода из рабочего положения в транспортное и наоборот и состоит:
– на культиваторе КШУ-12 из двух независимых участков, предназначенных для осуществления подката колес центральной рамы и подъема (выглубления) секций рабочих органов и для складывания боковых крыльев в транспортное положение; для складывания подкрылков в транспортное положение;
– на культиваторе КШУ-12-01 (-02) из одного участка, предназначенного для осуществления подъёма колес центральной рамы и подъема (выглубления) секций рабочих органов и для складывания боковых крыльев в транспортное положение.
Перевод культиватора из транспортного положения в рабочее и наоборот осуществляется с места водителя гидросистемой трактора с выходом тракториста из кабины трактора для расфиксации (фиксации) секций рамы при их опускании (подъеме) и одновременном блокировании шарниром секций.
Для обозначения габаритов культиватора при его транспортировке по дорогам служат сигнальные щитки, установленные на переднем брусе рамы и на брусе боронок.
Для очистки рабочих органов от земли и растительных остатков к культиватору прикладывается чистик.
Технологический процесс, выполняемый культиватором, заключается в следующем: при рабочем ходе культиватора по полю лапы рыхлят на заданную глубину поверхностный слой почвы, подрезают сорняки, а расположенное сзади заравнивающее приспособление заравнивает борозды, которые образуются от прохода рабочих органов.
3.4 Устройство и работа составных частей культиватора
Рама культиватора (рисунок 3.3) имеет шарнирно-секционное устройство и состоит:
– на КШУ-12 из центральной рамы 2, двух рам обводных 48, двух крыльев 42, двух подкрылков 35 и двух приставок 31, присоединенных болтами 32, гайками 33, шайбами 34;
– на КШУ-12-01 из центральной рамы, двух рам обводных, двух крыльев;
– на КШУ-12-02 из центральной рамы и двух крыльев.
На культиваторе КШУ-12 обводные рамы с крыльями образуют две СРЕДНИЕ СЕКЦИИ, а подкрылки с приставками – две БОКОВЫЕ.
На культиваторе КШУ-12-01 обводные рамы и крылья образуют две БОКОВЫЕ СЕКЦИИ.
На культиваторе КШУ-12-02 крылья являются БОКОВЫМИ СЕКЦИЯМИ.
Отсоединение проставок 31 (рисунок 3.3) позволяет изменить ширину захвата культиватора до 10 м.
Фиксаторами (рисунок 3.4) в положении 2, 8 при работе культиватора запираются соединительные шарниры между центральной и обводными рамами, а для дальнего транспортирования фиксаторы устанавливаются в положение 3, 6.
Опоры 16 (рисунок 3.3), установленные с помощью скоб 15 на переднем брусе средних секций на расстоянии 905 мм от соединительного шарнира боковых и средних секций до плато фиксатора, предназначены для фиксации сложенных боковых секций.
Сложенные секции запираются замками 4 (рисунок 3.4).
На модификациях культиватора – КШУ-12-01 (-02) подобные узлы отсутствуют.
Сница (рисунок 3.5) присоединяется к центральной раме с помощью скоб 13, 15-18 и предназначена для агрегатирования культиватора с трактором.
К центральной тяге сницы шарнирно крепится подставка 5 (рисунок 3.5), предназначенная для установки сницы на высоту скобы трактора. В работе и при транспортировании подставка должна быть поднята в положение 1 и зафиксирована замком в положении 2. При отсоединении культиватора от трактора подставку необходимо опустить и зафиксировать замком в положении 5.
Страховая цепь 8 (рисунок 3.5) сницы служит для блокировки на случай аварийного отсоединения культиватора от трактора.
Механизм подката колес (рисунок 3.6) состоит из двух пар колес на пневматических шинах 6,5×16 (6,0×16) с давлением воздуха 0,245 МПа (2,5 кгс/см
2
Валы механизма подката соединены с гидроцилиндром гидротрассы 11 (рисунок 3.7), 4 (рисунки 3.8, 3.9).
В транспортном положении гидроцилиндр запирается фиксатором, расположенным в положении 14 (рисунок 3.6), закрепленным на одной оси 15 с гидроцилиндром.

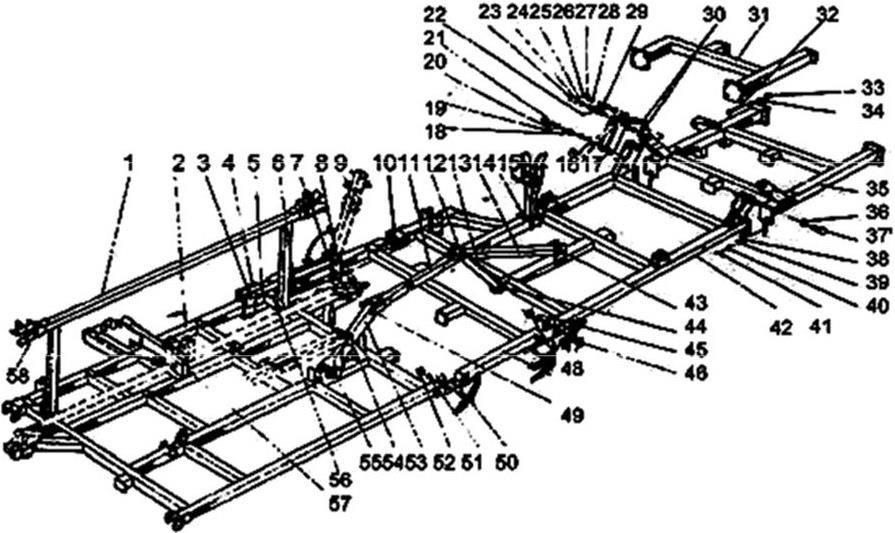

Рисунок 3.3 – Рама культиватора КШУ-12 (правая сторона от центра культиватора):1 – фиксатор; 2 – рама; 3,6 – фиксатор; 4 – винт, накладка, цапфа, шплинт 6.3×50; 5 – гайка, винта, цапфа, шплинт 6,3×50, шплинт 8×56; 7 – фиксатор, шплинт, пружинный 5,0х64; 8 – ось28×115 шплинт 6.3×50; 9,10 – фиксатор (транспортное положение); 11,14,17,30 – тяга; 12 – ось 28×138, гайка М20, шайба 20, шплинт 5×32; 13,38 –планка; 15 – гайка M16, шайба 16,65Г, скоба 2М 16×98×110; 16 – опора, амортизатор, ось 16×125, шплинт 4×25; 18 – ось 28×132; 19,28 – шайба 12; 20,27– шайба 12 65Г; 21,26 – гайка M12; 22 – ось 40×178; 23 – шплинт 5×32; 24 – гайка М20; 25 – шайба 20; 29 – ось; 31 – проставка; 32 – болт М 16×45; 33,40 – гайка М16; 34,39 – шайбы 16.65Г; 35 – подкрылок; 36 – шайба ШЭЗ-25; 37 – ось 28×90; 41 – шплинт 2.5x28; 42 – крыло; 43 – ось 20×95, шплинт 5×32; 44 – 6олт М20х120, гайка N420; 45,51 – шайба 20.65Г; 46,50 – стяжка; 47,52 – гайка М20; 48 – рама обводная; 49 – ось 28×132, накладка, гайка М20, шайба 20, шплинт 4×40; 53 – рычат; 54 – ось 40×210, шайба, шплинт 8×56; 55 – стяжка, гайка М20, шайба 20, шплинт 4×40; 56 – болт М120×55, гайка М20, шайба 16 65Г. Шайба; 20, 57– опора; 58 – амортизатор, ось 16×125, шплинт 4×25

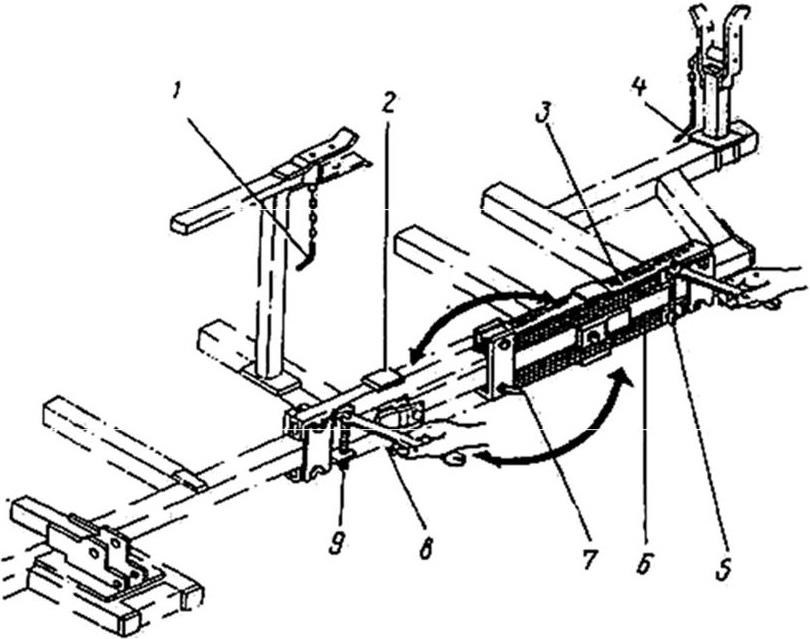

Рисунок 3.4 – Фиксация шарниров:1, 4 – замки; 2, 8 – положение фиксаторов при работе в поле; 3, 6 – положение фиксаторов для дальнего транспортирования; 5, 9 – винты; 7 – фиксатор, пружинный шплинт 5,0×64
При переводе культиватора в рабочее положение необходимо расфиксировлть шток гидроцилиндра п перевести фиксатор в положение 13 (рисунок 3.6).
Механизм регулировки глубины хода рабочих органов центральной рамы культиватора представляет собой винтовую пару 1 (рисунок 3.6), которая через качалку 40 связана с гидроцилиндром 11 (рисунок 3.7), 4 (рисунки 3.8, 3.9). При вкручивании или выкручивании винта изменяется положение гидроцилиндра, через механизм подката меняется положение колес относительно рамы и тем самым изменяется глубина обработки. Один полный оборот винта соответствует изменению глубины обработки почвы на 15 мм.
