Стены украшают различными карнизами, филенками 10, рустами 4 и лопатками (узкими вертикальными полосами). Карнизы бывают лобовыми, завершающими верх здания, или междуэтажными, отделяющими один этаж от другого. Филенки (рамки) окружают определенное поле стены, потолка, свода. Руст – это кладка или облицовка стены здания рустованными либо выпуклыми камнями. В некоторых случаях отдельные части фасада делают слегка выступающими. Выступы профилируют, образуя раскреповки 18.
Для продления срока службы штукатурки фасадов и защиты ее от атмосферных осадков карнизы устраивают с выносом от поверхности стены не менее чем на 25 см со слезником снизу. Верхние плоскости карнизов и тяг выполняют с уклоном 20 %. Кроме того, все архитектурные детали защищают металлическими покрытиями со свесами и слезниками (капельницами), а детали, выступающие от стены более чем на 50 см, и подоконные сливы независимо от их размеров покрывают оцинкованной кровельной сталью со свесом над деталью не менее 3 см.

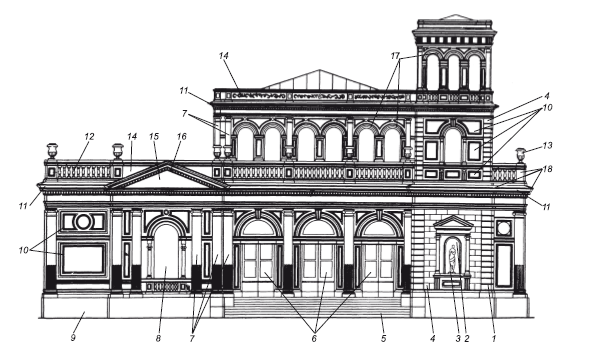

Рис. 1.2. Архитектурные элементы здания:1 – рустованная лопатка; 2 – ниша; 3 – статуя; 4 – русты; 5 – лестница; 6 – двери; 7 – пилястра; 8 – окно; 9 – цоколь; 10 – филенки; 11 – лобовой карниз; 12 – балюстрада; 13 – акротеры (вазы); 14 – аттик; 15 – поле фронтона; 16 – фронтон; 17 – аркада; 18 – раскреповки

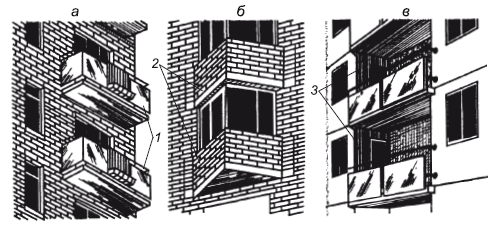

Рис. 1.3. Балкон (а), эркер (б) и лоджия (в):1 – ограждение балкона; 2 – стена эркера; 3 – поперечные стены здания
Окна 8 и двери 6 также могут служить украшением фасада. По форме они бывают прямоугольными, полуциркульными, круглыми, овальными. Оформляют их наличниками, карнизами, контрналичниками, сандриками. Под окнами делают пьедесталы, балюстрады 12. Полуциркульные двери и окна часто располагают рядом, образуя арку. Аркада 17 – это ряд повторяющихся одинаковых проемов, перекрытых арками.
Нижние наружные откосы оконных проемов выполняют из цементного раствора с железнением и затем покрывают кровельной оцинкованной сталью с уклоном от окон.
Стены часто завершают парапетами и аттиками 14. Парапет – стенка высотой 70 – 100 см, проходящая по краю крыши. Верхнюю часть парапета отделывают цементным раствором, железнят и покрывают оцинкованной сталью или облицовывают парапетными камнями.
Балкон – огражденная площадка на фасаде стены (рис. 1.3, а).
Эркер – выступающая часть здания из плоскости наружных стен; эркеры бывают консольными, начинающимися с уровня второго этажа, или пристроенными к зданию, т. е. опертыми на фундамент (рис. 1.3, б).
Лоджия – открытая (с одной стороны) часть помещения на фасаде здания (рис. 1.3, е). Балконы, эркеры, лоджии не только придают архитектурную выразительность зданию, но и создают дополнительные удобства для проживающих.
Рис. 1.4. Деформационные швы: а – сопряженные «в четверть»; б – сопряженные «в шпунт»; 7 – пакля; 2 – толь
Деформационные швы – это заполненные эластичным материалом вертикальные зазоры, расчленяющие стену. Смежные участки стен (в местах примыкания) сопрягаются «в шпунт» или «в четверть». Такие швы бывают температурными, разрезающими стену от цоколя до карниза, и осадочными, начинающимися от подошвы фундамента и заканчивающимися в карнизе. Деформационные швы предохраняют конструкции стен от появления трещин при перепаде температур и неравномерной осадке зданий (рис. 1.4).
1.4. Понятие о модуле, типизации, унификации
Основным направлением развития строительства является индустриализация, т. е. превращение строительного производства в механизированный поточный процесс сборки и монтажа зданий из крупноразмерных конструкций, их элементов и блоков, имеющих максимальную готовность. Конструкции, изготовленные на специальных заводах, называют сборными. Применение сборных конструкций на основе промышленной технологии монтажа позволяет уменьшить затраты труда, расход материалов, повысить качество строительства, сократить его сроки и снизить стоимость. Важнейшими признаками индустриализации строительства являются комплексная механизация и автоматизация строительно-монтажных работ, максимальная сборность конструкций и массовость их производства на заводах сборных железобетонных изделий, домостроительных комбинатов, заводах металлических конструкций.
Преимущество индустриальных методов массового строительства заключается в применении сборных типовых деталей и конструкций.
Типизацией называют отбор лучших с технической и экономической точек зрения вариантов отдельных конструкций и зданий для многократного воспроизведения их в массовом строительстве.
Количество типов и размеров сборных деталей и конструкций для зданий должно быть ограничено, так как изготовлять большое количество одинаковых изделий и вести их монтаж экономически выгодно и проще.
Типизация сопровождается унификацией, которая предполагает приведение многообразных видов типовых деталей к небольшому числу определенных типов, единообразных по форме и размерам. Унификация конструкций не только упрощает технологию заводского изготовления и снижает стоимость конструкций, но и дает возможность с учетом конкретных условий применять различные конструктивные решения без изменения основных размеров типового здания или применять одни и те же сборные конструкции в зданиях различного назначения. Примером такой замены может служить использование отдельных конструкций жилых домов для строительства школ, детских садов и др.
Внедрение унификации и типизации в проектирование и промышленное изготовление строительных конструкций предполагает тесную увязку объемно-планировочных размеров с размерами конструктивных деталей. Такая увязка размеров обеспечивается применением Единой модульной системы (ЕМС) на базе основного модуля (лат. modulus – мера). В качестве модуля принимают меру длины или размер одного из элементов здания. За основной модуль (М) принимают величину 100 мм. Все объемно-планировочные размеры и размеры конструктивных элементов должны быть кратны этому модулю.
Исходя из основного модуля, устанавливаются производные модули (укрупненные и дробные). Например, при больших размерах помещений (ширине и длине элементов, шаге, пролете помещения и т. п.) используют укрупненные модули 60М, 30М и т. п. При небольших размерах (толщине элементов, ширине монтажного зазора) применяют соответственно дробные модули 1/2М (50 мм), 1/5 М (20 мм) и т. д.
Модуль, установленный для основных параметров плана, принимают за планировочный. Линии, определяющие во взаимоперпендикулярных направлениях расположение (привязку) основных несущих и ограждающих конструкций и членение плана здания на основные элементы, называются модульными разбивочными осями. Привязка в этом случае определяется расстоянием от модульной разбивочной оси до грани или до геометрической оси элемента. Например, в зданиях с несущими стенами модульные разбивочные оси проходят по центру внутренних стен (привязка равна половине толщины стены), а в наружных стенах смещаются от внутренней грани стены на расстояние, кратное М и 1/2М (привязка стены 250, 200, 150 мм), необходимое для опирання конструктивных элементов перекрытий и покрытий. В зданиях с колоннами в средних рядах разбивочные оси проходят по центру колонн. В крайних рядах разбивочные оси могут проходить или по центру колонн (осевая привязка), или по внутренней поверхности стены, по грани конструктивного элемента (нулевая привязка).
В ЕМС установлены следующие категории размеров: номинальные, конструктивные и натурные. Номинальные размеры указывают расстояние между модульными разбивочными осями здания или условные (номинальные) размеры конструкций с учетом монтажных зазоров и швов. Конструктивные размеры – это проектные размеры объемно-планировочных и конструктивных элементов, они отличаются от номинальных на величину нормированных зазоров и швов. Натурные размеры – это фактические размеры изготовленных конструкций или объемно-планировочных элементов.
1.5. Конструктивные схемы зданий
Жилые и общественные здания, у которых все несущие и ограждающие конструкции состоят из крупноразмерных деталей, изготовленных на заводах, называют полносборными. Полносборными из бетонных или железобетонных деталей строят почти половину зданий.
В зависимости от конструктивной схемы несущего остова полносборные здания делятся на бескаркасные крупноблочные, бескаркасные крупнопанельные и каркасные.
Бескаркасные здания представляют собой жесткую и устойчивую коробку из взаимосвязанных наружных и внутренних стен и перекрытий. Наружные и внутренние стены здания воспринимают нагрузки от междуэтажных перекрытий и покрытия.
Общественные многоэтажные здания чаще всего возводят с продольными несущими стенами. В зависимости от ширины здания может быть не одна, а две внутренние продольные стены. Поперечные стены в таких зданиях устраивают в лестничных клетках, в местах, где проходят дымовые и вентиляционные каналы, или по проекту (рис. 1.5, а, б). Бескаркасные крупнопанельные здания бывают с тремя продольными несущими стенами и с поперечными несущими стенами, устанавливаемыми с малым или большим шагом друг от друга (рис. 1.5, в).

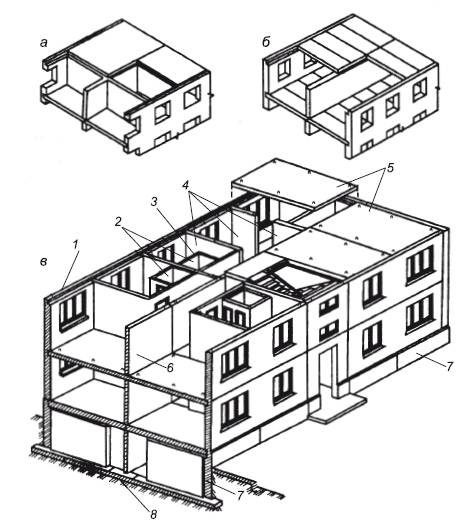

Рис. 1.5. Конструктивные схемы бескаркасных зданий: а – с поперечными и продольными несущими стенами; б – с продольными несущими стенами; в – крупнопанельный дом с поперечными несущими стенами; 1 – наружные панели; 2 – санитарно-технические кабины; 3 – ненесущие перегородки; 4 – несущие стены-перегородки; 5 – панели перекрытий; 6 – внутренняя продольная стена; 7 – цокольные панели; 8 – блоки фундамента
Каркасные здания – это промышленные многоэтажные общественные и административные здания. Каркасные здания бывают с полным каркасом (рис. 1.6, а, б), когда колонны в здании устанавливают во всех точках пересечения осей планировочной сетки, и с неполным каркасом, когда колонны располагаются лишь по внутренним осям, а наружные стены также несущие (возводятся из мелких камней или блоков).

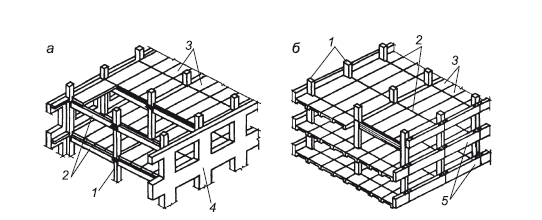

Рис. 1.6. Конструктивные схемы каркасных зданий: а – с самонесущими стенами; б – с навесными стенами; 1 – колонны; 2 – ригели;3 – плиты перекрытий; 4 – стены самонесущие; 5 – навесные панели
Каркас состоит из колонн, ригелей, которые образуют несущие геометрические рамы, воспринимающие вертикальные и горизонтальные нагрузки здания. Кроме того, жесткость каркаса обеспечивается плитами-распорками, укладываемыми в междуэтажных перекрытиях между колоннами.
1.6. Основы производства строительно-монтажных работ
Строительное производство слагается из отдельных строительных процессов, протекающих в определенной последовательности на строительно-монтажной площадке и имеющих конечной целью возведение новых зданий и сооружений. Возведение зданий и сооружений связано с выполнением в определенной технологической последовательности разнообразных строительных работ, которые делят на общестроительные, отделочные, специальные, транспортные и погрузочно-разгрузочные.
К общестроительным относят следующие виды работ:
♦ земляные – разработка котлованов, траншей под фундаменты зданий, планировка площадок, транспортирование, обратная засыпка и уплотнение грунта;
♦ свайные – забивка свай и устройство свайных фундаментов;
♦ каменные – возведение стен, столбов и других конструктивных элементов зданий из кирпича, искусственных и природных камней, мелких блоков и других каменных материалов;
♦ бетонные и железобетонные – установка арматурных каркасов, приготовление, транспортирование, укладка и уплотнение бетонной смеси в подготовленную опалубку.
♦ монтажные – подъем, установка, выверка и закрепление сборных конструкций и деталей, из которых в определенной последовательности собирают основные элементы зданий и сооружений;
♦ плотничные – установка оконных, дверных блоков в проемы стен, устройство скатных крыш, сборка опалубки, настилка дощатых полов;
♦ кровельные – устройство покрытий из металлочерепицы, асбестоцементных листов, рулонных материалов (изопласта, бикроста, изофлекса и др.).
Отделочные работы придают зданиям и сооружениям законченный вид, декоративность. К ним относят следующие виды работ:
♦ столярные – изготовление и подгонка створок оконных переплетов, дверных полотен, установка шкафов, шкафных перегородок;
♦ штукатурные – покрытие конструктивных элементов выравнивающим слоем раствора или отделка внутренних поверхностей гипсокартонными листами;
♦ облицовочные – покрытие поверхности стен, перегородок и других конструктивных элементов изделиями из природного камня, керамическими плитками и другими материалами;
♦ стекольные – заполнение светопрозрачных ограждений обычным или специальным стеклом;
♦ малярные – подготовка, обработка и окрашивание поверхностей лакокрасочными материалами (клеевыми, масляными, эмульсионными);
♦ обойные – оклеивание стен обоями (виниловыми, жидкими, вспененными, древесно-структурными обоями, стеклообоями, шелкографией и др.).
К специальным относят следующие виды работ:
♦ санитарно-технические – устройство систем отопления, вентиляции, газоснабжения, водопровода, канализации и др.;
♦ гидроизоляционные – защита конструкций от грунтовых вод и агрессивных воздействий среды, устройство водонепроницаемой прослойки в полах, санитарных узлах, прачечных, банях и других «мокрых» помещениях;
♦ электротехнические – монтаж осветительных, силовых систем и слаботочных устройств, монтаж лифтов (пассажирских и грузовых).
Транспортные и погрузочно-разгрузочные работы – это доставка на рабочие места материалов, деталей, приспособлений, инвентаря и инструмента.
Глава 2
Основы организации и технологии заготовительных и монтажных работ
2.1. Заготовительные предприятия
Различают следующие типы заготовительных предприятий (производственных баз) монтажных организаций: завод санитарно-технических изделий, центральная заготовительная мастерская (ЦЗМ) и участковая заготовительная мастерская (УЗМ).
Завод санитарно-технических изделий (монтажный завод) является основной заготовительной базой, снабжающей продукцией монтажные организации, работающие на территории одного или нескольких экономических районов. В состав производственных баз входят также материальные склады для хранения материалов, изделий и инструмента для заготовительных и монтажных работ.
Главным цехом (участком) любого заготовительного предприятия является трубозаготовительный цех, где раздельно производятся трубные заготовки из стальных труб диаметром до 50 мм и выше. На отдельных участках заготовительного предприятия изготовляют узлы из чугунных и полимерных канализационных труб, различные металлоконструкции и емкости, трубные обвязки оборудования, производят огрунтовку и окраску изделий и т. п.
Монтажные заводы выпускают:
♦ укрупненные узлы из трубных заготовок стальных и чугунных труб для систем отопления, водоснабжения, газоснабжения, канализации, водостоков и обвязок котельных, центрально-тепловых пунктов, насосных, бойлерных и др.;
♦ воздуховоды и фасонные части к ним из листовой стали для систем вентиляции и кондиционирования воздуха;
♦ емкости и металлоконструкции из листовой и сортовой стали;
♦ нестандартные фланцы для стальных труб и воздуховодов, средства крепления трубопроводов из стальных, чугунных и пластмассовых труб, а также вентиляционных воздуховодов;
