Но для англичан это было слабым утешением: в 1862г., когда в строй вошел их второй броненосец «Блэк Принс», французы имели 6 мореходных броненосцев! Соотношение 1:3! Кажется, судьба островной державы зависла на волоске! Так что же англичане?
Отметив основной недостаток «Уорриора» – отсутствие брони в оконечностях корпуса, они исправляют его на заложенном в 1861г. «Ахиллесе», водоизмещение которого вплотную подходит к 10000 тоннам. В том же 1861г. англичане закладывают три еще более крупных броненосца – «Минотавр», «Эджинкорт» (так на английский манер произносится название французской деревни Азенкур, возле которой британцы в годы Столетней войны разбили французов) и «Нортумберленд». Они еще на 1000 тонн крупнее «Ахиллеса» и толщина брони на них увеличена до 140 мм. Чтобы придать им способность двигаться под парусами (высокая автономность боевых судов была одним из основных требований адмиралов империи, разбросанной по пяти континентам, машины же пока обеспечить должную дальность плавания не могли), конструкторы снабдили этих монстров аж 5-ю мачтами. Тем не менее, с момента подъема парусов и до начала движения «Минотавра» проходило порядка 40 минут: понятно, что ходоками под парусами они были неважными, а маневрировали – еще хуже.
Если «Ахиллес» вступил в строй в 1864г., то «Эджинкорт» – только в 1867г., а два последних гиганта – в 1868г.
Однако, еще в годы постройки «Уорриора» англичане сообразили, что подобные корабли, во-первых, слишком дороги, и, во-вторых, Британия, при всей ее индустриальной мощи, строя подобные гиганты, не скоро обгонит Францию по числу броненосцев. Поэтому сразу после первой пары кораблей типа «Уорриор» англичане закладывают еще одну пару линкоров меньшего водоизмещения – «Дифенс» и «Резистенс» («Защита» и «Сопротивление»), примерно совпадающие по своим параметрам с французскими броненосцами того времени, но с незащищенными, как на «Уорриоре» и «Блэк Принсе», оконечностями. Два десятка гладкоствольных 68-фунтовых пушек стояли на них на закрытой батарее, а еще 4 нарезных 178-миллимитровых пушек – «ромбом» (по две – в оконечностях, по две – у бортов) – на открытой палубе.
В 1862г. Адмиралтейство объявило конкурс среди частных фирм на постройку еще двух броненосцев по образу и подобию «Дифенса»; так появились «Гектор» и «Вэлиант» («Valiant» – «Могущественный»). Интересной особенностью этих кораблей было то, что они являлись, пожалуй, единственными в истории мирового судостроения броненосцами, у которых верхний пояс (защита батареи) был длиннее, чем нижний (защита ватерлинии). Объясняется эта несуразность довольно просто: адмиралы по-прежнему предъявляли к судам требования хорошей мореходности, легкого восхождения на волну, для чего требовалось максимально облегчить оконечности. Вот и простирался на этих двух броненосцах пояс только на 65 метров при общей длине корпуса более 85 метров.
«Дифенс», «Резистенс», «Гектор» вступили в строй в 1864г., но постройка «Вэлианта» затянулась до 1868г.
В 1861г. в Англии стало известно о решении Наполеона III строить сразу 10 броненосцев типа «Прованс», и тогда британцы решились идти по «французскому пути»: параллельно с постройкой чисто железных броненосцев, перестраивать в броненосные суда и начатые строительством деревянные линкоры. Для этой цели было отобрано сразу 8 кораблей: один линкор I класса (131-пушечный) – заложенный еще в 1849 г. «Ройял Соверейн», и 7 – II класса (91-пушечных) – «Ройял Оук» (год вступления в строй – 1863), «Принс Консорт» (1864г.), «Каледония» (1865г.), «Оушн», «Зилэс» (1866г.), «Ройял Альфред» и «Рипалс» (1870г.).
Причем вступившие в строй во второй половине 60-х «Зилэс» и «Рипалс» уже не рассмтаривали в качетве кораблей первой линии и отправили на службу в колонии. Где они и провели бльшую часть своего недолгого века. И если перестройка линкоров II класса не представляла из себя ничего экстраординарного: деревянные корпуса обшивали 114-миллиметровой броней (оконечности были забронированы плитами толщиной 76 мм) и вооружали разным числом 178–203 мм пушек, то «Ройял Соверейн» ждала совсем иная судьба. Его решили переделать в башенный корабль. В связи с чем две верхние батарейные палубы достраивать не стали, а над главной появились 4 круглых башни, несущих 5 мощных пушек (носовая – двухорудийная). Все башни стояли в диаметральной плоскости и на каждый борт «Ройял Соверейна» могла вести огонь вся его батарея.
Эксперимент этот показался англичанам удачным, и до 1866 г. ими был построен еще один подобный корабль, но целиком железный – «Принц Альберт».
Кроме перестройки этих 8 деревянных судов в броненосцы, в 1863г. англичане заложили два броненосца с деревянными корпусами специального проекта – «Лорд Клайд» и «Лорд Уоррен» (вступили в строй, соответственно, в 1866 г. и в 1867г. Но к тому времени уже пришло время других судов: в том же 1867г. в строй вступил «Беллерофон» – первый броненосец нового поколения…
Тактико-технические характеристики ранних английских и французских броненосцев
«Маджента» – Франция, водоизмещение – 6700 т, размеры (длина × ширина × осадка) – 86 × 16,7 × 8,5 м; мощность машин – 3450 л.с.; Скорость хода max – 13 узлов; бронирование: толщина пояса по ватерлинии – 120 мм, батарея – 120–110 мм; вооруение: 16 ггладклствольных орудий калибром 195 мм, 24 нарезных пушек 164,7 мм, 2 нарезных гаубицы 225 мм.
«Прованс» – Фпанция, 6000 т, 80 × 17 ×8,3 м, 3300 л.с., 13,5 уз., пояс по ватерилинии – 150–100 мм, батарея – 110 мм; вооружение – 10 орудий 195 мм, 22 пушки 164,7 мм, 8 гаубиц 225 мм
«Дифенс» – Великобритания; 6150 т, 92 × 16,5 ×7,6 м; 2450 л.с., 11,6 узлов; бронирование пояса по ватерлинии, батареи, траверзов – 114 мм; вооружение: 20 пушек 68 фунтов гладкоствольных, 4 нарезных 178 мм.
«Гектор» – Вешликобритания; 6700 т; 85,4 × 17,2 ×5,79 м; 3256 л.с.; 12, 358 уз. (на испытаниях); бронирование и вооружение см. «Дифенс».
«Ахиллес» – Великобритания; 9820 т; 115,8×17,8×8,31 м; 14,3 узла; бронирование см. «Дифенс»; вооружение: 26–68 ф гладкоствольных.; 10–178 мм; 4–127 мм нарезных.
«Эджинкорт» – Великобритания; 10600 т; 124×18,14×8,46 м; 6545 л.с.; 14,8 уз.; Бронирование: пояс по ватерлинии – 140 мм в центре, 114 мм в оконечностях; батарея – 140 мм, траверзы – 140 мм; вооружение 4–229 мм и 24–178 мм нарезных, 8–24 ф. гладкоствольных.
«Минотавр» – Великобритания; 10690 т; 124х18,14х8,46 м; 6700 л.с.; 14, 3 узла; бронирование и вооружение см. «Эджинкорт»;
«Нортамберленд» – Великобритания; 10784 т; 124х18,14х8,46 м; 6545 л.с.; 14, 1 уз.; бронирование см. «Эджинкорт»; вооружение: 4–229 мм; 22–203 мм; 2–178 мм (все нарезные)
«Ройал Оук» – Великобритания; 6360 т; 83,2×17,8×7,4/7,6 м; мощность машин номинальная – 800 л.с.; 12,5 уз; толщина бронепояса по ватерлинии – 102–76 мм; батареи – 114–76 мм, траверзов – 102–76 мм; вооружение: 24 гладкоствольных 68 ф.; 11 казнозарядных 178 мм.
«Оушн» – Вешликобритания; 6830 т; 83,2×17,8×7,3 м; индикаторная мощность машин – 3000 л.с.; 12,5 уз.; толщина бронепояса по ватерлинии – 114–76 мм; батарея и траверзы – 114 мм; вооружение: 4–203 мм, 20–178 мм (все нарезные).
«Ройал Альфред» – Великобритания; 6700 т; 83,2×17,74×7,24/8,23 м; 3230 л.с.; 12,36 уз.; Пояс по ватерлинии – 140–102мм, батарея – 152 мм; траверзы – 114мм; вооружение: 10–229 мм + 8–178 мм (все нарезные); 6 малых салютных пушек.
«Лорд Клайд» – Великобритания; 7750 т; 85,3×18×7,9 м; 6100 л.с.; 13,4 уз.; бронирование пояса по ватерлинии – 140 мм (центр) – 114 мм(оконечности); батарея и траверзы – 140 мм; Рубка – 114; вооружение – 24 нарезных 178 мм пушек.
«Лорд Уорден» – Великборитания; 7940 т.;85,34×17,98×7,32/8,54 м; 6700 л.с.; 13,4 уз; бронирование пояса по ватерлинии, батареи, траверзов – 140–114мм; рубка – 114мм; вооружение: 2–229 мм;14–203 мм; 2–178 мм; 2–20 фунтовые (87,6 мм) – все орудия нарезные.
«Ройал Соверейн» – Великобритания; 5080 т; 73,3×18,9×7,1 м; 2460 л.с.; 11 уз; бронирование пояса по ватерлинии: центр – 140 мм, оконечности – 114 мм; башни – 254–140 мм; вооружение: 5 гладкоствольных 267 мм орудий; впоследствии заменены на 5 гарезных 229 мм.
«Принц Альберт» – Великобратиния; 4000 т; 11 узлов; бронирование пояса – 140–114 мм, башен – 254 мм; вооружение 4 пушки 229мм.
«Зилес» – Великобратиная; 6100 т; 76,8×17,8×7,7 м;12,5 уз.; пояс по ватерлинии: центр – 114 мм, окончености – 63,5 мм; батарея и траверзы – 114 мм; вооружение – 20 пушек 178 мм.
«Рипалс» – Великобритания; 6200 т; 76,8×18×7,3; 2550 л.с.; 12,5 уз.; бронирование пояса по ватерлинии: йентр – 152 мм, края – 114 мм; батарея – 152 мм, траверзы – 114 мм; вооружение: 14 нарезных пушек 203 мм.
«Принс Консорт» и «Каледония» относились к тому же типу, что и «Оушн», но несколько отличались вооружением. «Принс Консорт» при вступлении в строй нес 7–178 мм нарезных казнозарядных, 8–100 фунтовых «сомерсетов» и 16 пушек гладкоствольных 68 ф.
Вооружение «Каледонии» состояло из 10 178 мм нарезных казнозарядных , 8–100 ф. «сомерсетов» и 12–68 ф. пушек. В 1867 г. все три броненосца этого типа были перевооружены дульнозарядными нарезными пушками – по 4–203 мм и 20–178 мм. Аналогичным образом был перевооружен и «Ройал Оук».

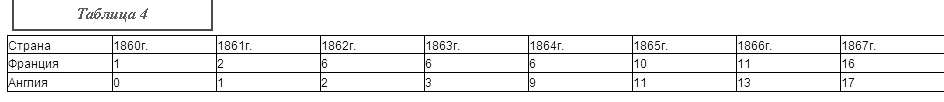

Количество мореходных броненосцев во флотах Англии и Франции в 1860–1867гг.
Однако, пока по разные стороны Ла-Манша англичане и французы трепетно высчитывали друг у друга число броненосцев, количество пушек и дюймы брони на них, по другую сторону Атлантики разворачивалась война, в которой броненосцы уже стали одной из главных сил, и количество их измерялось не единицами, а десятками.
Юг против Севера: броня, таран и нарезные пушки
В 1860г. американский народ выбрал президентом Авраама Линкольна – человека демократических убеждений, сторонника либерализации экономики. Плантаторы южных штатов, где в ходу был рабский труд, поняли, что деятельность Линкольна неизбежно ведет к падению их олигархическо-рабовладельческой системы, и подняли мятеж. Так началась Гражданская война в США между Севером и Югом.
Силы были не равны: в штатах, оставшихся верными правительству, проживало 25 млн. населения и была сосредоточена практически вся индустрия. В мятежных штатах проживало 9 млн. населения, из которых 4 млн. были рабами. В этих условиях огромное значение приобрела борьба на море: понятно, что и оружие, и другие стратегические материалы Конфедерация – так назвали свое государственное образование мятежники – могла получить только морским путем от своих европейских союзников (да и вся экономика южных штатов, базирующаяся на выращивании хлопка и табака, была ориентирована на экспорт).
Лидеры Конфедерации отлично понимали, что для того, чтобы получить хоть какие-то шансы в этой борьбе, им надо сделать ставку на использование новейших достижений в военно-морском деле: броненосных кораблей, оснащенных таранами, нарезной артиллерии, а также мин и их носителей. Весь вопрос заключался в том, как это сделать: как уже было сказано, промышленность, в особенности – технологически передовая, на Юге находилась едва-едва в зачаточном состоянии. Что делать, такова специфика всех рабовладельческих стран…
На помощь пришла изобретательность. Несмотря на неравенство сил, положение в первые месяцы войны складывалось в пользу мятежников: их полки, сформированные из военизированной плантаторской аристократии, первое время одерживали верх над неопытными пролетарско-фермерскими войсками северян.
Так, 20 апреля 1861г. южанам удалось захватить Норфолк – крупнейшую военно-морскую базу и арсенал флота США. Большую часть находившихся там запасов северяне, уходя, уничтожили, корабли – подожгли, но тут на помощь конфедератам пришла удача и изобретательность.
В гавани Норфолка были обнаружены останки корпуса деревянного фрегата «Мерримак» постройки 1856–1857гг.: корпус сгорел до ватерлинии, но нижняя его часть и, самое главное, машина, остались целы. Началось спешное переоборудование «Мерримака» в броненосец, получивший название «Вирджиния» (в честь одного из конфедеративных штатов). Сгоревший борт не стали восстанавливать, но в центральной части надстроили каземат длиной около 55 метров, который прикрыли броневыми плитами.
Опять-таки, неизвестно, какое влияние на проект «Вирджинии» оказали идеи Кавалли: он еще в 40-е годы предлагал строить «полуподводные» броненосцы, корпус которых был бы полностью погружен в воду, а над водой возвышался бы только бронированный каземат.
В любом случае выбора у южан не было: из сгоревшего наполовину корпуса «Мерримака» что-либо, кроме этакого «погруженного» броненосца «a la Кавалли» построить было трудно.
Ввиду слабости металлургической и горной промышленности, южанам зачастую приходилось использовать в качестве металла для военной промышленности рельсы с железных дорог, поэтому в некоторых источниках даже встречаются утверждения, что защиту «Вирджинии» составляли уложенные на борта каземата рельсы.
Броня каземата почти на метр погружалась в воду, прикрывая машины. Кормовая и носовая оконечности длиной примерно по 15 метров находились полностью под водой и прикрывались лишь выпуклой палубой, обшитой железными листами. К форштевню был прикреплен чугунный таран длиной около метра и весом 680 кг.
По поводу тактико-технических характеристик «Вирджинии» в литературе указываются разные данные, иногда – довольно сильно расходящиеся. Так, водоизмещение обычно указывается в 3200 т, что на самом деле является грузоподъемностью корпуса «Мерримака». Определенно известно, что у носовой и кормовой стенок каземата броненосца стояло по одной нарезной пушке конструкции инженера Брука калибром 178мм (вес орудия – 7,5 тонны, вес сплошного снаряда – 120 фунтов, разрывного – 100 фунтов). В качестве бортового вооружения чаще всего указывается 6 нарезных орудий калибром 162мм (вес орудия 4,5 т, вес сплошного снаряда – 80 фунтов и разрывного – 65 фунтов) и 6 гладкоствольных калибром 229мм, причем боекомплект к ним, кроме бомб, содержал еще и ядра, которые перед стрельбой по деревянным судам полагалось калить в топке броненосца.
Каземат «Вирджинии» был настолько узким, что орудия в нем пришлось устанавливать в «шахматном порядке»: первое стреляет на один борт, следующее за ним – на другой борт, и так далее. Есть сведения, что после сражения на Хэмптонском рейде на крыше каземата установили дополнительно несколько легких пушек для отражения абордажных атак.
Экипаж насчитывал 30 офицеров и 320 нижних чинов, а также 54 морских пехотинца.
В разных источниках толщина бронирования «Вирджинии» указывается в пределах от 50 до 100 мм (2–4 дюйма). Перед боем каземат полагалось снаружи обмазывать животным жиром – чтобы «ядра соскальзывали». Кроме того, стенки каземата имели довольно приличный наклон – 36 градусов.
Скорость «Вирджинии» также точно не определена. В первый день боя на Хэмптонском рейде она показывала до 6–7 узлов, во второй (после потери тарана) – не более 5. Маневренность корабля была чудовищной: полную циркуляцию «Вирджиния» описывала примерно за 40 минут. Внешне она выглядела как возвышающийся над водой металлический сарай с торчащей из плоской крыши трубой; естественно, мореходность такого суда была ничтожна.
Постройка корабля, начатая 11 июля 1861г., задерживалась из-за нехватки материалов и умелых рабочих; когда «Вирджиния» уже была спущена на воду, ей пришлось еще несколько недель ждать 8 тонн пороха и бомбы для своих пушек. Наконец, 8 марта 1862г. броненосец южан появился на Хэмптонском рейде – арене своего первого сражения…
Север против Юга: «Монитор» против «Вирджинии»
Надо сказать, что идея броненосного судостроения в США имела довольно давние корни. Еще в 1842г. инженеры братья Стефенсы предложили правительству построить винтовой корабль со 170-миллиметровой броней и способный развивать скорость 18–20 узлов! Вооружить его предполагалось чудовищными бомбическими орудиями – четырьмя калибром 457 мм и тремя – 381мм, которые должны были быть установлены открыто на палубе поверх бронированного каземата, где находились расчеты этих пушек. Для зарядки стволы этих суперорудий наклонялись к специальным люкам в палубе; оттуда же – из-под палубы – осуществлялась их наводка на цель. В походном положении водоизмещение броненосца Стефенсов должно было составлять 5890 тонн, но перед боем он мог принимать в специальные цистерны воду для того, чтобы погрузиться в воду и сократить площадь поражаемой поверхности борта; водоизмещение при этом возрастало до 6200 тонн.
