Она была смонтирована на шасси 3-тонного автомобиля ЗИС-5. Направляющие располагались поперек оси автомобиля. Заряжание проводилось с передней (дульной) части направляющих. Длина направляющих составляла 1,5 метра. Залп 24 снарядов происходил за несколько (10-12) секунд23.
В ходе доработки установки в начале 1939 года конструкторы практически создали совершенно новый образец.
Данная установка получила наименование «механизированная установка 1-й образец» (МУ-1). Она монтировалась на базе 4-тонного автомобиля повышенной проходимости ЗИС-6. Установка также имела 24 направляющие, расположенные поперечно оси машины, также заряжалась с дульной части. Машина вела стрельбу на углах возвышения от 15 до 45 градусов. Для наведения в цель были использованы прицельные приспособления 122-мм гаубицы.
Однако вследствие большого рассеивания снарядов установку решили доработать. Работы велись с соблюдением режима секретности.
В апреле 1939 года технический совет РНИИ рассмотрел два направления совершенствования пусковой установки. Первый – доработка 24-зарядной установки (конструктор А.С. Попов); второй – совершенно новая 16-зарядная установка конструктора В.Н. Галковского. Предпочтение было отдано проекту В.Н. Галковского.

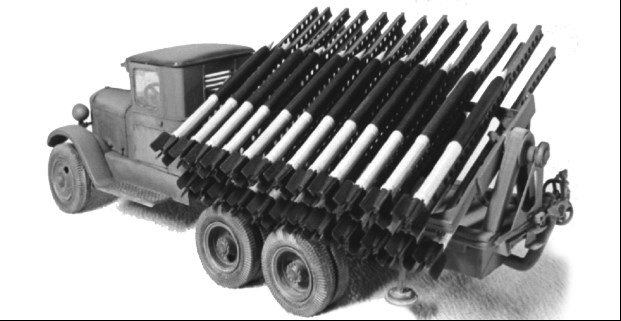

Рис. 1.3. Механизированная установка МУ-124
Данный проект получил название «Механизированная установка, 2-й образец» (МУ-2). Она монтировалась на шасси ЗИС-6. 16 направляющих располагались вдоль оси машины, для повышения кучности они были удлинены до 5 метров и соединены попарно. Пуск снарядов можно было проводить с кабины или с помощью выносного пульта залповым или одиночным огнем. Заряжание машины производилось с казенной части.
7 июня 1939 года в присутствии Наркома Обороны СССР К.Е. Ворошилова были успешно проведены показные стрельбы. Нарком признал высокую эффективность установки25. По итогам опытных стрельб было принято решение о разработке нового реактивного снаряда.
Такой снаряд под индексом М-13 был создан. Его отличало возросшее могущество (вес боевой части достигал 5 кг) и достаточно большая дальность стрельбы – 8470 метров.
Установка с новым снарядом получила наименование БМ-13. Цифра 13 указывала на калибр снаряда – 132 мм.
В ноябре 1940 года опытный цех РНИИ изготовил шесть установок, во время войны из них была сформирована первая реактивная батарея Красной Армии под командованием слушателя Военной Артиллерийской Академии им. Ф.Э. Дзержинского капитана Ивана Андреевича Флерова.
В феврале 1941 года РНИИ была окончательно отработана техническая документация на серийное производство БМ-13, М-13, М-8.26
21 июня, за несколько часов до начала Великой Отечественной войны, Политбюро ЦК ВКП(б) и СНК СССР приняли решение запустить в серийное производство боевую машину БМ-13, снаряды М-13 и М-8 и сформировать ракетные части.
Таким образом, советские инженеры первыми начали разработки реактивного вооружения. Наряду с пусковыми установками ими были созданы реактивные боеприпасы, их планировали применять с борта самолета для поражения групповых целей.
В Германской армии в 1936 году был принят на вооружение шестиствольный миномёт «d». В дальнейшем были разработаны буксируемые, самоходные и переносные установки для пуска турбореактивных мин (снарядов) калибром 210 мм, 280 мм и 320 мм. Кроме этого немецкие специалисты копировали некоторые образцы советских систем.
Работы по совершенствованию отечественных образцов реактивного вооружения продолжались до конца Великой Отечественной войны. Основным направлением развития стало: повышение мощности залпа за счёт увеличения калибра реактивных снарядов и количества направляющих; повышение мобильности путем использования самоходных шасси различных типов.
Наши установки сразу получили почетное наименование гвардейские минометы, а войсковые части – гвардейские минометные части (ГМЧ) со всеми вытекающими последствиями, положенными гвардейцам: от повышенного денежного и продовольственного довольствия до улучшенного обмундирования и снабжения другими видами довольствия. Это был беспрецедентный случай в практике присвоения почетного наименования. Он показывал значимость и место нового грозного оружия в системе вооруженных сил.

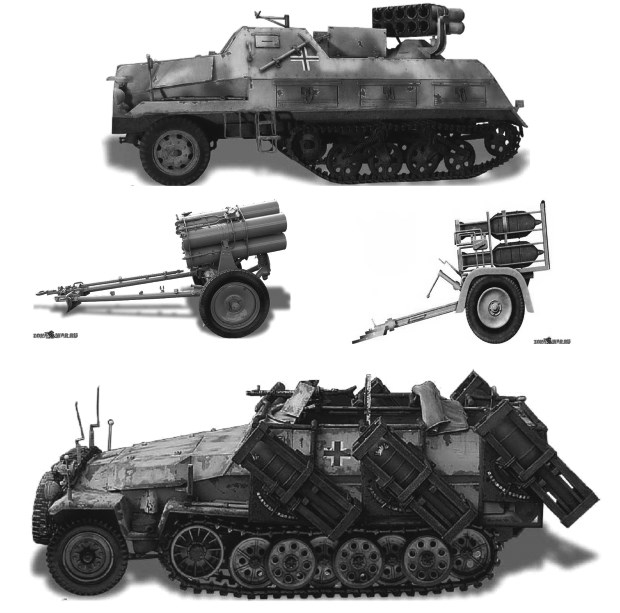

Рис. 1.4. Германские реактивные установки периода ВОВ: Panzerwerfer 42; Миномет Nebelwerfer 42; БТР Sd.Kfz.D 251.1 Auf. с 280-мм фугасными или 320-мм зажигательными ракетами, Фугасная 300-мм ракета «Wurfkerper 42»27
Параллельно проводились работы по созданию установки для стрельбы реактивными снарядами калибра 82 мм (PC-82). 13 октября 1941 года была закончена разработка установки М-8-24 для пуска 24 НУРС М-8 калибра 82 мм на базе танка Т-40 (Т-60). Максимальная дальность стрельбы установки составляла 5515 м. Система сразу была принята на вооружение Красной Армии.
Во время войны в качестве шасси 132-мм установок использовались шасси грузовых автомобилей, полученных по ленд-лизу: «Dodge», «Chevrolet», «Studebaker», «Ford-Canadian», «Ford-Marmon», «International» и других, а также советского грузового автомобиля ГАЗ-АА.
Кроме того для стрельбы снарядами калибров 132 и 82 мм проводились работы по созданию мотоциклетной установки, установки на автомобиле ГАЗ-67, аэросанях, гусеничных машинах, установок на бронепоездах, дрезинах, кораблях, переносных станках. Многие проекты были реализованы.
В мае 1942 года был разработан неуправляемый реактивный снаряд М-30 калибра 300 мм с дальностью полета 2800 м. Он имел с фугасную головную часть и достигал дальности 4325 м, что вполне удовлетворяло требованиям, к установкам крупного калибра.
Одновременно был запущен проект создания специального станка для пуска НУРС М-30 под наименованием «ящик 30». Прямо с завода снаряд доставлялся в воинскую часть в укупорке (ящике), и с нее же и запускался. Боевое применение таких станков состоялось 17 июля 1942 года. Тогда был произведен залп из 144 станков в районе села Налючи Новгородской области.
