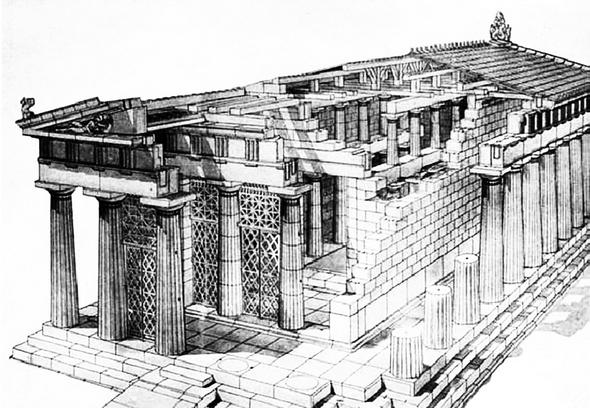

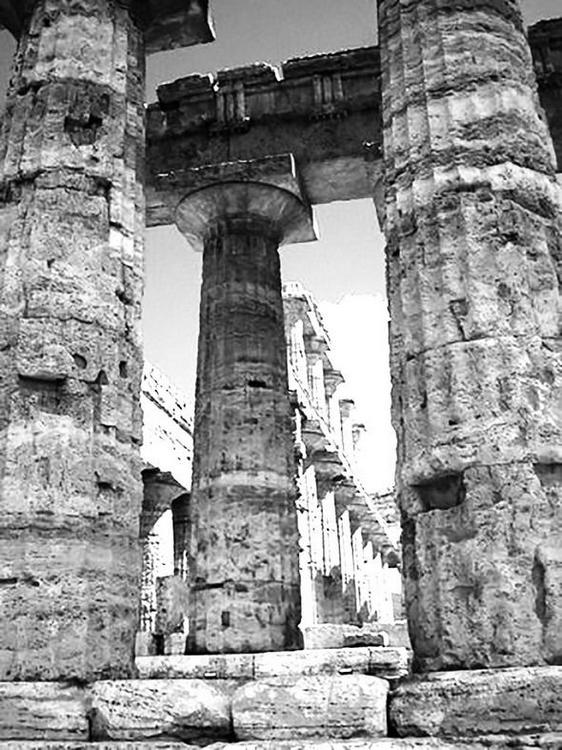

Рис. 1. 20. a. Модель Греческого Храма, b. Руины храма Нептуна в Paestum, Италия.
В основе конструктивной идеи греческого храма лежит древнейшая деревянная стоечно-балочная структура, благодаря своей логичной рациональности впоследствии увековеченная в камне. Ее элементы являются основными архитектурными компонентами сооружения (Рис. 1.21.).
Рис. 1. 21. Дорический (Doric) Ордер.
Колонны состоят из базы, ствола и капители (base, shaft, capital). Капитель служит для передачи нагрузки от перекрытия колонне, а база – платформе основания. Поверх капители прокладываются балки артаблемента (entablature), тело которого горизонтально членится снизу вверх на architrave, frieze и cornice. Architrave – не что иное, как каменное воплощение кольцевого пояса деревянных балок перекрытия. Декоративное оформление следующего уровня entablature – frieze – воспроизводит в камне выступающие торцы поперечных балок (когда-то защищавшихся от дождей и гниения декорированными щитами) и промежутки между ними – соответственно триглифы (triglyphs) и метопы (metopes). Сложное сечение cornice вызвано необходимостью защитить entablature от стекающей с крыши дождевой воды.
Простая двускатная крыша оставляла для скульптурного оформления треугольные плоскости фронтонов (pediment), замыкающих продольную ось здания.
Безупречная логика конструктивной схемы и изящество ее воплощения позволяли говорить о совершенстве. Искушение удержать его ускользающие черты было так велико, что античные зодчие поступились безграничностью своей творческой свободы, разработав свод правил, или ордеров, регламентирующих процесс архитектурного проектирования от общего решения до мельчайших деталей.
Забегая вперед, можно отметить, что попытка ограничить артистическое вдохновение потерпела такую же историческую неудачу, как и отсечение крыльев статуи крылатой богини победы Ники не сохранило Афинам славу победителей.

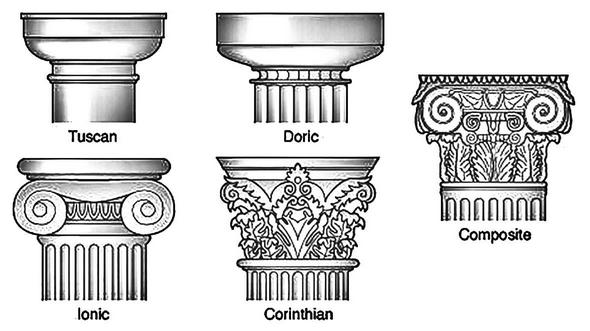

Рис. 1. 22. Капители пяти Архитектурных Ордеров.
Дизайн каждого храма зависел от выбора типа колонн и соответствующей ему конструкции перекрытия. Каждый из трех изобретенных греками ордеров (Doric, Ionic, Corinthian) имел собственный рисунок капители, пропорции колонн и интерколлумния, детали орнаментации (Рис. 1.22.) и был назван по имени греческой провинции, где, в соответствии с легендой был применен впервые. Выбор ордера диктовался назначением объекта – мощный дорический (doric) ордер символизировал мужское начало и применялся в храмах, посвященных героям и мужским божествам, стройные колонны ионического (ionic) ордера с элегантными эволютами капителей олицетворяли женственность и использовались в храмах богинь. Впоследствии Римляне добавили в архитектурную палитру два своих ордера – тосканский (Tuscan), названный в честь Тосканы, и комбинацию ионического и коринфского – композитный (Composite).
Перечисленные Пять Ордеров легли в основу многих стилей в архитектуре Европы и Америки последующих веков. Однако подлинное бессмертие античному храму завоевала его способность декларировать существо демократических мировоззрений.

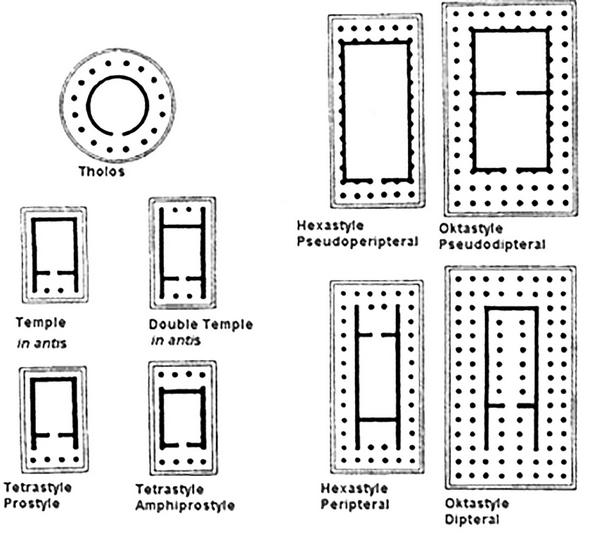

Рис. 1. 23. Основные типы греческих храмов.
Важнейшим архитектурным элементом любого греческого храма, независимо от его типа (Рис. 1.23.), является колоннада. Помимо конструктивной и эстетической нагрузки, она участвует в формировании уникальной среды, создаваемой пространством интерколлумния. Своеобразие подобного пространства во многом объясняется его экологическим и социальным предназначением – служить шлюзом между внутренней средой архитектурного объекта и окружающим миром, а также между формальными отношениями, приличествующими храму, и свободным общением вне его пределов. Доступное в любое время для граждан республики, защищенное от непогоды, это пространство было излюбленным местом обсуждения социальных и научных проблем, спортивных новостей – всего, что составляло жизнь демократического государства.
В последующих главах мы увидим, как на протяжении всей истории западной цивилизации, архитекторы возвращались к образу античного храма в периоды возрождения индивидуализма и демократических свобод. А пока двинемся дальше.
Древний Рим
Культура Древнего Рима естественно наследовала социальные и архитектурные достижения своего предшественника и соседа – Античной Греции. Претворяя в жизнь идеи демократии, римляне основали республиканскую форму управления, которая столетия спустя вдохновила Томаса Джефферсона и Отцов-основателей на разработку основ государственности будущих Соединенных Штатов.
Приняв и развив греческую ордерную систему, римляне, однако, отошли от ее структурной чистоты, и стали использовать элементы архитектурных ордеров для декорации несущих стен. Причиной изменения конструктивной и эстетической ориентации стало изобретение нового строительного материала – бетона.
История не сохранила имя строителя, впервые соединившего вулканический пепел (pozzolana) с известью для получения цемента. Смешанный с водой и щебнем, цемент превратился в бетон, открыв новую страницу в истории архитектуры. Далее открытия следовали одно за другим. Связующие свойства бетона позволили строителям разработать новую конструкцию стены, способной выдерживать значительные нагрузки, и создать арочный свод – первое в истории бетонное перекрытие.
Римская кирпичная стена (Рис. 1.24.) явилась первым примером работы с опалубкой. Квадратные кирпичи разбивались по диагонали и укладывались стороной раскола наружу, формируя лицевую поверхность стены. Затем работа повторялась для ее другой поверхности, а промежуток заполнялся бетоном. Так, слой за слоем, стена могла расти практически до любой высоты. Опалубка не убиралась, так как являлась одновременно составной частью конструкции и архитектурного оформления стены. Гениально – правда?

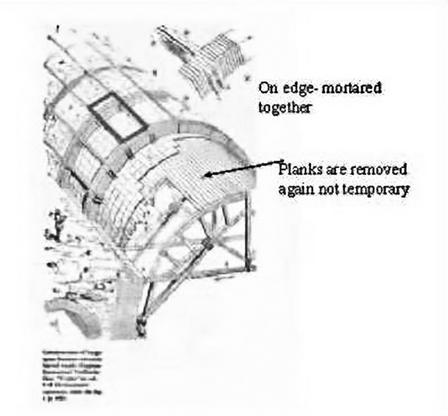

Другим замечательным примером римской строительной инициативы явился метод возведения арок и сводов, известный в мировой архитектуре как Barrel Vaulting (Рис. 1.25, 1.26, 1.27).
Рис. 1. 24.
Рис. 1. 25.
Рис. 1.26.
Рис. 1. 27.

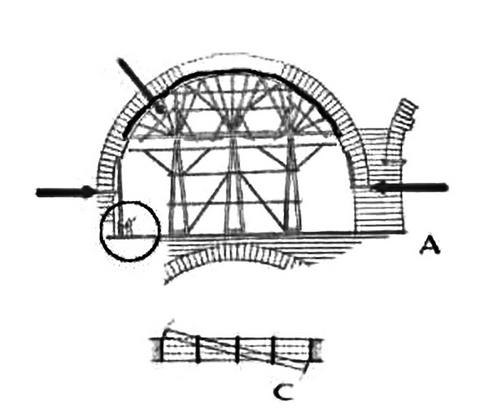

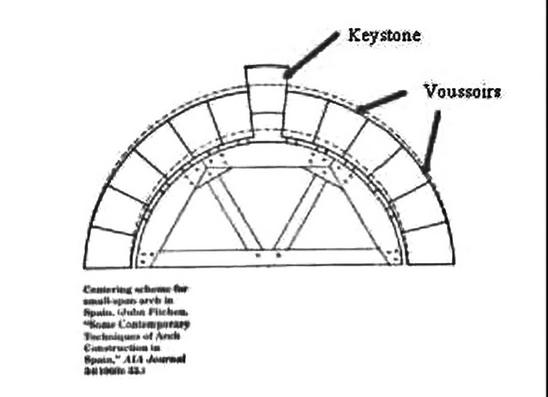

Последовательность процесса можно рассмотреть на Рис. 1.26. Нижняя часть опалубки, поддерживающая конструкцию изнутри, с окончанием работ сдвигалась относительно вертикальной оси (Рис. 1.27.) и убиралась для последующего использования, наружная ее часть, состоящая из кирпичных кессонов, оставалась частью перекрытия.
Несмотря на то, что описанные строительные технологии позволяли строить арки любых очертаний, что и делалось впоследствии (Рис. 1.28.), римляне придерживались полуциркульной формы. Ее многочисленные производные – купола, апсиды, своды, наряду с архитектурными ордерами и заимствованными из древних цивилизаций правилами строительной геометрии – двухосевой симметрией и модульными пропорциями, легли в основу того, что мы сейчас называем Классическим языком архитектуры.
Рис. 1.28. Наиболее распространенные типы арок.
Римские мастера использовали этот язык для строительства беспрецедентных по масштабу и великолепию убранства сооружений (Рис. 1. 29.). В течение последующих тысячелетий зодчие Европы, а затем и Америки не раз пытались возродить социальную и политическую славу Рима, возвращаясь к его архитектурному языку.

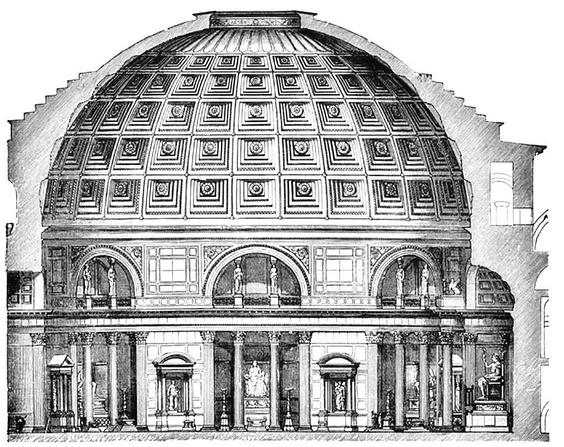

Рис. 1.29. Римский Пантеон, II век AD.
Пришедшая на смену Римской республике Империя включила в свои границы Средиземноморье и огромную часть Европы. Для контроля за колониями римляне основали множество поселений в качестве военных и административных представительств центральной власти. Большое количество европейских городов, включая Лондон и Флоренцию (Рис. 1.30.), было основано таким образом.
Движимые желанием утвердить свое господство на захваченных землях, к тому же не всегда располагая временем для изучения местных топографических условий, римляне строили свои города, используя ориентированную по сторонам света ортогональную сетку, попирая ландшафт с той же жестокостью, что и восстания рабов. Проложенные с севера на юг и с запада на восток главные улицы города образовывали в месте пересечения площадь, вокруг которой размещались основные общественные здания, и, пройдя сквозь ворота окружающей город оборонительной стены, продолжались как дороги до следующего форпоста (Рис. 1.31.). Земли вокруг города нарезались на квадраты со стороной 728 метров (2400 футов) для поместных владений.

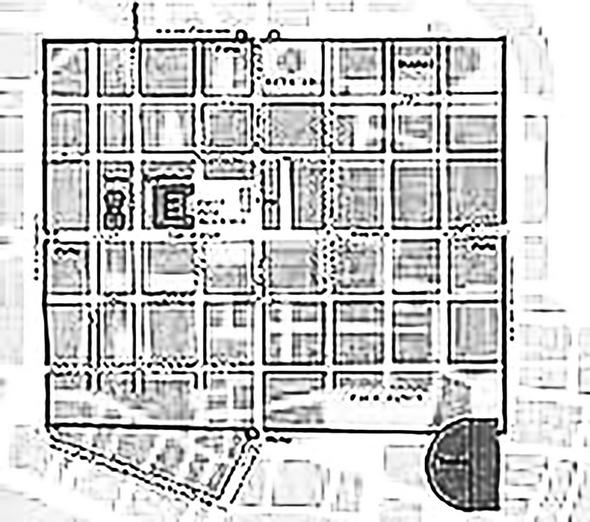

Рис. 1. 30. План Флоренции

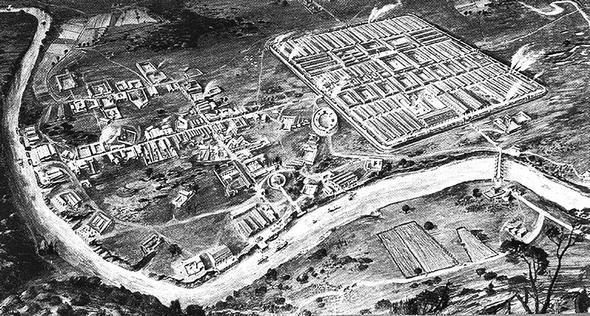

Рис. 1. 31. Римский Форпост. 59 BC.
Следы римской градостроительной структуры до сих пор сохранились во многих городах и дорогах Европы. Много столетий спустя, пионеры Дикого Запада Соединенных штатов, исходя из тех же побуждений, столбили свои участки и закладывали города по такой же жесткой ортогональной схеме, что и строители Древнего Рима.
Средние Века
В третьем веке нашей эры началось ослабление Римской империи, завершившееся через два столетия ее полным упадком. Падение Рима положило конец необычному социальному и философскому эксперименту, начатому в свое время Античными греками. В течение последующих Middle Ages Европа вернулась к абсолютизму, поддерживаемому набирающей силы церковью.
Античная концепция индивидуализма уступила место феодальным отношениям с безусловным подчинением авторитарной власти. Жители стали покидать города в поисках покровительства лендлордов. Вместе со свободой волеизъявления исчезла необходимость в строительстве грандиозных гражданских зданий, а вслед за ней и потребность в профессионально подготовленных специалистах. Под давлением социальных изменений различие между профессиями архитектора и строителя практически стерлось. Если в античные времена здания возводились строителями на основе чертежей, созданных специально обученными архитекторами, то в Medieval times за дизайн и строительство отвечали, как правило, одни и те же люди. На многие века понятие архитектор, как автор функциональной и эстетической концепции объекта, вышло из употребления.
После развала Римской империи невостребованным оказалось мастерство высококлассных каменщиков (masons), из поколения в поколение передававших секреты своего творчества и объединенных к тому времени в профессиональные союзы. Группы masons, связанных клятвами цехового братства, разбрелись по Европе в поисках возможных строительных заказов. Их потомки сумели пронести сквозь века сокровенные знания своей профессии и почти через тысячу лет воплотить свое мастерство в шедеврах готической архитектуры.

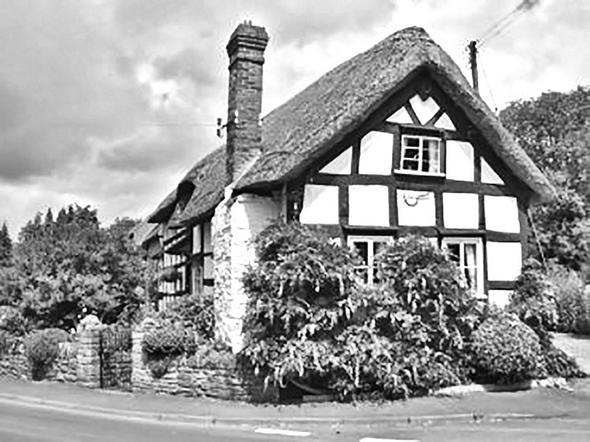

Но поначалу, как и во все времена экономического и социального упадка, архитектура средневековья обратилась к народному жилищу, адаптированному к местным геоклиматическим условиям и доступным строительным материалам. В богатой лесами Центральной Европе широкое распространение получила изобретенная тысячелетия назад half timbered структура дома (Рис. 110, 1.32.).
Рис. 1.32.
Рис. 1.33.

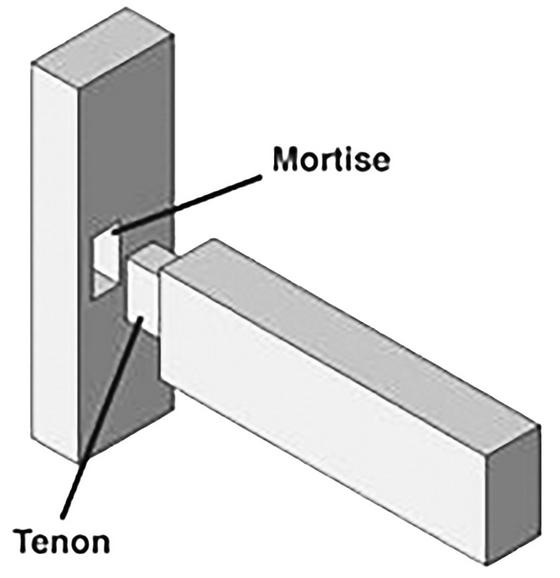

Средневековые строители сооружали каркас из деревянных балок, используя соединения mortise и tenon (Рис. 1.33.), а затем заполняли его пустоты глиной, армированной плетеными прутьями, прессованной землей, или специально предназначенными для этого кирпичами (nogging). Способ покрытия крыши и наклон ее скатов диктовался наличием строительных материалов (черепица на юге или деревянная дранка на севере) и количеством выпадающих осадков.
Образовавшийся с падением Римской империи политический и духовный вакуум был заполнен окрепшим Христианством. В этот период сформировался новый тип здания, оказавший значительное влияние на развитие архитектуры Европы и впоследствии Америки – Христианская церковь (Christian Church). Руководство Церкви, желая дистанцироваться от языческих религий прошлого, занялось поисками образа храма, соответствующего духу новой веры. Процесс этот занял не одно столетие.

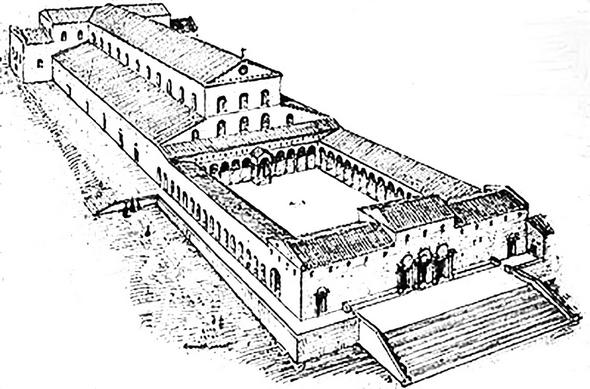

Рис. 1. 34. Собор св. Петра, Рим AD 320–30.
Вначале, в качестве образца культовой архитектуры использовалась Римская базилика. Яркий пример тому – старый Собор св. Петра в Риме (Рис. 1.34.). Высокий центральный неф (nave), освещенный окнами верхнего яруса (clerestory windows), окружен более низкими боковыми нефами (aisles). В отличие от древних храмов Старого и Нового Света, где церемониальное пространство размещалось перед входом в здание, в Христианской церкви прихожане заполняли nave, наблюдая за действиями священника у алтаря, расположенного в его противоположном от входа конце.
Первые христианские базилики наследовали не только идею nave и aisle, но и многие другие элементы римской архитектуры – низкие скаты крыш и открытые атриумные пространства, некогда рожденные сухим теплым климатом Средиземноморья. Однако в последующие века, вместе с памятью о Римской Империи, из строительной практики исчезли основные элементы ее архитектурного языка вместе с пятью каноническими ордерами.
Начиная с 8 века AD, во времена царствования династии Charlemagne, стали появляться первые попытки возрождения утраченного культурного наследия. 11 век принес оживление торговли, началось восстановление городов. В течение последующих пяти столетий европейцам удалось построить цивилизацию, основанную частично на все еще доминирующей Христианской культуре и частично на обновленных концепциях Античности. Открытые заново идеи автономности личности возродили интерес к чувственной природе науки и искусства, в том числе к классическому языку архитектуры.
Срастание Христианских и Классических идей можно наблюдать в первых архитектурных объектах второго тысячелетия, выполненных в стиле, известном сегодня как Romanesque (Рис. 1.35.).

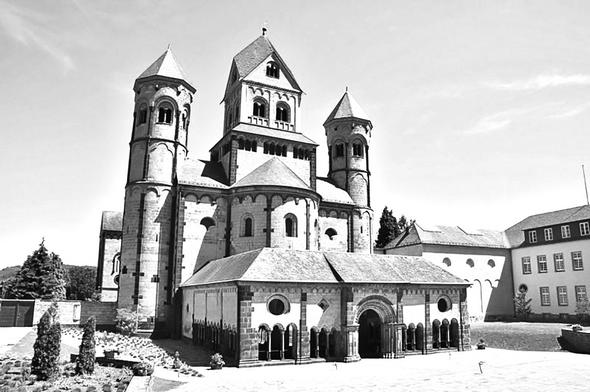

Рис. 1. 35. Maria Laach, Германия 1093–1156.
Из Римской архитектуры были заимствованы: базиликальная структура объема, продольно-осевая симметрия плана, полуциркульные арки дверных и оконных проемов. Данью христианской духовности стало активное развитие объекта по вертикали. Новый стиль отказался от умиротворенности горизонтальных линий классического архитектурного языка, но, как и древние курганы, зиккураты и пирамиды устремился вверх, указывая прихожанам на небеса и утверждая на земле авторитет и незыблемость Церкви.
За пару веков до Европейского вторжения на Американский континент Romanesque эволюционировал в Gothic. К этому времени строители культовых сооружений отказались от несущих стен – важнейшей конструктивной системы со времен Римской Республики и обратились к другой исторической строительной идее – пространственной структуре. Колонны, поддерживающие перекрытия nave и aisles, выполняли функции несущих и ограждающих конструкций, но в отличие от мастеров древности, masons средневековья перекрывали пролеты между колоннами не балками, а пространственными ребрами, замыкающими каркас здания. Сеть диагонально пересекающихся ребер формировала свод. Пространство между несущими элементами оставлялось максимально открытым для облегчения доступа в интерьер естественного света.
Для распределения нагрузки от верхних ярусов конструкции на внешние опоры, без блокирования бесчисленных витражных окон, строители Medieval Times изобрели особый вид полуарочных контрфорсов – Flying Buttress (Рис. 1.36).
