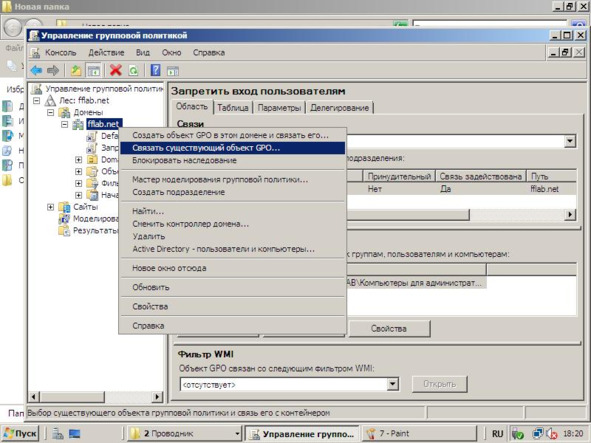

Рисунок 5.8 – Привязка объекта GPO к домену
Выберем созданный GPO (рисунок 5.9).

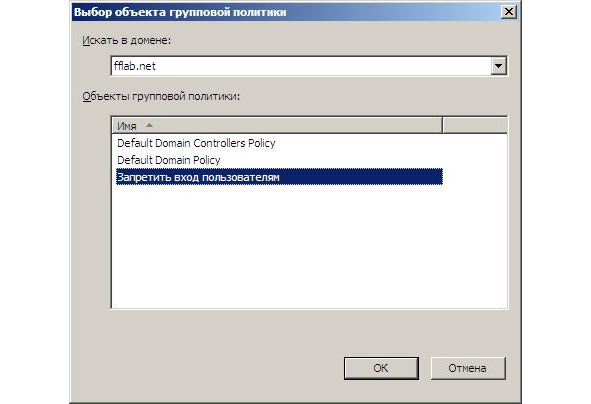

Рисунок 5.9 – Выбор GPO
Определим, к кому будут применяться данные политики, для нас это компьютеры администраторов (рисунок 5.10).

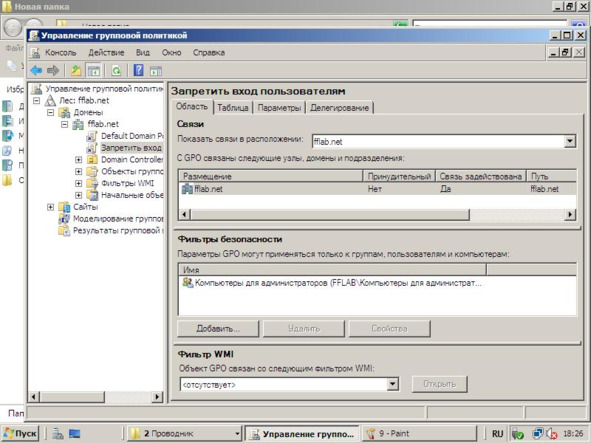

Рисунок 5.10 – Применение фильтров безопасности
Попробуем зайти на выбранный компьютер под учетной записью обычного пользователя и получим сообщение об ошибке (рисунок 5.11).

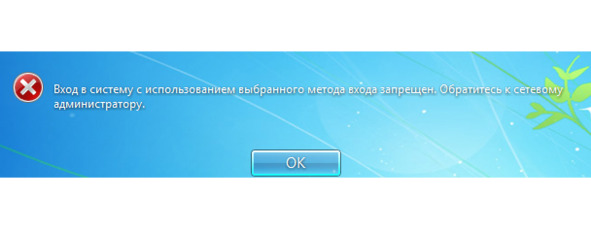

Рисунок 5.11 – Вход в систему для пользователя запрещен
Администратор может осуществить локальный вход в систему.
6 Ограничение доступа к компьютерам из сети

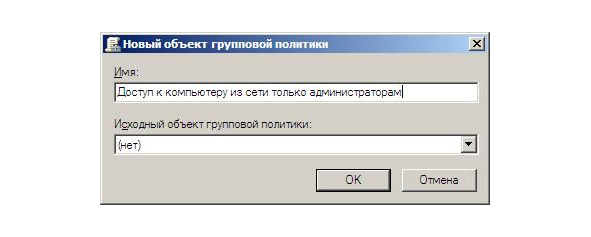

Создадим новый объект групповой политики (рисунок 6.1).
Рисунок 6.1 – Новый объект групповой политики

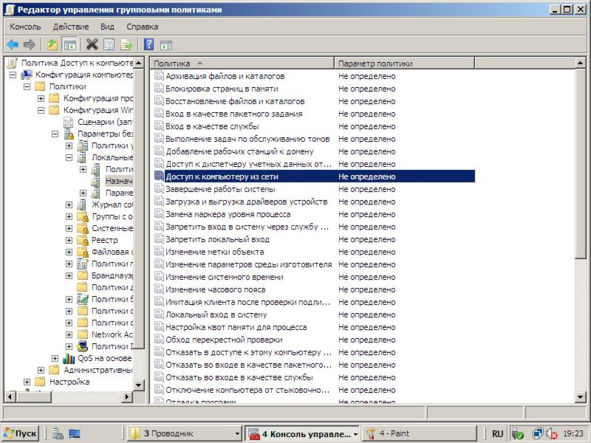

Перейдем по пути Конфигурация компьютера-Конфигурация Windows-Параметры безопасности-Локальные политики-Назначение прав пользователя-Доступ к компьютеру из сети (рисунок 6.2).
Рисунок 6.2 – Выбор политики
Согласно заданию, нужно настроить систему так, чтобы только локальной группе администраторов был разрешен доступ к этому компьютеру по сети. Определим параметры политики как на рисунке 6.3.
Рисунок 6.3 – Определение параметров политики

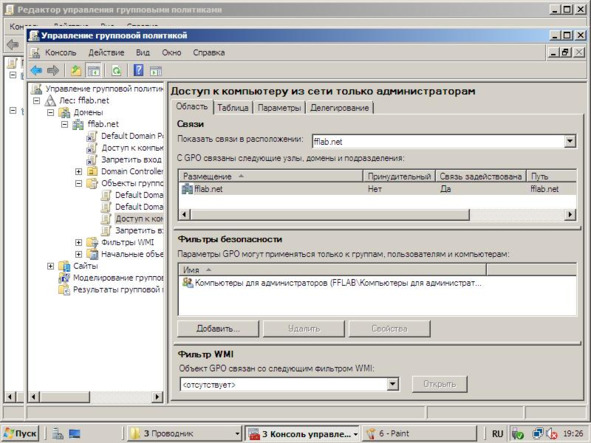

Применим данную политику к группе «Компьютеры для администраторов», в которую входит PC-1 (рисунок 6.4).
Рисунок 6.4 – Выбор фильтра безопасности
На данном компьютере создадим общую папку с название SHARED и дадим общий доступ для всех (рисунок 6.5).
Зайдем в данную папку с контроллера домена, пользователь Администратор состоит в группе «Администраторы домена» и имеет доступ к папке (рисунок 6.6)
Добавим новый компьютер в домен (PC-2) и создадим пользователя без привелегий администратора, попробуем зайти в данную общую папку (рисунок 6.7).
Рисунок 6.5 – Создание общей папки

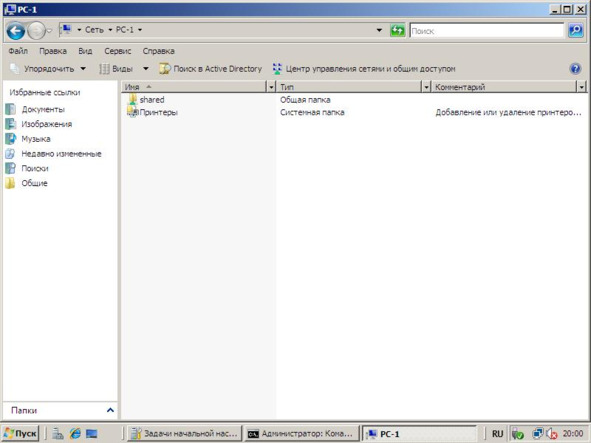

Рисунок 6.6 – Вход в общую папку

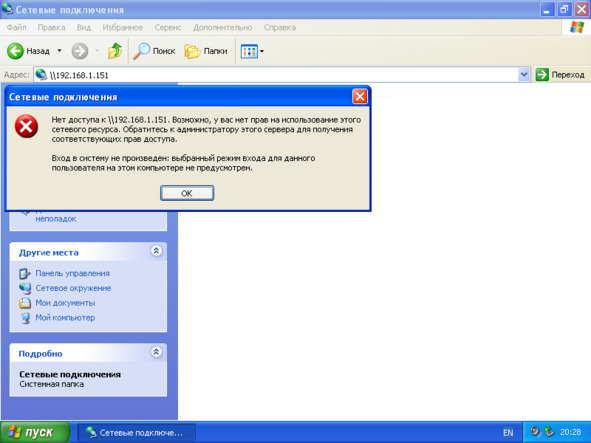

Рисунок 6.7 – Ошибка доступа к общей папке
На рисунках 6.8, 6.9 приведены сведения о компьютерах домена PC-1 и PC-2, соответственно.

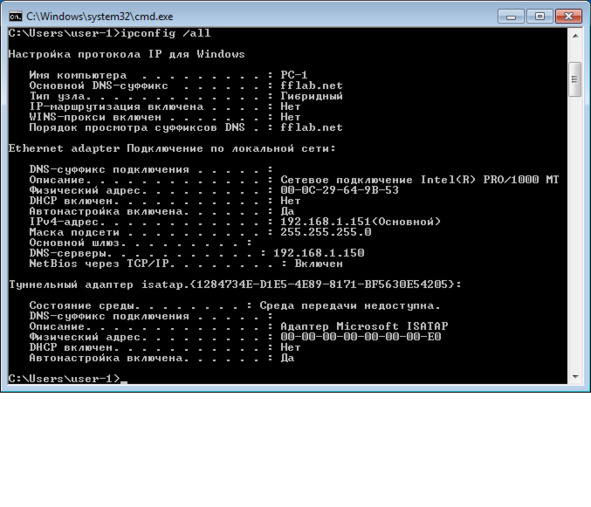

Рисунок 6.8 – Сетевые настройки PC-1

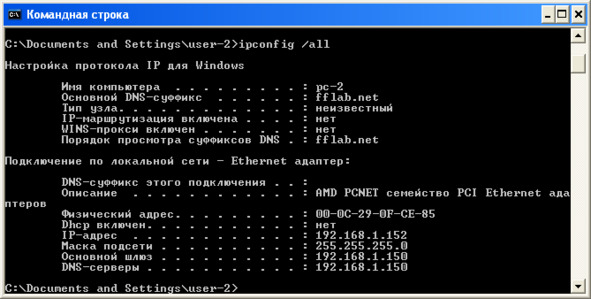

Рисунок 6.9 – Сетевые настройки PC-2
7 Разработка методов оптимизации и предложение средств автоматизации мониторинга
В деятельности современной государственной информационной системе особое место отводится аудиту информационной безопасности, целью которого является получение объективных качественных и количественных оценок текущего состояния информационной безопасности в соответствии с установленными требованиями и показателями. Основное содержание деятельности аудитора информационной системы связано с решением комплекса нетривиальных информационно-аналитических задач. К таким задачам относят: анализ информационных рисков; оценка текущего уровня защищенности ресурсов информационной системы; локализация «слабых звеньев» и выделение уязвимостей в системе защиты информации; оценка соответствия системы защиты информации существующим стандартам; выработка рекомендаций по внедрению новых и повышению эффективности используемых механизмов безопасности.
Самостоятельный поиск сетевым администратором уязвимостей в информационных системах, как правило, связан с большими затратами времени, вычислительных и экономических ресурсов. Поэтому на практике всё чаще прибегают к использованию средств автоматизации и методов оптимизации мониторинга информационных систем.
– Использование сканеров уязвимостей.
– Использование профилей сканирования.
– Уменьшение одинаково-сконфигурированных хостов.
7.1 Количественный показатель оптимизации сканирования уязвимостей
Идентификация уязвимостей методами оптимизации сканирования и аудита ведет за собой существенное сокращение времени на поиск, нагрузки на сеть, сбоев оборудования и денежных затрат на покупку программного обеспечения.
Приведем пример организации с упрощенной архитектурой сети на 100 ip-адресов. На рисунке представлена топология сети, включающая в себя: сетевые принтеры, ip-телефоны, ip-камеры, сервер, компьютеры, ноутбуки и соединяющие их коммутаторы, и маршрутизаторы (см. рисунок 7.1). Ip-адрес имеют только устройство работающие на сетевом уровне модели OSI, поэтому возможность сканирования коммутаторов отсутствует. Решить проблему поможет виртуальный интерфейс коммутатора – SVI. Маршрутизаторы в свою очередь имеют несколько интерфейсов, работающих на сетевом уровне, поэтому в данном случае это устройство имеет 5 ip-адресов

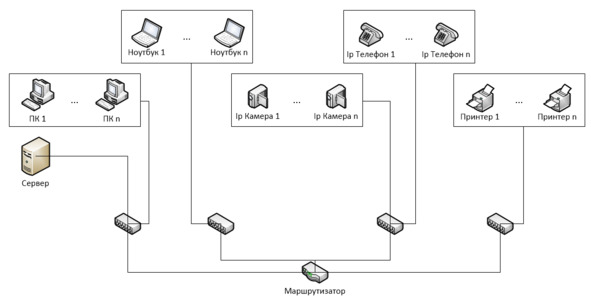

Рисунок 7.1 – Топология сети организации
Исходя из топологии сети объединим одинаково-сконфигурированный хосты в независимые пулы для выборочного сканирования: (A
1
2
n
1
2
n
Устройство принтеров, телефонов, камер видеонаблюдения однообразно, поэтому для оптимизации можно сканировать лишь одного представителя из соответствующей группы устройств, дополнительным условием оптимизации является нахождение пула адресов в одной подсети. Часть компьютеров и ноутбуков в данной организации имеют одинаковую программную и аппаратную составляющие, что существенно упрощает поиск уязвимостей сканированием лишь одного устройства и группы. Чаще всего сервера сконфигурированы по-разному и сэкономить временные, вычислительные и экономические ресурсы на них невозможно. После объединения в группы топология сети представится следующим образом (см. рисунок 7.2).
