Звуковые волноводы, созданные человеком
Распространение звука в газах или жидкостях представляет собой возмущение, периодически изменяющее в пространстве и времени плотность частиц, эту среду составляющих. Любой выделенный объем жидкости локально подвергается периодической череде сжатий и расширений.
Скорость звука в жидкостях и твердых телах, вообще говоря, выше, чем в газах. Это и не удивительно, ведь в вакууме звук не распространяется вообще, а разреженный газ имеет плотность промежуточную между вакуумом и конденсированным веществом. Однако если скорость звука в двух средах сильно отличается, то передача звука из одной в другую может быть затруднена. Это явление используется в стетоскопе – инструменте, который доносит в ухо врача звуки из грудной клетки пациента. Первоначально он представлял собой простую деревянную трубку.
Другой пример волновода, основанного на явлении полного отражения, которое возникает при переходе звука из воздуха в твердое тело, – это старинная система акустических труб, соединяющая различные уровни на кораблях. Сделанная обычно из меди или латуни, она передает приказ с капитанского мостика в машинное отделение. В таком волноводе волна практически одномерна – это означает, что интенсивность звуковой волны остается постоянной по всей длине трубы, даже на удалении от источника. Затухание звука в воздухе настолько низкое, что, если бы можно было построить прямую трубку длиной 750 км и избежать поглощения звука стенками, она послужила бы телефоном между Парижем и Марселем. К сожалению, скорость звука в воздухе составляет всего 340 м/с, так что слова из Парижа в Марсель добирались бы более получаса…
Изучение распространения звука в океанах серьезно интересовало британских и американских ученых во время Второй мировой войны. Тогда речь шла об обнаружении немецких подводных лодок раньше, чем они подплывут достаточно близко, чтобы атаковать американские или английские суда. Акустическое обнаружение подводных лодок с помощью сонаров сыграло важную роль в битве за Атлантику: в 1943 году, после тяжелых потерь, союзники сумели уничтожить значительное количество немецких подлодок, установив тем самым свое превосходство на море.

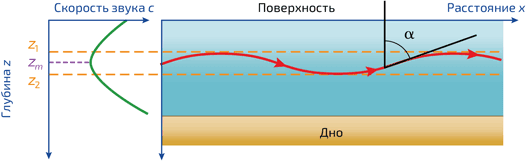

6. Акустический луч (красный), излучаемый на глубине zm, проходит между двумя плоскостями, от которых он полностью отражается. Зависимость скорости звука от глубины c (z) в океане представлена зеленой кривой. Значения z1 и z2 (считаем, что глубина равна 0 на поверхности) зависят от угла падения луча на глубине zm и определяются законом Снеллиуса: c (z1) = c (z2) = cm/sin α (zm)
Простая модель
Интересно рассмотреть случай, когда скорость звука c – простая функция глубины z. Например, функция, имеющая минимум в zm: c (z) = c (zm) + k (z – zm)
2
kzzmzzmczЗаключение
Когда звук излучается на соответствующей глубине в море, значительная часть звуковой энергии оказывается заперта в «акустических каналах». Достаточное ли это объяснение для прохождения звука от Австралии до Бермудских островов? Попробуем подсчитать. Хотя рассмотренный нами механизм описывает именно распространение звука в океане, остаются возможными еще два направления. Звуковая волна, излучаемая в середине океана, проходит в течение времени t расстояние R порядка сзв. t, где сзв. – средняя скорость звука в воде, скажем, 1500 м/с. Даже если предполагается, что потери равны нулю, энергия звуковой волны должна распределяться по всей, примерно цилиндрической, поверхности зоны 2πRh, где разница в глубине h между верхней и нижней границами канала может достигать глубины океана. Таким образом, интенсивность звука уменьшается как 1/R по мере удаления от источника. Это происходит не так резко, как затухание, пропорциональное 1/R
2

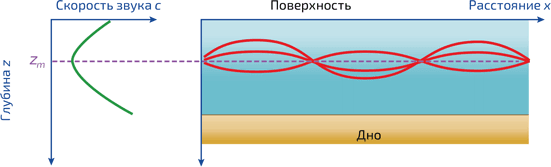

h7. Явление фокусировки звуковых лучей
8. Пример миража в Ливийской пустыне. По мере приближения к раскаленному песку солнечные лучи встречают все более горячий воздух (и, следовательно, среду с уменьшающимся показателем преломления): таким образом, они, как и звуковые лучи на илл. 7, все сильнее отклоняются вплоть до отражения. Наблюдателю кажется, что в продолжении этих отраженных лучей он видит воду
Распространение звука в естественных подводных каналах – не единственный случай волновода, созданного природой. Еще несколько примеров связаны со спецификой распространения электромагнитных волн. Наиболее эффектны миражи, которые возникают из-за непрямолинейного распространения света в очень неравномерно нагретой атмосфере (илл. 8). Кроме того, можно вспомнить короткие радиоволны, которые распространяются на большие расстояния благодаря отражению в ионосфере – верхней области атмосферы на высоте от 60 до 800 км. При определенных условиях радиоприемник может принимать радиопередачи из других стран.
Глава 3
Цвета моря и неба
Когда стоит хорошая погода, днем небо голубое, а в сумерках – алое. Через несколько часов опускается ночная тьма, и на черном небе вспыхивают мириады звезд. Днем облака белые или сероватые. В дождливую погоду иногда появляется радуга… Какие физические принципы объясняют все эти цвета? Ответ вы найдете в этой главе. И поскольку речь идет о небесах, мы поговорим и об их крылатых обитателях– птицах и насекомых.
Море и небо дарят нам разнообразные цвета, вдохновившие многих художников. Аркадий Рылов воспроизвел эти цвета на картине, выставленной в Третьяковской галерее в Москве (илл. 1). Белые хмурые облака плывут по небу всех оттенков синего. Поверхность моря более темная, подошвы волн – почти черные, а гребни местами образуют белые «барашки».
Цвет моря и сила ветра
Количество «барашков» и высота волн зависят от скорости ветра. Эта информация имеет важное значение для моряков: для определения скорости ветра они пользуются эмпирической таблицей, которую разработал британский адмирал сэр Фрэнсис Бофорт (1774–1857) (см. главу 2). На картине Рылова наличие небольшого количества «барашков» свидетельствует о ветре 12–19 км/ч, то есть 7–10 морских узлов. Такой ветер считается слабым и соответствует силе в 3 балла по шкале Бофорта.
1. «В голубом просторе», картина художника-символиста Аркадия Рылова (1870–1939)

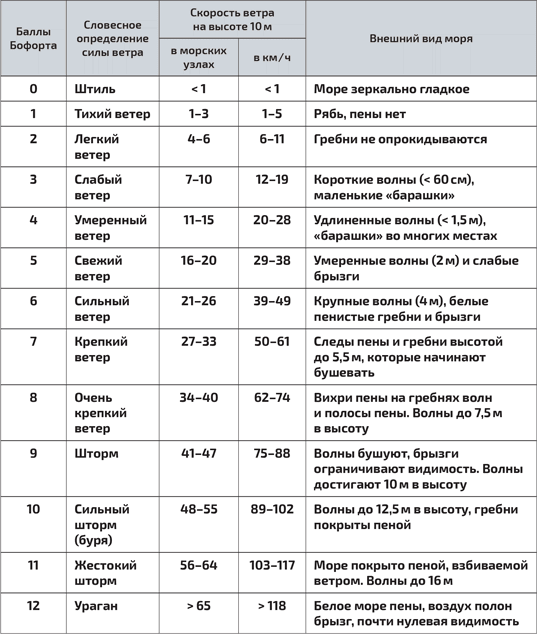

Шкала Бофорта
Представление о скорости ветра можно получить не только с помощью шкалы Бофорта, но и по контрасту между яркостью моря и неба. Они одинаковы, когда на море штиль, а горизонт едва различим. Как правило, легчайшего ветра достаточно, чтобы встревожить поверхность воды и создать контраст: небо ярче моря, горизонт выглядит как четкая линия. Это явление было изучено несколько десятилетий назад российскими учеными на борту исследовательского судна «Дмитрий Менделеев»
Яркость морской поверхности зависит от угла наблюдения. Действительно, луч света, падающий на поверхность моря, как частично преломляется, так и частично отражается (см. главу 2, «Отражение и преломление световых волн»). Интенсивность отраженного луча зависит, в частности, от показателя преломления воды и угла падения. Чем острее угол, тем сильнее отражение. Поэтому поверхность моря кажется более яркой у горизонта, чем вблизи наблюдателя.
А что насчет его цвета? Цвет поверхности практически непредсказуем, так как зависит от многих факторов, таких как глубина моря, положение солнца, цвет неба, наличие взвешенных частиц и водорослей и т. д. Все эти факторы влияют на отражение света от поверхности, его рассеяние и поглощение в воде. И все же море чаще всего синее. Причина в том, что вода поглощает меньше света в диапазоне между 400 и 500 нм (синего), чем в остальной части видимого спектра (см. ниже). Да, вода поглощает мало синего! Стакан воды выглядит совершенно прозрачным. Но начиная с толщины в несколько метров вода начинает заметно поглощать свет.
Цветовое зрение

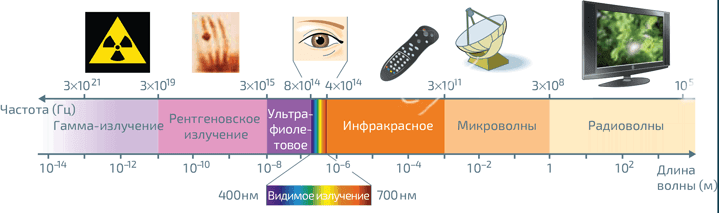

Различные области электромагнитного излучения и их применение. Узкая область между 400 и 800 нм (то есть на частотах между 800 и 400 ТГц) соответствует видимому спектру. Каждое излучение, или «спектральный цвет», обладает своей длиной волны λ, которая связана с частотой υ отношением λ = c/υ, где c – скорость света в вакууме
Человеческий глаз чувствителен к электромагнитному излучению волн длиной от 400 до 800 нм (см. илл.). Объекты кажутся цветными, либо когда они излучают свет, будучи достаточно нагретыми (как кусок раскаленного железа), либо когда они освещены и «рассеивают» (иными словами, возвращают) часть полученного света извне. Свет, попадающий в глаза, обычно полихроматичен, то есть содержит излучения с различными длинами волны в разных пропорциях. Эта композиция и определяет воспринимаемый нами цвет. Таким образом, объект, поглощающий все световое излучение, кажется черным; объект, излучающий электромагнитное излучение всех длин волн от 400 до 800 нм с сопоставимой интенсивностью, выглядит белым.
В глазу цветовое восприятие обеспечивается клетками, называемыми колбочками, которые выстилают заднюю поверхность сетчатки. Существует три типа колбочек (см. илл.), передающих сигналы в мозг, который интерпретирует их и получает визуальное ощущение цвета. Воспринимаемые цвета не ограничиваются цветами радуги или «спектральными цветами», которые возникают вследствие разложения белого света. Пурпурный, например, получается путем объединения красного (около 680 нм) и синего (около 480 нм) света. Кроме того, один и тот же воспринимаемый цвет может соответствовать свету самых разных композиций. Например, объект может казаться желтым, когда он излучает монохроматический свет длиной волны около 580 нм, или излучает свет видимого диапазона, лишенный своей сине-фиолетовой части, или даже комбинацию красного и зеленого светов.

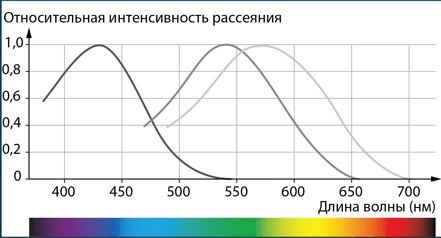

Чувствительность трех типов колбочек в зависимости от длины волны
Цвет неба в хорошую погоду
В то время как предсказать цвет моря непросто, цвет неба в хорошую погоду легко объясняется физическими принципами, выявленными английским физиком лордом Рэйли (Рэлеем) (1842–1919). В отсутствие облаков цвет неба определяется результатом взаимодействия солнечного излучения с компонентами атмосферы Земли, а именно с неоднородностями (флуктуациями) плотности молекул азота и кислорода.
Как эти молекулы ведут себя, попав в поле солнечного излучения? Рассмотрим монохроматический свет, обладающий заданной длиной волны λ. Он представляет собой колеблющиеся в плоскостях, перпендикулярных направлению распространения света, с частотой υ магнитное и электрическое поля. Под действием колеблющегося электрического поля электроны в молекулах также колеблются с частотой υ. В результате и сама молекула становится маленьким излучателем, испуская свет той же частоты, что и падающая волна. Это похоже на то, как излучает электромагнитные радиоволны теле- или радиоантенна. В случае молекул и солнечного света длина его волны оказывается много большей размера молекул, и такое рассеяние называется «рассеянием Рэлея». Расчеты показывают, что интенсивность рассеянного света оказывается пропорциональной четвертой степени частоты υ
4
4

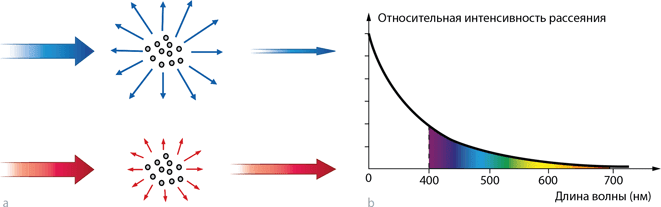

2. Рассеяние света молекулами и закон Рэлея. Под воздействием падающего монохроматического света (a) молекулы переизлучают свет той же длины волны во всех направлениях. Синему цвету соответствует длина волны около 450 нм, а красному – около 650 нм. (b) Согласно закону Рэлея, четвертая степень отношения 650/450 равна 4,3, то есть интенсивность рассеяния синего примерно в 4 раза выше, чем красного
Как все это связано с цветом неба? Согласно закону Рэлея, рассеяние электромагнитных волн оказывается значительно интенсивнее для высоких частот по сравнению с низкими. Это означает, что молекулы атмосферы сильнее рассеивают синий цвет, чем красный, зеленый или желтый. Таким образом, наших глаз преимущественно достигают именно световые лучи синего цвета. Вот почему небо синее! Следуя этому рассуждению, можно было бы предположить, что небо должно быть фиолетовым, так как фиолетовое излучение обладает более высокой частотой, чем синее. В действительности в спектре солнечного излучения доля фиолетового меньше, чем синего. Кроме того, и максимальная чувствительность человеческого глаза находится в области зеленого (555 нм). В результате фиолетовая часть спектра солнечного излучения оказывается подавленной в восприятии человеческого глаза, и небо видится синим (см. главу 3, «Цветовое зрение»).
3. a. Днем чистое небо кажется синим, так как молекулы атмосферы сильно рассеивают синюю компоненту солнечного излучения.
b. На закате доходящий до нас солнечный свет преодолевает гораздо более толстый слой атмосферы, и небо пламенеет
Небо на закате… и после
На закате небо над горизонтом принимает красивый розовый оттенок (илл. 3). Этот цвет также обусловлен рассеянием солнечного света в атмосфере. Поскольку свет распространяется во всех направлениях, то до нас доходит лишь его часть, а остальное возвращается в пространство. Часть солнечной энергии, возвращающаяся за пределы земной атмосферы, невелика, однако для некоторых явлений она может оказаться существенной (илл. 4). В видимом излучении разница между энергией, получаемой поверхностью земли и верхними слоями атмосферы, обусловлена прежде всего рассеянием. Так, мы видим, что в дневное время энергия, получаемая на земле, меньше падающей на верхние слои атмосферы примерно на 25 % в синем и на 10 % – в красном диапазонах. На закате эти пропорции изменяются, поскольку свету приходится преодолевать гораздо большую толщу атмосферы (илл. 5). Таким образом, синий свет почти целиком рассеивается, и наблюдатель на земле видит в основном красный.
Как только солнце исчезает за горизонтом, постепенно наступает ночь. Цвет неба в ночное время – совсем иной вопрос (см. главу 3, «Тайны безлунной ночи»).
Цвет облаков
Как можно увидеть на картине Рылова (см. илл. 1 в главе 3), облака бывают белые, серые или черноватые, в зависимости от их толщины и места, откуда их наблюдают. В любом случае они непрозрачны: солнце не видно сквозь облака, а солнечный свет оказывается более или менее интенсивным в зависимости от их толщины. Он доходит до нас, рассеянный каплями воды, из которых состоит облако. Такое рассеяние намного более интенсивно, чем рассеяние на флуктуациях плотности молекул кислорода и азота, которое мы описали выше. Почему?

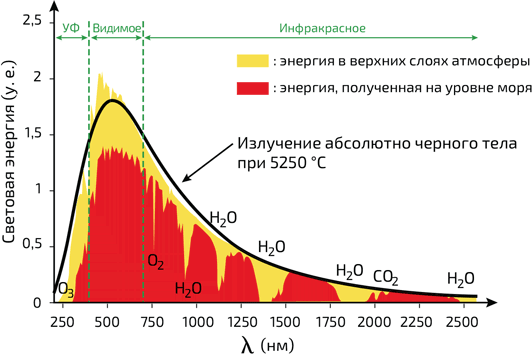

4. Световая энергия, получаемая верхними слоями атмосферы (желтый) и на уровне моря (красный) в дневное время с учетом рассеяния и поглощения. Отметки «H2O» и «O2» обозначают диапазон поглощения воды и кислорода соответственно. Энергия, отложенная по оси ординат, выражается в ваттах на кв. м поверхности, в то время как длины волн на оси абсцисс измеряются в нанометрах
Причина в том, что большие объекты рассеивают свет намного сильнее, чем маленькие. Например, если капля воды содержит миллион молекул (и имеет диаметр около 0,04 мкм), она рассеивает свет почти в миллион миллионов раз интенсивнее, чем миллион отдельных молекул! Получается, что если в капле миллиард молекул, то она рассеивает свет в миллиард миллиардов раз больше, чем такое же число изолированных молекул? Нет! Диаметр этой капли составляет порядка 0,4 мкм – величина существенная по сравнению с длиной волны видимого света. Закон «голубого неба» Рэлея в этом случае неприменим, поскольку переизлучение света каждой из молекул воды, находящейся в капле, случайно по фазе. Последнее обстоятельство приводит к ослабляющей интерференции этих вторичных волн – явлению, о котором мы поговорим чуть позже. Расчет интенсивности рассеяния электромагнитного излучения на сфере произвольного радиуса R был впервые выполнен немецким физиком Густавом Ми в 1908 году. Точный результат представляется бесконечной суммой слагаемых. Для небольшой капли (R << λ) в этой сумме можно сохранить лишь первое слагаемое, которое и соответствует рассеянию Рэлея. Чем больше капля, тем больше количество слагаемых, которые следует учитывать. При R >> λ расчет упрощается: в этом случае применяется геометрическая оптика. Согласно очевидным геометрическим соображениям, количество энергии света, падающей на сферу, пропорционально ее сечению, то есть R
