При увеличении скорости химической реакции или снижении скорости диффузии кинетический режим переходит во внутридиффузионный, в котором скорость превращения контролируется как химической реакцией, так и диффузией в порах.
При протекании реакции во внутридиффузионном режиме температурная зависимость превращения определяется эффективной энергией активации, представляющей среднее арифметическое действительной энергии активации химической реакции и энергии активации диффузии. В первом приближении, учитывая небольшое значение энергии активации диффузии, эффективная энергия активации примерно равна половине энергии активации химической реакции.
Диффузионный режим характеризуется наличием градиентов температуры и концентраций по сечению гранулы катализатора и по длине поры.
Причиной диффузионных затруднений могут быть повышение температуры каталитического процесса или уменьшение размера пор, или увеличение размера гранулы катализатора.
В зависимости от причины, вызвавшей переход в диффузионный режим, возникают различные последствия.
В первом случае сохраняется зависимость скорости химического превращения от температуры, и более высокой температуре соответствует большая скорость превращения.
Во втором случае при постоянной температуре реакции диффузионные затруднения приводят к уменьшению скорости химического превращения.
Оценка вклада внутридиффузионных эффектов производится при помощи коэффициента эффективности η и диффузионного модуля Тиле φ.
Коэффициент эффективности – отношение фактической скорости химического превращения к скорости, которая могла быть, если бы температура и концентрация реактанта на внутренней поверхности равнялась бы температуре и концентрации на внешней поверхности.
Значение η для изотермической реакции, протекающей во внутридиффузионном режиме, находится в интервале 1 > η > 0.
При η = 1 существует кинетический режим, при η = 0 внутридиффузионный режим переходит в режим, когда химическое превращение не зависит от размера и поровой структуры частицы и лимитируется внешней диффузией.
Диффузионный модуль Тиле для химической реакции первого порядка находится по формуле
φ = Vp/Sp(K/De)1/2,
где Vp и Sp – объем и внешняя поверхность частицы катализатора; K – константа скорости реакции, отнесенная к объему частицы; De – коэффициент эффективной диффузии.

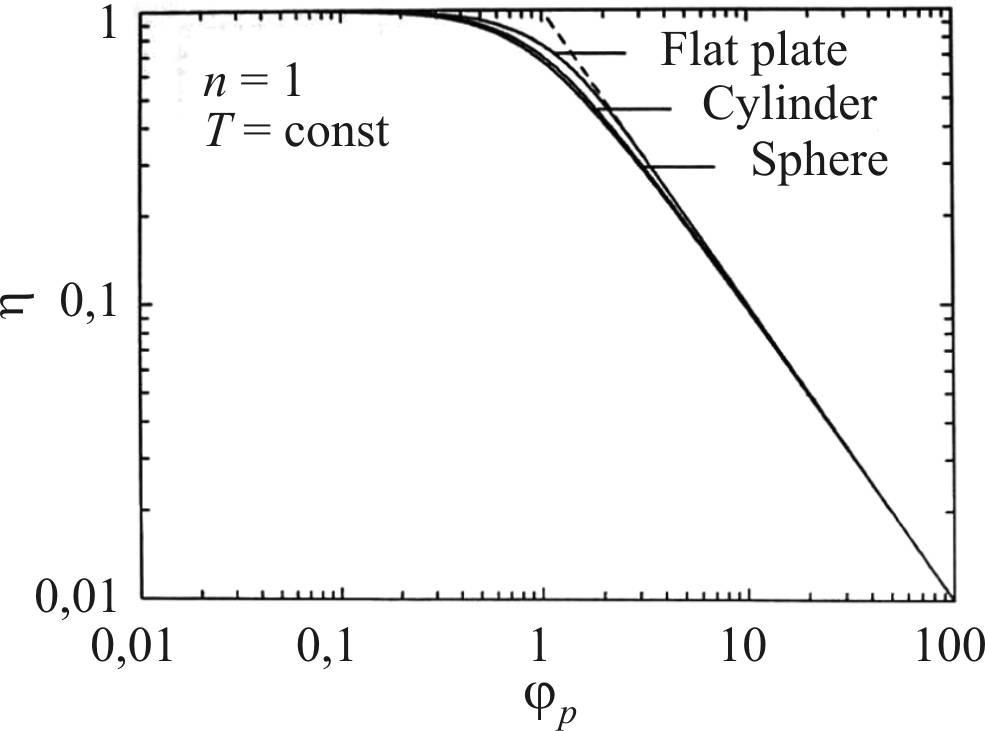

Зависимость коэффициента эффективности от модуля Тиле для изотермической реакции представлена на рис. 14 [58].
Рис. 14. Зависимость коэффициента
эффективности от модуля Тиле
Основные реакции платформинга являются эндотермическими.
Эндотермичность приводит к снижению температуры в грануле катализатора и уменьшению скорости реакции по сравнению с таковой на поверхности гранулы. Это приводит к дополнительному снижению коэффициента эффективности, что демонстрируется на рис. 15.
Рис. 15. Изменение коэффициента эффективности в зависимость от β:
β = (–ΔН) DeCs/λTs; ΔT = βTs, где ΔН – энтальпия химической
реакции, De – коэффициент диффузии, Сs – концентрация реагента на поверхности гранулы, λ – коэффициент теплопроводности материала гранулы, Тs – температура на поверхности гранулы,
ΔT – градиент температуры по сечению гранулы, β < 0 для эндотермических реакций и β > 0 для экзотермических реакций
С учетом небольшого размера молекул, участвующих в реакциях риформинга, можно было ожидать, что диффузионные затруднения будут отсутствовать, однако использование катализаторов с высокой удельной поверхностью и, следовательно, с узкими порами, с одной стороны, и высокие скорости реакций, связанные с применением платины и повышенных температур, с другой стороны, объективно создают условия для протекания реакций риформинга во внутридиффузионном режиме.
По данным [17], дегидрирование циклогексана уже при температуре 430 С на платиновом катализаторе с диаметром гранулы 3 мм (размер гранул монометаллических катализаторов риформинга первого поколения) протекает в условиях сильного диффузионного контроля: коэффициент эффективности η составил 0,38. Это означает, что более 60 % удельной поверхности катализатора используется неэффективно из-за сильного падения концентрации циклогексана в центральной части гранулы.
Снижение размера гранулы с 3,0 до 1, 6 мм, применяемых в современных катализаторах, позволяет уменьшить модуль Тиле в 1,9 раза и за счет этого увеличить эффективность использования внутренней поверхности катализатора.
В связи с тем что зависимость константы скорости химической реакции от температуры является экспоненциальной, а температурная зависимость коэффициентов диффузии представляет степенные функции (Т3/2 для молекулярной диффузии и Т1/2 для кнудсеновской диффузии), при рабочих температурах платформинга коэффициент эффективности будет еще ниже.
Оценка c учетом изменения размера гранулы и температуры дает значение η для реакции дегидрирования циклогексана в условиях риформинга, равное 0,31.
Как было показано ранее, реакция замыкания кольца является самой медленной стадией дегидроциклизации и контролирует скорость ароматизации парафиновых углеводородов. Скорость реакции дегидроциклизации примерно в 30 раз меньше, чем скорость дегидрирования циклогексана.
Поскольку модуль Тиле изменяется пропорционально квадратному корню из величины скорости реакции, его значение для реакции циклизации будет в первом приближении в 5,5 раза меньше – около 0,06. Это означает, что циклизация может проходить в кинетическом режиме, и ее ускорение возможно за счет уменьшения размера пор и увеличения удельной поверхности носителя.
Снижению диффузионных затруднений способствует также экзотермичность реакции циклизации.
Вместе с тем необходимо учитывать, что быстрые реакции расширения кольца и последующего дегидрирования, являющиеся промежуточными стадиями в ароматизации, будут испытывать все большее диффузионное торможение при уменьшении размера пор, и при определенном размере пор будут снижать общее превращение.
Оптимальная поровая структура должна обеспечивать баланс между реакциями, контролируемыми кинетикой, и реакциями, находящимися под диффузионным контролем.
В работе [46] приведены результаты исследования реакции дегидроциклизации н-гептана на платинорениевых катализаторах в зависимости от величины удельной поверхности и распределения пор носителя. В работе использовался катализатор с размером частиц 0,3–0,75 мм. Целью исследования
было определение поровой структуры катализатора риформинга, обеспечивающей максимальную конверсию н-гептана
в толуол.
Некоторые выводы по материалам исследования представлены ниже. В частности, было показано, что активность катализаторов, имеющих одинаковое содержание металлов, но различную поровую структуру, может отличаться в несколько раз.
1. Отсутствует прямая корреляция между активностью
и величиной удельной поверхности катализатора; при оценке активности должна учитываться поровая структура катализатора.
2. При увеличении температуры процесса различие в активности между катализаторами возрастает, этот эффект противоположен тому, что наблюдается при протекании реакции в кинетическом режиме.
3. Кроме того меняются лидеры: так, катализатор, показавший максимальную активность при 470 С, не является таковым при температуре 510 С, и, наоборот, катализатор-аутсайдер становится лидером при более высокой температуре.
4. Увеличение температуры приводит к росту диффузионных затруднений, и реакция перемещается в поры большего размера. Так, при температуре 470 С реакция протекает в порах с радиусом 3 нм и выше, а при 510 С доступными для реакции становятся поры с радиусом 5 нм и более.
5. При увеличении радиуса пор диффузионные затруднения уменьшаются, процесс сдвигается в сторону кинетического режима, и эффективная константа скорости химического превращения приближается к величине действительной константы скорости, достигаемой в отсутствие диффузионных ограничений; это приводит к более эффективному использованию поверхности поры: удельная активность (моль/с), отнесенная к поверхности поры, увеличивается с ростом радиуса поры.
6. Необходимо иметь в виду, что в исследовании использовался катализатор с размером гранул 0,3–0,75 мм. Очевидно, что на промышленном катализаторе, имеющем средний радиус пор 5 нм, но больший размер частиц (1,6 мм), реакция дегидроциклизации н-гептана протекает во внутридиффузионном режиме.
Глава 8. Механизмы реакций риформинга
Схема Миллса для реакций на бифункциональном катализаторе риформинга.
С5– и С6-дегидроциклизация алканов.
Скелетная изомеризация. Карбениевые и карбониевые ионы
Обнаружение роли кислотного промотора привело к разработке концепции бифункционального катализа, предложенной впервые G. Mills, H. Heineman, T. Milliken, A. Oblad из лаборатории Houdry Process Corporation. Концепция оказалась плодотворной и полезной также для понимания механизмов превращений и разработки эффективных катализаторов для процессов изомеризации н-бутана и н-пентана, гидроизомеризации дизельных фракций, гидрокрекинга различных нефтяных фракций и др.
Основная идея этой концепции – ускорение химических реакций за счет синергизма, обусловленного одновременным присутствием кислотных и металлических центров.

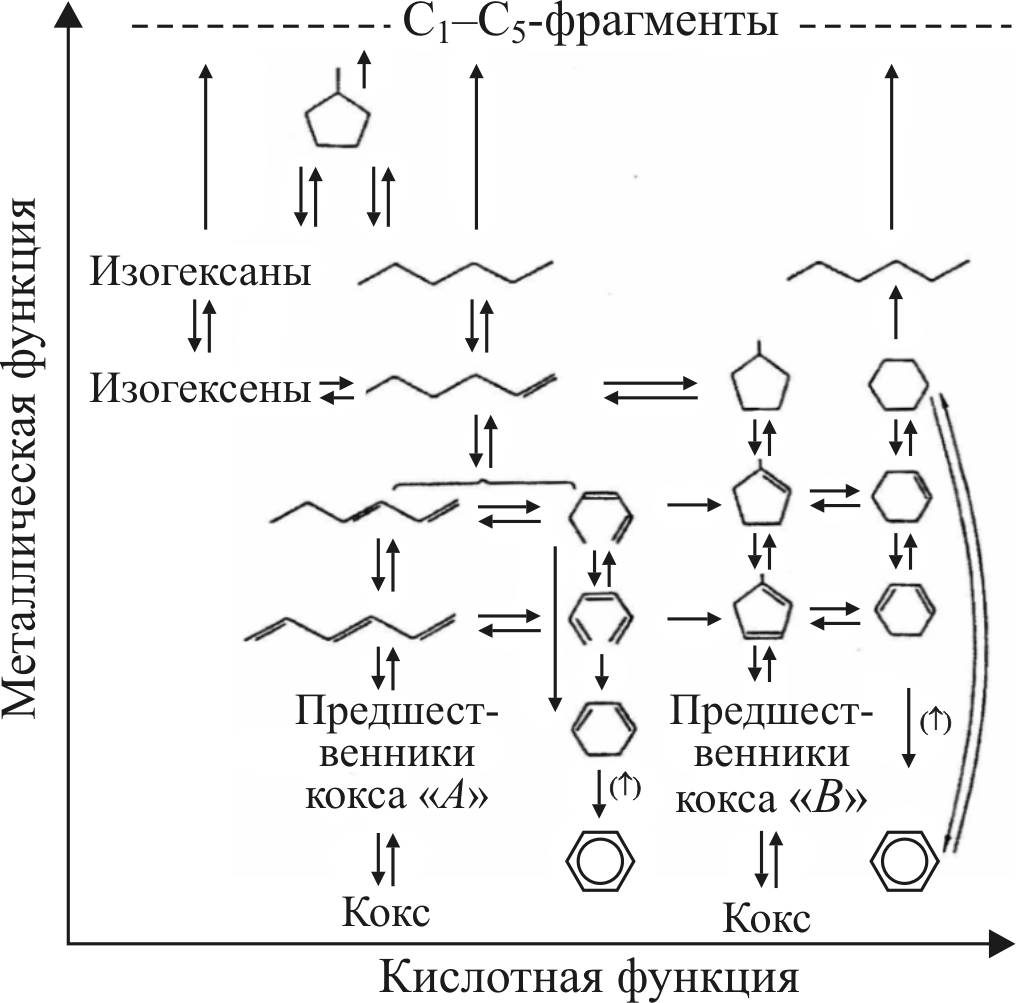

Схема реакций платформинга с участием металлических (М) и кислотных (А) активных центров представлена ниже (рис. 16).
Современная схема дополнена реакциями изомеризации и С
6
В соответствии с предложенной схемой ряд реакций может протекать без участия кислотных центров, и для них необходимы только металлические центры, образованные платиной. К таковым относятся реакции дегидрирования и гидрирования, гидрогенолиза и С
6
Изомеризация олефинов, циклоолефинов, гидрокрекинг олефинов и циклоолефинов и С
5
Рис. 16. Схема реакций платформинга по Миллсу
Более сложные реакции проходят с участием активных центров того и другого типа. Например, С
5
н-парафинов включает следующие стадии: дегидрирование и образование н-олефина (М), изомеризацию с образованием изоолефина (А), циклизацию изоолефина с образованием алкилциклопентана (А), дегидрирование алкилциклопентана до циклического олефина (М), расширение цикла с образованием 6-членного циклопарафина (А), дегидрирование циклопарафина с получением ароматического углеводорода (М).
Медленными стадиями превращения являются реакции циклизации олефина с образованием 5-членного кольца и последующая реакция расширения цикла. Обе реакции проходят с участием кислотных центров.
Тот факт, что при риформинге н-гексана введение н-бутиламина приводит к снижению концентрации циклогексана при одновременном накоплении метилциклопентана, может свидетельствовать о том, что для осуществления превращений требуются разные кислотные центры [47], в частности, для реакции циклизации кислотные центры Льюиса, представленные ионами Al + 3.
Снижение содержания хлора и, следовательно, бренстедовской кислотности приводит к накоплению молекул циклического олефина (метилциклопентена в случае ароматизации гексана) на поверхности платины и более глубокому дегидрированию с образованием производных циклопентадиена, легко полимеризующегося с образованием предшественников кокса.
Альтернативный маршрут С
6
Изомеризация н-парафиновых углеводородов включает в себя дегидрирование на металлических центрах с образованием олефинов нормального строения, изомеризацию полученных олефинов на кислотных центрах с образованием олефинов изостроения и гидрирование на металлических центрах до изопарафина. На примере этого превращения становятся понятными преимущества бифункционального катализатора.
Промежуточным соединением в реакции скелетной изомеризации является карбениевый ион, имеющий структуру с трехкоординированным атомом углерода.
В случае олефина образование карбениевого иона происходит достаточно легко при атаке протона, предоставляемого кислотным центром Бренстеда, на π-связь. При этом π-связь разрывается и образуется новая С–Н-связь.
Если же исходным углеводородом является алкан, то
образование карбениевого иона включает атаку протона на
С–Н-связь. При этом вначале образуется промежуточный карбониевый ион, представляющий катион с пятикоординированным атомом углерода. Например, при протонировании 2-метилпентана образуется карбониевый ион (рис. 17, б). Распад этого катиона приводит к образованию карбениевого иона и молекулы Н
2

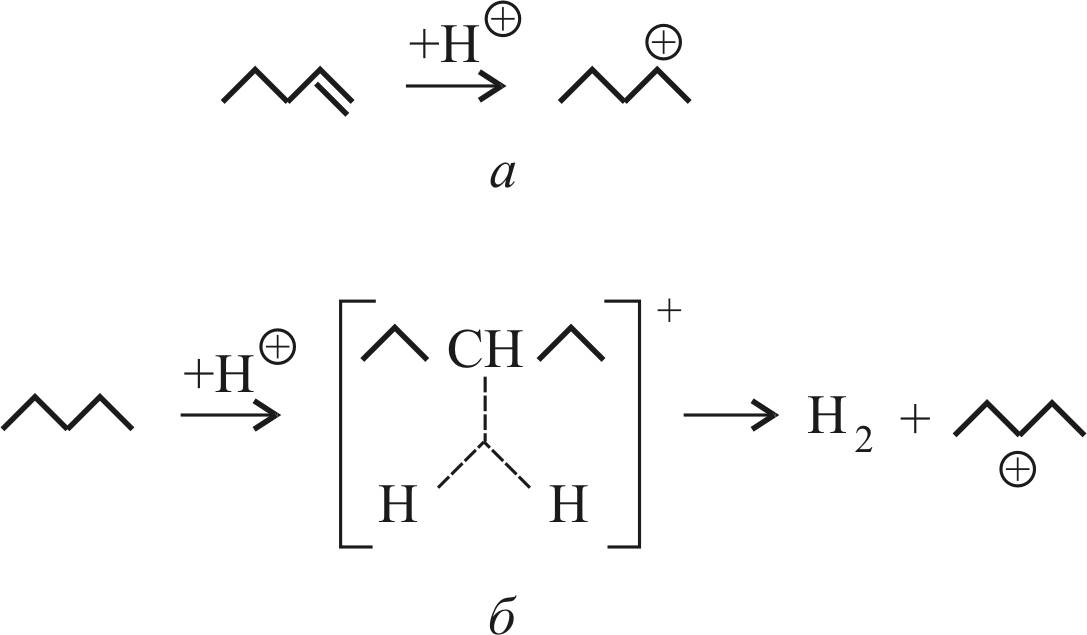

аРис. 17. Схема образования:
а – карбениевого иона; б – карбониевого иона
В этом случае разрывается более прочная С–Н-связь.
Значительная разница в энергиях связи (394–239 = 155 кДж/моль) делает возможным образование карбениевого иона из алкана лишь при использовании твердых суперкислот, например, Н-морденитов с силикатным модулем около 20, в условиях же платформинга подобный механизм не реализуется.
Глава 9. Катализ на
d
-металлах
Природа каталитических свойств d-металлов. Связь с координационной ненасыщенностью поверхностных атомов металлов.
Донорно-акцепторная и дативная связи в металлорганических комплексах. Модель Дьюра – Чата – Дункансона.
Механизм образования связей на примере молекулы СО.
Ослабление связей в молекуле СО как результат образования донорно-акцепторной и дативной связи.
Как образуются d-зоны в металлических катализаторах.
Почему происходит химическая адсорбция.
Активация молекул как результат хемосорбции.
Принцип Сабатье и вулканообразные кривые Баландина.
Почему платина является базовым элементом катализаторов риформинга.
Почему реакции дегидрирования являются быстрыми реакциями, а реакции гидрогенолиза медленными: каталитический эффект платины
Каталитическая активность d-металлов обусловлена координационной ненасыщенностью атомов, образующих поверхностные грани металлических частиц.
Координационное число (КЧ) платины, формирующей гранецентрированную кубическую решетку (ГЦК), равно 12.
КЧ для поверхностных атомов зависят от типа поверхности и составляют 9 для граней (111), 8 для (100) и 7 для (110).
Атомы на ступенях и изломах, ребрах и углах частиц имеют еще меньшие КЧ – от 7 до 5 [54].
Вывод атома из объема металла на поверхность является сильно эндотермическим процессом, связанным с разрывом связей с соседними атомами.
Энергия, необходимая для образования поверхностного атома, прямо пропорциональна энергии когезии металла и координационной ненасыщенности поверхностного атома.
Уменьшение размера частицы также приводит к увеличению поверхностной энергии за счет увеличения доли поверхностных атомов.
Переход системы в более устойчивое состояние с меньшей энергией Гиббса достигается путем коалесценции частиц при повышенных температурах или за счет адсорбции молекул окружающей среды. Из двух видов адсорбции, физической и химической, последняя имеет ключевое значение для гетерогенного катализа, так как связана с активацией молекулы, обусловленной изменениями ее электронной структуры при адсорбции на поверхности твердого тела.
