Строительство нефтяных и газовых скважин - Новиков А. С. 7 стр.


Степень достоверности знаний об этом;

Устойчивость горных пород;

Характер изменения с глубиной коэффициентов аномальности пластовых давлений и индексов давления поглощения.

Состав пластовых жидкостей (химический и по физическому состоянию):

а) капельная жидкость;

в) газ;

с) газожидкостная смесь;

Положение устья скважины (на суше или в акватории водного бассейна);

Профиль скважины;

Способ и продолжительность бурения;

Уровень развития технологии бурения;

Метод вхождения в продуктивную толщу;

Температурный режим в период бурения и эксплуатации;

Дебит и способ эксплуатации данной скважины на разных этапах разработки месторождения;

Степень совершенства эксплуатационного оборудования;

Требования законов об охране недр и защите окружающей среды, экономичность (стоимость строительства при том или в ином варианте конструкции, стоимость единицы добываемой продукции);

Субъективные моменты (квалификация инженерно-технического персонала);

Традиции предприятия и проектной организации и другие.

Спроектировать конструкцию скважины это значит определить необходимое для условий данного конкретного участка месторождения количество обсадных колонн, размеры этих колонн (диаметр, глубину установки нижнего конца и длину каждой, прочностные характеристики каждой трубы), диаметры долот для бурения ствола под каждую колонну, положение верхней и нижней границ интервалов цементирования и выбрать метод вхождения в продуктивную толщу. При решении этой задачи часто может быть получено несколько вариантов конструкции.). [88] За окончательную нужно принимать наиболее экономичный.

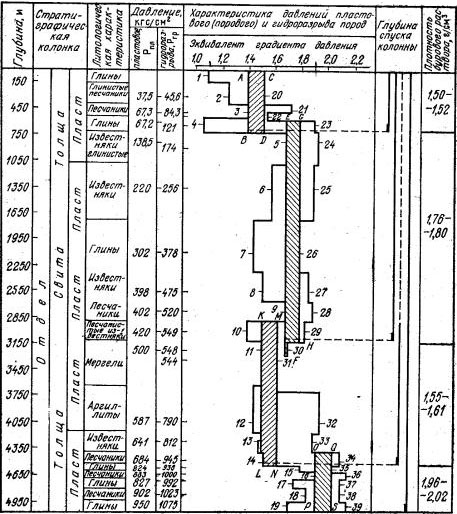

Рис. 3.2. График совмещенных давлений


Выбор числа и глубины спуска обсадных колонн

Приступать к проектированию конструкции рекомендуется с построения графиков изменения коэффициента аномальности Ка (Рис. 42) [88] пластовых давлений и индекса давлений поглощения Кп с глубиной. С помощью этих графиков можно определить те интервалы глубин, в пределах которых выполняется условие Ка<ρо<Кn

Ка = Рпл/ρвgZпл (2.1.) Ка> = Кn

ρ

о

= ρ

раств

воды

Кn = Рпогл/ρвg*Zпл (2.2.)

Где:

Рпл пластовое давление Мпа;

Рпогл давление поглощения Мпа;

ρ

раств

3

g ускорение силы тяжести;

Z глубина кровли пласта, м.

Пусть, например, характер коэффициентов Ка и Кn в районе N соответствует изображенному на рисунке 43. При бурении до глубины 750 м можно использовать промывочную жидкость с относительной плотностью не менее 1,51,52, а ниже, до глубины 3150 м не менее 1,761,80 Для бурения ниже 3150 м требуется промывочная жидкость с ρ

о

Хемогенные отложения после полного вскрытия перекрывают обсадной колонной, т. к. полностью пластическое течение солей остановить на рабочих плотностях промывочной жидкости невозможно. А также одновременное вскрытие хемогенных пород с интервалами осложнений другого характера невозможно. В присутствии карналлита хемогенных отложениях образовываются большие каверны, что может осложнить дальнейшее углубление скважины без перекрытия их обсадной колонной.

Горные породы, залегающие близ дневной поверхности, обычно являются мало прочными и легко размываются потоками промывочной жидкости при бурении. Такие породы всегда перекрывают обсадной колонной-направлением или кондуктором. Если устье скважины должно быть расположено в акватории водного бассейна, обсадной колонной-направлением перекрывают всю толщу воды и донных осадков, башмак и направление устанавливают в плотных коренных породах: верхнее сечение направления должно возвышаться над водной поверхностью настолько, чтобы при самых сильных штормах гребни волн должны быть несколько ниже его.

При проектировании конструкции скважины необходимо учитывать также способ бурения, уровень технологии бурения в данном районе, геологические особенности разреза и профиль ствола скважины. В процессе бурения обсадные колонны изнашиваются долотами, бурильными замками и трубами. При большом объеме спуско подъемных операций или весьма длительном вращении бурильной колонны обсадные трубы могут быть протертыми насквозь, особенно в местах резких искривлений или перегибов. В тех случаях, когда сильный износ обсадной колонны может быть причиной серьезной аварии или тяжелого осложнения, необходимо принимать эффективные предупредительные меры. К числу таких мер можно отнести, спуск дополнительной обсадной колонны, замену изношенного участка новым, поворот на некоторый угол участка колонны с односторонним износом.

Проектирование конструкции эксплуатационных и нагнетательных скважин целесообразно начинать с выбора вхождения в пласт, поскольку последний может повлиять на глубину спуска и диаметр эксплуатационной колонны. [88]

При проектировании конструкции первых поисково-разведочных скважин часто отсутствует достаточно достоверная информация о геолого-физических характеристиках породы (устойчивости, пластовых давлениях, давления поглощения, характеристики пластового флюида, коллекторских свойствах и т. д). Если есть основания полагать, что геолого-физические условия в данном районе весьма сложны, в ряде случаев допустимо предусмотреть в конструкции резервную колонну. Такую колонну спускают, если крайне необходимо перекрыть зону осложнений или несовместимых условий бурения, о которой при проектировании конструкции ничего не было известно, либо если в ходе строительства скважины выясняется, что проектную глубину ее нужно существенно увеличить. Если на кондуктор или промежуточную колошу должно быть установлено противовыбросовое оборудование, глубину спуска такой колонны, прежде всего в поисково-разведочных и газовых скважинах целесообразно выбирать с учетом наибольшего давления, которое может возникнуть в скважине после закрытия превентора при выбросе. Если это давление оказывается выше давления разрыва пород у предполагаемого места установки башмака данной колонны, глубину спуска нужно увеличить настолько, чтобы давление разрыва пород было больше максимального давления в скважине при выбросе. Опасность выброса, можно предотвратить, если оснастить буровую соответствующей аппаратурой для автоматического контроля за параметрами режимов бурения, параметров бурового раствора, газосодержанием раствора, превенторами (сферическим и срезным) и позаботиться о том, чтобы они надежно работали, а персонал был хорошо обучен и дисциплинирован. [88]

§ 11. Выбор диаметров обсадных колонн, долот и труб

Для того, чтобы обсадную колонну можно было спустить в скважину, диаметр последней всегда должен быть максимального наружного диаметра. [88]

Dс = dм + 2 Δк (3.1)

где:

Dс диаметр скважины (диаметр долота), м;

d

м

Δк рациональный зазор между стенкой скважины и муфтой;

Δк = 515 мм для колонн диаметром 114168 мм;

Δк = 1525 мм для колонн диаметром 178245 мм;

Δк = 2540 мм для колонн диаметром 273351 мм;

Δк = 4050 мм для колонн большего диаметра.

Правилами ведения буровых работ предусмотрено: кондукторы во всех скважинах, промежуточные и эксплуатационные колонны в газовых и разведочных скважинах, а также промежуточные колонны в нефтяных скважинах глубиной свыше 3000 м, должны быть зацементированы по всей длине.). [89]

Интервал цементирования эксплуатационных колонн в нефтяных скважинах разрешается ограничивать участком от башмака до сечения, расположенного не менее чем на 100 м выше башмака предыдущей обсадной колонны, а промежуточных обсадных колонн в нефтяных скважинах глубиной менее 3000 м участком длиной не менее 500 м от башмака с учетом геологических условий. Такое же ограничение интервалов цементирования допускается для промежуточных и эксплуатационных колонн в газовых и разведочных скважинах, если приняты эффективные меры для обеспечения герметичности соединений труб, при этом необходимо чтобы все проницаемые породы были надежно изолированы.

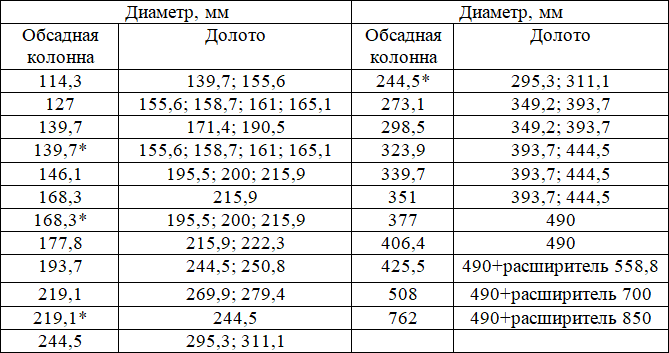

Таблица 5. Рекомендуемые соотношения диаметров долот и спускаемых обсадных колонн [98]

* Безмуфтовые трубы

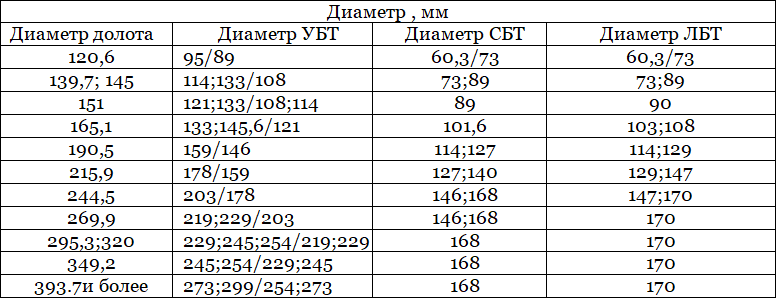

Таблица  6. Рекомендуемые диаметры бурильных труб и УБТ в зависимости от диаметра долот [99]


Примечание. В числителе для нормальных условий, в знаменателе для осложнённых условий бурения.

Если Dн1< 0,75 Dн0, где Dн1 и Dн0 соответственно наружный диаметр СБТ и УБТ, то следует использовать ступенчатую конструкцию КНБК, при этом между диаметрами секций УБТ снизу вверх должно сохраняться то же соотношение. Определённые таким образом значения диаметров округляются до ближайших стандартных размеров, приведённых в табл. 1. В том случае, если КНБК получается многоступенчатым, количество труб в ступенях выше первой может быть равно длине одной свечи или трубы. При роторном бурении необходимо использовать УБТС во всех секциях.

В скобках приведено значение диаметра УБТ для осложненных условий бурения, без скобок для нормальных условий бурения.

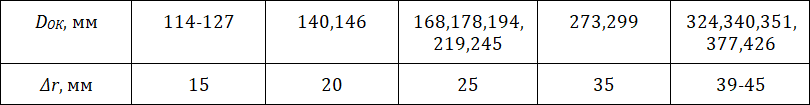

Таблица 7. Рекомендуемый зазор между стенками скважины и муфтой обсадной колонны


Диаметр скважины определяется по формуле:

Д скв. = Дм + Δ (3.2)

где: Дскв определяемый диаметр скважины, мм;

Дм диаметр муфты обсадной колонны, мм;

Δ зазор между стенками скважины и муфтой обсадной колонны, мм. [86]

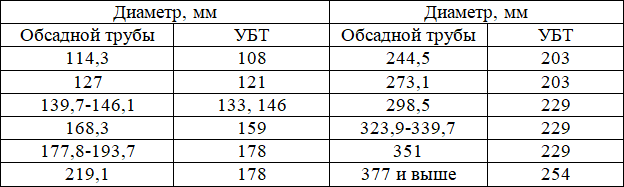

Таблица 8. Рекомендуемые соотношения диаметров УБТ и обсадной колонны, под которую ведется бурение [69]

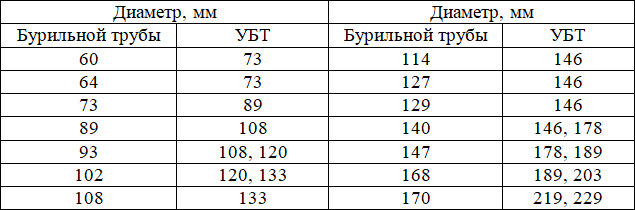

Таблица 9. Рекомендуемые соотношения диаметров бурильных труб и УБТ


Отношение диаметра бурильных труб, расположенных над УБТ, к диаметру УБТ должно составлять не менее 0,75. Если для рассматриваемого варианта оно меньше, чем 0,75, то комплект УБТ должен состоять из труб нескольких диаметров, уменьшающихся в направлении к бурильным трубам. При этом диаметр над долотного участка УБТ (1-я секция УБТ) должен соответствовать табл.  2. В таблицах 4,5,6,7,8,9,10 приведены соотношения диаметров элементов бурильной колонны и обсадных колонн.

[89]

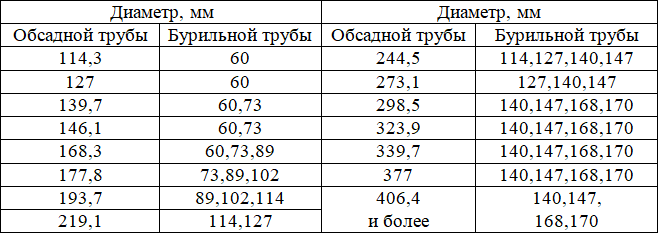

Таблица 10. Рекомендуемые соотношения диаметров бурильных труб и обсадных колонн [66]

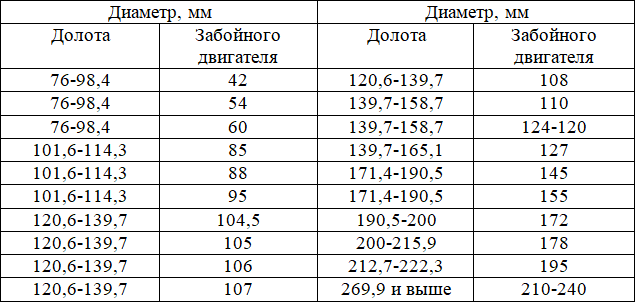

Таблица 11. Рекомендуемые соотношения диаметров долот и забойных двигателей [62]

§ 12. Подготовительные работы к бурению скважины

Подготовительные работы к бурению являются важной частью в цикле строительства скважины. После приема буровой из монтажа и проведенных пусконаладочных работ, силами буровой бригады производятся подготовительные работы к бурению. Обустраивается вахтовый поселок в соответствии с правилами пожарной безопасности с составлением акта. Расположение вахтового поселка должно быть высота вышки плюс 10 м от буровой. Производится ревизия бурового оборудования, смазка и шприцовка, пробная обкатка. Опрессовываются нагнетательные линии буровых насосов, пневмолинии, опробываются все механизмы буровой, забуривается шурф для размещения квадрата. Все механизмы и оборудование должны быть укомплектованы соответствующими табличками о их технических характеристиках и состоянии механизма, оборудования. Проверяется освещенность рабочих мест на предмет соответствия правилам в НГП. Проверяется соответствие рабочих площадок, проходов, лестниц, ограждений соответствию правилам в НГП. Укомплектовывается пожарный инвентарь, согласно стандарта предприятия и требований Пожнадзора. Обустраиваются мета для курения. Территория должна быть обвалована, спланирована, освобождена от посторонних предметов. Подземные коммуникации и якоря оттяжек вышки, должны быть четко обозначены. Хранение ГСМ должно осуществляется на безопасном расстоянии от устья скважины и вахтового поселка и иметь обваловку.

Персонал буровой бригады должен быть ознакомлен с требованиями ПБ и ООС а так же с нормативными требованиями Ростехнадзора России и других государственных органов. Весь персонал, находящийся на буровой должен быть обеспечен средствами индивидуальной защиты, спецодеждой. Руководство работами по бурению скважины должно осуществляться лицами, получившими соответствующее право после аттестации по Промышленной безопасности и предотвращению НГВП, а так же допущенных к выполнению работ в качестве руководителя горными работами.

Несмотря на то, что узлы и агрегаты буровых установок унифицированы и существуют единые схемы монтажа буровых, в зависимости от географических, геологических характеристик месторождений, видов бурения, наземные сооружения и буровое оборудование могут размещаться в различных вариантах. [9]

Единым требованием для всех это учет розы ветров для размещения вахтового поселка, а при его отсутствии административного помещения.

При бурении в районах Крайнего Севера на заболоченной местности отдельных разведочных скважин, без устройства лежневых дорог и площадок под буровую делается следующее: в зимнее время делается рекогносцировка местности в районе точки бурения, намечаются и наносятся на схему места расстановки привышечных сооружений (насосная, блок приготовления растворов, склад химреагентов) вахтового поселка. По зимнику производят монтаж буровой, завозятся все необходимые материалы и хим. реагенты необходимые для бурения, с тем, чтобы в летний период вести бурение скважины.

При бурении скважины на месторождениях с повышенным содержанием сероводорода насосный блок нельзя располагать ближе, чем 30 метров от вышечного.

При кустовом бурении скважин, когда скважин в кусте может насчитываться до 30, в схеме монтажа оборудования предусмотрена передвижка только вышечного блока в паре с силовым, при этом удлиняется манифольд и желобная система. При такой схеме расположения оборудования лебедка и ротор имеют отдельный привод.

Завозится инструмент необходимый для забуривания скважины и обсадные трубы для первой обсадной колонны (согласно ведомости). На буровой должен быть график ППР оборудования. Составляется акт готовности буровой, для приемки ее комиссией предприятия, после устранения замечаний комиссии буровая принимается горнотехническим инспектором.

Документация обязательная при бурении скважины

На буровой должна быть следующая документация (может корректирваться буровым подрядчиком или Заказчиком):

Геолого-технический наряд;

Вахтовый журнал;

Режимно-технологическая карта;

Журнал проверки знаний по видам работ;

Журнал инструктажа на рабочем месте;

Акт на опрессовку манифольда, акт опрессовки пневмосистемы, циркуляционной системы;

Акт готовности буровой;

Сертификат на талевый канат;

Паспорт на бурильные трубы, элеваторы, переводники, УБТ;

Коллекторский журнал;

Журнал параметров бурового раствора;

Планы работ на технологические операции;

Журнал сводок;

План ликвидации аварий;

Контактная информация ближайшего медицинского учреждения;

При въезде на территорию буровой должны быть размещены хорошо различимые знаки, информирующие о наименовании организации, номере бригады, номере скважины и фамилии бурового мастера, схема организации движения транспорта по площадке;

Удостоверения о проверке знаний персонала буровой бригады по:

a. Промышленной безопасности;

b. НГВП;

c. Пожарно-техническому минимуму;

d. Оказанию первой медицинской помощи;

e. Охране труда;

f. Оборудование работающее под давлением

g. Подъемные сооружения

Проект на строительство скважины;

Регламенты на технологические операции;

Пусковая документация;

Журнал приема и отправления телефонограмм;
