Вентиляционные выходы
Фальшивые фасады
Спорная скульптурная композиция «Брачная карусель» в Нюрнберге (Германия) представляет собой несколько колоссальных бронзовых фигур, расположенных вокруг неглубокого бассейна и изображающих взлеты и падения супружеской жизни. Сцены этой «карусели» от юношеской любви до смерти одного из супругов запечатлевают жизнь, состоящую из радостей и горестей, страсти и боли, так точно, что многие местные жители не испытывают энтузиазма, встретив скульптуру во время неспешной прогулки по исторической части города. Впрочем, эту эффектную композицию возвели не только для красоты, но и ради практической пользы: она расположена так, чтобы скрывать выпускное вентиляционное отверстие городского метро. Построенная в 1980-х годах инсталляция относительно свежий пример давней традиции маскировать подземную вентиляцию метрополитена, и детали такой инфраструктуры лежат в широком диапазоне от мелких скульптурных объектов до колоссальных архитектурных.
Когда в 1863 году в Лондоне появилась первая система подземных железных дорог, британские инженеры-строители понимали, что вентиляция тоннелей будет иметь определяющее значение для сохранения здоровья и благополучия, да и самой жизни пассажиров. В то время в поездах использовались конденсаторы, чтобы охлаждать пар и уменьшать выбросы, но для вытяжки все равно требовались выходы на открытый воздух. При строительстве тогдашней железной дороги, позднее ставшей лондонской подземкой, маршруты прокладывались открытым способом, который учитывал это обстоятельство: сначала на очередном участке выкапывали траншею и укладывали там рельсы, а затем снова закрывали сверху, оставляя при этом определенные места открытыми для вентиляции. При планировании новых линий приходилось затрагивать и уже застроенные районы. Среди зданий, стоявших на пути Лондонского метрополитена, оказались дома 23 и 24 по улице Лейнстер-Гарденс, расположенные прямо в середине исторического квартала в фешенебельном районе. И здесь разработчики маршрута нашли возможность обернуть ситуацию в свою пользу.
Вместо того чтобы оставлять в земле зияющее вентиляционное отверстие, которое в престижном районе Бейсуотер смотрелось бы неуместно, на Лейнстер-Гарденс возвели фасад, который соответствовал по стилю соседним домам середины викторианского периода. Он почти не отличается от соседних зданий: коринфские колонны с желобками-каннелюрами обрамляют величественный парадный вход, а вверху выступает балкон с балюстрадой. Эта грандиозная витрина выглядит как дом, но не имеет и полуметра в глубину. Фасад скрывает выемку в земле, а также металлические распорки и крепления, которые держат всю конструкцию. Смотрится это весьма убедительно, особенно на расстоянии, но по некоторым деталям можно понять, что чего-то здесь не хватает. Если стучать в дверь, никто не ответит, как выяснили водители, доставлявшие сюда пиццу по просьбе телефонных шутников. Но лучше всего разоблачают маскировку нарисованные серым цветом прямоугольники там, где должны быть окна. Именно этот недостаток всегда выдает истинную суть таких конструкций по всему миру.
Проходя мимо дома 58 по Джоралемон-стрит в Бруклине (Нью-Йорк), легко подумать, что это трехэтажное кирпичное здание всего лишь очередной пример постройки в стиле греческого возрождения в ряду аналогичных домов. С соседями у него немало общего: такая же высота, сходные пропорции и лестница, ведущая к парадной двери с характерным обрамлением. Но чем дольше вы смотрите на фасад, тем яснее становится, что это не обычное здание. Окна, горбыльки[6], рамы, перемычки все это выкрашено в густой черный цвет. На самом деле это здание вентиляционная шахта для проходящей под ним линии метро, а заодно пункт для аварийного выхода пассажиров на случай экстренной ситуации. Само здание настоящее: его просто выпотрошили и приспособили для другой цели. Такие конструкции это всегда интересная загадка, местная тайна, своего рода трехмерная оптическая иллюзия. И не важно, возвели ли их специально или перестроили из уже существующих зданий.
Революция в проветривании
Вентиляционные здания
Построенный в 1920-е годы тоннель Холланда, соединяющий Нью-Йорк и Джерси-Сити, не был первым подводным тоннелем, но для своего времени это был исключительно амбициозный проект. Прорубить тоннель в скале и влажной породе задача не из простых, но еще большей проблемой было огромное количество «прожорливых» легковых и грузовых автомобилей, постоянно производящих ядовитые выхлопы. Скептиков беспокоило, что такой длинный участок дороги невозможно будет вентилировать, а это создаст опасные, если не смертельные условия для водителей.
Над решением этой грандиозной инженерной задачи трудились разработчики проекта, государственные учреждения и университеты; им удалось убедить общественность в безопасности предполагаемого тоннеля. Для проверки системы вентиляции в заброшенной шахте соорудили тестовый тоннель длиной около сотни метров. Кроме того, группа добровольцев из Йельского университета проводила целые часы в герметичных камерах, в которые подавалась моноокись углерода с целью определить ее переносимость и побочные эффекты. (Нелегко быть студентом в начале 1900-х!) Исследователи пришли к следующему выводу: чтобы водители и пассажиры не задохнулись, через тоннели нужно пропускать воздух со скоростью около 1000 кубических футов (около 28 кубических метров) в секунду. Благодаря такому тщательному проектированию качество воздуха в тоннеле оказалось лучше, чем на многих улицах Нью-Йорка (что, впрочем, само по себе сомнительный ориентир).
Основа этой системы вентиляции лежит не только в собственно тоннеле, но и в некоторых зданиях вокруг, которые функционируют до сих пор. Пара конструкций с бетонными вентиляционными шахтами находится на берегу реки Гудзон, а еще две установлены в самой реке, возвышаясь более чем на 100 футов (30 метров) над водой. Эти четыре конструкции оборудованы десятками огромных приточных и вытяжных вентиляторов, которые способны заменять весь объем воздуха в тоннеле каждые полторы минуты.
Возможно, самым известным участником этого проекта был инженер Клиффорд Холланд, в честь которого и назван тоннель, но важнейшие вентиляционные постройки проектировал норвежский архитектор Эрлинг Оре. По сути, его задачей было создать лучшую выпускную трубу, но он превзошел все ожидания, сотворив не только функциональную конструкцию, но и шедевр современной архитектуры. «Оре привнес на чертежный стол скандинавский дух минимализм, мастерство, форму, объясняет Джон Гомес, основатель Jersey City Landmarks Conservancy, организации по охране исторических памятников в Джерси-Сити. Он владел традиционными романским, византийским и готическим стилями, но был знаком и с недавно возникшим в Германии баухаусом, русским конструктивизмом и архитектурой Ле Корбюзье и Фрэнка Ллойда Райта».
Соединив черты этих стилей, Оре подошел к проекту тоннеля Холланда с его «экспрессивными стальными балками, колоссальными бетонными колоннами и желтым соборным кирпичом» новаторски, как пишет Гомес. «Все это отражено в изящных закругленных арках, выступающих деталях, стеклянных панелях, головках горгулий и поразительных консольных основаниях». В результате постройки выглядели смело и современно подобно административному зданию компании «Ларкин» Фрэнка Ллойда Райта, какой-нибудь библиотеке или общественному центру. Они были сплавом архитектуры и инфраструктуры, провозвестниками наступающей эры автомобилей, воплотив в себе элегантное движение к модернизму и, конечно же, к Нью-Джерси.
Районные трансформаторы
Электрические подстанции
У построек Торонто, скрывающих в себе систему распределения электроэнергии, нет общих эстетических черт это могут быть как скромные одноэтажные коттеджи, так и многоэтажные особняки. Стены, крыши, двери, окна и озеленение создают иллюзию, что это обычные здания, но по некоторым признакам можно понять, что здесь кроется нечто большее.
Компания Toronto Hydro была основана в 1911 году в год, когда городские улицы стали освещаться с помощью электроэнергии от новых гигантских генераторов Ниагарского водопада. Чтобы соединить этот источник энергии с жилищами людей и преобразовать поток энергии в удобную для потребителей форму, требовались новые подстанции. Но убедить людей смириться с уродливыми нагромождениями металла и проводов в своем районе не так просто, а потому для разработки альтернативных решений наняли архитекторов.
Некоторые из первых подстанций, построенных в период до Великой депрессии, имели приятный вид и были достаточно большими. Эти величественные сооружения из камня и кирпича, украшенные декоративными элементами, имитировали обычные гражданские здания например, музеи или ратуши. А позднее, во время бума жилищного строительства после Второй мировой войны, стали множиться подстанции меньшего размера, походившие на более скромные дома, типичные для того времени.
Большая часть этих подстанций, имитирующих жилые дома, были вариациями шести базовых моделей, разработанных для строительства в различных городских районах. В течение XX века в Торонто появились сотни таких сооружений, охватывавших весь эстетический спектр от домов в стиле ранчо с асимметричной линией крыши, которые поддерживались каркасными конструкциями, до псевдогеоргианских особняков с остроконечными двускатными крышами и треугольными фронтонами над дверями.
Местный журналист Крис Бейтмен объясняет, что прерыватели и датчики напряжения обычно располагаются в главной части здания, а неприглядное тяжелое оборудование, необходимое для преобразования тока высокого напряжения в ток, пригодный для домашнего потребления, находится в какой-нибудь кирпичной постройке сзади. Если заглянуть внутрь, предназначение этих зданий становится очевидным. Они забиты оборудованием, а для приходящих специалистов имеются несколько стульев. Но даже снаружи можно заметить тонкие подсказки, что эти здания не то, чем кажутся.
Некоторые подстанции, маскирующиеся под жилье, выдают окна или двери, кажущиеся неподходящими или чересчур «индустриальными» для жилого дома; другие же озеленение, которое содержится в слишком идеальном состоянии. Бывает, что район уже изменился, здания вокруг стали крупнее, затмевая маленькие уютные деревянные или кирпичные постройки подстанций и заставляя их выделяться еще сильнее. Еще одна очевидная подсказка наличие камер наблюдения по периметру здания и припаркованные на подъездных дорожках автомобили городских служб. А когда регулярно видишь одни и те же фальшивые здания в самых разных местах, порой возникает ощущение дежавю.
Сейчас компания Toronto Hydro перестала строить новые подстанции в виде жилых домов и некоторые даже снесла, поскольку из-за появления новых технологий они устарели, а кое-какие стало опасно использовать. В 2008 году одна из них взорвалась, и взрыв привел к пожару и отключению электроэнергии, что не могло не коснуться людей, живущих по соседству с подобными постройками. Вероятно, со временем таких построек станет все меньше по крайней мере тех, что будут содержать электрическое оборудование. Собственно, некоторые подстанции уже были переделаны и превращены в те самые дома, для имитации которых они были предназначены.
Клеточная биология
Вышки беспроводной связи

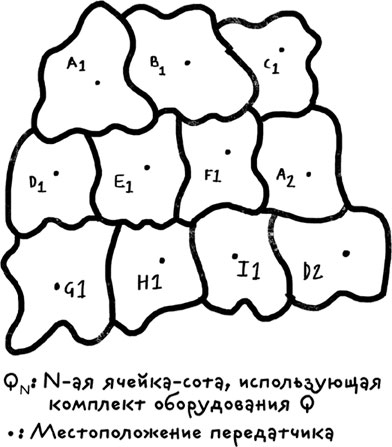

Когда инженеры корпорации Bell Labs в конце 1940-х годов выработали концепцию современной сети беспроводной связи, они мечтали о ретрансляционных вышках, которые могли бы обеспечивать непрерывное покрытие: при перемещении людей между зонами сигналы передавались бы от одной вышки к другой. Активное распространение вышек сотовой связи началось в 1970-х, а схема зон покрытия напоминала изображение бесформенных растительных или животных клеток, прижатых друг к другу, отсюда и название «сотовые телефоны»[7].
Инженеры, разрабатывавшие эти системы и рисовавшие подобные картинки, вряд ли догадывались, что многие реальные вышки такой сети в будущем будут проектироваться с расчетом на подражание природе чтобы сделать их незаметными, их станут маскировать под деревья.
По мере того как в 1980-х мобильные телефоны становились все более популярными, приходилось строить все больше и больше вышек сотовой связи, большинство из которых выглядели утилитарно и индустриально. Естественно, это привело к предсказуемой реакции людей «только не у меня дома»: жители считали такие конструкции уродством и не желали видеть их в своем районе. Поэтому параллельно с расширением мобильных технологий стали появляться и методы маскировки. Одним из пионеров в этой области была компания Larson Camouflage из Тусона (штат Аризона). У этой фирмы имелись отличные стартовые позиции для развития в новой сфере: долгие годы она занималась имитацией естественных ландшафтов, строя искусственные скалы и зелень для парков Диснея, а также сцены псевдодикой природы для музейных экспозиций и зоопарков. Свои первые вышки в виде искусственных деревьев Larson представила в 1992 году всего за несколько лет до того, как юридический ландшафт вокруг сотовых вышек резко изменился.
Закон о телекоммуникациях 1996 года ограничил возможности местного населения влиять на размещение вышек телекоммуникационными компаниями, что вызвало недовольство муниципальных органов власти. Не имея возможности полностью контролировать или запретить строительство, власти некоторых городов выпустили постановления, предписывающие маскировать новые конструкции. Эстетическая уловка из пожелания неожиданно превратилась в требование. Часть новых вышек целиком скрылась из виду внутри высоких архитектурных доминант например, церковных шпилей. Другие объединились с такими конструкциями, как водонапорные башни или флагштоки либо уже имевшимися, либо специально построенными в целях маскировки. Но во многих городах такие рукотворные объекты все равно слишком бросались в глаза. Так зародилась идея маскировать вышки сотовой связи под деревья.
В последующие десятилетия по мере распространения мобильных телефонов развивался и бизнес таких «камуфляжных» компаний. Компания Larson расширила свой ассортимент деревьев, чтобы они выглядели гармонично в любой среде. Однополюсную антенну часто называют монопольной, поэтому первая вышка фирмы Larson, замаскированная под сосну, логичным образом получила название Mono-Pine (монососна). Затем последовало появление систем Mono-Palm (монопальма), Mono-Elm (моновяз) и даже вышек, выглядящих как гигантские кактусы сагуаро. Сегодня в Соединенных Штатах насчитываются сотни тысяч сотовых вышек, многие из которых замаскированы компаниями вроде Larson.
Некоторые вышки замаскированы очень хорошо, другие же бросаются в глаза в частности, из-за того, что камуфлирование требует значительных расходов. Маскировка может повысить стоимость строительства на 100 тысяч долларов, а то и больше, что вынуждает скаредных клиентов экономить на ветках. Само добавление лишних веток стоит денег, а также увеличивает вес конструкции, что требует дополнительного укрепления ствола и, соответственно, добавочных расходов. Для надежной работы вышки должны быть высокими, и если они стоят среди деревьев вполовину меньшей высоты, это выглядит довольно странно. На пустынных территориях возле Лас-Вегаса некоторые искусственные пальмы-вышки видны за много километров. Еще легче заметить эти конструкции при сезонных изменениях в природе. Фальшивые сосны выглядят естественно рядом с настоящими вечнозелеными деревьями, а вот двойники лиственных деревьев являют собой странную картину в период, когда их живые собратья сбрасывают листву.
