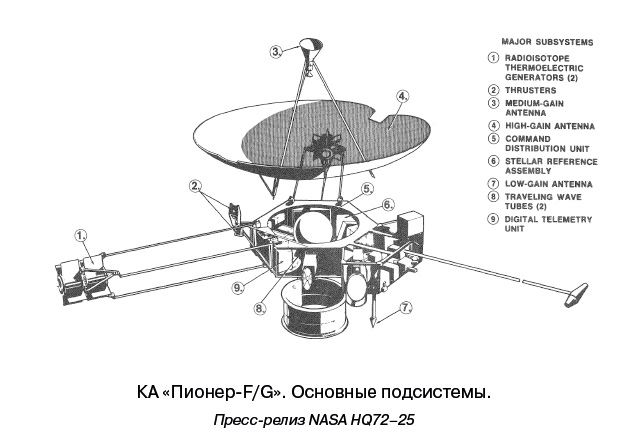

Чтобы обеспечить работу КА в течение 24 месяцев, разработчики максимально упростили борт за счет усложнения наземной части. Общий принцип проектирования состоял в том, чтобы никакой единичный отказ не был катастрофичным для выполнения полетного задания. Главные компоненты задублировали, остальные ставили на борт только при наличии опыта использования в космосе. Электронные компоненты подвергли предварительной отработке на Земле, чтобы избежать ранних отказов.
Научные задачи «Пионеров» в межпланетном полете включали картирование межпланетного магнитного поля (и поэтому аппараты сделали «магнитно чистыми» в максимальной возможной степени), солнечного ветра и космических лучей местного и галактического происхождения, а также межпланетной пыли. Во время встречи с Юпитером предстояло измерение магнитного поля, исследование радиационных поясов, поиск источников радиоизлучения планеты, измерение температуры и изучение структуры ее атмосферы, съемка самого Юпитера и его спутников.

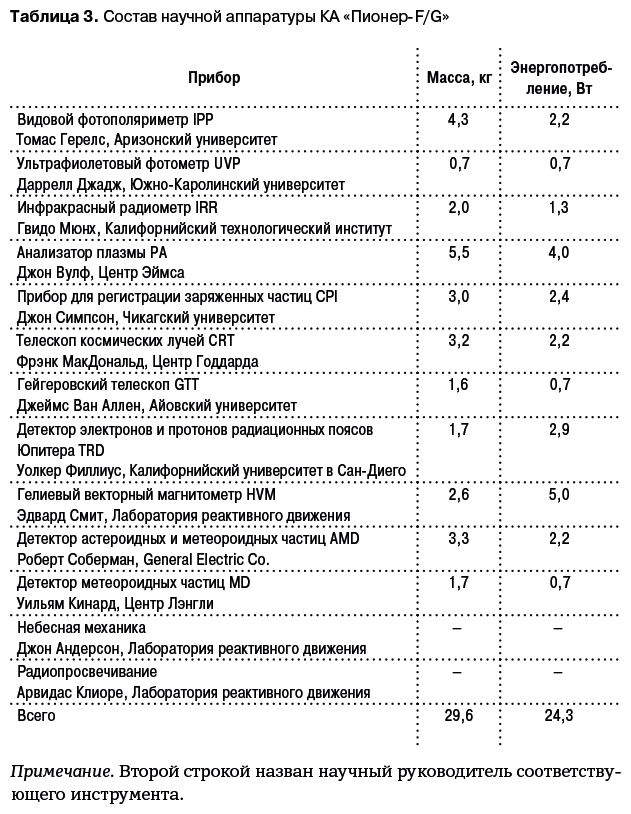

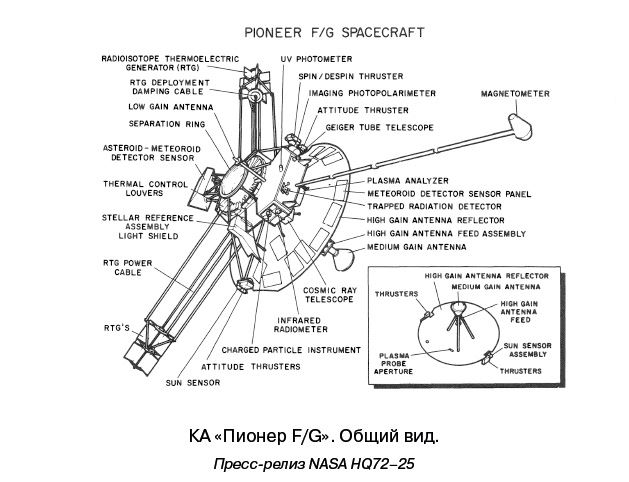

Из 150 полученных предложений для установки на КА «Пионер-F/G» в марте 1969 г. были выбраны 11 научных инструментов:
1) видовой фотополяриметр IPP (Imaging Photopolarimeter) для фотометрической и поляриметрической съемки с четырьмя детекторами на два диапазона длин волн (390500 и 595720 нм) и две поляризации, способный также формировать цветные изображения Юпитера и его спутников размером примерно 500 × 500 элементов;
2) ультрафиолетовый фотометр UVP (Ultraviolet Photometer) для регистрации рассеяния света атмосферой Юпитера в линиях водорода и гелия (121,6 и 58,4 нм), а также для оценки количества межзвездного нейтрального водорода и гелия, проникающего в гелиосферу извне, и концентрации водорода в межзвездной среде;
3) инфракрасный радиометр IRR (Infrared Radiometer) двухканальный прибор (1425 и 2956 мкм) для измерения теплового потока от диска Юпитера и его распределения по поверхности.
4) анализатор плазмы PA (Plasma Analyzer) для измерения плотности потока, направления движения и энергии протонов и электронов солнечного ветра. Анализатор высокого разрешения имел 26 каналов с фотоумножителями на диапазон энергий от 0,1 до 8 кэВ. Анализатор среднего разрешения включал пять электрометров для регистрации ионов с энергиями 0,0118,0 кэВ и электронов 1500 эВ;
5) прибор для регистрации заряженных частиц CPI (Charged Particle Composition Instrument). Два телескопа частиц межпланетной среды были рассчитаны на ионы с энергией 1500 МэВ, протоны от 0,4 до 10 МэВ и альфа-частицы. Два датчика захваченных частиц радиационных поясов Юпитера были представлены твердотельной ионной камерой для регистрации электронов от 3 МэВ и детектором протонов с энергией выше 30 МэВ на основе ториевой фольги;
6) телескоп космических лучей CRT (Cosmic Ray Telescope) для регистрации энергетического спектра частиц солнечного и галактического происхождения имел в своем составе два твердотельных телескопа на диапазоны энергий протонов 56800 МэВ и 322 МэВ и третий, измеряющий поток электронов от 0,05 до 1,0 МэВ и протонов от 0,05 до 20 МэВ;
7) гейгеровский телескоп GTT (Geiger Tube Telescope) объединял в своем составе семь датчиков на трубках Гейгера Мюллера для регистрации потока, энергетического спектра и углового распределения протонов и электронов радиационных поясов с энергиями выше 5 МэВ и от 2 до 50 МэВ соответственно, а также электронов низких энергий (от 40 кэВ);
8) детектор электронов и протонов радиационных поясов Юпитера TRD (Trapped Radiation Detector) прибор аналогичного назначения, включавший расфокусированный черенковский счетчик электронов высоких энергий (0,512 МэВ), детектор электронов низких энергий (100400 кэВ) и три устройства для дискриминации электронов и протонов: всенаправленный счетчик на твердотельном диоде (частицы до 3 МэВ, протоны 50350 МэВ) и два сцинтилляционных детектора, позволяющие отличить электроны с энергиями до 5 кэВ от протонов до 50 кэВ;
9) гелиевый векторный магнитометр HVM (Helium Vector Magnetometer) для измерения трех компонент межпланетного магнитного поля в пределах от 0,01 до 140 000 нТл, то есть до 1,4 Гс[20];
10) детектор астероидных и метеороидных частиц AMD (Asteroid-Meteoroid Detector﹚ блок из четырех фотометров, каждый с 20-сантиметровым основным зеркалом и полем зрения 8°, для регистрации объектов размером от астероида до пылинки и определения расстояний до них и скоростей движения;
11) детектор метеороидных частиц MD (Meteoroid Detector) использовал 13 панелей размером 15 × 30 см, которые в сумме занимали площадь 0,605 м
2
9
Масса научной аппаратуры составила 30 кг. Большая ее часть размещалась в специальном боковом отсеке в нижней части корпуса, за исключением двух датчиков микрометеоритов, анализатора плазмы и телескопа космических лучей. Два эксперимента проводились вообще без размещения специальных приборов на борту определение массы Юпитера и четырех галилеевых спутников по траекторным измерениям и радиопросвечивание атмосфер Юпитера и Ио сигналом бортового передатчика.
Стоимость двух летных зондов вместе с научной аппаратурой и обработкой данных была оценена в 100 млн долларов. В эту сумму входило также изготовление до конца 1970 г. одного технологического аппарата для наземных испытаний. Носители, запуски и услуги по управлению и приему информации Сетью дальней связи DSN оплачивались отдельно.
Сеть DSN[21] находилась в подчинении Лаборатории реактивного движения и обеспечивала полет аппаратов «Пионер-F/G» по соглашению с Центром Эймса. Для этого использовались антенны и аппаратура обработки трех комплексов дальней связи в Калифорнии, Австралии и Испании, одна из антенн в Южно-Африканской Республике[22] и некоторые привлеченные средства.
Глава 2
Первое путешествие к царю планет
Через пояс астероидов
Старты двух «Пионеров» спланировали с годовым интервалом. Первое астрономическое окно, определяемое движением Земли относительно Юпитера, продолжалось с 27 февраля по 13 марта 1972 г. Этим датам старта соответствовали встречи с планетой в период с 21 ноября 1973 г. по 27 июля 1974 г.

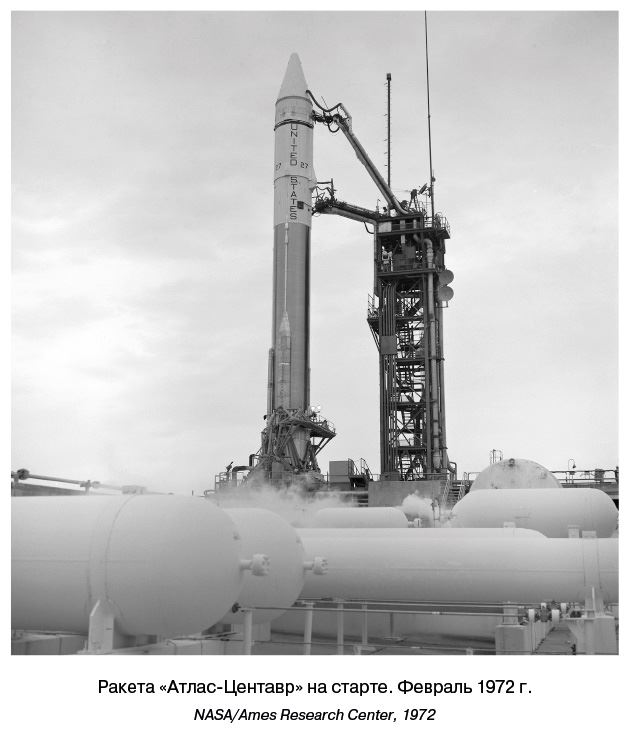

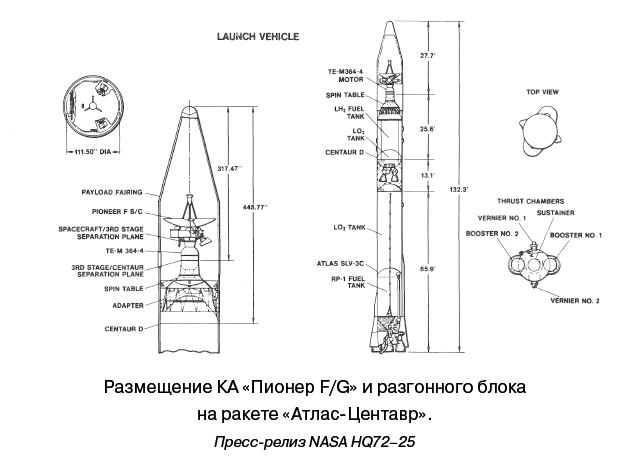

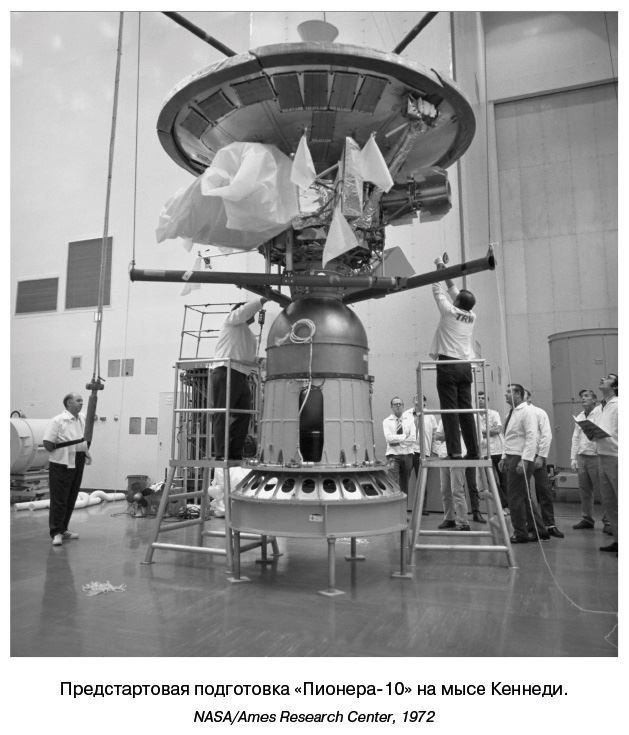

Ракету «Атлас-Центавр» номер AC-27 собрали на стартовой площадке LC-36A мыса Кеннеди[23] 22 декабря 1971 г. Аппарат привезли на космодром 15 января спецсамолетом MiniGuppy, протестировали в монтажно-испытательном корпусе AD, заправили, состыковали с разгонным блоком и укрыли обтекателем, после чего доставили на старт и в середине февраля установили на носитель. 22 февраля подвели итог испытаниям и назначили пуск на 27 февраля. Накануне старта, чтобы свести к минимуму облучение персонала и сооружений стартового комплекса, изделие оснастили РИТЭГами. Стартовая масса ракеты космического назначения была 146 673 кг при высоте 40,3 м.
Пуск назначили на 27 февраля в 20:52 EST[24], однако в этот вечер в 19:31 из-за грозы обесточило весь комплекс LC-36. Попытка восстановить питание в 19:43 была безуспешной. На проверку состояния ракеты после сбоя было нужно от часа до двух, ветер на больших высотах все равно был вне допуска, и в 20:01 старт отменили.
Вторая попытка пуска вечером 28 февраля сорвалась опять же из-за ветров и проблемы с перезакладкой программы полета носителя. На 29 февраля с мыса Кеннеди планировался пуск военного аппарата DSP F3, так что високосный день пришлось пропустить. Этот спутник запустили 1 марта, что позволило начать третий отсчет к старту «Пионера». Но и этим вечером пуск к Юпитеру не состоялся: ответственные организации не успели проверить программу выведения. Успехом увенчалась лишь четвертая попытка, хотя и с опозданием на 24 минуты из-за ложного показания датчика наземной системы обеспечения.
Пуск КА «Пионер-F» был произведен 2 марта 1972 г. в 20:49:03,575 EST, что соответствовало 3 марта в 01:49:04 UTC. Через 935 секунд после старта, набрав скорость 14 356 м/с в системе отсчета, связанной с центром Земли[25], станция отделилась от третьей твердотопливной ступени и получила официальное имя «Пионер-10» (Pioneer 10).
Через 26 минут после старта в сеансе через 26-метровую антенну DSS-51 в Южной Африке на борт ушла команда активации записанной программы операций. Включением на 56 секунд тормозного двигателя SCT 1 аппарат замедлил свое вращение с 53 до 20 об/мин, а развертывание двух штанг с РИТЭГами снизило его угловую скорость до штатных 4,8 об/мин. После этого расчековали и развернули штангу магнитометра. Среди других событий первого сеанса можно отметить включение первых приборов магнитометра, детектора метеоритной пыли и инструментов TRD, GTT и CPI для регистрации частиц.
Полетом «Пионера-10» управляли специалисты Центра Эймса при баллистической поддержке JPL с использованием станций Сети дальней связи DSN, обозначенных буквами DSS с числовым индексом. Именно на них принималась информация с борта и оттуда же выдавались команды.
Руководителем полета был сначала Роберт Нунамейкер, затем его сменил Норман Мартин. За траекторный анализ отвечал Роберт Хофстеттер, за служебные системы Гилберт Шрёдер, за функционирование научной аппаратуры Ричард Фиммел.
Отлетная скорость аппарата настолько превышала скорость освобождения, что всего через одиннадцать часов после старта он вышел за пределы орбиты Луны, и даже «на бесконечности» осталось около 9200 м/с. Траектория полета к Юпитеру представляла собой дугу гелиоцентрической орбиты со следующими параметрами:
наклонение 2,08°;
перигелий 0,991 а.е. (148,3 млн км);
афелий 5,857 а.е. (876,2 млн км);
период обращения 2314 суток (6,34 года).
Программа экспедиции предусматривала облет Юпитера в «прямом» направлении на расстоянии от его центра в 2,85 радиуса планеты, то есть около 203 000 км, чтобы вблизи перицентра угловая скорость аппарата была близка к скорости вращения самого Юпитера. Так называемый режим коротации позволял в течение длительного времени наблюдать ту сторону планеты, где находилось таинственное Большое Красное Пятно. «Официально» оно было открыто и описано за 95 лет до этого, но на самом деле еще в 16641665 гг. его наблюдали Роберт Гук и Жан-Доминик Кассини. Уже более 300 лет, сначала с перерывами, а потом и постоянно оно фиксировалось над 22° ю.ш. Юпитера. Что самое поразительное, немного смещаясь по долготе туда и обратно с трехмесячным периодом, в итоге пятно обращалось чуточку медленнее, чем соседние детали поверхности, и за 200 лет отстало от них на три оборота.
Ученые хотели провести «Пионер-10» не только позади Юпитера (это как раз получалось почти автоматически), но и позади его спутника Ио в надежде обнаружить ионосферу последнего путем радиопросвечивания. В случае прохождения точно по диаметру Ио радиосигнал должен был прерваться на 91 секунду. Что называется, сравните масштабы: диаметр спутника был чуть более 3600 км, чуть больше нашей Луны, а расчетное расстояние до него в момент захода составляло 531 700 км.
Наконец, нужно было учесть оперативные соображения: критическая фаза пролета в пределах от трех радиусов планеты и ближе планировались в пятичасовой период одновременной видимости Юпитера с двух наземных станций в Голдстоуне (Калифорния) и Канберре (Австралия). Если бы на прием работал только один пункт, какой-нибудь сбой привел бы к потере бесценной информации. Две одновременно работающие станции страховали друг друга, сводя вероятность неудачи к минимуму.
Все эти требования в сумме задавали и конкретную точку прицеливания (справа от диска Юпитера, если смотреть с Земли), и точную дату и время пролета 4 декабря 1973 г. в 02:26 UTC по бортовому времени КА. Земле предстояло отслеживать происходящее с задержкой на время прохождения радиосигнала 45 мин 54 с для расстояния между Юпитером и Землей в день прилета.
Стоит еще раз напомнить, что точка прицеливания это отнюдь не высота пролета над планетой. Точка прицеливания это идеальное понятие, место пересечения асимптоты подлетной ветви гиперболической орбиты КА относительно Юпитера и так называемой B-плоскости, которая перпендикулярна этой асимптоте и проходит через центр планеты. Расстояние между точкой прицеливания и центром планеты это прицельная дальность. В реальности аппарат пересечет названную плоскость ближе к Юпитеру, поскольку тяготение планеты искривляет траекторию полета, а в перицентре, лежащем уже за этой плоскостью, окажется еще ближе. В баллистических расчетах при планировании маневров фигурировала точка прицеливания и ее ожидаемое смещение в результате коррекции траектории. Для прессы, естественно, называли понятный всем параметр ожидаемую минимальную высоту пролета над вершинами облаков планеты.
5 марта 1972 г. операторы дважды включали на 30 секунд двигатели «Пионера», чтобы оценить их эффективность по доплеровскому изменению частоты радиосигнала. В первый раз двумя хвостовыми ЖРД убавили 1,22 м/с скорости, а через полчаса добавили столько же двумя носовыми. («Носом», то есть антенной HGA, аппарат смотрел примерно в сторону Земли.)
Как это делается: доплеровские измерения
Скорость электромагнитной волны постоянна и не зависит от скоростей источника и приемника, а вот ее частота будет отлична от частоты передатчика, если лучевая скорость проекция относительной скорости движения на направление до источника не равна нулю. Это и называется эффектом Доплера.
В первом приближении изменение частоты Δf = f v/c, где v лучевая скорость, f частота передатчика, c скорость света. При удалении источника частота снижается так же, как у звуковых сигналов в быту. Поскольку приемник находится на движущейся и вращающейся Земле, а источник на движущемся КА, величина Δf
