Замена эластичного дерева на железобетонные опоры и возросший транспортный поток грузовой техники привел к значительной нагрузке на донное основание пролива. Замок простоявший более семи столетий стал оседать и разрушаться.
Пятилетний срок эксплуатации «бетонки» и самая крайняя башня южного крыла Выборгского замка, Райская или Девичья, поползла со скалы. Это дало повод провести серьёзные приборные исследования скального основания Ленинградским кооперативом «Старт». И история Замкового острова начала раскрываться в неожиданном ключе.
Геология Замкового острова от самой скалы и насыпной территории, до возведения каменных стен замка крестоносцами, стала темой нашего многолетнего исследования, предложенного читателю.
Свайный мост старого Выборга место швартовки яхт, купаний детворы, рыбалки и просто прогулки горожан.
Отчет о работе кооператива «Старт» и статья «Геология замкового острова» Т. Ф. Павловой, частично опубликованная в издании «Страницы Выборгской истории» в 2000 году, стали научной платформой, на которую опирается наше исследование,
В 1991 году дирекция музея «Выборгский замок» привлекла к работе Ленинградский кооператив «Старт». Научно-производственным отделом кооператива были предоставлены материалы исследования продольные сечения острова по четырем осям, диаграммы структур его внутреннего строения, аномалии, разломы и техногенные отложения, что в свою очередь, дало возможность проанализировать и реконструировать некоторые этапы развития и заселения островной территории до прихода на эти земли шведских завоевателей.
Детальные исследования скального основания острова, (исполнители Долгов и Бабкин), выполнялись с целью анализа ситуации и производства ремонтных работ по укреплению Райской башни Выборгского замка. Замеры производились в четырех режимах сканирования скального основания: радиолокационное зондирование, сейсмическое зондирование, вертикальное электрическое и замеры на диэлектрическую проницаемость горных пород. Основание острова представляет собой гранитную интрузию в архейских (протерозойских) гнейсах, она более позднего времени, чем вмещающие породы. Остров слагают две породы граниты и гнейсо-граниты. Аналогичные скальные образования выявлены на соседствующих массивах Смоляного мыса, в районе памятника Петру I и на гранитном выходе бастиона Панцерлакс.
Собраны данные с 450 точек поверхности Замкового острова. На основании замеров произведены графические построения профиля скального основания по четырем линиям разреза. Полученные геофизические разрезы по профилям дали возможность отделить искусственные насыпные территории от природных образований. Так высота техногенного слоя колеблется от 1 до 9 метров, достигает высот в 23 метра в районе внутреннего дворика и 1.53 метра по внешнему периметру каре, у основания башни св. Олафа высота культурного слоя составляет от 2-х метров и более.
После загрузки данных в компьютер, была построена трехмерная модель скалы с четким обозначением границ насыпных территорий Замкового острова и гранитного основания скалы.
Скала оказалась неоднородной по составу. Нижний слой представлял собой гнейсовые отложения, спрессованные в толще земной коры мелкоструктурные продукты разрушения минералов имевших сверху линзу из гранитов «рапакиви», магматического происхождения. Рапа-киви с финского переводится как «гнилой камень». За счёт сплава минералов разной плотности температурного расширения, некоторые граниты достаточно легко разрушаются под воздействием атмосферы, температур и осадков. Внешние слои замкового острова, насыпные валы и отвоеванная у залива часть суши, продукт труда людей по созданию на острове фортификационного сооружения.
Две диаграммы с разрезов скалы Замкового острова. Скальное основание с валунами в процессе строительства макета.
Особый интерес вызывает геологический разлом, делящий остров на две примерно одинаковые части шириной 1011 метров и глубиной, не поддающейся аппаратному исследованию. Надо сказать, что кромка Балтийского щита, на котором стоит наш замечательный город, имеет три основных направления рельефа, в которых протекали все этапы его образования. Первый это направление растекания магматических пород при образовании щита, на дневной поверхности это направление с северо-запада на юго-восток. В том же направлении происходил и второй геологический процесс движение ледника, сначала к югу, затем обратное отступление массива льда к северу.
Разлом в пересечении с направлением движения ледника.
В акватории Выборгского залива представлены типичные для нашей территории следы и направления трансформации скал:
направления складчатости.
направление движения ледника.
направления разломов.
направления процесса природного образования гранитов.
С другой стороны каждый разлом по своему уникален, так как возникает на месте тектонических напряжений и разности потенциалов, положительного и отрицательного. Разлом возникает с выбросом энергии и служит своеобразным «клапаном для выпуска пара», с возникновением трещеневатости и разрушением горных пород. Чем шире и глубже разлом, тем интенсивнее протекают природные процессы на его границах. Это приводит к возникновению энергетических аномалий и природных проявлений. В этих зонах происходит активное образование и рост кристаллов в образовавшихся кавернах, в них производилась добыча людьми самоцветных камней, использовались для ломки камня для строительства, в разломе проще прокладывать коммуникации и устраивать проходы. В нашем случае, разлом сильно увлажнен, а значит, служит естественным стоком воды с территории замка. Северная часть от разлома «минусовая», южная «плюсовая», при наличии слабо соленой воды от уровня залива, получаем простую природную батарейку на кислых свойствах гранита. При большой глубине разлома возможны выходы из земных недр газов. Некоторые люди испытывают в зонах негативное воздействие на здоровье.
Третье движение земной коры, оказалось поперечным направлением, наблюдаем его на карте перешейка. Два взаимоисключающих движения, опускание Русской плиты и подъём Балтийского щита, привели к многочисленным разломам, имеющим направление поперек первых двух. Особо интересны на Карельском перешейке разломные озера, заметные на карте по поперечному расположению против направления движения ледника. Они, уходящие на большие глубины, имеют подводные пещеры с подземными реками, соединяющими Ладогу, Балтику, Белое море. На берега этих озёр реки выносят морские раковины, моллюсков, перемолотые в песок самоцветы.
Разломы всегда были местами сосредоточения земных напряжений, а в кристаллических структурах и выходов значительных энергий из земли. На разломах, древние люди строили святилища и поклонялись духам стихий. Не исключением представляется и Выборгский замок.
Помимо разлома, исследователям открылась картина, поставившая в тупик исследователей. На трехмерной модели отчетливо видны необычные для сглаженной ледником поверхности скалы отверстия, или лунки. Странность в расположении лунок; три примерно одинаковой величины выемки, расположились в один ряд по направлению движения ледника, с северо-запада на юго-восток; наличие, отдельно стоящей от группы отверстий, в почти отвесной скале диаметром в 90 сантиметров и глубиной более 2 метров. Геологическими и морфологическими процессами объяснить такие каверны оказалось невозможно.

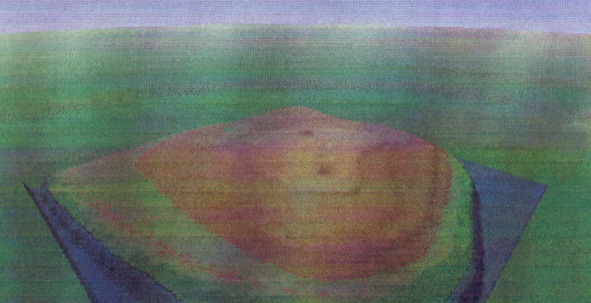

3D построение скалы с шагом изобаз рельефа в 2 метра. Вид с южной части на северную.
Лунки Выборгского замка
На компьютерной трехмерной модели скального основания Выборгского замка, отчетливо видны необычные для скального рельефа выемки-лунки. Особенность заключается в ярко выраженной глубине, при диаметре от 1 до 2.5 метров серьезная глубина и от 2-х до 3.5 метров соответственно. Характер выемок на достаточно ровной поверхности рапакиви и ниже в слоях гнейсо-гранитов, явно напоминает засверловку или другой вид механического воздействия на скальное основание. Следует обратить внимание на расположение трёх центральных лунок, расположенных на скальной площадке. Они выстроены в один ряд со строгой ориентацией с северо-запада на юго-восток. Отдельно расположенное от группы, самое глубокое и узкое в диаметре отверстие, еще более интересно. Оно находится на покатом выступе «бараньего лба», практически на кромке скального обрыва, с наличием глубины пролива под скальником до 7 метров в современном уровне Выборгского залива.
Загадка происхождения и технология появления данных образований, могут пролить свет на историю возникновения Выборга в этом месте и раскрыть секреты истории Выборгского замка. Если объекты были созданы человеком, то каково их целевое назначение и функция в социальной жизни? В данном случае цель и средство имеют прямую связь.
Рассмотрим возможные версии происхождения лунок:
каверна в скале с последующей эрозией;
деятельность человека в процессе хозяйственного освоения Замкового острова;
тепловое разрушение скалы, как следствие длительного осуществления культового обрядового ритуала с использованием кострищ;
следы от работы древних механизмов (мельницы) с истиранием гранитной основы;
работа воды, падающей с высоты ледникового уступа.
Верхний ряд: две лунки в парке Иматры. Гравюра водопада Иматра до строительства гидроэлектростанции. Скала парка над разломом с наскальным знаком креста в круге.
Непосредственно исследовать лунки, по причине застройки островной территории памятником архитектуры не причинив ему ущерба, на сегодня не представляется возможным. Однако, мы можем воспользоваться исследованием аналогичных образований, существующих на Карельском перешейке. В качестве аналога рассмотрим пять схожих объектов, относительно недалеко от города.
