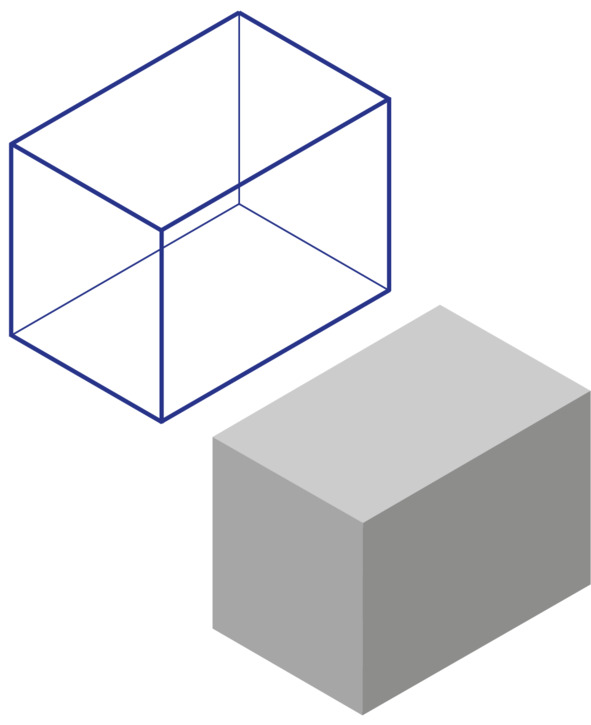

Илл.41
Может показаться, что дальняя часть параллелепипеда больше. Такой эффект получается за счет того, что мы привыкли наблюдать перспективное искажение, а в данном случае оно отсутствует и параллелепипед смотрится неестественно.
Строим пирамиду:

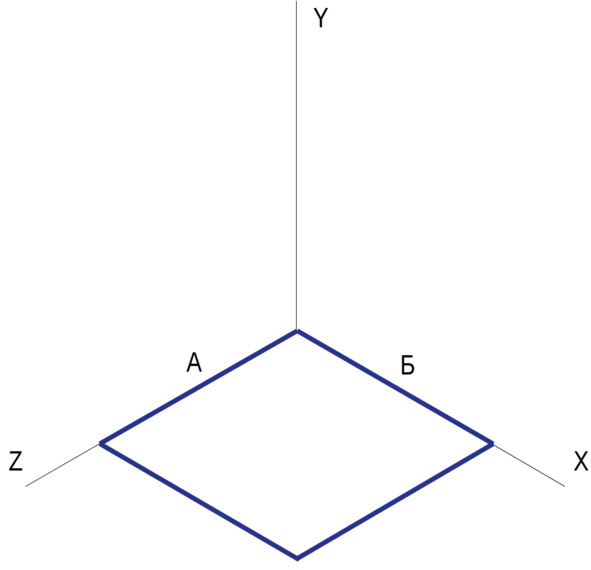

1. На осях X и Z откладываем одинаковые отрезки А и Б.
2. От их конечных точек проводим линии, параллельные осям X и Z. Они равны отрезкам А и Б и между собой (илл.42).
Илл.42

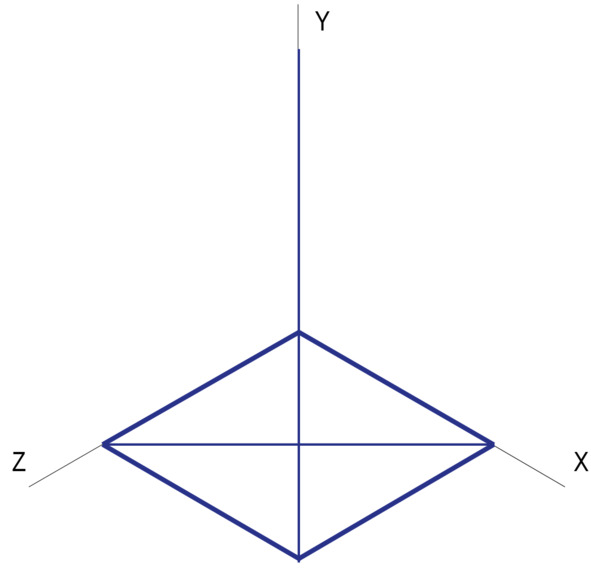

3. В получившемся ромбе проводим диагонали.
4. Из точки пересечения диагоналей поднимаем вертикальную линию, которая определит высоту пирамиды. В данном случае она совпадает с осью Y, т.к. стороны равны между собой (илл.43).
Илл.43

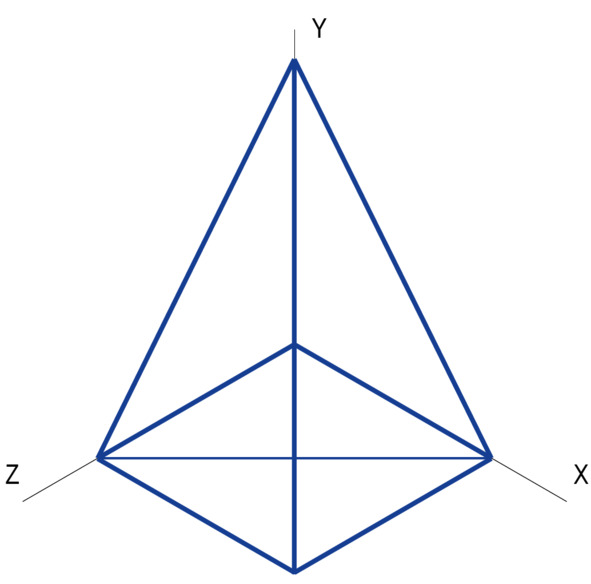

5. Соединяем каждый угол основания с верхней точкой вертикали. Дальнее и ближнее ребра совпадают с вертикалью по причине, указанной выше (илл.44).
Илл.44

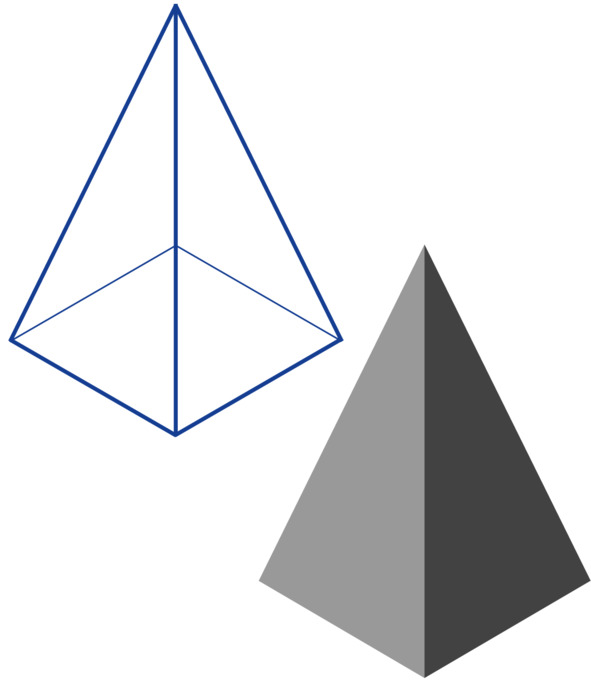

6. Убираем линии построения. Невидимые ребра проведены более тонкой линией.
7. Накладываем тон (илл.45).
Илл.45
Строим цилиндр:

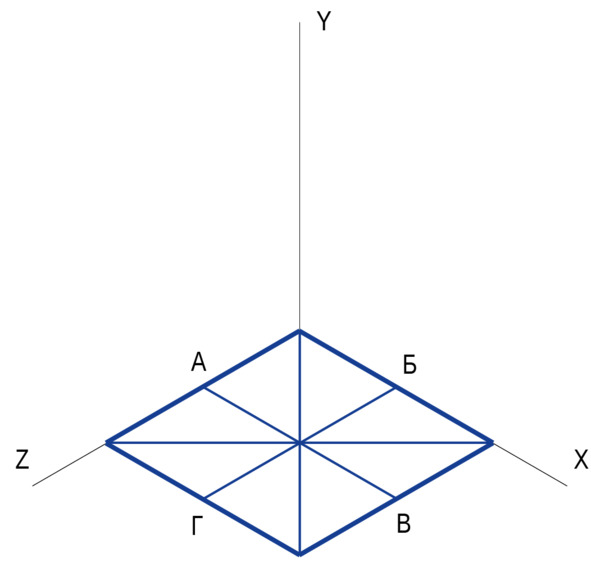

1. Чертим ромб, как было указано выше.
2. Проводим диагонали. Точка их пересечения является центром основания.
3. Через центр проводим линии, параллельные осям X и Z. Получаем точки их пересечения со сторонами ромба А, Б, В и Г (илл.46).
Илл.46

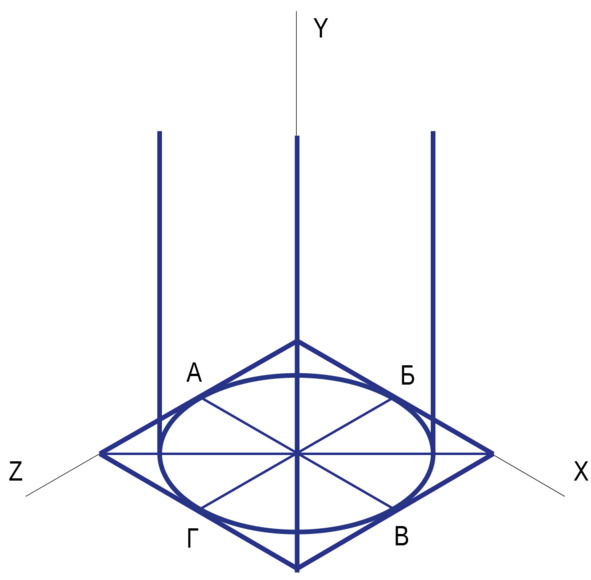

4. Строим эллипс, касающийся сторон ромба в этих точках. Мы получили нижнюю плоскость цилиндра (основание).
5. Из точек пересечения эллипса с диагональю поднимаем вертикальные линии. Они определят высоту цилиндра (илл.47).
Илл.47
