Совмещение характеристик корпуса и винта определяет необходимую мощность ГД. Рассмотрим взаимодействие и условия работы элементов ПК.
Взаимодействие гребного с водой и корпусом судна характеризуется создаваемым винтом упором P, вращающим моментом поглощаемым винтом, частотой вращения винта np, скоростью воды, поступающей на лопасти Va, (из-за наличия попутного потока она меньше скорости движения судна V), поступью гребного винта hp и в конечном итоге к.п.д. винта ηp.
Схема судового пропульсивного комплекса и описание взаимодействия его элементов приведены в источнике [2].
Гребной винт встречает воду не со скоростью движения судна V, а со скоростью Va уменьшенной на величину скорости попутного потока, который вызван трением воды вдоль сторон корпуса и увеличивает упор винта.
Va = VVп
Наличие попутного потока улучшает работу ПК, его влияние учитывается коэффициентом попутного потока.
Кроме того, в процессе работы ГВ засасывает воду из под кормы, отбрасывая ее назад и уменьшая давление воды на кормовую часть. Возникающая сила засасывания, отнесенная к упору винта, называется коэффициентом засасывания.
Обводы, размеры и состояние корпуса и кормовой части, расположение и режимы нагрузки гребного винта влияют на пропульсивные качества и оцениваются коэффициентом влияния корпуса.
где ω коэффициент попутного потока, ω = 0,20,45;
t коэффициент засасывания, t = 0,120,3;
i коэффициент, учитывающий неравномерность поля скоростей в диске винта, i = 0,951,03.
Буксировочная мощность расходуется на преодоление сопротивления движению судна.
Nб = R V = Pе V
Осевая скорость винта относительно воды Vp незначительно отличается от скорости Va.
Пропульсивный коэффициент это отношение буксировочной мощности к мощности подводимой к винту NB.
Пропульсивный коэффициент характеризует гидромеханические потери на ГВ при его взаимодействии с корпусом.
Помимо этих потерь следует учитывать потери в редукторной передаче ηn (при ее наличии), валопроводе ηB и потери в ГД.
Тогда К. П. Д. пропульсивного комплекса представляется в виде:
Поступь винта hp это путь, пройденный винтом в воде за один оборот. Относительная поступь это поступь, отнесенная к диаметру винта D.
Если бы гребной винт вращался в твердой среде, как штопор в пробке, то за один оборот он бы прошел расстояние, равное шагу винта H без скольжения.
Скольжение S безразмерная величина, определяемая как отношение скорости скольжения Vc = (H × np Va) к осевой скорости винта в «твердой среде», равной H × np
В реальных условиях скольжение винта относительно воды является условием создания упора винта. Винт отбрасывает воду назад и создает упор. Без скольжения не будет и упора винта.
Упор ГВ зависит прямо пропорционально от массы и скорости отбрасываемой воды, а потери энергии с отбрасываемой частью воды пропорциональны произведению массы на скорость воды во второй степени, поэтому КПД винта будет увеличиваться при увеличении диаметра D и снижении частоты вращения винта np. Масса отбрасываемой воды будет возрастать при увеличении диаметра ГВ, а обороты винта np при этом можно снизить. КПД винта зависит от относительной поступи, а также от обводов корпуса и имеет для ВФШ ярко выраженное оптимальное значение при определенном λp.
На рисунке 1.1. приведены кривые действия геометрически подобных винтов фиксированного и регулируемого шага [2].

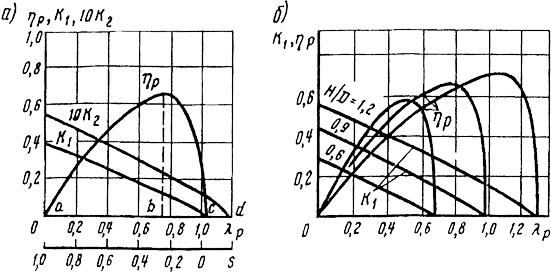

Рис 1.1. Кривые действия гребных винтов:
а) ВФШ; б) ВРШ [2].
Соответствующие зависимости для упора, момента, мощности и КПД винта при упрощающем допущениях, что M
B
~
2
p
B
~
3
p
Из анализа зависимостей КПД на рисунке 1.1а и 1.1б видно, что ВРШ обеспечивает работу с высоким КПД в широком диапазоне режимов. Изменения величин λp и S происходит при значительных воздействиях на сопротивление движению судна (разгон, торможение, работа во льдах). ВРШ широко применяются в установках, где часто меняются режимы работы.
Пропульсивный комплекс должен обеспечить не только заданную спецификационную скорость движения судна за счет создания тяги Pe и подведение к винту мощности NB, но и обеспечить надежную работу в определенном диапазоне скоростей и частот вращения.
Для анализа совместной работы гребного винта, корпуса судна и ГД используют ходовые или паспортные диаграммы судна. Они представляются в виде зависимостей R = f (V) и NB f (V).
Паспортную (ходовую) диаграмму судна первоначально представляют в виде зависимостей сопротивления движению R от скорости судна V при различных условиях плавания и при различных постоянных частотах вращения гребного винта np.
R(PB) = f (V, np, условия плавания)
Затем эту паспортную диаграмму можно перестроить в диаграмму зависимости мощности, потребляемой гребным винтом, от возможной скорости движения судна при различных сопротивлениях движению судна по условиям плавания или зависимости от значений относительных поступей винта λp при различных частотах его вращения np.
NB = f (V, np, λp).
Для построения кривых, представленных на рис. 1.2, можно использовать следующие уравнения.
Мощность буксировки судна с заданной скоростью на свободном ходу:
NR = R V.
Мощность, потребляемая гребным винтом:
NB = MB ωB,
где MB крутящий момент, потребляемый гребным винтом;
ωB угловая скорость вращения гребного винта, 1/с.
Зная экспериментальные значения коэффициентов упора K1 и момента K2 для гребного винта выбранной серии, можно определить зависимости упора винта и потребляемой винтом мощности от скорости судна, по приведённым выше формулам [2] или по формулам [5].
где KC = K1(1 t)i коэффициент тяги.
Паспортные диаграммы (графики Pe = f(np,V) и Nb = f'(np, V)) позволяют определить для установившихся режимов судна взаимосвязи между мощностью, подводимой к винту, частотой вращения винта и скоростью судна.
Эти диаграммы потом уточняются по результатам ходовых испытаний.
Общая конфигурация последней паспортной диаграммы с учетом ограничения по мощности ГД представлена на рисунке 1.2.
Если перенести кривые мощности, потребляемой винтом 2 в координаты NeГД = f(nГД), учитывая, что частоты ГВ и ГД равны или связаны через величину передаточного числа редуктора, то получим широко распространенную диаграмму скоростной характеристики двигателя Ne = f(n), которая является паспортной диаграммой пропульсивного комплекса «корпус движитель двигатель».

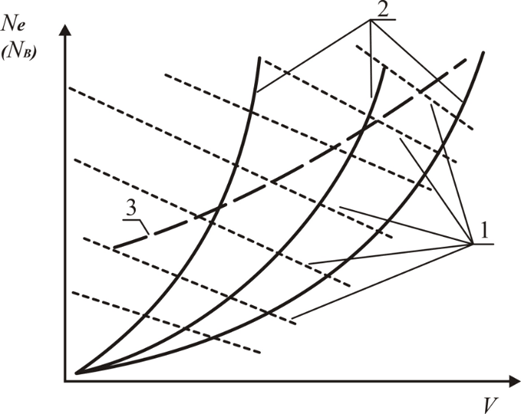

Рис. 1.2. Паспортная диаграмма судна с пропульсивной установкой с ВРШ:
1 n=const; 2 λ
p
Согласование характеристик «корпус-винт» с характеристиками двигателя графически представлено на рисунках 1.3 [5]. Нанося предельные характеристики двигателя на характеристики комплекса «корпус-винт», получим в левой части рисунка 1.8 паспортную диаграмму пропульсивного комплекса «корпус-движительдвигатель».
Рис. 1.3. Характеристики и паспортная диаграмма пропульсивного комплекса [5]
Для анализа работы ГД по винтовой характеристике наносится кривая потребляемой винтом мощности. Для этого точки 1 2-3-4 на кривой зависимости потребляемой винтом мощности от скорости судна переносятся на правый график при тех же частотах вращения двигателя и, соединив их плавной кривой, получим винтовую характеристику двигателя.
Динамические качества ПК будут зависеть от ряда факторов. Определим факторы, влияющие на скорость движения судна.
Буксировочная мощность Nб зависит от мощности, подводимой к винту и пропульсивного коэффициента
Nб = RV = NBη = 2πMBnpη.
Отсюда скорость движения судна
Буксировочная мощность Nб зависит от мощности, подводимой к винту и пропульсивного коэффициента
Nб = RV = NBη = 2πMBnpη.
Отсюда скорость движения судна
На стационарных режимах работы при неизменных внешних факторах скорость судна будет пропорциональна частоте вращения винта.
При постоянстве пропульсивного КПД η будет соблюдаться равенство относительных величин
Это значит, что в относительных координатах характеристика винта и корпуса
будут одинаковыми. Таким образом, на стационарных режимах соблюдается условие автомодельности характеристик сопротивления корпуса и винта. Это позволяет моделировать эксплуатационные режимы СЭУ и судна.
При переходных режимах (разгон, торможение, реверсирование, работа на волнении) будут дополнительно возникать инерционные силы и моменты движущихся масс
R' = D(dV/dτ)
и вращающихся масс
Тогда отношение скорости судна к частоте вращения винта выразится
Все величины, кроме водоизмещения, будут переменными. Инерционной составляющей линии валопровода I(dω/dτ) можно пренебречь.
Анализ зависимости отношения V/np показывает, что на участках ускоренного движения судна рост скорости судна будет отставать от роста частоты винта, а при торможении, наоборот, инерция массы судна D(dV/dτ) будет отрицательная и будет способствовать поддержанию скорости судна.
Кроме того, следует отметить, что изменение частоты вращения при изменении уставки регулятора также будет происходить неравномерно, особенно при пуске ГД и использовании регуляторов без функций ограничения по нагрузке и давлению наддува (типа UG-40) [6].
Забросы топливоподачи могут быть значительным, что ведет к повышенным термическим напряжениям. Если используются регуляторы, реализующие ограничительную характеристику (типа UG-40TL и электронные), то забросы топливоподачи будут значительно меньше.
От настройки изодромной связи зависит многое. В современных электронных регуляторах (DGU 8800) в память микропроцессора занесена вся необходимая информация о двигателе, включая и момент инерции вращающихся масс, что позволяет автоматически мгновенно вычислять реальный вращающий момент двигателя с учетом инерционной составляющей на любом режиме и автоматически изменять характеристики (настройки) изодромной связи регулятора, обеспечивающие оптимальную по расходу топлива и по износу динамику работы двигателя (см. пункт 6.2.3.5).
Динамические качества пропульсивной установки будут зависеть от соотношения влияния перечисленных факторов (величины крутящего момента, пропульсивного коэффициента, инерционной силы движущихся масс судна, заданий регулятора).
Дизельная энергетическая установка входит в состав ПК и режимы ее работы будут во многом определяться характеристиками конкретного ПК.
1.3. Современные главные двигатели и их техническое использование
Конструкции, характеристики и сведения по эксплуатации многих современных ГД изложены в известной технической литературе [7,8,9,10,11,12,13,21,24,26,27,30,31,60], поэтому считаю необходимым представить информацию по эксплуатации двигателей, не нашедших подробного рассмотрения в технической литературе на русском языке. Общие положения и процедуры эксплуатации дизелей изложены в [8]. Более точные процедуры для каждого конкретного дизеля можно взять в его правилах технической эксплуатации. Отметим, что Руководящий документ [8] не учитывает особенности эксплуатации МОД компании «MAN Diesel & Turbo», изложенные в [14,16], в части их проверок перед пуском:
давление к пневмомеханизмам выпускных клапанов должно быть подано до того, как будет запущен главный маслонасос, что делается для предотвращения чрезмерного открытия выпускных клапанов;
должно быть проведено медленное проворачивание для предотвращения поломок из-за гидроударов, которые могут быть вызваны скоплением жидкости в цилиндрах;
должна быть проведена проверка регулирующего механизма подачи топлива (проворачивается регулирующий маховичок в сторону увеличения индексов топливных насосов с проверкой установки последних в положение ПОДАЧА ТОПЛИВА). При возврате маховичка в положение СТОП проверяется, что индексы всех ТНВД установлены на ноль.
Некоторые администрации вводят дополнительные требования. Перед входом в американские воды требуется проверка реверсов, резервной рулевой машины, проверка функционирования оборудования при обесточивании. При обесточивании включается автоматически АДГ, запускается аварийный поршневой компрессор, который дает сжатый воздух на запуск одного из ВДГ, восстанавливается электропитание и запускаются насосы, обеспечивающие работу ГД.
1.3.1. Краткие сведения о конструкции двигателей «MAN Diesel & Turbo» с электронным управлением серии МЕ/ME-C
Двигатели этого концерна широко применяются на морских судах и особенности их конструкции и вопросы технического использования в целом кратко освещены в отечественной русскоязычной литературе.
Считаю необходимым представить вниманию читателей краткое описание конструкции и подробное описание процедур пуска, обслуживания и остановки двигателей международной компании «MAN Diesel & Turbo» типа МЕ (описание работы САУ этих двигателей, которое будет полезно при изучении указанных процедур пуска, представлены в разделе 9 данной книги).
Двухтактные двигатели этой компании разрабатываются в Копенгагене, имеют диапазон мощности от 2 МВт до 84,2 МВт и устанавливаются на больших контейнеровозах, грузовых судах и танкерах.
Дизели напрямую связаны с гребными винтами. МОД типа MC с распределительным валом и цепным приводом не обеспечивают постоянство, оптимальные уровни давления впрыска и гибкое управление клапанами.
В двигателях типа МЕ-В привод клапанов осуществляется от распределительного вала, а привод ТНВД гидравлический. Система с электронным управлением и гидравлическими приводами, обеспечивает необходимую маневренность, эффективность и безопасность.
Управление ТНВД, выпускными и пусковыми клапанами в двигателях с электронным управлением серии 50108 МЕ/МЕ-С осуществляется через блоки управления на цилиндрах CCU (Cylinder Control Unit) снабженные гидроприводами и управляющими клапанами NC.
Двигатели имеют гидравлическую станцию HPS (Hydraulic Power Supply), обеспечивающую поддержание постоянного высокого давления управляющего силового масла. При работе HPS масло забирается масляным насосом 1 из танка и после тщательной очистки в ФТО (25 мкм) поступает к аксиально-поршневым насосам, которые повышают давление управляющего масла до 175250 бар и затем направляют его в блоки управления цилиндров HCU (Hydraulic Cylinder Unit). Схема гидравлического управления изображена на рисунке 1.5.
Блоки управления HCU включают в себя аккумуляторы силового масла, распределительные блоки, электронно-управляемые клапаны ELFI (Electronic Fuel Injection) управления подачей топлива и электронно-управляемые клапаны ELVA (Electronic Exhaust Valve Activation) для открытия-закрытия выпускного клапана, гидропривод впрыска топлива и гидропривод открытия выпускного клапана (Exhaust Valve Actuator).

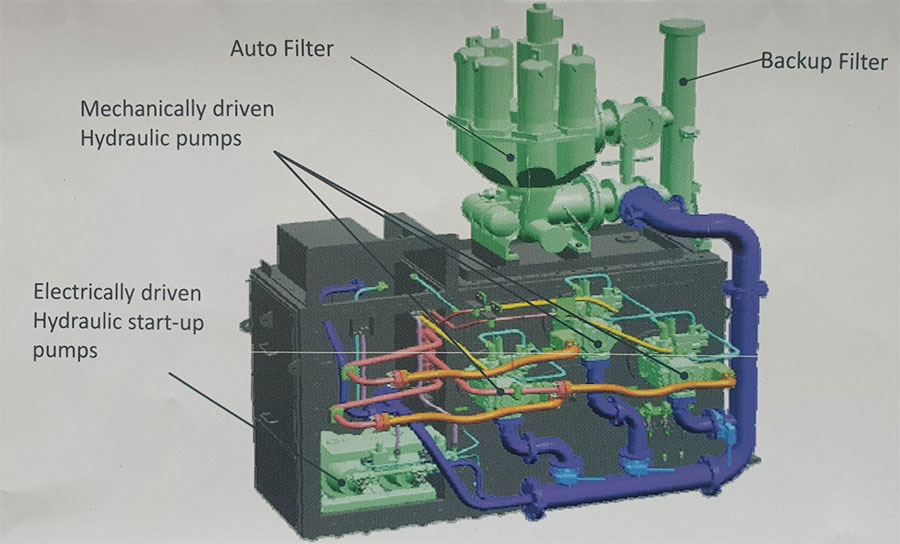

Рис. 1.4. Гидравлическая станция двигателя серии МЕ [15]
Рис. 1.5. Внешний вид станции гидравлики двигателя серии МЕ [15]
Схема гидравлического управления изображена на рисунке 1.6.
