26
В 1805 г. вышло первое масштабное издание атласа чертежей материальной части для руководства технических артиллерийских заведений.
27
С учетом расхода пороха на три выстрела из пистолета для нижних чинов конных рот.
28
Так же с учетом расхода пороха на три выстрела из пистолета для нижних чинов конных рот.
29
В ротах конной артиллерии ¼-пудовый конный единорог весом 20 пудов был заменен ¼-пудовым пешим единорогом весом 22 пуда, так как незначительное уменьшение веса первого доставляло слишком мало выгоды и лишь усложняло материальную часть.
30
Эта мера не была приведена в исполнение полностью по экономическим соображениям (помимо стоимости изготовления, новые орудия потребовали бы еще лишней пары лошадей шестерик вместо четверика, и лишнего зарядного ящика на каждое три вместо двух). Во время Восточной войны положено было иметь: в пеших бригадах две батарейные, две легкие и одну облегченную батарею; в конных бригадах или одну батарейную и две легких, или одну облегченную и две легких.
31
Так, генерал-адъютант Безак обратил внимание на то, что за 10 лет службы из общего количества лафетов, получивших поперечные трещины в станинах, более 58 % предназначались для ½-пудовых единорогов. При этом у пушечных 12-фунтовых лафетов таких проблем не обнаружено вообще.
32
По штатам 1798 года на одно орудие фейерверкеров полагалось по двое человек, рядовых в пешей роте по 16 человек, а в конной роте по 13 человек (один запасный пеший), т.е. 216 человек в пешей роте и 180 человек в конной роте. Следовательно, пешая рота должна была произвести по 216 практических выстрелов из четырех ½-пудовых единорогов и из восьми 12-фунтовых пушек, т.е. соответственно по 54 и 27 выстрелов из каждого орудия. Конная рота должна была произвести по 180 практических выстрелов из 6 ¼-пудовых единорогов и из 6 6-фунтовых пушек, т.е. по 30 выстрелов из каждого орудия.
33
Без учета секретных гаубиц Шувалова с овальным дульным раструбом, которые на опытах 1762 года, произведенных после смерти П.И. Шувалова нашим 8-м генералом-фельдцейхмейстером А.Н. Вильбоа (17621765), показали почти одинаковое действие картечью с 12-фунтовыми пушками и ½-пудовыми единорогами, но в действии другими снарядами уступили пушкам, поэтому, секретным гаубицам, в отличие от единорогов, не пришлось пережить своего изобретателя.
34
Первоначально калибр единорогов именовался в картаунах (картаулах). Картаун (картаул) это мера артиллерийского веса в 1 пуд происходит от немецкого названия, принятого в Пруссии в XV веке, для пушек калибром около 48 фунтов, которое и было заимствовано графом Шуваловым для своих единорогов.
35
Д.Ф. Масловский: «Записки по истории военного искусства в России», выпуск 2-й, 1891 год.
36
М.И. Богданович в своем труде «Походы Румянцева, Потемкина и Суворова в Турции» 1852 года издания на стр. 289 сообщает, что касательно полевой артиллерии П.А. Румянцев полагал составлять батарейные роты из 12-фунтовых пушек, 6-фунтовых пушек и ½-пудовых единорогов, а легкие роты из 3-фунтовых пушек и 12-фунтовых (¼-пудовых) единорогов.
37
В.Ф. Ратч в своем труде «Сведения об артиллерии Гатчинских войск» 1851 года издания утверждает, что перед вступлением на престол Павла I единороги калибром 8 и 3 фунтов остались соответственно только в гвардейской и армейской полковой артиллерии.
38
Помимо стоимости изготовления, новые орудия потребовали прибавки лишней пары лошадей шестерик вместо четверика, и лишнего зарядного ящика на каждое три вместо двух. Поэтому во время Восточной войны положено было иметь: в пеших бригадах две батарейные батареи, две легкие и одну облегченную, а в конных бригадах или одну батарейную и две легких, или одну облегченную и две легких.
39
Эти данные заимствованы у Деккера: «История артиллерии», 1833 год, перевод генерала Маркевича; у Масловского: «Записки по истории военного искусства в России», 1891 год; у Нилуса «История материальной части артиллерии», том 1 и 2, 1904 год; у Зайончковского: «Восточная война 18531856 гг.», 19081913 гг.
40
Эти данные заимствованы у Данилова «Начальное знание артиллерии» 1762 год; у Вельяшева-Волынцева «Артиллерийские предложения» 1767 и 1777 гг.; у Мелиссино «Краткие артиллерийские записки для наставления унтер-офицеров в новоучрежденных артиллерийских батальонах, сочиненные при Артиллерийском и инженерном Шляхетном Кадетском Корпусе» 1789 год; у Весселя «Артиллерийское искусство» 1831 год; у Анукдовича «Теория баллистики» 1836 год; у Резвого «Артиллерийские записки» 1844 год; из «Руководства для артиллерийской службы» 1853 год, из публичных лекций полковника Ратча «Артиллерийский журнал» 1860 год; у Нилуса «История материальной части артиллерии», том 1 и 2, 1904 год.
41
Как уже говорилось выше, основным снарядом для пушек являлось ядро, а для гаубиц и единорогов граната. Кроме основных снарядов в боекомплект каждого полевого орудия входил снаряд ближнего действия, картечь, а для батарейных орудий имелись в ограниченном количестве брандскугели или гранаты с зажигательным составом. Кроме этого, во 2-й части 3-го исторического периода появляется новый вид боеприпаса картечная граната.
42
Воззрение итальянского математика Николаса Тартальи (15011576), которое широко заимствовали артиллерийские эксперты даже в конце XVII века.
43
Не следует путать с рикошетными выстрелами, которые производили при осадах крепостей уменьшенным зарядом и под большим углом возвышения от 4º до 15º («Основания артиллерийской и понтонной науки», 1816 г.).
44
О расхождениях в значениях дальности прямого выстрела известный прусский военный теоретик Шарнхорст (Scharnhorst, 17551813) писал, что при одинаковом заряде и угле возвышения, несмотря на всю тщательность заряжания и абсолютную исправность орудия, дальности полета ядер из пушек отличаются между собой до 200 метров, поэтому для средней дальности в 400 метров отклонениями от нее будут дальности в 500 и 300 метров. Вместе с тем в таблице 3 смущает почти двукратное расхождение в дальности прямого выстрела между пушками системами обр. 1701 г. и обр. 1734 г., которые имели одинаковый вес снаряда и заряда (а 6-фунтовые пушки вообще обладали сходными конструктивными характеристиками в части длины ствола орудия, поэтому и дальность прямого выстрела должна была быть сопоставимой). Более того, учитывая, что длина канала 12-фунтовой пушки обр. 1701 г. превосходила на 2 калибру длину канала 12-фунтовой пушки обр. 1734 г., то было справедливо ожидать от первой и большей дальности прямого выстрела, но никак не обратное.
45
Г.Ю. Мазинг: «Ракета и орудие», 1987 г.
46

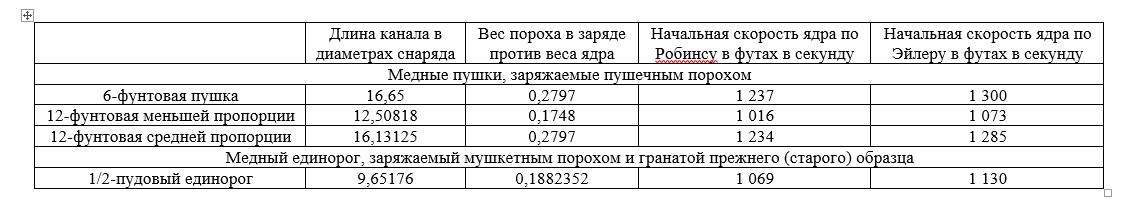

у Анкудовича («Теория баллистики», 1836 г.) сказано, что в августе 1832 года в Красном Селе офицерами артиллерийского училища во время практических занятий по способу Ломбара были определены начальные скорости снарядов, выстреливаемых из пушек и единорогов (очевидно, системы обр. 1805 г.). Во время этих опытов произведено по 2 выстрела из каждого полевого орудия и получены следующие результаты:
Полученные в этой таблице значения начальных скоростей не противоречат сведениям из книги «Основания для понтонной и артиллерийской науки» 1816 года издания, где говорится, что опытным путем было установлена скорость разгона ядра до 1 2501 500 футов в секунду для пушек системы обр. 1805 г. при заряде в 1/3 веса ядра.
47

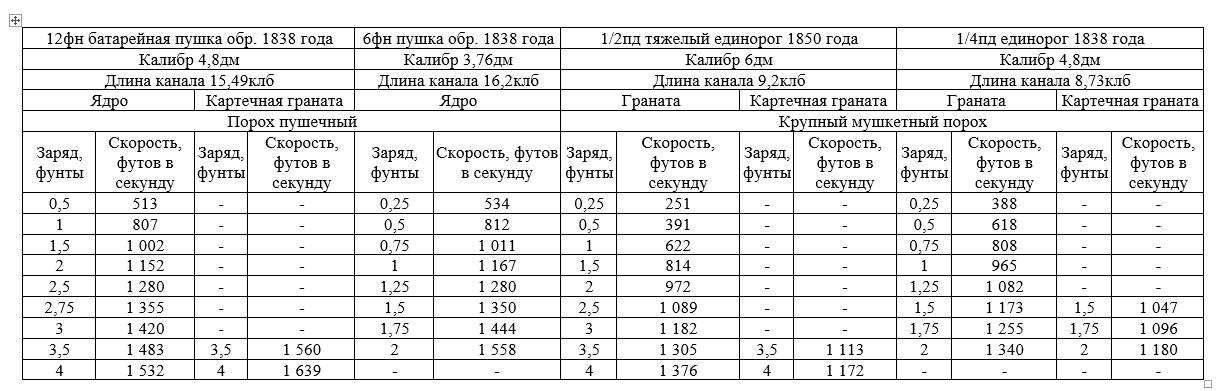

Прибавление 2 к статье поручика Лейб-гвардии конной артиллерии Н.В. Маиевского, включающее таблицы начальных скоростей снарядов при различных зарядах, составленных на основе опытов, произведенных с помощью баллистического маятника на Охтинском заводе. «Артиллерийский журнал» 5 за 1851 год.
48

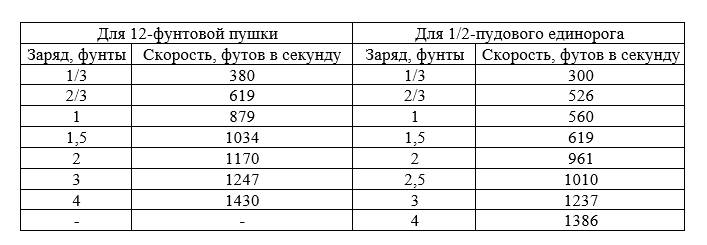

В отличие от баллистического маятника электро-баллистический прибор штабс-капитана Константинова не требовал сложных расчетов и выдавал информацию сразу. Опыты с этим прибором в присутствии академиков Остроградского, Якоби и Купфера были поведены 26 августа, 23 и 29 сентября 1844 года на Волковом поле. На каждом опыте стреляли ядрами из 12-фунтовой медной пушки на полевом лафете зарядом в 4 фунта пушечного пороха. Орудие стояло на платформе и ось его перед каждым выстрелом приводилась в горизонтальное положение. На 1-м опыте определяли только начальную скорость снаряда. Для этого перед орудием поставили два проволочных щита: 1-й на удалении четырех сажен от орудия, чтобы пороховые газы не могли разрывать проволоку, а 2-й в 10 саженях от 1-го. Было произведено 4 выстрела, при этом скорость ядра оказалась в среднем 1 524 фут/с ( 1 1 458 фут/с; 2 1 666 фут/с; 3 1 346 фут/с; 4 1 627 фут/с). На 2-м опыте при соблюдении тех же условий было сделано 2 выстрела и средняя начальная скорость оказалась следующей 1 454 фут/с ( 1 1 480 фут/с; 2 1 429 фут/с). На 3-м опыте были поставлены еще два щита 3-й в 40 саженях от 2-го, 4-й в 10 саженях от 3-го. Из 4 выстрелов, произведенных при тех же самых условиях, какие соблюдались на первых двух опытах, были получены следующие результаты: средняя начальная скорость 1 634 фут/с и средняя скорость между 3-м и 4-м щитом 1 370 фут/с («Артиллерийский журнал» 1 за 1845 год).
49
§ 26 «Руководства для практических учений полевой артиллерии» 1851 года с учетом данного фактора предусматривал сортировку снарядов, предназначенных для практических стрельб, на тяжелые и легкие: 12-фунтовые ядра сорта 1 весили 14,9375 фунтов и больше, а сорта 2 14,9271 фунтов и меньше; 6-фунтовые ядра сорта 1 весили 6,9479 фунтов и больше, а сорта 2 6,9375 фунтов и меньше; ½-пудовые гранаты сорта 1 весили 20,7083 фунтов и больше, а сорт 2 20,6979 фунтов и меньше.
50
В § 501 представлена сводная таблица по начальным скоростям снарядов орудий 3-го периода:
51
Эти данные заимствованы у Данилова «Начальное знание артиллерии», 1762 год; у Вельяшева-Волынцева «Артиллерийские предложения», 1777 г.; у Мелиссино «Краткие артиллерийские записки для наставления унтер-офицеров в новоучрежденных артиллерийских батальонах, сочиненные при Артиллерийском и инженерном Шляхетном Кадетском Корпусе», 1789 год; у Весселя «Артиллерийское искусство», 1831 год; у Анукдовича «Теория баллистики», 1836 год; у Резвого «Артиллерийские записки», 1844 год; из «Руководства для артиллерийской службы», 1853 год, из публичных лекций полковника Ратча «Артиллерийский журнал», 1860 год; у Нилуса «История материальной части артиллерии», том 1 и 2, 1904 год.
52
Замечено, что на твердом и ровном грунте 1-й прыжок или рикошет снаряда был гораздо больше всех остальных, 2-й рикошет был почти в половину меньше 1-го, а 3-й в половину меньше 2-го и т.д. («Основания артиллерийской и понтонной науки», 1816 г.). Вообще выявление закономерности при определении дальности настильно-рикошетного выстрела было предпринято Шарнхорстом, который на основе обобщения имеющихся результатов артиллерийских опытов по данному вопросу предположил, что рикошеты составляют геометрическую прогрессию, где каждый предыдущий член равен сумме всех последующих, поэтому 1-й рикошет равен половине расстояния всех рикошетов или половине разности между целой дальностью выстрела и дальностью 1-го падения. Зимние опыты 1821 г. артиллерии Норвегии с настильно-рикошетными выстрелами вышли за рамки этой теории, поскольку по результатам этих опытов образуемый рикошетами ряд чисел можно было принять за геометрическую прогрессию, где значение множителя составляло 0,75, а расстояние 1-го рикошета определялось вычитанием из дальности всего полета дальности 1-го падения и деления остатка на 4. Однако здесь следует признать, что опыты, проведенные в морозную погоду, выявили значительно большую рикошетную дальность.
53
Е.Х. Вессель: «Записки об артиллерийском искусстве: для руководства офицеров, обучающихся в Артиллерийском училище», 1830 г.
54
Будучи волнистой, неровной, пересеченной глубокими канавами, оврагами, болотистой или топкой.
55
Это ясно видно из следующих примеров, которые приводил Е.Х. Вессель («Записки об артиллерийском искусстве: для руководства офицеров, обучающихся в Артиллерийском училище», 1830 г.): 1) если перед нашими орудиями находится в 400500 шагах болото или тому подобное препятствие, то орудиям следует дать возвышение, чтобы 1-е падение снарядов было за препятствием; 2) если неприятель находится в 1 3001 400 шагах от нас, а в 200 шагах перед его фронтом имеется болото, шириной 200300 шагов; если наведем орудия по верху тарели и мушки, то 1-е падение снарядов придется на удалении 350450 шагов, а 2-е падение на 1 0001 100 шагов, т.е. в болото. При возвышении орудий на 1012 линий 1-е падение снарядов последует на 600700 шагах, а 2-е за болотом перед самым фронтом неприятеля. Вообще, при стрельбе настильно-рикошетными выстрелами необходимо было стремиться, чтобы снаряды достигали неприятеля после своего 2-го падения.
56
Такой способ наведения характерен для 1-го и 2-го исторических периодов, когда в нашей артиллерии отсутствовали полевые прицелы. Поскольку внешний диаметр ствола орудия в казенной части больше, чем в дульной, то вылетающее по продолжению оси канала ядра пересекали прицельную линию недалеко от жерла орудия, а потом летели некоторое время выше прицельной линии, приближаясь к ней и пересекали ее в прицельной точке. Из этого следовало, что настильно-прицельную стрельбу можно было использовать только на определенное для каждого из орудий расстояние, и если цель отодвигалась несколько дальше этого расстояния или наоборот была ближе, то снаряды соответственно падали с недолетом или перелетали через нее.
57
«Руководство к изучению артиллерии», глава VII, §100 («Артиллерийский журнал» 1 за 1850 год).
58
При этом снаряд летел на 300400 шагов (213284 метров) дальше, чем при настильном выстреле.
59
У Шарнхорста «Руководство к изучению артиллерии» («Артиллерийский журнал» 6 за 1849 год) приводится пример стрельбы из 6-фунтовой шведской пушки под углом возвышения в 2º на песчаной местности, когда 1-е падение ядра происходило на удалении 1 050 шагов от орудия, а потом следовали рикошеты на 350, 175, 45 и 25 шагов и ядро останавливалось в 1 665 шагах от орудия. Там же указаны опыты, когда из 12-фунтовой пушки под углом возвышения 1 градус и зарядом пороха 2 фунта произвели 2 выстрела. В 1-м случае ядро 1-й раз коснулось земли в 30 шагах перед щитом и пробив его ударили вторично в землю в 812 шагов позади щита, т.е. дальность 1-го рикошета составила 30 + 812 = 842 шага. Во 2-м случае ядро ударило в землю перед щитом на расстоянии 64 шагов и пробив его на высоте 6,5 футов коснулось земли вторично на расстоянии 430 шагов позади щита, т.е. дальность 1-го рикошета составила всего 494 шага. Получается, что дальности рикошетов не всегда были постоянны.
60
«Основания артиллерийской и понтонной науки», 1816 г.
61
«Артиллерийский журнал» 5 за 1839 г.
62
Там же.
63
В 1-м и 2-м исторических периодах квадрант имел длинную «ножку», которая помещалась в канал орудия, а отвес указывал угол возвышения орудия в градусах.
64
Е.Х. Вессель («Артиллерийское искусство», 1831 год) утверждал, что по прицелу (диоптру) можно с достаточной верностью изменить возвышение орудия даже на ¼ линии, что соответствует менее 0,1º, между тем как квадрантом трудно назначить угол менее 0,25º.
