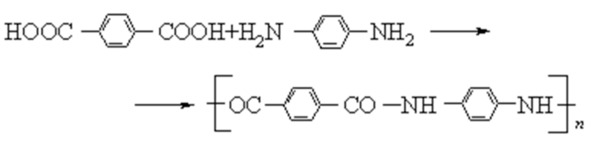

Поли-пара-фенилентерефталамид, ароматический найлон (арамил), является продуктом поликонденсации пара-фенилендиамина и терефталевой кислоты:
Он выпускается компанией «Дюпон» под названием «кевлар». Этот кристаллический термопласт с исключительно высокой T
пл
Полиэфиры
получают из органических кислот и спиртов, обычно полифункциональных мономеров; линейные полиэфиры из двухосновных кислот и гликолей. Наиболее важный линейный полиэфир полиэтилентерефталат (или полиэтиленгликольтерефталат) с высокой СП получается по реакции терефталевой кислоты с этиленгликолем в присутствии катализатора при повышенной температуре в вакууме:
Продукт представляет собой белый высококристалличный материал, плавящийся ок. 260° С, очень устойчивый по отношению ко всем обычным органическим растворителям даже при нагревании. Из него производятся прочные волокна (терилен, дакрон) и жесткие, прозрачные пленки (майлар) экструзией расплава с последующей ориентацией вытягиванием. Очень тонкий, прочный майлар с магнитным покрытием применяют для изготовления пленки для аудио- и видеомагнитофонов.
Поликарбонаты

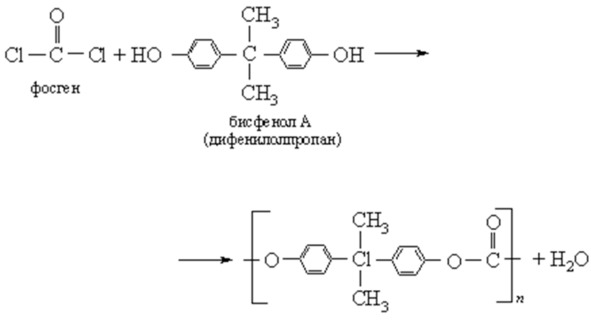

еще одна группа линейных полиэфиров, получаемых в промышленных масштабах. Их производят реакцией фосгена COCl
2
Это белый, в основном аморфный, очень прочный и жесткий материал с хорошей термостойкостью до 150° С. Путем литьевого формования из него делают пластины, стержни, шестерни и другие предметы сложной конфигурации, которые успешно заменяют литые металлические детали.
Полисилоксаны

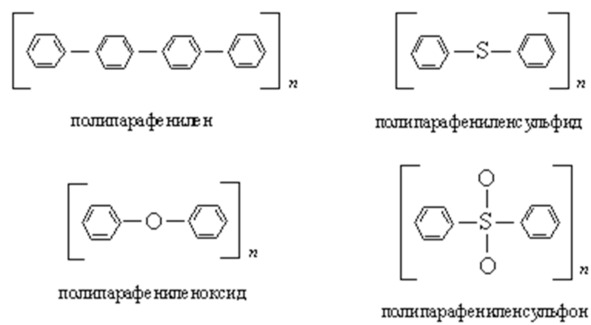

Растет спрос на термопластические материалы с достаточно высокой жесткостью (более 14 000 МПа) и высокой температурой размягчения (выше 500° С), чтобы заменить металлы в производстве двигателей, а также космических кораблей, самолетов, автомобилей, железнодорожных вагонов и судов. От новых материалов требуется легкость (низкая плотность), относительная простота обработки и повышенная коррозионная стойкость. Этим требованиям лучше всего удовлетворяют линейные макромолекулы со многими ароматическими звеньями в цепи. Примерами могут служить:
К таким конструкционным пластикам относятся также линейные ароматические полиэфиры и полиимиды.
1.5. Реактопластические материалы
Феноло-формальдегидные смолы одни из первых термореактивных смол, которые все еще находят широкое применение. Они представляют собой пластмассы, образующиеся при реакции фенола с формальдегидом и другими альдегидами, как описано выше при общем обсуждении реактопластов, получаемых поликонденсацией. Эти первые полностью синтетические пластмассы предложил под названием «бакелит» Л. Бакеланд (1909). Поликонденсация, проводимая в воде, сначала ведет к водорастворимому или диспергированному в воде промежуточному веществу, используемому для пропитки дерева, бумаги, картона или ткани. На следующей стадии получают смолообразную массу, которую можно превратить в тонкий сухой порошок и затем придать ему окончательную конфигурацию с помощью сшивок, что достигается прямым прессованием при нагревании под давлением.
