Рис. 6. Арбалетчики.
Французские солдаты во время защиты Руана, 1419 г. стреляют из-за щитового укрытия поставленного перед ним. Из рукописи Коттона.
С другой стороны, умелый лучник с большим луком мог вероятно попасть в бегущего галопом оленя стрелой с расстояния в 70 ярдов (прим. 64 метра). И если даже он не попадал, он мог сделать другой выстрел до того как жертва выбежит из предела досягаемости выстрела лука[10].
Это преимущество быстрого прицеливания и быстрой стрельбы лучник с большим луком мог применять и для уничтожения одиночного противника на умеренном расстоянии от 80 (73 м) до 100 (91,4 м) ярдов, или на гораздо большем расстоянии против групп кавалеристов или пехотинцев.
Из того, что я написал можно понять, что вес и размер арбалета, утомительное управление им были недостатками арбалета в открытых битвах, а его массивная стрела, большая мощь и точность были его преимуществами в обороне укреплений или атаке на них.
Глава II. Охотничий арбалет
Несмотря на то, что охотничий арбалет, так же как и военный, никогда не был так популярен в Англии, как в Европе, он ограниченно использовался аристократами и мелкопоместным дворянством королевства для охоты на оленей. Предельная точность этого оружия и массивная стрела, которую он выпускал, хорошо подходили для такой охоты.
Рис. 7. Как арбалетчик должен подходить к животным с использованием экипажа, замаскированного листвой.
Из рукописи Гастона Фабуса. XIV век.
Более того, арбалет мог использоваться охотником, когда он прятался за деревьями, скалами или за густым покровом листвы, который использовался оленем для укрытия и оленем, в местах, где тетива большого лука не могла быть натянута из-за отсутствия достаточного пространства, а если и могла, то, скорее всего, потревожила и спугнула бы животное, засаду на которого устроил охотник. Охотник мог носить уже заряженный арбалет и стрелять из него из любого положения, даже лежа на земле, тогда как лучник с большим луком не мог нормально стрелять из наклонной или лежачей позиции[11].
Арбалет также был бесшумен и при этом обладал мощностью и аккуратностью. По этой причине он и стал обычным оружием охоты, прототипом пистолета, и был им в период с 1470 по 1630 гг.
На украшение высококлассных охотничьих арбалетов тратилось много времени и денег, особенно такое можно сказать об арбалетах конца шестнадцатого столетия, которые производились в Европе. Для их украшения нанимались лучшие ремесленники по металлу, слоновой кости и перламутру.
Главный ствол охотничьего арбалета часто украшали художественными изображениями животных, птиц и сцен охоты, окруженными орнаментом в виде завитков. Все это было очень изящно выгравировано и инкрустировано в серебре, слоновой кости и перламутре.
Полированные металлические гарнитуры главного ствола и даже твердые покрытия стальной дуги иногда покрывали изысканным узором листьев и цветов из золота или геральдическими рисунками.
Разные рабочие делали отдельные части хорошего охотничьего арбалета, так же как и отдельные части огнестрельного оружия сегодня изготавливаются разными ремесленниками, прежде чем они будут соединены для образования готового оружия.
Рис. 8.
Арбалетчик, приближающийся к жертве с использованием заслонной лошади.
Из рукописи Гастона Фебуса. XIV век.
Одни рабочие готовили главный ствол, другие лебедку или кранекин, то же самое было с замком и тетивой; но самыми искусными мастерами были люди, которые ковали стальную дугу и придавали ей форму. Дуги из Мондрагона в Испании, которые делались из той же качественной стали что и известные клинки мечей Толедо и Пирмонта в Германии, были известны своей мощностью и закалкой.
В подтверждение этого мы читаем у Ариосто (итальянского поэта, 14741533) перевод сэра Дж. Гарингтона:
(Orlando Furioso.)(Неистовый Роланд).Охотничий арбалет XVI столетия или арбалет примерно 15001630 гг., был для таких целей, несомненно, очень эффективным оружием. В течение нескольких столетий он постоянно модернизировался, пока наконец его не вытеснила улучшенная аркебуза.
Охотник не мог, тем не менее, сбивать арбалетом птиц; этого не мог также делать человек, использовавший аркебузу, поскольку система ее запала была медленной и примитивной. В лучшем случае арбалетчик мог, как часто делалось в других странах, выстрелить отравленной стрелой[12] в оленя, медведя или волка, стоящего или медленно идущего на расстоянии примерно шестидесяти шагов; или, возможно, подстрелить цаплю или журавля, сидящих на верху дерева.
Во времена арбалетов и ранних пистолетов, нужно помнить, олени и другие животные были ручными и к ним было легко подобраться, а пернатую дичь обычно ловили сетями и силками или с использованием обученных ястребов.
Глава III. Общая характеристика арбалетов
Большой осадный арбалет, весящий около 18 фунтов (8,154 кг), который использовался только для защиты крепостей или для нападения на крепости, несмотря на то, что его должен был обслуживать физически сильный человек, обычно стрелял будучи поставленным на парапет или на маленький треножник.
Не так давно в Нюрнберге мне посчастливилось добыть прекрасный образец такого большого оружия.
Его деревянный главный ствол был сильно испорчен временем и небрежным отношением, замок и другие приспособления мне пришлось заменить. Все это я старательно сделал при помощи механических приспособлений в моей мастерской. При всем при этом стальная дуга была настоящей и имела хорошую закалку, несмотря на то, что была сделана в Генуе более четырех столетий тому назад.
Дуга имеет 3 фута 2 дюйма (96,5 см) в длину; в своем центре 2,5 дюйма (6,25 см) в ширину, ее толщина 1 дюйм (2,25 см). Выстрелив из такого арбалета с плеча стрелой весом 3 унции (85,05 г) и длиной 14 дюймов (35 см) я выяснил, что дальность полета составила 460 ярдов (420,624 м). С расстояния 60 ярдов (54,864 м) стрелой я пробил насквозь обшивную доску толщиной 3/4 дюйма (1,875 см).
Подвесив арбалет в перпендикулярной позиции на перекладине и прикрепляя к центру тетивы на веревке тяжелые грузы, я выяснил силу ее натяжения. Общий вес, требовавшийся для натяжения тетивы ее дуги на 7 дюймов (17,5 см), или из состояния покоя до замка, составил 1200фунтов или более полутонны! Конечно же, это доказывает мощность данного арбалета, поскольку мощность обычного большого лука, то есть вес, необходимый для натяжения его тетивы на длину стрелы составлял всего 50фунтов (22,68 кг).
Несмотря на свою огромную силу натяжения, при помощи маленькой переносной лебедки пятнадцатого столетия, тетива этого арбалета могла натягиваться до замка пальцами одной руки, это показывает большую силу и хитроумную схему работы лебедки средневекового арбалета.
Вероятно здесь стоит упомянуть, что осенью 1901 года я произвел несколько выстрелов из данного оружия через Менайский пролив из батареи Форта Белан в цель, расположенную в Аберменае. Это было сделано в присутствии многих друзей-охотников, проявивших интерес к такому эксперименту. Они подтвердили отсутствие обмана.
Расстояние, которое пролетели стрелы, в соответствии с данными Картографического управления Великобритании, составляло от 440 до 450 ярдов.
Не было случаев, чтобы когда-либо раньше какой-либо снаряд, пущенный без помощи пороха с одного берега данного пролива, достигал другого.
Большой военный арбалет с толстой стальной дугой, который брал с собой на битву арбалетчик, как например на битву в Азинкуре[13], весил от 15 (6,8 кг) до 16 (7,26 кг) фунтов без лебедки.
Его стальная дуга была от 2 футов 7 дюймов (78,5 см) до 2 футов 8 дюймов (81 см) в длину, а ее центр имел ширину от 1,75 (4,375 см) до 2 (5 см) дюймов, и от 5/8 (1,5625 см) до 3/4 (1,875 см) дюйма в толщину.
Охотничий арбалет на оленя с обычной стрелой весил от 12 (5,44 кг) до 14 (6,35 кг) фунтов без лебедки; а если такой арбалет имел маленький главный ствол, он весил от 10 (4,54 кг) до 12 фунтов (5,44 кг), если для натяжения тетивы использовался кранекин, а не лебедка. Его стальная дуга имела длину от 2 футов 5 дюймов (73,5 см) до 2 футов 6 дюймов (76 см), ее центр имел ширину от 1,5 (3,75 см) до 1,75 (4,375 см) дюймов, и толщину от 0,5 (1,25 см) до 5/8 (1,56 см) дюйма[14].
Охотничий арбалет меньшего размера, такой, какой использовался в Испании для охоты на оленя с отравленной стрелой, на небольших животных и больших птиц обычной стрелой, весил от 8 (3,63 кг) до 9 (4 кг) фунтов без кранекина. Его стальная дуга имела длину от 2 футов 4 дюймов (71 см) до 2 футов 5 дюймов (73,5 см), а ее центр имел ширину от 1,375 (3,4375 см) до 1,5 (3,75 см) дюймов, и толщину от 0,375 (0,9375 см) до 0,5 дюйма (1,25 см).
ПРИМЕЧАНИЕ. Детали, касающиеся размеров, весов и дальности стрельбы приведенные в главе III и IV собраны путем тщательных лично проведенных экспериментов с большим количеством арбалетов конца пятнадцатого, начала шестнадцатого столетий.
Глава IV. Стрелы, используемые в арбалетах
Рис. 9. Хранилище арбалетных стрел, древков и наконечников.
Арбалетчик целится в мишень, расположенную в левой части картины. Из Каталога арсенала императора Максимиллиана I (14591519).
В результате большого количества экспериментов со стрелами арбалетов различного веса и формы я нашел, что стрелы из закаленного тиса весом от 2,5 (70,875 г) до 2,75 (78 г) унций и размером около 12 дюймов (30 см) в длину и от 0,5 (1,25 см) до 5/8 (1,5625 см) дюйма в диаметре, летают наиболее прямо и имеют наибольшую дальность полета. Стрелы таких размеров можно увидеть в музеях, они использовались в военных арбалетах со стальными дугами.
Легкие стрелы, которые я испытал, и которые весили от 1,25 (35,44 г) до 1,5 (42,525 г) унций, никогда, несмотря на достаточно высокую точность, не были такими точными как более тяжелые стрелы. Легкие стрелы не могли продемонстрировать всю силу мощного арбалета.
Даже стрелы больших охотничьих арбалетов должны иметь вес от 2,25 (63,8 г) до 2,5 (77,75 г) унций. Рис. 77, стр. 126.
Чтобы тетива могла подходить к стреле, ширина стрелы на конце должна была иметь одинаковый с шириной тетивы размер, который обычно составлял 0,5 дюйма (1,25 см) в ширину.
Затем для насаживания на него железного наконечника, древко стрелы заострялось до ширины в 5/8 дюйма (1,5625 см).
Постепенный переход веса на конец стрелы был необходимым условием, дающим необходимый баланс.
Благодаря тому, что передний конец стрелы заострялся, поверхности желобка главного ствола арбалета касались только наконечника и задней части стрелы, что уменьшало трение и увеличивало дальность полета.
Поскольку нельзя было надеяться на возвращение выпущенных в бою стрел, особенно это касалось побежденной стороны, а стрел требовалось очень много, они были очень простенькими и не имели никаких украшений, поскольку придание зеркального блеска было бы простой тратой денег и труда.
С другой стороны стрелы, использовавшиеся для охоты на оленей или в спортивных соревнованиях, делались с большим изяществом. Их гладко выкованные стальные наконечники были выполнены с особенным старанием, а их древки всегда имели три пера, военные стрелы обычно имели всего два пера.
Арбалетные стрелы, применяемые на войне снабжались для оперения тонкими полосками дерева, кожи или рога, вместо гусиных или лебединых перьев.
В некоторых случаях перья, или то, что заменяло перья, на стрелах прикреплялось спиралевидно, чтобы вызвать вращение древка для поддержания правильного направления полета.
Это вращение стрелы называли виретон, от французского слова virer вращаться. Однако я не нашел, чтобы вращающиеся стрелы имели большую точность по сравнению с обычными.
Простым и эффективным методом оперения стрел арбалета в прежние времена был следующий метод. В нескольких дюймах от центра древка к концу делался тонкий разрез, затем в этот разрез вставлялся продолговатый кусочек тонкой сухой кожи или пергамента. Заднюю часть стрелы обматывали овосковленной нитью рядом со вставленным материалом. Последний затем разрезался в необходимых контурах.
Наконечники военных арбалетных стрел делались из твердого металла, удлиненного и имеющего полость для надевания на деревянное древко. Некоторые стрелы имели острый конец, они использовались против людей в доспехах из буйволиной кожи или в легкой кольчуге, таких как пехотинцы.

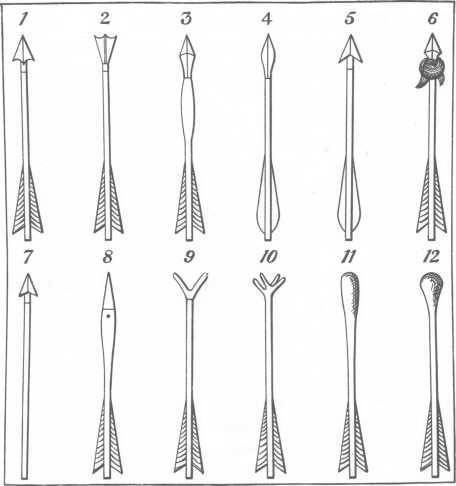

Рис. 10. Различные формы арбалетных стрел.
1, 2, 3, 4, 5, 6, 7 военные стрелы; 6 стрела с бечевой, смоченной в масле для поджигания кораблей и домов; 7 стрела для легкого арбалета; 8 стрела для охоты на оленей; 9, 10 стрелы для охоты на крупных птиц; 11, 12 стрелы для охоты на пернатую дичь. Последние не имели металлических наконечников и были затуплены, чтобы не испортить дичь.
Другие стрелы имели квадратные наконечники с четырьмя маленькими кончиками, каждый на отдельном конце наконечника, чтобы они не могли отскочить от кольчуги и пробили прямым и мощным ударом доспехи всадника, носящего нагрудные пластинки и шлем, о которые острая стрела может сломаться, согнуться или от которых она может отлететь. 2, рис. 10. Из-за формы наконечника, обычно имеющего четыре кончика, затупленного или заостренного, стрелы ранних военных арбалетов называли долотом, это название позже применялось ко всем видам арбалетных стрел[15]. Стрелы арбалетов не имели зазубрин на концах как стрелы больших луков. Я никогда не видел арбалетную стрелу с зазубринами. Проведя собственные эксперименты я выяснил, что арбалетные стрелы летят ровнее и дальше, если их окончания имеют ровную поверхность.
Несомненно, мощный военный арбалет со стальной дугой мог при выстреле с порядочного расстояния пробить любые доспехи, которые носили в то время, в то же время стрела большого лука не всегда могла сделать это, поскольку ее древко часто ломалось.
Стрела стального арбалета была тяжелым и опасным снарядом даже при завершении своего полета, гораздо более тяжелым и опасным, чем стрела лука. Даже если арбалетная стрела не пробивала доспехи, она наносила удар, которого было достаточно, чтобы свалить человека на землю.
Даже первые пистолеты на близком расстоянии могли, вероятно, пробить своей пулей кольчугу и латы, которые носили во времена, когда стали использовать данное оружие.
Вероятно сначала доспехи стали делать более толстыми, а пластины заменили кольчугой, чтобы она противостояла острым наконечникам стрел мощных больших луков. Когда появились пистолеты и были усовершенствованы арбалеты с толстой стальной дугой, нагрудные пластины, шлемы и другие металлические доспехи лошадей и людей, тоже были укреплены настолько, что к концу пятнадцатого столетия они достигли веса, почти превышавшего физические возможности рыцарей на лошадях.
Наконец пластинные доспехи были облегчены, а во времена правления Генриха VIII, они почти перестали использоваться, поскольку почти ничего не могли сделать против пороха и пуль. Несмотря на это их иногда продолжали носить до конца семнадцатого столетия в качестве защиты от меча и пики.
Несмотря на то, что рыцари, защищенные тяжелыми стальными доспехами не колеблясь верхом атаковали и убивали одетых в кожаные доспехи пехотинцев, любопытно заметить, что они приходили в страшное возмущение, когда пехотинцы мстили им при помощи стальных арбалетов и аркебуз. Рыцари призывали Небеса в свидетели, что применять в войне такое оружие было не честно. Они поняли, что доспехи больше не являются их защитой как это было до появления тяжелых арбалетов и пистолетов.
