Требования к разработке инструкций по охране труда при монтаже НФС
Инструкции по охране труда для работников организаций следует разрабатывать на основе межотраслевых и отраслевых типовых инструкций по охране труда с учетом требований безопасности, изложенных в эксплуатационной и ремонтной документации организаций изготовителей оборудования, а также в ППР для наиболее характерных условий производства работ.
Инструкции по охране труда для работников должны разрабатываться руководителями соответствующих структурных подразделений организации при участии службы охраны труда организации и утверждаться приказом работодателя.
Пересмотр инструкций следует проводить не реже одного раза в пять лет или при изменении норм законодательства.
Инструкции по охране труда досрочно пересматриваются:
при изменении законодательства и иных нормативных правовых актов Российской Федерации, содержащих государственные нормативные требования охраны труда;
при применении новых техники и технологии;
по результатам анализа производственного травматизма, профессиональных заболеваний, аварий и катастроф, происшедших в организации.
Проверку и пересмотр инструкций по охране труда должен организовать работодатель.
Инструкции по охране труда должны храниться у руководителя подразделения, а их копии выдаваться под роспись работникам для изучения. Учет инструкций по охране труда в организации осуществляется службой охраны труда.
Основные требования контроля монтажа НФС
На всех этапах работ по монтажу НФС следует выполнять контроль в соответствии с требованиями Постановления Правительства Российской Федерации от 21 июня 2010 г. 468 «Положение о проведении строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства» и СП 48.13330, который включает в себя входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов или производственных операций и приемочный контроль промежуточных и окончательных циклов работ.
Авторский надзор проектной документации осуществляется согласно «Градостроительного кодекса Российской Федерации», СП 246.13258000.
Входной контроль следует осуществлять до начала выполнения строительно-монтажных работ.
Входной контроль должен включать проверку наличия и содержания рабочей документации, сопроводительных
документов поставщиков, содержащих сведения о качестве поставленной ими продукции и о ее соответствии требованиям рабочей документации, технических регламентов, нормативных документов.
Входной контроль рабочей документации включает проверку:
ее комплектности;
наличия согласований и утверждений;
наличия ссылок на нормативные документы на материалы и изделия.
При входном контроле строительных конструкций, изделий, материалов и оборудования следует проверять внешним осмотром их соответствие рабочей документации, наличие и содержание паспортов качества, документов оценки соответствия, санитарно-эпидемиологических заключений, других сопроводительных документов, маркировку изделий (тары), а также выполнение условий, установленных в договорах на поставку.
При выявлении несоответствий требованиям нормативных или сопроводительных документов следует определить геометрические параметры и, по возможности, физико-механические характеристики элементов НФС.
Примечание:
Для проведения данных работ допускается привлекать профильные лаборатории для определения геометрических и физико-механических характеристик элементов НФС с применением методов инструментального контроля.
Результаты входного контроля следует фиксировать в журнале учета результатов входного контроля по ГОСТ 24297.
В случае выявления несоответствия характеристик комплектующих элементов НФС требованиям проекта несоответствующие элементы НФС не допускаются к применению в строительстве и должны быть изъяты из обращения и промаркированы надписью "Брак".
Операционный контроль должен осуществляться в ходе выполнения работ по устройству НФС в целях обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению.
При операционном контроле следует проверять соблюдение выполнения требований ППР.
В процессе операционного контроля устройства НФС должны проверяться отклонения размеров, формы и положений направляющих, облицовки и элементов НФС с помощью измерительной рулетки по ГОСТ 7502, металлической измерительной линейки по ГОСТ 427, штангенциркуля по ГОСТ 166, строительного уровня длиной не менее 2 м по ГОСТ Р 58514, нивелира по ГОСТ 10528, теодолита по ГОСТ 10529 и геодезического светодальномера по ГОСТ 19223. Выявленные отклонения не должны превышать значений, приведенных в таблице 5.1.16.1.
При сдаче работ по приемке облицовки и утеплению стен должен осуществляться контроль выполнения монтажа каждого из конструктивных элементов с записью в журнал работ по форме РД-11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» и с составлением актов на освидетельствование скрытых работ по форме РД-11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно- технического обеспечения».

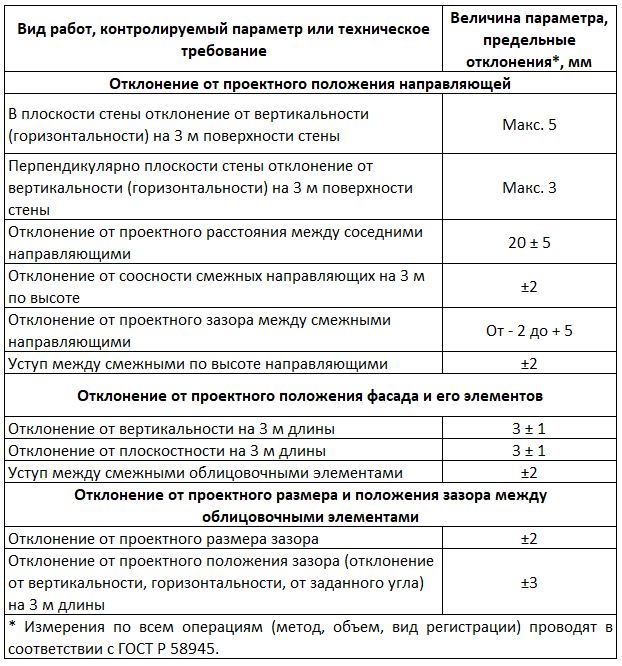

Таблица 5.1.16.1
Обязательному контролю на соответствие требованиям рабочей документации с составлением акта освидетельствования скрытых работ подлежат следующие работы, конструкции и конструктивные элементы:
кронштейны;
теплоизоляция;
несущие профили (направляющие) и противопожарные короба;
другие скрытые элементы НФС.
Контроль с составлением акта освидетельствования скрытых работ в случаях, когда последующие работы должны начинаться после перерыва, следует выполнять непосредственно перед их производством.
При отсутствии актов освидетельствования скрытых работ запрещается выполнение последующих работ.
Приемку сдачу НФС следует выполнять в соответствии с СП 48.13330, с учетом положений СП 128.13330, СП 16.13330, ГОСТ 2 4839.
При приемочном контроле должно быть проверено соответствие фактического устройства НФС требованиям проекта. Для этого следует:
проверить наличие внесения в проект изменений монтажной организацией в исполнительные чертежи, а также наличие документов о согласовании этих изменений;
по сопроводительной документации на элементы НФС проверить их соответствие проекту;
проверить наличие и правильность оформления актов освидетельствования скрытых работ по РД-11-02-2006 Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно- технического обеспечения;
проверить наличие журнала общих работ и соответствие последовательности устройства НФС;
проверить соответствие положения НФС требованиям проекта по исполнительным геодезическим схемам.
Примечание:
проверку проводят визуально или, по требованию заказчика, с применением средств инструментального контроля;
выполнить контрольные операции, предусмотренные технической документацией системодержателя на этапе приемки сдачи НФС.
Контроль осуществляется визуально или инструментальными методами по таблице 5.1.16.1.
Выявленные отклонения от проекта не должны превышать предусмотренных допусков. Если проектом не установлены допустимые отклонения, то они не должны превышать значений, указанных в таблице 5.1.16.1.
Приемка установленной НФС должна оформляться актом приемки с дачи выполненных работ.
5.1.17. Организация работ по монтажу НФС
1 Подготовительный период монтажа НФС
1.1 Подготовка строительного основания под монтаж
До начала работ по монтажу НФС следует проводить подготовку наружных ограждающих конструкций, включающую:
проверку состояния поверхности стен, на которых будет выполняться монтаж НФС;
удаление непрочных отделочных слоев;
проведение ремонта при необходимости, и выравнивание кирпичных, оштукатуренных, облицованных и бетонных поверхностей.
Примечание:
В реконструируемых зданиях решение о возможности применения НФС принимают только после проведения обследования и оценки технического состояния наружных ограждающих конструкций здания.
1.2 Монтаж средств подмащивания (лесов)
1.2.1 Работы по монтажу средств подмащивания необходимо выполнять в соответствии с ГОСТ 27321, ГОСТ 27372 и СП 522.1325800.2023.
1.2.2 При монтаже средств подмащивания следует:
предусматривать расстояние от средств подмащивания до строительного основания с учетом максимального относа облицовки НФС;
места крепления лесов выбирать с учетом максимального удаления от проектного расположения направляющих;
закрывать леса фасадной сеткой для защиты утеплителя от атмосферных осадков.
ВАЖНО:
Установка средств подмащивания на расстояниях от строительного основания меньше максимального относа облицовки НФС или неправильный выбор мест крепления лесов могут привести к вынужденной перестановке лесов из-за невозможности проведения монтажа.
1.3 Приемка и хранение материалов и комплектующих для монтажа НФС
1.3.1 Общие требования к приемке и хранению материалов и комплектующих изделий НФС:
приемка и хранение материалов и комплектующих НФС должны обеспечивать соответствие проектной документации, целостность и требуемое качество;
конкретные контролируемые геометрические показатели материалов и комплектующих изделий НФС и применяемые для их измерения средства и методики определяются исходя из документации системодержателя и проектной документации.
Примечание:
при выявлении несоответствия показателей качества поставленных элементов НФС проектной документации, сопроводительным документам системодержателя и поставщика рекомендуется организовать определение (подтверждение) этих показателей в профильной испытательной лаборатории (центре);
строительные материалы и изделия должны храниться в крытых складах;
допускается хранение под навесом или на открытом складе с обеспечением защиты материалов и изделий от воздействия атмосферных осадков и солнечных лучей. При хранении под навесом материалы и изделия должны быть уложены на подкладки.
Материалы и изделия должны храниться упакованными и быть уложены на поддоны раздельно по видам, маркам и размерам. Рекомендуемая высота штабеля материалов и изделий при хранении 2 м.
В случае перерыва в работах по монтажу НФС на срок более 30 суток для защиты утеплителя от атмосферных воздействий следует использовать защитный материал с учетом степени готовности НФС и технической документации предприятия -изготовителя утеплителя.
1.3.2 Приемка и хранение элементов каркаса НФС
Все поставляемые на строительную площадку элементы НФС должны иметь:
сопроводительные документы;
документы оценки соответствия и паспорта качества;
накладные с указанием количества и наименований элементов;
маркировку на изделиях и (или) на упаковке.
Элементы должны иметь соответствующую упаковку с обозначением качества и наименования. При приемке контролируется соответствие поставленных элементов геометрическим размерам и маркировке, указанным в рабочей документации, целостность, комплектность и наличие паспортов качества.
1.3.3 Приемка и хранение утеплителя
Утеплитель должен соответствовать заявленным требованиям и иметь сопроводительные документы:
документы оценки соответствия и паспорта качества;
накладные с указанием количества и наименований (марки);
маркировку на упаковке.
При приемке контролируется соответствие поставленного утеплителя виду, марке, геометрическим размерам и плотности, указанным в рабочей документации, целостность упаковки, влажность, наличие документов оценки соответствия и паспортов качества.
Утеплитель следует хранить в крытых складах. Допускается хранение под навесом, защищающим утеплитель от воздействия атмосферных осадков и солнечных лучей. При хранении под навесом материалы должны быть уложены на поддоны. Утеплитель следует хранить упакованным в заводской пленке раздельно по видам, маркам и размерам. Рекомендуемая высота штабеля материалов и изделий при хранении -до 3 м.
1.3.4 Приемка и хранение облицовочных материалов
Облицовочные материалы должны соответствовать показателям и заявленным параметрам и иметь сопроводительные документы:
документы оценки соответствия и паспорта качества;
накладные с указанием количества и наименований (марка, обработка поверхности, размеры и т.д.).
При приемке облицовочных материалов производитель работ контролирует соответствие поставленных материалов марке, типу, расцветке, количеству и размерам, указанным в рабочей документации.
Хранение облицовочных материалов следует осуществлять в закрытом помещении, в исключительных случаях допускается хранить под навесом. Облицовочные материалы должны храниться в заводской упаковке и укладываться на поддоны раздельно по видам, маркам и размерам. Рекомендуемая высота штабеля-до 1,5 м.
Примечание:
На всю бракованную продукцию требуется составление акта о браке.
2 Основной период монтажа НФС
2.1 Приемка строительного основания под монтаж НФС
2.1.1 Приемку наружных стен, предназначенных под монтаж НФС, проводят в соответствии с требованиями СП 70.13330 и оформляют соответствующим актом.
2.1.2 При оценке соответствия бетонных и железобетонных конструкций или частей сооружений следует проверять:
соответствие конструкций рабочим чертежам;
качество бетона по прочности и другим показателям, указанным в проекте;
соответствие применяемых материалов установленным требованиям, подтвержденное актами освидетельствования скрытых работ или актом освидетельствования ответственных конструкций;
отсутствие дефектов бетонирования стен, колонн и перемычек, вызванных недостаточным уплотнением бетона и обнажением арматуры.
2.1.3 Допускаемые значения отклонений от вертикали и горизонтали между монолитными участками, от проектных длин элементов, значения местных неровностей не должны превышать указанных в таблице 5.1.17.1.
Таблица 5.1.17.1
Допустимые значения отклонений неровностей основания
