Все стержневые (линейные) элементы конструкций по напряженно-деформируемому состоянию (НДС) следует разделять на четыре класса.

1-й класс НДС, при котором напряжения по всей площади сечения не превышают расчетных |σ| < Ry(R) (упругое состояние сечения);

2-й класс НДС, при котором в одной части сечения |σ| < Ry(R), а в другой |σ| = Ry(R) (упруго-пластическое состояние сечения);

3-й класс НДС, при котором по всей площади сечения |σ| = Ry(R) (пластическое состояние сечения);

 4-й класс НДС, при котором часть сжатого элемента поперечного сечения теряет местную устойчивость при уровне напряжений ниже расчетных значений |σ| < R

y

Все поперечные сечения элементов, изготавливаемые из стальных тонкостенных гнутых профилей или алюминиевых гнутых и прессованных профилей, следует проверять на принадлежность к 4-му классу НДС, и, при его подтверждении, проводить расчет профилей по 4-му классу НДС. В тех случаях, когда сечение отвечает параметрам обеспечения устойчивости (по отношению ширины пластинки или размера краевого элемента жесткости к толщине пластинки, в соответствии с пп 7.1.1, 7.1.3, 7.2.7 СП 522.1325800.2023), профиль следует рассчитывать по 1-му классу НДС.

При расчете элементов конструкций каркасов НФС следует учитывать коэффициенты надежности по нагрузкам и материалу, а также коэффициенты условий работы и коэффициент надежности по ответственности сооружения (элемента сооружения) в соответствии с указаниями СП 260.1325800, СП 128.13330 и ГОСТ 27751.

Для обеспечения прочности несущих конструкций в расчетах следует применять нормативные и расчетные нагрузки и сопротивления. Коэффициенты надежности по нагрузкам γ

f

m

γ

f

m

Рп и Rn - нормативная нагрузка и нормативное сопротивление, определяемые по ГОСТ 27751, ГОСТ 14918, ГОСТ 16523, СП 20.13330, СП 16.13330, СП 128.13330;

 Р и R  расчетная нагрузка и расчетное сопротивление, представляющие собой максимальную нагрузку и минимальное сопротивление (в вероятностно-статистическом смысле) за срок службы несущих конструкций.

Уровень ответственности зданий и сооружений, а также численные значения коэффициента надежности по ответственности устанавливаются лицом, осуществляющим подготовку проектной документации по согласованию с застройщиком (техническим заказчиком), в техническом задании на проектирование, но не ниже значений, приведенных в ГОСТ 27751.

Собираемость конструкций должна обеспечиваться точностью изготовления элементов фасадных конструкций и облицовочных изделий.

Класс точности изготовления элементов конструкций, изделий, сборочных единиц следует устанавливать в проектной документации.

Допустимые отклонения элементов конструкций от номинальных геометрических размеров, положения отверстий должны быть указаны:

в рабочей документации при разработке комплекта рабочих чертежей;

в стандартах или технических условиях на применяемую продукцию.

Требования по обеспечению надежности

Принятые проектные решения должны быть обоснованы результатами расчетов несущей системы в целом, а также ее конструктивных элементов и соединений. Расчетные ситуации должны учитывать все виды нагрузок и воздействий, их наиболее неблагоприятные сочетания, включая климатические. При необходимости расчеты выполняют на основании данных экспериментальных исследований.

При проведении расчетов необходимо учитывать следующие виды предельных состояний, при которых фасадная конструкция не удовлетворяет эксплуатационным требованиям:

потеря способности конструкции сопротивляться внешним воздействиям, характеризующаяся разрушением фасадной конструкции, фрагментов, соединений, в том числе прогрессирующее разрушение в результате локальных повреждений;

деформации и другие повреждения, характеризующиеся потерей формы, местными локальными изменениями формы, трещинообразованием, приводящими к необходимости прекращения дальнейшей эксплуатации объектов вследствие угрозы жизни и (или) причинения вреда жизни и здоровью людей, окружающей среде и близко расположенным зданиям и сооружениям.

Определяющий вид предельного состояния устанавливается с учетом конструктивных решений фасадной конструкции, применяемых облицовочных изделий и материалов.

Техническую оценку проектных решений, для которых не определены требования настоящего свода правил, следует выполнять по результатам экспериментальных исследований по специально разработанной программе.

При проектировании необходимо учитывать отрицательный эффект влияния на конструкции условий агрессивной среды (попеременное замораживание и оттаивание, наличие реагентов, воздействие морской воды и выбросов промышленных производств и т.д.) в соответствии с СП 28.13330.

Принятые проектные и конструктивные решения должны быть обоснованы результатами расчета по предельным состояниям несущей системы в целом, а также ее конструктивных элементов и соединений. При необходимости расчеты выполняют на основании данных экспериментальных исследований. Расчетные положения должны учитывать все аварийные (неблагоприятные) ситуации, которые могут произойти во время строительства и эксплуатации.

К аварийным ситуациям относят:

изменения климатических (снеговых, ветровых, температурных, гололедных) и сейсмических нагрузок за срок службы сооружения;

изменение расчетных сечений элементов каркаса с учетом коррозионных потерь;

снижение расчетного сопротивления стали и алюминиевых сплавов по пределу текучести и изменению механических характеристик материала за срок службы сооружения;

скорость коррозии в зависимости от формы сечения элемента и места его расположения (в открытой атмосфере, отапливаемом здании и др.), а также от вида агрессивных сред;

воздействия опасных природных процессов и явлений, а также техногенные воздействия.

Особые конструктивные требования

При проектировании фасадных конструкций все каркасы, образующие плоские конструкции из вертикальных и горизонтальных направляющих, крепежных планок, следует разделять деформационными швами на отдельные блоки площадью, определяемой по результатам расчета в соответствии с требованиями СП 385.1325800. Рекомендуется совмещать швы в несущем каркасе фасадной конструкции с температурными швами здания, швами в облицовке с архитектурным оформлением фасада в виде пилонов, карнизов, балконов и т.п.

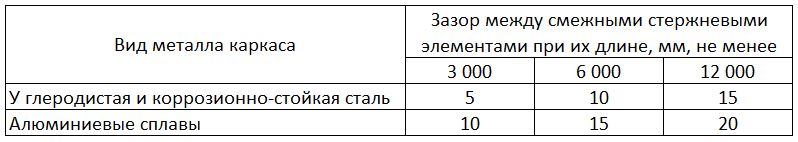

При формировании деформационных швов следует выполнять требования по величине температурного зазора. Размер зазора определяют расчетом, при отсутствии расчета в соответствии с таблицей 5.1.6.1.

Таблица 5.1.6.1

Вид металла каркаса

Схему крепления вертикальных направляющих следует подбирать с учетом вида облицовочного материала. При устройстве облицовочного слоя из листовых материалов, керамогранитных плит предпочтение следует отдавать схеме с размещением несущего кронштейна (если он предусмотрен конструкцией) в верхней части направляющей, чтобы собственный вес конструкции с облицовкой и возможный гололед создавали в сечениях вертикальных направляющих растягивающие напряжения. В каркасных зданиях схему крепления следует предусматривать с обязательным закреплением не менее одного кронштейна к несущим железобетонным конструкциям (в пределах одной направляющей).

При использовании кронштейнов с вылетом консоли более 350 мм (с учетом удлинителя) необходимо проверить консоль на общую устойчивость от сжимающей и изгибающей нагрузок, пятку кронштейна на прочность от изгибающей нагрузки и, при необходимости, предусмотреть мероприятия по усилению кронштейнов.

5.1.7. Порядок проведения и оценка результатов обследования строительного основания под монтаж НФС

Настоящий раздел соответствует Приложению К Свода правил 522.1325800.2023 «Системы фасадные навесные вентилируемые». Порядок проведения и оценки результатов обследования строительного основания под монтаж НФС включает следующее:

1. Обследование технического состояния наружных стен следует проводить в три этапа:

подготовка к проведению обследования;

предварительное (визуальное) обследование;

детальное (инструментальное) обследование.

2. Обследование начинают с подготовительных работ, которые проводят в целях ознакомления с объектом обследования, его объемно-планировочным и конструктивным решением, сбора и анализа проектно-технической документации, составления программы работ с застройщиком (техническим заказчиком), разработки технического задания.

3. Результатом проведения подготовительных работ является получение следующих материалов:

техническое задание на обследование;

проектная документация на здание;

информация, о перестройках, реконструкциях, капитальном ремонте и т.п.;

инвентаризационные поэтажные планы и технический паспорт на здание;

акты осмотров наружных стен, в том числе ведомости дефектов;

акты и отчеты по ранее проведенным обследованиям.

На основе полученных материалов:

а) устанавливают:

авторов проекта;

год разработки проекта;

время возведения здания;

конструктивную схему здания;

сведения о примененных в проекте конструкциях наружных стен;

геометрические размеры здания, элементов и конструкций;

расчетную схему наружных стен;

проектные нагрузки;

характер внешних воздействий на конструкции наружных стен;

данные об окружающей среде;

характеристики материалов, из которых выполнены конструкции наружных стен;

документы оценки соответствия и паспорта на примененные изделия и материалы;

имевшие место замены и отклонения от проекта;

выявленные при эксплуатации дефекты, повреждения наружных стен и т.п.;

б) составляют программу, в которой указывают:

перечень подлежащих обследованию конструкций наружных стен;

места и методы инструментальных измерений и испытаний;

места вскрытия и отбора проб материалов для исследования образцов в лабораторных условиях;

перечень необходимых поверочных расчетов и т.п.

4. Предварительное (визуальное) обследование проводят в целях предварительной оценки технического состояния конструкции наружных стен по внешним признакам, определения необходимости в проведении детального (инструментального) обследования и уточнения программы работ. При этом выполняют сплошное визуальное обследование конструкций наружных стен здания с выявлением дефектов и повреждений по внешним признакам с необходимыми измерениями и их фиксацией.

Результатами предварительного (визуального) обследования являются:

схемы и ведомости дефектов и повреждений с фиксацией их мест и характера;

описания, фотографии дефектов участков;

проверка наличия характерных деформаций конструкций наружных стен;

установление аварийных участков;

уточненная схема мест вскрытий и зондирования конструкций;

предварительная оценка технического состояния конструкций наружных стен, определяемая по степени повреждений и характерным признакам дефектов.

Выявленная картина дефектов и повреждений конструкций наружных стен позволяет установить причины их появления и может быть достаточной для оценки технического состояния конструкций. Если результатов визуального обследования для оценки технического состояния конструкций недостаточно, проводят детальное (инструментальное) обследование.

Если при визуальном обследовании обнаружены дефекты и повреждения, снижающие прочность и эксплуатационные качества наружных стен, выполняют детальное (инструментальное) обследование, которое включает:

инструментальное определение параметров дефектов и повреждений;

определение фактических характеристик материалов несущих конструкций наружных стен и их элементов;

измерение параметров эксплуатационной среды;

определение фактических эксплуатационных нагрузок и воздействий, действующих на обследуемые конструкции наружных стен;

определение расчетных усилий в несущих конструкциях стен, воспринимающих эксплуатационные нагрузки;

поверочный расчет несущей способности конструкций наружных стен по результатам обследования;

результаты испытаний с определением фактических значений и возможности последующей эксплуатации элементов НФС по действующим или разработанным программам испытаний;

анализ причин возникновения дефектов и повреждений в конструкциях;

составление итогового документа (заключения) с выводами по результатам обследования.

Заключение по итогам обследования технического состояния наружных стен включает:

оценку технического состояния (категорию технического состояния);

материалы, обосновывающие принятую категорию технического состояния наружных стен;

обоснование наиболее вероятных причин возникновения дефектов и повреждений в конструкциях;

техническое задание мероприятий по утеплению, восстановлению и усилению конструкций наружных стен.

Заключение по итогам комплексного обследования технического состояния наружных стен включает:

оценку технического состояния (категорию технического состояния);

результаты обследования, обосновывающие принятую категорию технического состояния наружных стен;

оценку теплотехнических показателей наружных стен;

результаты обследования, подтверждающие принятую оценку;

обоснование наиболее вероятных причин возникновения дефектов и повреждений в конструкциях наружных стен, снижения их теплоизолирующих свойств наружных стен;

результаты испытаний с определением фактических значений и возможности последующей эксплуатации элементов НФС;

техническое задание на восстановление, усиление, утепление и ремонт конструкций наружных стен.

Оценку технического состояния конструкций наружных стен и других элементов зданий и сооружений проводят в соответствии с действующими нормативными требованиями.

5.1.8. Требования к материалам конструкций

Стальные конструкции

Материалы элементов стального каркаса конструкций должны соответствовать требованиям по ГОСТ 27772, СП 260.1325800. Для стальных, сварных или штампованных кронштейнов фасадных систем, устанавливаемых с шагом, равным высоте этажа (установка кронштейнов в межэтажные перекрытия зданий), следует использовать толстолистовой прокат по ГОСТ 27772 в соответствии с требованиями, предъявляемыми к сталям класса от С245-1 до С345-1, или стали 345-4 по ГОСТ 19281, или Ст3пс5-св по ГОСТ 535 для сортового и фасонного проката, или то лето листовую углеродистую сталь по ГОСТ 14637.

Допускается использование тонколистового проката по ГОСТ 14918 повышенной или нормальной точности проката по толщине и ширине, нормальной плоскостности с обрезной кромкой и цинковым покрытием, с дополнительным защитным лакокрасочным покрытием, в соответствии с требованиями по коррозионной стойкости (за исключением сварных кронштейнов).

Для стальных штампованных кронштейнов фасадных систем, устанавливаемых в ограждающие конструкции зданий, допускается использовать прокат из листовой, холоднокатаной, углеродистой оцинкованной стали марок 220, 250, 280, 320, 350, 390, 420 и 450, предназначенных для изготовления профилированных изделий, повышенной или нормальной точности по ГОСТ 14918.
