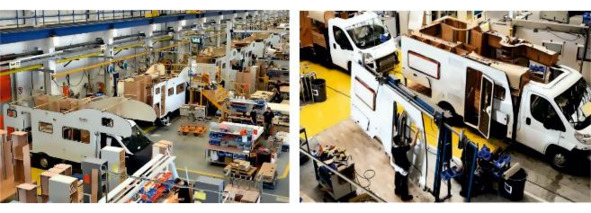

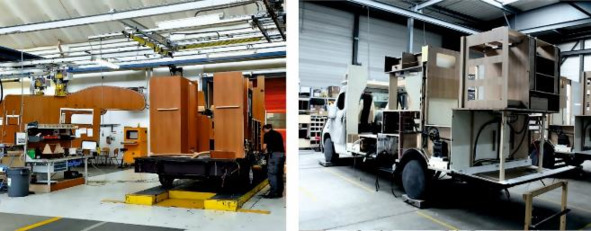

Рисунок 3.13. Слева: монтаж системы отопления, подключение газовой плиты и холодильника. Справа: монтаж кухонной зоны, душевой кабины с туалетом.
После того, как вся мебель установлена, внутреннее оборудование смонтировано и проверена работоспособность всех систем, пришло время поставить на место стены. Чтобы свести к минимуму протечки воды при будущей эксплуатации, все окна вклеивают в стены до монтажа их на автодом. Также на этом этапе устанавливаются входные двери, сервисные лючки и дверки. В крышу дома на колесах вклеиваются крышные вентиляционные люки также до сборки фургона. Ведь пока все панели не собраны вместе в фургон, намного проще провести контроль на герметичность установленных комплектующих. Но так делают не все производители. На пример, бренд «Carado и Sunlight» («Hymer Group») вклеивают окна, люки и двери уже после сборки всего фургона.

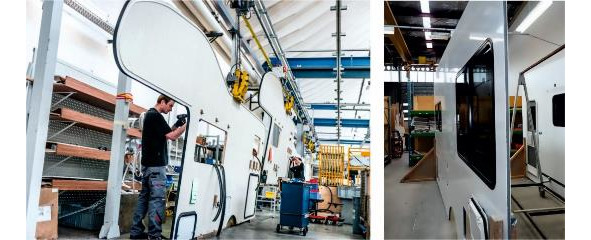

Рисунок 3.14. Справа: установка в сэндвич-панель окон, дверей и различных уплотнителей. Слева: готовая боковая стена с окнами. На вторая панель уже с установленной дверью.
Сборка фургона
После установки всей мебели производится стыковка боковых панелей и крепление их к полу будущего автодома. Установка стен это очень точная работа, от которой зависит правильная геометрия всего фургона. После установки стены, крыша и пол склеиваются конструкционными герметиками и дополнительно фиксируются саморезами. В отличие от винтового соединения, разрывы и, следовательно, возможность для попадания влаги снаружи исключается. В результате отсутствуют мостики холода. Для соединения пола и стены используется внутренний опорный лонжерон, вдоль которого происходит склеивание. Для того, чтобы вода не попала в стык между ними, а также максимально увеличить прочность всего фургона, в полу, по периметру сэндвич-панели, имеется фрезеровочная канавка для клея. Но некоторые бренды, например «Eura Mobil» и «Corado», делают наоборот: соединение пола и стены фиксируют винтами, а затем проклеивают все стыки, по всей длине, вместе с установленным крепежом промышленным клеем. Как именно происходит склеивание, производители не любят раскрывать, чтобы защитить себя от конкуренции.

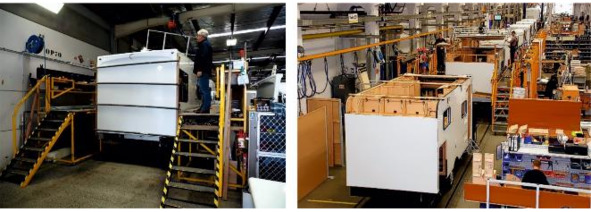

Рисунок 3.15. Слева монтаж стен на заводе бренда «Hymer Group» «Carado», справа установка стен производства «Hobby».
После установки стеновой панели продолжаются работы по внутренней отделке жилого отсека. И вот все шкафчики и полочки уже установлены, оборудование подключено и системы жизнедеятельности готовы к эксплуатации. Если что-то не доделано, то пока устанавливается задняя стенка, устраняются недостатки в жилой зоне автодома. Задник крепиться к боковым панелям по той же технологии, что и стены к полу. Он закрывает не только жилую зону, но и гаражный отсек.
Рисунок 3.16. Установка (приклеивание) задней стены автодома у различной формы жилого фургона.
Пока устанавливается мебель, стены и оборудование, в другом цеху изготавливается альков или аэродинамический обвес на крышу кабины автомобиля. Конструкция алькова спроектирована таким образом, чтобы при стыковке с кабиной он имеет минимальный зазор. Для изготовления и придания индивидуальности своему изделию, а также для изготовления пластмассовых деталей внутри или снаружи кемпера используют различного рода пластмассу. В основном это ABS-пластик и стеклопластик. Давайте рассмотрим оба этих пластика, которые отличаются технологией изготовления, производства из них деталей и, соответственно, в методах их ремонта.
ABS-пластик поступает на завод в виде отдельных листов пластмассы. В специальной камере пластик нагревается до температуры, пока не становится мягким, как пластилин. Затем эту массу опускают в пресс-форму, где она охлаждается и принимает нужную конфигурацию. И, после полного остывания, вынимают из неё готовую деталь. Из ABS пластика производятся не только наружные детали декоративного обвеса жилого фургона, но и широко используют внутри жилого пространства автодома: делают детали душевых кабин, раковин, и биотуалета, а также прочие мелочи.

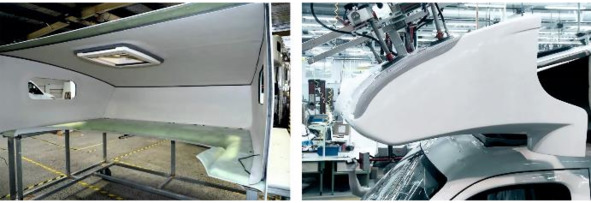

Рисунок 3.17. Слева альков, изготовленный из стеклопластика. В этом случае используют две детали: наружную и внутреннюю. Между ними слой утеплителя, толщиной 50 мм. Справа: монтаж аэродинамического обвеса без альковного на автодом «Carado» из ABS пластика.
Стеклопластиковые изделия производят по другому принципу. На готовую мастер-модель наносят слой гелькоута. Это особый материал в виде геля, который используется для защитно-декоративного покрытия стеклопластика. После высыхания он придаёт наружному слою изделия гладкость и глянец. Затем на мастер-модель наклеивается в несколько слоев стекловолокно. После того как набрана нужная толщина, деталь высушивается снимается из с формы.
У всех пластиков есть свои положительные и отрицательные качества. К положительным качествам ABS-пластика следует отнести отличное качество, с эстетической точки зрения, но крайне низкая ремонтопригодность, особенно в домашних условиях, что является несомненным отрицательным качеством. Стеклопластик же на оборот: имеет вполне приемлемое качество, и высокую ремонтопригодность. То есть, в случае повреждения, стеклопластик легко ремонтируется обычными материалами, которые используют при ремонте кузова автомобиля.

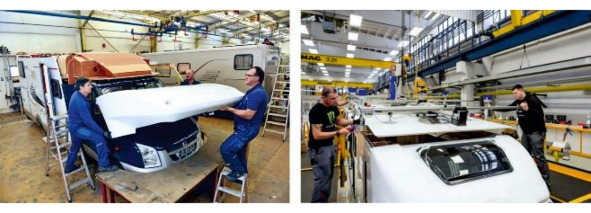

Рисунок 3.18. Завершающие этапы постройки без альковного автодома: слева установка аэродинамического обвеса «Hymer». Справа: монтаж крыши жилого дома «Corado».

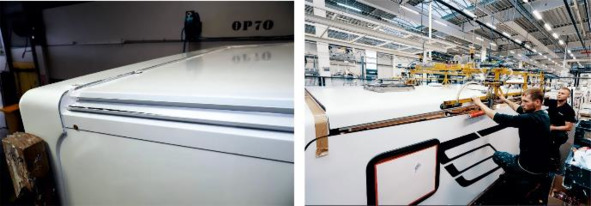

Когда этапы установки стен закончены, то начинается монтаж крыши. Соединение боковых стен и крыши различное. В одном варианте стена может крепиться саморезами через клеевую основу, также, как и пол. В другом же, крыша может загибаться в сторону стены и склеиваться. Все зависит от конкретного производителя автодома. Декоративный профиль из пластика закрывает образовавшийся шов и проклеивается водонепроницаемой мастикой. А для более плотного прилегания стены к крыше используют промышленные клеи. Кроме того, в отдельных случаях, дополнительно, она может фиксироваться к крыше на саморезы.
Рисунок 3.19. Установка крыши. Слева: крыша загибается в стороны стены и имеет сточную канавку для слива дождевой воды, которая может попасть под декоративный пластик. Пластиковая накладка будет приклеен позже. Справа: монтаж крыши на автодом «Hymer».
«Corado», «RolIer Team», Sunlight» и некоторые другие бренды могут использовать иную технологию монтажа крыши жилого фургона. Делается это следующим образом: сначала на несущие стены, задней части автодома, там, где они ровные т.е. до подъема алькова, монтируется прямая панель крыши. Далее на автодоме собирается и монтируется альков, собранный из двух кусков сэндвич-панелей сложной формы, которые стыкуют с ровной поверхностью крыши. Образовавшиеся в таком варианте стыки закрывают алюминиевыми порожками. Все стыки декорируются пластиковыми накладками.
