Алексей Антипов, Мохамед Хелло, Валерий Коростылев
Монтаж, пуск и наладка систем вентиляции и кондиционирования воздуха
Глава 1. Мотивация специалиста по вентиляции, вентиляционным установкам
Многие считают, что основная мотивация в любой профессиональной деятельности денежный бонус и продвижение по карьерной лестнице. С одной стороны, это действительно главные причины, по которым люди ходят на работу (иногда не очень любимую) каждый день. С другой для этих пряников также нужен стимул. Так что же именно движет специалистом по вентиляции, когда он начинает работать? Американский психолог Абрахам Маслоу выделил общие для всех людей глубинные мотивы, которые определяют их поведение. Психолог полагал, что физическое выживание это базовая потребность человека. После того как она будет удовлетворена, человек переключится на следующую. Всего таких потребностей пять.
1.1. Физиологические потребности
К ним относятся воздух, еда, питье, кров, одежда, тепло, сон все, что необходимо людям для выживания. В эту же группу Маслоу относил и секс. Психолог считал эти потребности самыми важными в ситуации крайней нужды человек, прежде всего, будет думать о том, как выжить. Пока физиологические потребности не будут удовлетворены, вряд ли у него возникнут другие желания.
1.2. Безопасность и защищенность
Как только физиологические потребности человека удовлетворены, на первый план выходит желание чувствовать безопасность и уверенность в будущем. Люди хотят контролировать свою жизнь, видеть вокруг себя порядок и предсказуемость. В обществе это означает отсутствие прямых угроз жизни и здоровью, защиту от природных катаклизмов, социальную стабильность, финансовую безопасность и прочее. Полиция, спасательные службы, медицинские и в целом муниципальные учреждения закрывают именно эти потребности людей.
1.3. Социальные потребности
Изначально Маслоу назвал их «потребностью в любви». Он полагал, что после удовлетворения физиологических потребностей и получения безопасности человек ожидает любви и привязанности со стороны других людей. К этому блоку пирамиды относятся социальные отношения: семейные и родственные связи, дружба, чувство доверия к другим и принятие человека окружающими.
1.4. Уважение и признание
Маслоу разделил эти потребности на два вида: самоуважение (чувство собственного достоинства, личные достижения, независимость от других) и стремление к уважению со стороны других. Человек хочет чувствовать себя значимым как в своих глазах, так и в глазах других людей. Самоуважение напрямую связано с чувством уверенности в себе и собственных силах, с принятием себя и собственной ценностью. Уважение со стороны других связано с желанием получать одобрение, быть успешным и оцененным по достоинству.
1.5. Самоактуализация
Самоактуализация по Маслоу это возможность человека заниматься тем, для чего он создан. Музыкант чувствует потребность заниматься музыкой, художник рисовать, поэт писать. Если человек хочет быть счастливым, он должен делать то, для чего он появился на свет. Это желание развить свой потенциал высшая потребность в иерархии Маслоу. При этом психолог отмечает, что конкретное поведение, в которое разовьется эта потребность, варьируется от человека к человеку. У одного это выразится в желании стать идеальным родителем, у другого будет связано со спортивными достижениями, третьему будет в радость творить или изобретать (рис. 1).

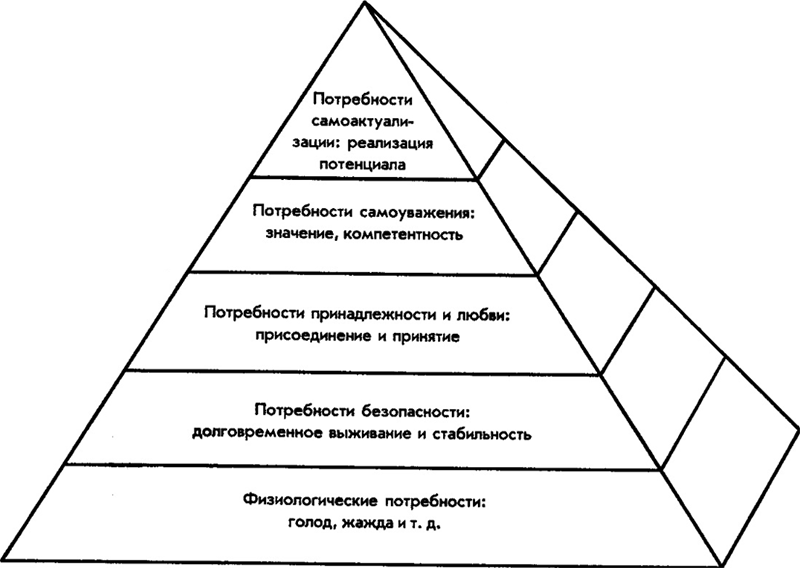

Рис. 1. Пирамида потребностей А. Маслоу
Для начала рассмотрим доход, который можно получить, занимаясь вентиляцией. То есть взойдем на первую ступень.

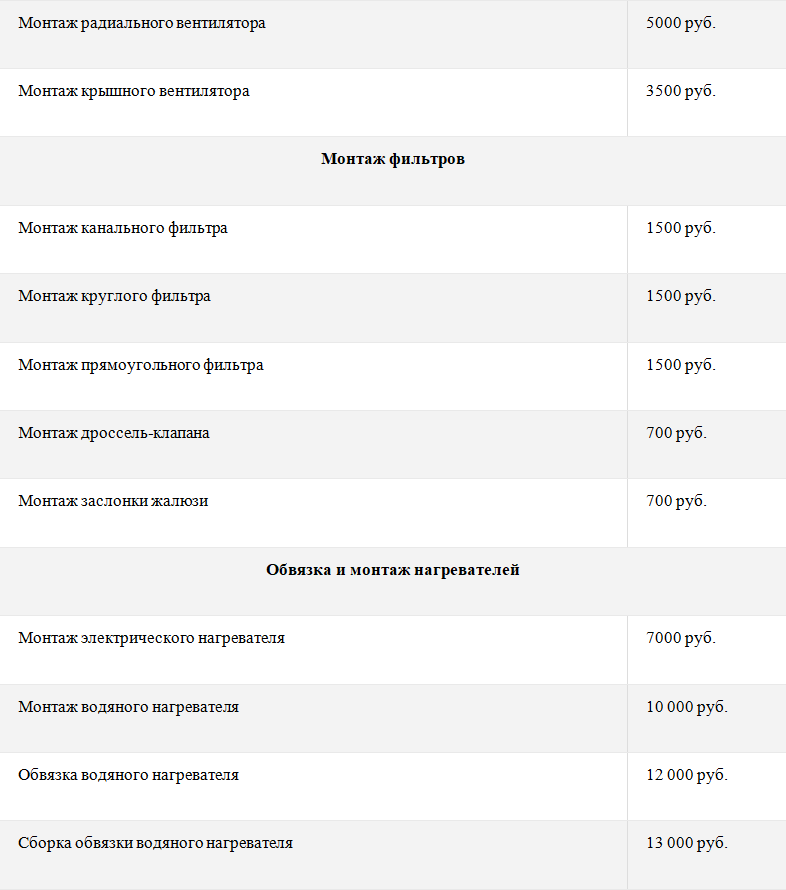

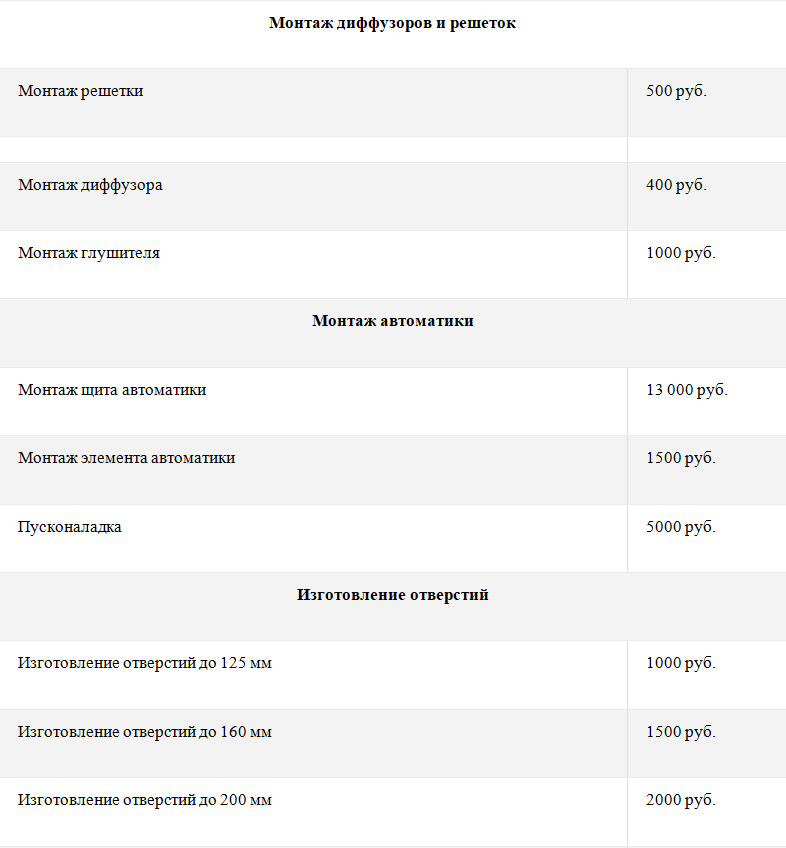

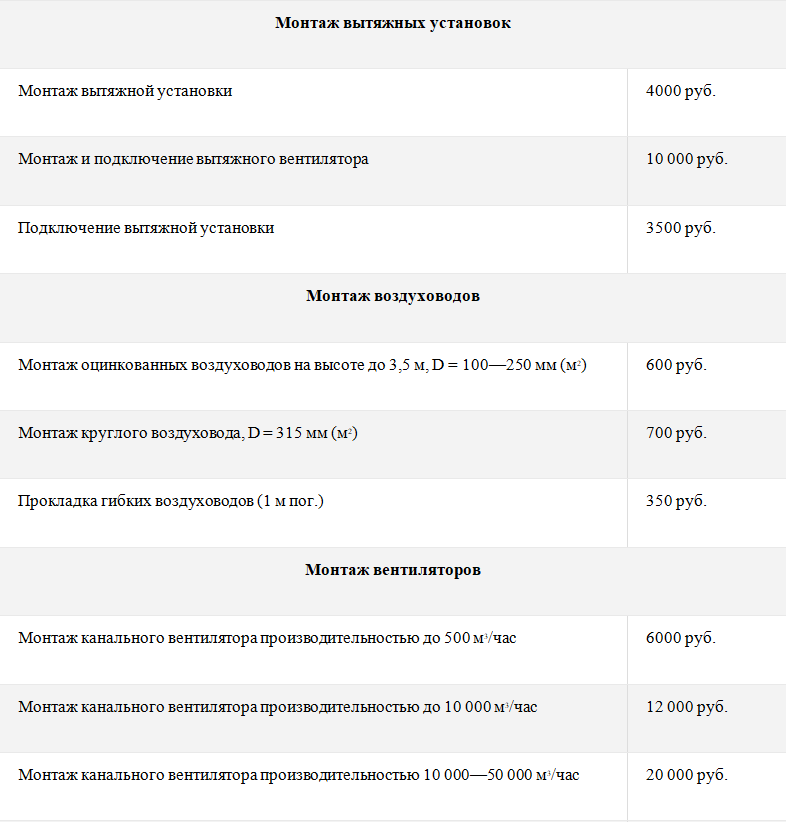

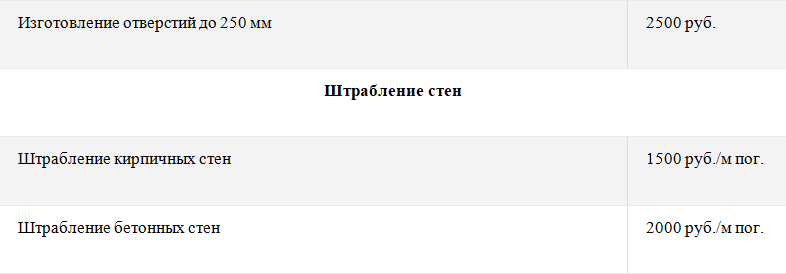

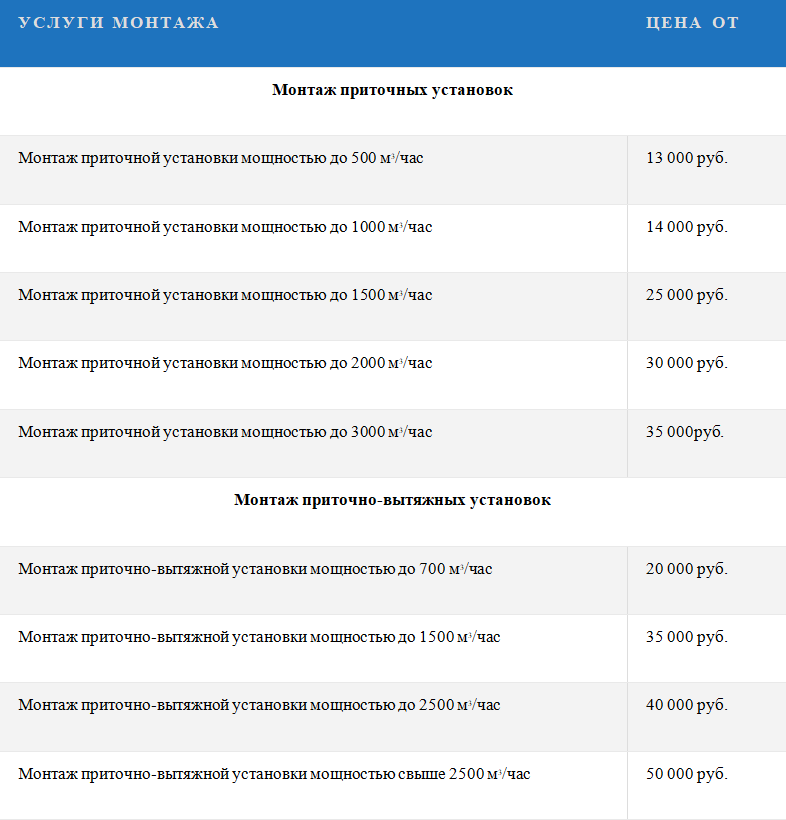

В таблице ниже приведены цены на монтаж вентиляции и сопутствующие услуги по данным за сентябрь 2023 года в Москве и Московской области.
Стоимость монтажа вентиляции
Мы видим, что, обладая навыками слесаря, можно обеспечить удовлетворение базовых потребностей, то есть первой ступени пирамиды. Чтобы удовлетворить остальные потребности, нам необходимо знать материал, изложенный в следующих главах.
Вопросы к главе 1
1. Назовите пять ступеней в иерархической модели потребностей человека согласно теории Абрахама Маслоу.
2. Как вы видите реализацию этой модели на примере работы в сфере монтажа систем вентиляции?
3. Приведите пример самоактуализации в вашей текущей профессии.
4. Назовите преимущества профессии монтажника систем вентиляции перед иными специальностями в свете изложенной модели.
5. Проведите сравнительный анализ цен (на примере монтажа вентиляций) по нескольким источникам в интернете. Сформулируйте структуру стоимости услуги, как вы ее видите.
Глава 2. Назначение и устройство систем вентиляции
2.1. Назначение систем вентиляции
Состояние воздуха характеризуют его основные параметры: температура, относительная влажность, подвижность (скорость).
Человек хорошо себя чувствует только в довольно узком диапазоне сочетаний различных параметров воздуха.
Они могут быть оптимальными, при которых человеку комфортно; и допустимыми, при которых его самочувствие и производительность труда незначительно отличаются от нормальных. Так, для производственных помещений в холодный период года при работе средней тяжести установлены следующие оптимальные параметры воздуха: температура 1820 °С, относительная влажность 4060 % и подвижность не более 0,2 м/с. Допустимые параметры воздуха для тех же условий имеют более широкий диапазон: температура 1723 °С, относительная влажность не выше 75 % (нижний предел не лимитируется) и подвижность не более 0,3 м/с. На практике наиболее часто предусматривается поддержание допустимых параметров.
Производственные процессы могут сопровождаться выделением в воздух рабочей зоны помещений вредных для человека газов и паров, количество которых зависит от особенностей технологического процесса, степени герметизации оборудования и пр. Содержание их не должно превышать предельно допустимой концентрации (ПДК). Эта величина определяется как максимально возможное количество вредного вещества в единице объема воздуха (мг/м
3
Кроме того, от технологического оборудования может поступать большое количество тепла, а также влага и пыль. Человек, участвующий в производственном процессе, сам является генератором тепла, влаги и углекислого газа. Теплоотдача одного рабочего в окружающую среду составляет 150300 Вт и более. Каждый час с поверхности тела человека испаряется от 60 до 400 г водяных паров, а от органов дыхания поступает от 20 до 40 л углекислого газа.
Избыточное тепло, влага, вредные газы и пары поступают в воздух, который их ассимилирует, при этом повышается его температура, увеличиваются влагосодержание, загазованность, запыленность. Происходит изменение химического состава и физических свойств воздуха.
Для поддержания в помещениях нормальных параметров воздушной среды, соответствующих санитарно-гигиеническим и технологическим требованиям, устраивают вентиляцию, которая создает организованный воздухообмен удаляет загрязненный воздух и подает вместо него обработанный (нагретый или охлажденный, увлажненный или осушенный), свежий и чистый.
Вентиляция в большинстве случаев может обеспечить в помещениях только допустимые санитарно-гигиенические условия. Параметры воздуха, строго определенные по температуре и относительной влажности, в том числе и оптимальные, обеспечиваются применением систем кондиционирования.
2.2. Классификация вентиляционных систем
Вентиляционные системы по назначению делятся на:
приточные, осуществляющие подачу свежего воздуха в помещения;
вытяжные, удаляющие из помещений загрязненный воздух;
воздушные либо воздушно-тепловые завесы, предотвращающие проникание холодного воздуха через открытые проемы зданий или двери в холодный период года.
Как приточные, так и вытяжные вентиляционные системы могут быть общеобменные и местные. Первые предназначены для подачи и удаления воздуха равномерно по обслуживаемому помещению, для создания по всему объему рабочей зоны воздушной среды с примерно одинаковыми параметрами. Вторые удаляют воздух в местах образования вредностей у технологического оборудования, не позволяя им распространяться по всему объему помещения, загрязнять весь воздух цеха. Они также подают свежий приточный воздух вблизи рабочих мест, создают воздушный душ или оазис ограниченную зону в производственном помещении, где параметры воздушной среды соответствуют санитарно-гигиеническим требованиям.
Исходя из вышесказанного, местная вытяжная вентиляция намного эффективнее общеобменной, однако конструктивно она не всегда выполнима.
По способу перемещения воздуха все вентиляционные системы бывают либо естественные, либо механические.
Во-первых, движение происходит вследствие разности плотности внутреннего (нагретого и более легкого) и наружного (холодного и более тяжелого) воздуха.
Во-вторых, воздух перемещается вентилятором либо другим оборудованием (дымососом, воздуходувкой, эжектором и т. д.), приводимым в действие электродвигателем. Механические вентиляции применяются значительно чаще, так как радиус их действия гораздо больше, а сечение воздуховодов меньше, чем в естественных системах той же пропускной способности, за счет более высокой скорости движения воздуха. Так, в воздуховодах естественных систем вентиляции она составляет 0,52 м/с, а в воздуховодах механических систем 420 м/с.
При работе вентиляции любого вида в помещении происходит смена воздуха. Отношение количества поданного в помещение в течение 1 часа свежего воздуха к внутреннему объему помещения называется кратностью воздухообмена. В реальных условиях эта величина может изменяться от 0,5 до 20 и более.
Помимо организованного воздухообмена, осуществляемого вентиляционными системами, воздух может проникать в помещения путем инфильтрации через неплотности окон, стен, дверей, ворот и т. д., вследствие гравитационного (естественного) давления и за счет ветрового напора. Таким же образом воздух может и удаляться.
Если в помещении нет вредных выделений, то приточные системы вентиляции выполняют таким образом, что часть воздуха они забирают снаружи, а часть берут внутри. Такое вторичное использование воздуха из самого помещения называется рециркуляцией: оно позволяет уменьшить перепад температур между приточным и внутренним воздухом в холодный период года, увеличить относительную влажность воздуха и, главное, экономить тепло (зимой) или холод (летом).
2.3. Устройство вентиляционных систем
Системы естественной вентиляции могут быть бесканальными, если воздух проходит только через открытые проемы в наружных ограждениях; или канальными, когда воздух перемещается по каналам или воздуховодам.
Работа естественной вентиляции в значительной степени зависит от действия ветра. Ветер, набегая на здание, создает на наветренной стороне зону избыточного давления, а на подветренной зону отрицательного давления.
Управляемый естественный воздухообмен в цехах промышленных зданий называется аэрацией. Подобные здания оборудованы фонарями со створками (фрамугами), открываемыми вручную или специальными механизмами. Такими же створками снабжены оконные проемы в наружных стенах. Открывая их частично или полностью, можно создать требуемый воздухообмен. Аэрация рассчитывается только на действие гравитационного давления, так как ветровое давление носит эпизодический характер и, как правило, усиливает воздухообмен. Аэрацию предусматривают обычно в промышленных зданиях со значительным выделением тепла.
Преимуществом аэрации является то, что воздухообмен создается без помощи вентиляторов, не расходуется электроэнергия. Однако аэрация обеспечивает только общеобменную вентиляцию и не предусматривает очистку приточного и вытяжного воздуха.
Механические системы могут обеспечить местную вентиляцию.
Приточные системы механической вентиляции подают очищенный, с заданной температурой, а в некоторых случаях и влажностью воздух в рабочую зону цеха для обеспечения требуемых санитарно-гигиенических условий пребывания людей и функционирования технологического оборудования. Вытяжные системы механической вентиляции удаляют запыленный и загрязненный воздух, очищая его в случае необходимости перед выбросом в атмосферу.
Приточные системы вентиляции состоят из следующих основных элементов: воздухозаборного устройства; приточной камеры, которая включает в себя утепленный клапан, фильтр, воздухонагреватель (калорифер) и вентилятор; сети воздуховодов и воздухораспределителей, а также регулирующих устройств (называемых диафрагмами).
Воздухозаборное устройство располагают в наименее запыленной зоне площадки, но по возможности ближе к приточной камере или на крыше. На входе в воздухозаборную шахту или канал устанавливают жалюзийную решетку для защиты от атмосферных осадков и попадания посторонних предметов. Воздухозаборная шахта или канал выполняются в строительных конструкциях из кирпича или бетона. Иногда один воздухозаборный канал питает наружным воздухом несколько приточных систем.
Между воздухозаборным устройством и фильтром приточной камеры устанавливают утепленный клапан (заслонку) с ручным или электрическим приводом. При неработающем вентиляторе клапан должен быть закрыт для защиты оборудования приточной камеры от попадания холодного наружного воздуха.
Приточная камера состоит из жалюзийной решетки, фильтра для очистки воздуха, калориферов для его нагрева и вентилятора с электродвигателем. Приточные камеры можно устанавливать на фундаменте либо площадке или подвешивать к потолочным конструкциям. Для этих камер не требуется ограждение.
Воздуховоды приточных систем обычно изготавливают из кровельной тонколистовой оцинкованной стали толщиной 0,351,4 мм. Они могут быть круглого или прямоугольного сечения. Металлические воздуховоды быстро монтируются, достаточно прочны и обладают хорошей герметичностью. При прокладке воздуховодов под полом их выполняют из бетона или кирпича.
Воздухораспределители (приточные насадки) предназначены для раздачи приточного воздуха. Он может подаваться в рабочую зону; для этого воздухораспределители должны иметь короткий факел и незначительную скорость выходящего воздуха, чтобы исключить ощущение сквозняка. При подаче воздуха в верхнюю зону помещения, наоборот, скорость должна быть выше, чтобы струя достигала рабочей зоны. Воздухораспределители устанавливают в подвесных потолках, некоторые монтируют на небольшой высоте над рабочей зоной.
Разновидностью приточных вентиляционных систем является воздушное душирование, которое обеспечивает подачу сосредоточенного потока воздуха на рабочее место. Рабочим местом называется площадка диаметром 1 м, на которой человек находится не менее 4 часов в смену либо 2 часа непрерывно. Такая подача воздуха необходима при интенсивном тепловом (от 300 до 3000 Вт/м
