ПРЕДИСЛОВИЕ ОТ АВТОРА
О компании САЗИ
Компания САЗИ крупнейшее в своей отрасли российское предприятие, которое с 1993 года занимается производством герметизирующих и изолирующих материалов. Продукция нашей компании используется тысячами предприятий самых различных отраслей промышленности и хозяйства нашей страны. Нашими потребителями являются как ведущие заводы Роскосмоса, ВПК и электронной промышленности, так и, например, малые ремонтно-строительные фирмы, выполняющие заказы частных лиц.
В структуру Холдинга САЗИ в настоящее время входят три производственных предприятия, которые специализируются на разных видах продукции и имеют разную серийность выпуска от массового производства герметиков для стеклопакетов до единичного изготовления материалов по оригинальным разработкам. Кроме этого, Компания САЗИ имеет собственный научно-исследовательский центр, персонал которого это специалисты высшей квалификации, что, вкупе с постоянно обновляющимся парком современного оборудования и аппаратуры, позволяет нам решать самые сложные задачи наших потребителей и обеспечивать путь от постановки задачи на разработку до вывода продукта в серийное производство в очень короткое время. Так, среднее количество осваиваемых в производстве новых продуктов превышает десятки за год.
Наша компания является членом ведущих отраслевых ассоциаций и объединений строительной индустрии, в том числе НОПСМ («Национальное объединение производителей строительных материалов и строительной индустрии»), НОСИ («Национальное объединение участников строительной индустрии») и НОкС («Национальный Оконный Союз»). Кроме того, мы занимаемся большой работой в области технического регулирования: ПК САЗИ является активным членом Технического комитета 144 «Строительные материалы (изделия) и конструкции» и Технического комитета 041 «Стекло». Также мы работаем с ТК 393 «Услуги (работы) в сфере жилищно-коммунального хозяйства и формирования комфортной городской среды» и ТК 400 «Производство работ в строительстве. Типовые технологические и организационные процессы». Специалисты нашей компании разработали действующий национальный стандарт ГОСТ Р 595222021 «Герметики для организации деформационных швов ограждающих конструкций панельных зданий. Технические условия» и ГОСТ Р 700752022 «Герметики для организации монтажных швов узлов примыкания оконных блоков к стеновым проемам. Технические условия». Также мы участвовали в рабочих группах по разработке стандартов, действующих на территории Российской Федерации и стран СНГ: ГОСТ 309712002 и ГОСТ 309712012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам», ТКП 453.02-223-2010 «Заполнение оконных и дверных проемов. Правила проектирования и устройства», ДСТУ-Н Б В.2.6146:2010 «Конструкции зданий и сооружений. Руководство по проектированию и устройству окон и дверей», СТО НОСТРОЙ 2.23.622012 «Конструкции ограждающие светопрозрачные. Окна. Часть 2. Правила производства монтажных работ, контроль и требования к результатам работ» и других.
Укрупненные номенклатурные группы продукции компании САЗИ выглядят следующим образом:
герметики и компаунды (полисульфидные и силоксановые) для Росавиакосмоса, ВПК, электронной и электротехнической промышленности, точного машиностроения, а также других отраслей добывающей, перерабатывающей промышленности и энергетики;
герметики полисульфидные для индустриальной, автоматической и механизированной, сборки стеклопакетов;
герметики полисульфидные, полиуретановые, силоксановые и акриловые для строительства и ремонта;
гидрофобизирующие кремнийорганические составы (гидрофобизаторы) для гидроизоляции объектов из пористых материалов;
общестроительные и специальные герметики для монтажных швов светопрозрачных конструкций и для стыков в деревянном домостроении.
О проекте «Система монтажа САЗИ»
Большая часть книги посвящена материалам для защиты монтажной пены при установке окна Стиз А, Стиз В, Стиз Д и Стиз PU. Эти материалы образуют систему, названную нами «Системой монтажа САЗИ».
За более чем 20-летнюю историю в проекте «Система монтажа САЗИ» было сделано многое. Мы правили и писали «с нуля» ГОСТ, изучали процессы, которые протекают в монтажном шве, внедряли новые рецептуры герметиков, которые лучше отвечают нагрузкам в окне, боролись с недостатками систем сертификации и т. д. В какой-то момент стало понятно, что мы определенно делаем нечто большее, чем обычный отдел сбыта в обычной производственной компании. Об этом «нечто большем» интересно рассказывать и, мы надеемся, интересно послушать но как рассказать об этом за те 3060 минут, которые в среднем длится встреча с Клиентом? Поэтому возникло желание собрать воедино наши основные наработки за все эти 20 лет. Так появилась идея написать книгу, которую Читатель держит в руках.
В книге мы постарались расположить главы так, чтобы начать с общего и закончить частным. Поэтому Раздел I мы посвятили материалам для монтажа окон «в целом». В Части 1 этого Раздела мы «поставим задачу»: поговорим о монтажном шве как таковом, о его особенностях, а также проведем сравнение между материалами, которые защищают монтажную пену. Далее, в Части 2 мы сосредоточимся на герметиках: расскажем про их свойства, про то, почему эти свойства именно такие, а также обсудим некоторые вопросы применения герметиков. В Разделе II мы затронем тему грамотного выбора материалов без непосредственных испытаний и будем обсуждать особенности систем сертификации, а также наши действия в части сертификации герметиков для монтажа, которые вытекают из этих особенностей. И завершим мы наш рассказ Разделом III, который, по сути, представляет собой список часто задаваемых вопросов.
Отдельно выражаем благодарность за помощь в подготовке материалов для книги Неклюдову Дмитрию и Губанову Глебу.
ПРЕДИСЛОВИЕ ОТ КУРЕНКОВОЙ А.Ю.
Новые технологии производства оконных блоков из ПВХ, клееной древесины, «теплого» алюминия, стеклопластика появились на российском рынке более 25 лет назад. Такие конструкции и устанавливаться в оконных проемах также стали по-новому. В конце прошлого века никаких нормативов не было, и при монтаж ограничивались только монтажной пеной, которая и сама являлась новым продуктом (вместо конопатки). На рубеже веков новые конструкции окон занимали малую долю на рынке, и при огромной рентабельности окон недостатки при монтаже исправлялись беспрекословно методом проб и ошибок.
Особенности эксплуатации пены в российских климатических условиях выяснялись постепенно, и требования к ее защите в монтажном шве возникли при анализе первых лет ее эксплуатации. Разработка ГОСТ 309712002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» и исследования СибАДИ во многом определили требования к наружному и внутреннему слою монтажного шва. Все испытания проводились на продукции компании Illbruck, поэтому именно они и доминировали при проведении «монтажа по ГОСТ». Однако уже в 2005 году после внесения поправки к ГОСТ 309712002 наряду с лентами в монтажном шве стали применяться герметики.
В редакции ГОСТ 309712012 требования к герметикам были уже четко обозначены в стандарте как для наружного, так и для внутреннего слоев, а также внесены предпосылки для появления новых продуктов. К этому времени можно отнести и появление «Системы монтажа САЗИ». Компанию САЗИ в силу разносторонности выпускаемой продукции всегда отличает системный подход, то есть продукция должна обеспечивать определенные функции при эксплуатации, при этом обеспечивая совместимость и долговечность материалов.
Особо не афишируя, компания проводит постоянные испытания своей продукции, реагируя на изменения рынка и особенности стен, профиля и так далее. Книга Павла и Сергея Гладковых «Монтажные швы. Системы монтажа. Сертификация в оконной индустрии РФ» это тоже системный продукт, некая ретроспектива тех исследований, которые проводились в последние годы, их анализ и обоснование технических показателей продукции, которые обеспечат долговечность. Стройка не заканчивается после 5 лет эксплуатации, указанных в Градостроительном Кодексе, никому не интересно платить громадные деньги за квартиру и потом вкладываться в постоянный ремонт, поэтому продукт должен работать десятки лет.
Анализ же жалоб дольщиков показывает, что более 60% жалоб все еще приходится на монтаж оконных блоков, поэтому надеюсь, что правильный, научно обоснованный подход к монтажу оконных блоков позволит после прочтения книги снизить процент брака и повысить долговечность при комплексном подходе к монтажу.
Куренкова А. Ю.,директор Межрегионального институтаоконных и фасадных конструкций (центр «МИО»)РАЗДЕЛ I МОНТАЖ ОКОН ПО ГОСТ МАТЕРИАЛЫ И ИХ ОСОБЕННОСТИ
Часть 1 Введение в монтаж окон. Основные материалы для монтажа окон
Глава 1. Герметизация окон
Установка оконного блока это ответственный процесс, поэтому на территории РФ введен стандарт, который касается этого вопроса ГОСТ 30971. Одним из положений данного стандарта является концепция трехслойного (реже четырехслойного) монтажного шва шва между оконным блоком и стеной (рис. 1). Создание этого шва обеспечивает «герметизацию» окна в привычном понимании этого слова.

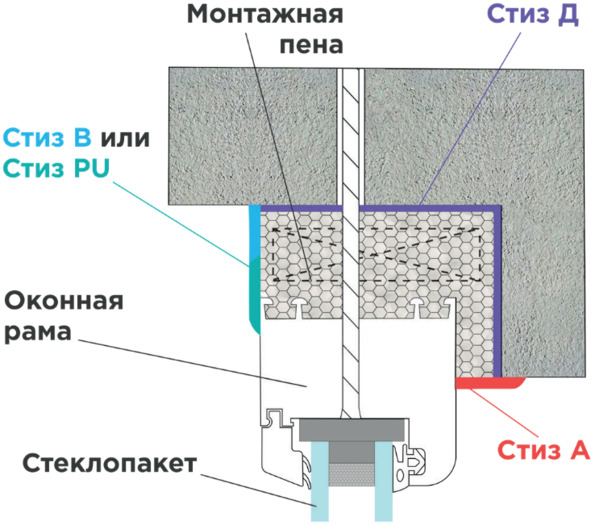

Рисунок 1. Схема монтажного шва узла примыкания оконного блока к стеновому проему
Сам по себе монтажный шов возникает из-за того, что нельзя устанавливать оконный блок вплотную со стеной: из-за различных коэффициентов теплового расширения температурные деформации окна и стены также будут отличаться. Следовательно, если установить оконный блок вплотную со стеной, то он разрушится во время эксплуатации. Поэтому между оконным блоком и стеной оставляют зазор, который называют монтажным.
Так как часто возникает путаница, объясним значение используемых терминов:
оконная рама несущая конструкция для оконных элементов;
стеклопакет светопрозрачная конструкция строительного назначения из двух и более стекол;
оконный блок сборная конструкция, состоит из оконной рамы и стеклопакета;
окно предназначенный для естественного освещения элемент конструкции, состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок.
Помещение необходимо защищать от холода, ветра и атмосферных осадков, поэтому монтажный зазор заполняют теплоизоляционным материалом. В современных окнах для этого используют монтажную пену материал, отличающийся простотой в обращении при высоких теплоизоляционных характеристиках. Основной недостаток монтажной пены это малый срок службы при эксплуатации без дополнительной защиты: под воздействием влаги и солнечного света она теряет свои свойства в течение 23 лет.
Что именно происходит с пеной под воздействием воды и солнечного света? Ультрафиолет разрушает химические связи в молекулах пенополиуретана (это полимерная основа монтажной пены), что приводит к медленному сгоранию и снижает относительное удлинение пены на разрыв, что подробнее будет рассмотрено в Главе 2. Вода же, попадая в пену, увеличивает ее теплопроводность, то есть ее способность передавать через себя тепло или холод, что приводит к потере ее теплозащитных свойств. Как именно вода попадает в пену, мы рассмотрим далее в тексте книги.
Из вышесказанного следует, что монтажную пену надо защищать со стороны улицы от воздействия воды и УФ-излучения. Однако если влага проникла в пену, то необходимо обеспечить ей беспрепятственный выход. Поэтому наружный защитный слой выполняют паропроницаемым, то есть хорошо пропускающим водяной пар.
Надо ли защищать пену изнутри? Да, надо. Дело в том, что в осенне-весенний период абсолютная влажность на улице ниже, чем в помещении. Так как любая замкнутая система всегда стремится к равновесию, возникнет поток влажного воздуха изнутри наружу. Влажный воздух будет проходить через стену и монтажную пену. Чем это опасно? При сохранении потока влажного воздуха и условий для конденсации влаги пена будет постепенно намокать. Таким образом, монтажную пену следует защищать со стороны помещения от доступа жидкой и парообразной влаги.
Также в ряде случаев необходимо предотвратить попадание влаги из мокрой стены в пену. Например, если стена изготовлена с использованием мокрого процесса (в домостроительном комбинате). Кроме того, подобное имеет смысл, если стена сделана из газобетона. Подробнее этот вопрос будет рассмотрен в Главе 16. В итоге получается трех- или четырехслойный монтажный шов:
центральный слой это главный слой, который выполняет тепло- и шумоизоляционную функции. Обычно выполняется из монтажной пены;
наружный слой защищает пену от дождевой/талой воды и УФ- излучения со стороны улицы. Выпускает парообразную влагу из пены на улицу. В линейке материалов компании САЗИ этот слой выполняют из герметика Стиз А;
внутренний слой защищает пену от жидкой и парообразной влаги со стороны помещения. В линейке материалов компании САЗИ этот слой выполняют из герметика Стиз В или Стиз PU;
дополнительный слой защищает пену от попадания парообразной влаги из стены. В линейке материалов компании САЗИ этот слой выполняют из полиакрилового состава Стиз Д.
Все эти три (или четыре) слоя, при условии выполнения требований ГОСТ, образуют долговечный монтажный шов, который надежно защищает помещение от холода, ветра и атмосферных осадков со стороны улицы.
Глава 2. Существующие несовершенства монтажного шва
ПВХ-окна в России устанавливают уже более 20 лет. Это более чем достаточное время, чтобы научиться их делать. И действительно, для каждого элемента окна: стеклопакета, оконного профиля и фурнитуры разработано множество инновационных решений. Окна делают почти любой формы, цвета и размера. Но есть один элемент в окне, который при этом еще остается проблемным. Это монтажный шов.
По статистике некоторых лидеров мнений оконного рынка более 50% окон в новостройках заменяются в течение первых 23 лет эксплуатации. Основная причина жильцам холодно зимой. В новостройках в большинстве своем используются окна экономкласса, с дешевыми уплотняющими прокладками и дешевой фурнитурой. Но минимальные требования по теплоизоляционным свойствам такие окна выполняют, поэтому нельзя утверждать, что причина холодных окон в новостройках только лишь качество сборки окна или «дешевость» входящих в состав окна элементов. Часть причин однозначно лежит в монтаже оконной конструкции. Но это обычно остается незамеченным, так как сам факт последующей замены окна меняет качество монтажа в лучшую сторону.
