Если обои тонкие, заплату можно наклеить поверх повреждения. Однако заплату следует делать криволинейной, повторяющей контуры рисунка.
5.6. Особенности производства работ в зимнее время
В помещениях, где выполняют обойные работы, поддерживают температуру не ниже 10 °C при относительной влажности не выше 70 % с помощью постоянно действующей системы отопления. Для просушки отдельных мест и помещений применяют паровые, электрические или огневые калориферы.
Температура клеев в момент использования их должна быть не ниже 15 °C.
При пониженных температурах, когда клеи густеют и их трудно наносить тонким слоем, поверхность основания под обои тщательно подготавливают и с большим усилием разравнивают клеящую прослойку. Сроки твердения клеев при пониженных температурах увеличиваются, что следует учитывать при установлении сроков производства обойных работ.
Синтетические пленочные материалы при низких температурах обладают повышенной хрупкостью, поэтому с ними следует обращаться особенно аккуратно: при транспортировании, хранении и производстве работ их предохраняют от сильных ударов, перегибов и других механических воздействий.
5.7. Техника безопасности при обойных работах
При использовании клеев, обоев и пленок особое внимание следует обращать на вопросы, связанные с безопасностью труда при работе с ними, строгое соблюдение фирменных указаний и инструкций на производство работ с этими материалами, а также на взрывоопасность паров, выделяемых растворителями клеев.
При работе с обойными материалами необходимо пользоваться спецодеждой и предохранительными приспособлениями.
Для просушивания оклеиваемых поверхностей и помещений запрещается использовать открытые жаровни и печи-времянки, выделяющие в помещение продукты сгорания топлива.
Средства подмащивания должны иметь ровные рабочие настилы (зазоры не более 5 мм) и ограждения при высоте настилов 1,3 м и более.
Контрольные вопросы:
1. В чем заключается разница между грунтованными и негрунтованными обоями?
2. Назовите виды моющихся обоев.
3. Что из себя представляют звукопоглощающие обои?
4. Какие инструменты требуются для обойных работ?
5. Для чего выполняется огрунтовка поверхностей под оклейку обоями?
6. Как выполняют оклеивание бумажными обоями внахлестку?
7. Какова технология оклеивания тяжелыми обоями впритык?
8. Каким образом оклеивают линкрустом?
9. Расскажите о технологии оклейки потолков.
10. Как устраняют дефекты обойных работ?
Глава 6. Облицовочные работы
6.1. Назначение и виды облицовки
Облицовка – это наружный слой отделки из плит, плиток, листов, щитов или архитектурных деталей, прикрепляемых к поверхности элементов зданий с помощью раствора, клея, мастик или изделий из металла.
Облицовка – наиболее долговечный и декоративный вид отделки. Она надежно защищает конструкции от воздействия окружающей среды и легко очищается от загрязнений. Применяя разнообразные и разноцветные облицовочные материалы, можно получить различные рисунки, орнаменты и другие декоративные композиции.
Облицовка может быть внутренней и наружной . В зависимости от назначения и предъявляемых требований она может быть выполнена лицевым кирпичом, плитами из натурального камня, керамическими, полимерными, стеклянными, камневидными и другими плитками, древесно-волокнистыми и древесно-стружечными облицовочными плитами, фанерой, бумажно-слоистыми пластиками, поливинилхлоридной рейкой и другими материалами. Облицовка древесно-волокнистыми и древесно-стружечными плитами, фанерой и бумажно-слоистыми пластиками допускается в помещениях с производственной влажностью не более 60 %.
Мелкоразмерные облицовочные материалы крепят к конструкциям на растворах, мастиках и клеях, а крупноразмерные листы приклеивают непосредственно на поверхности или крепят к обрешетке.
В каждом конкретном случае вид облицовки, способ крепления и предъявляемые к ней требования устанавливаются проектом здания или сооружения.
6.2. Подготовка материалов и поверхностей под облицовку
Подготовка материалов. Керамические и каменные плитки внутренней облицовки крепят на цементно-песчаных и цементно-известково-песчаных растворах и полимерцементной мастике. Полистирольные плитки – на коллоидно-цементном клее, канифольных, перхлорвиниловых, нитроэмалевых и других мастиках. Наружная облицовка всех видов выполняются на цементно-песчаных и цементно-известково-песчаных растворах.
Облицовочные материалы поставляют на объект комплектами и рассортированными по типам, размерам, цвету в соответствии с рисунками облицовки. Керамические плитки сортируют на объекте по цвету и размерам с помощью шаблонов, обеспечивающих точность измерения до 0,5 мм. Рассортированные плитки используют для облицовки таким образом, чтобы обеспечить одинаковое расположение и ширину швов.
При необходимости глазурованные керамические плитки режут на части требуемых размеров. Кромки разрезанных плиток обрабатывают абразивными материалами.
Раствор для облицовки должен иметь марку не ниже 50 и подвижность 50–100 мм погружения стандартного конуса. Этим требованиям отвечают цементно-песчаные растворы состава 1: 3,5–1: 4 и цементно-известково-песчаные состава 1: 1: 5–1: 1: 6. Для уменьшения усадки облицовки применяют пластифицированные растворы с малым водоцементным отношением (0,45–0,5). Растворы не должны содержать растворимых солей, образующих высолы на облицовке. Толщина растворной прослойки для крепления мелких плиток должна составлять 7–15 мм.
Мастики и клей начинают схватываться через 3–7 ч, поэтому их приготавливают на объекте из сухих смесей. Мастики на летучих растворителях доводят до рабочей консистенции на объекте перед употреблением и хранят в закрытой таре. Толщина прослойки из мастики не должна превышать 3 мм.
Подготовка поверхностей. Поверхности облицовываемых стен не должны иметь отклонений от вертикали более 10 мм. Местные неровности поверхности, определяемые прикладыванием двухметровой рейки, не должны превышать 10 мм.
Бетонные поверхности с отклонениями от вертикали более 10 мм выравнивают слоем цементного раствора без последующего заглаживания и затирки. При отклонениях более 15 мм выравнивающий слой раствора наносят по стальной сетке, пристреленной гвоздями-дюбелями.
Местные выпуклости (бугры) более 10 мм срубают или заделывают выравнивающим наметом из цементного раствора. Впадины глубиной 15 мм и более предварительно огрунтовывают 7–10 %-ным раствором дисперсии ПВА, а затем заделывают цементным раствором.
Масляные пятна удаляют 3 %-ным раствором соляной кислоты или 5 %-ным раствором кальцинированной соды, смывая остатки кислоты кистью, смоченной в воде.
Кирпичные поверхности с отклонением от вертикали более 10 мм и неровностями устраняют выравнивающим слоем раствора. Участки кладки с отслаиваемыми частицами кирпича отбивают молотком, затем заделывают раствором.
Поверхности крупнопанельных стен шпателем или скребком очищают от потеков раствора. Отдельные дефекты поверхности заделывают раствором.
Провешивание – это операция по определению и закреплению лицевой поверхности облицовки. На верхнем уровне облицовки, а от углов примыкающих стен на расстоянии 50–60 мм, в швы кирпичных стен забивают гвозди, чтобы их шляпки выступали на толщину облицовки, т. е. на 10–15 мм, и натягивают шнур. На бетонных поверхностях взамен гвоздей используют инвентарные маяки, закрепляемые гипсовым раствором. Уровень облицовки на середине натянутого шнура фиксируют гвоздем. Внизу толщину облицовки определяют по нити опущенного отвеса. Точность провешивания контролируют натянутым шнуром по диагоналям провешиваемой поверхности и постановкой инвентарного маяка (гвоздя) в точке пересечения диагоналей. Завершив провешивание и установку марок, фиксирующих отдельные точки лицевой поверхности облицовки, складным метром размечают количество плиток в ряду и число рядов.
Характерные точки облицовываемой поверхности, например углы, закрепляют опорными маяками, т. е. плитками, установленными на гипсовом растворе. На протяженных участках выкладывают маячные ряды, контролируемые отвесом и рейкой-правилом.
6.3. Внутренняя облицовка
Облицовка из керамической глазурованной плитки . Такие плитки имеют гладкую и рифленую лицевую поверхность, покрытую одноцветной (белой или цветной) или многоцветной глазурью, а также глазурью с мраморовидным рисунком. Плитки выпускают следующих типов: квадратные и прямоугольные с длиной сторон 150 × 150, 150 × 100, 100 × 100 мм при толщине 6 мм; фасонные, представляющие собой наружные и внутренние уголки размером 150 × 25 мм; плинтусовые изделия 150 × 80 мм и уголки к ним; карнизные 150 × 50 мм и уголки к ним; концевые плитки с закругленными у одной или у двух смежных граней.
Ряды плиток располагают на облицовываемой поверхности вразбежку со смещением вертикальных швов в каждом горизонтальном ряду или шов в шов с прямоугольной сеткой горизонтальных и вертикальных швов, или по диагонали с взаимно перпендикулярными линиями швов, идущими наклонно к плоскости пола под углом 45° (рис. 6.1, б, в, г). Плитки крепят к поверхности цементно-песчаным раствором или мастикой.

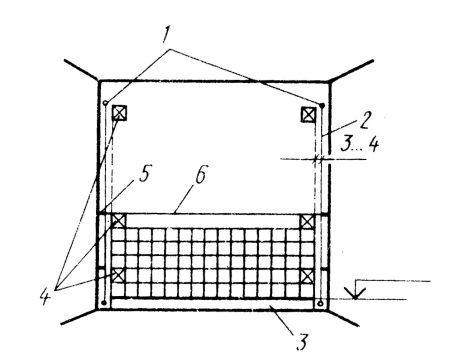

а)

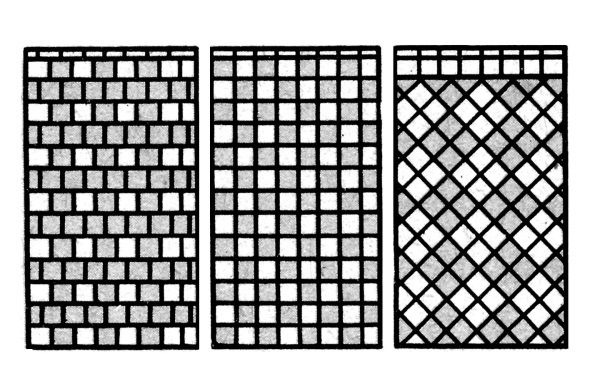

б) в) г)
Рис. 6.1. Разметка покрытия (а) и облицовка стен вразбежку (б), шов в шов (в) и по диагонали (г); 1 – стальные штыри; 2 – шнур, натянутый по отвесу; 3 – рейка, установленная на уровне пола; 4 – маячные плитки; 5 – штырь для крепления причалки; 6 – причальный шнур
Облицовку на растворе начинают с провешивания и установки опорных марок и маяков из раствора или плиток. Толщина каждой марки или маяка должна быть 7–15 мм, что соответствует толщине слоя раствора под облицовочной плиткой.
Перед укладкой рядов плиток вразбежку или шов в шов производят разметку облицовки (рис. 6.1, а). В каждом ряду устанавливают крайние плитки, по которым натягивают причальный шнур. До укладки тыльную поверхность плитки очищают от пыли и смачивают ее, проводя плиткой по раствору, находящемуся в ящике. Раствор наносят на плитку и разравнивают, чтобы по краям плитки оставались полосы без раствора шириной около 5 мм. Плитку с раствором подносят к месту укладки и прикладывают к подготовленной и увлажненной облицовываемой поверхности. Плитку ориентируют по уложенным ранее рядам и по натянутому причальному шнуру, осаживая ее до плоскости облицовки. Для ускорения укладки плиток и повышения качества облицовки используют различные шаблоны с поштучной или пакетной укладкой плиток.
Перед облицовыванием с диагональным расположением рядов плиток стены провешивают, устанавливают опорные марки или маяки и размечают местоположение фризового ряда, обрамляющего поверхность (зеркало) облицовки. При этом к внутренней стороне фриза должно примыкать целое число треугольных плиток.
Опорные марки и маяки устанавливают на верхнем уровне облицовки, внизу (не ниже 30–40 мм от уровня пола), в местах выпусков коммуникаций и подвески бытового оборудования, вокруг выступающих элементов и на гранях выступающих плоскостей.
Начиная с угла, плитки зеркала облицовки укладывают наклонными рядами. Плитку каждого ряда ориентируют по треугольным плиткам фризовых лент и по натянутому причальному шнуру. Облицовывание стены завершают вертикальной фризовой лентой.
Требуемая толщина шва между плитками достигается установкой в швы инвентарных скоб из стальной проволоки диаметром, равным толщине шва, но не более 3 мм. Концы скоб запиливают на конус. При этом швы между плитками оставляют незаполненными. Окончательно швы заполняют цементно-песчаным раствором состава 1: 1 или 1: 2.
Места сопряжения двух облицовываемых плоскостей облицовывают угловыми плитками, карнизными и плинтусовыми. Угловые фасонные плитки устанавливают после облицовывания всей плоскости, используя облицовку как направляющую с соблюдением рядности и швов. При облицовывании смежных стен без фасонных деталей одну стену облицовывают до угла, а кромки неполномерных плиток перекрывают облицовкой соседней стены. Плинтусовые плитки устанавливают после настилки чистых полов, начиная с размещения внешних уголковых деталей, затем рядовых. Последними устанавливают детали внутренних углов. Карнизные, плинтусовые и цокольные плитки укладывают на тех же клеящих материалах, что и рядовые плитки.
Примыкания к трубопроводам и розеткам выполняют в процессе облицовки с использованием заранее подготовленных плиток, в которых просверлены отверстия, или с образованием отверстий в плитках на месте. Облицовывание криволинейных поверхностей осуществляется с укладкой плиток вплотную друг к другу и затиркой раскрытых швов раствором.
При облицовывании колонн устанавливают маяки, начиная с верха колонны, откладывая от ее оси половину ширины грани и добавляя толщину слоя облицовки. Этот размер закрепляют маяком и переносят отвесом для установки маяка в нижней части колонны. Между верхними и нижними маяками на гранях колонны натягивают вертикальные шнуры, фиксирующие ребра облицовки. Для облицовки ряда колонн маяки устанавливают в крайних колоннах. Между верхними и нижними маяками протягивают проволоку, закрепленную штырями. От вертикально натянутой проволоки натягивают шнуры, фиксирующие положение верхних и нижних маяков на промежуточных колоннах ряда. В случае расположения колонн в несколько рядов маяки ставят на крайних колоннах поперечных и продольных рядов. Между маяками натягивают шнуры. В точках пересечения шнуров у промежуточных колонн закрепляют вертикальные шнуры с грузом, которые фиксируют грани будущей облицовки. После окончания провешивания и установки маяков раскладывают насухо плитки 1-го ряда и определяют необходимое количество целых и неполномерных плиток. В процессе облицовывания плитки укладывают шов в шов аналогично укладке плиток на стены. Неполномерные плитки располагают симметрично оси колонны. В углах колонн укладывают фасонные угловые плитки или плитки с завалом. Закончив облицовку одной грани колонны на высоту 1,2 м, облицовывают смежную грань. На высоте более 1,2 м работают с инвентарных подмостей или столиков. Многогранные колонны облицовывают с применением шаблонов.
Круглые колонны облицовывают ковриками из прямоугольной глазурованной плитки различных цветов размером 25 × 100 мм, наклеенных на бумажную основу лицевой поверхностью к бумаге. Перед наклеиванием тыльную сторону ковриков и облицовываемую поверхность грунтуют 10 %-ной дисперсией
ПВА. На свежеогрунтованные участки, равные размеру коврика, и на тыльную сторону плиток коврика наносят полимерцементную мастику слоем толщиной 3–5 мм. Коврик прикладывают и прижимают к облицовываемой поверхности и разглаживают. После отвердения мастичной прослойки лицевую сторону ковриков освобождают от бумажной основы.
Пилястры и узкие простенки облицовывают плитками так же, как и колонны. Плитки на гранях, примыкающих к стене, устанавливают по угольнику. Угловые плитки выверяют по отвесу. Плитки на грани, параллельной стене, укладывают по шнуру, натянутому по маякам крайних пилястр. Облицовывание откосов выполняют по шнуру, натянутому по выступающему углу. У внутреннего угла на коробке оконного или дверного блока проводят линию, вдоль которой устанавливают плитку.
В помещениях, подверженных резким перепадам температур или вибрации, а также для облицовки крупнопанельных стен и перегородок с гладкой поверхностью глазурованные плитки приклеивают на полимерцементно-песчаной (ПЦ), карбоксицементно-песчаной (КЦП) мастиках и мастике "Синтелакс".
Неровные поверхности кирпичных и бетонных стен (перегородок) оштукатуривают цементно-песчаным раствором. Поверхности железобетонных и гипсобетонных панелей с мелкими неровностями выравнивают полимерцементным раствором или мастикой, предварительно огрунтовав их. Облицовываемые поверхности предварительно огрунтовывают в зависимости от применяемой мастики или 7–8 %-ным раствором поливинилацетатной дисперсии, или 3 %-ным водным раствором клея КМЦ, либо водным раствором мастики "Синтелакс", разбавленной в соотношении 1: 1.
Перед облицовкой насухо раскладывают плитки, начиная от середины стены, определяют их число в ряду и устанавливают маячные плитки. Укладку плиток начинают с нижнего горизонтального ряда, опирающегося на рейку, уложенную на уровне чистого пола. Тыльную сторону плиток очищают от пыли, а при использовании ПЦ мастики грунтуют 10 %-ным раствором поливинилацетатной дисперсии или увлажняют слоем мастики ПЦ. Затем зубчатым шпателем на плитку наносят мастику слоем 3–5 мм, прикладывают ее к облицовываемой поверхности и плотно прижимают, совмещая верхнюю грань с причальным шнуром. Излишки мастики, выдавленные при осаживании плитки, подрезают, а поверхность облицовки сразу же очищают влажной ветошью. Швы между плитками должны быть не более 2,5 мм. Их временно оставляют незаполненными. Через 1–2 дня швы заполняют цементно-песчаным раствором (составы 1: 2) или декоративной мастикой под цвет плитки. Отклонение поверхности глазурованных плиток от вертикали не должно превышать 1,5 мм на 1 м, а на всю высоту этажа – 4 мм. Отклонения расположения швов от вертикали и горизонтали должны быть не более 1,5 мм на 1 м и не более 3 мм на всю длину ряда. Неровности поверхности под двухметровой рейкой не должны быть более 2 мм, а перепад между плитками – не более 0,5 мм.
Облицовка стен стекломрамором . Плиты из стекломрамора имеют размеры 400 × 400, 400 × 300, 300 × 200, 150 × 150 мм и толщину 8–10 мм. Обратная их сторона имеет рифленую поверхность в виде решетки с размером сторон не менее 10 мм и высотой рифления не менее 3 мм. Плиты из стекломрамора крепят к стене полимерцементным раствором подвижностью 5–6 см, который приготавливают на месте работ из сухой цементно-песчаной смеси марки 150 с затворением ее поливинилацетатной дисперсией 20 %-ной концентрации. Плиты устанавливают снизу вверх горизонтальными рядами. На тыльную сторону плиты наносят полимерцементный раствор и плотно притирают ее к облицовываемой стене, предварительно огрунтованной по аналогии с облицовыванием глазурованными плитками. Ширину швов (3–4 мм) фиксируют с помощью клинышков из древесины или инвентарных скобок.
Последовательность работ при облицовывании стекломрамором следующая: сортировка и разборка плит по размерам, цветам и оттенкам; провешивание и разметка облицовываемой поверхности; определение количества плит в ряду и по высоте; установка крайних в ряду и по высоте плит-маяков на гипсовом растворе, натягивание шнура-причалки по верхнему краю 1-го горизонтального ряда плит; установка 1-го ряда плит с заменой крайних маячных плит; установка 2-го и последующих рядов плит; заделка швов и удаление следов раствора с законченной облицовки.
