Облицовка из стеклянных плиток . Стеклянные плитки выпускают размером 150 × 150 и 170 × 75 мм. Плитки, покрытые белой эмалью, применяют для облицовывания санузлов, душевых и ванн, а цветной эмалью – для декоративной отделки помещений общественных зданий. В производственных зданиях такая облицовка является химически стойкой защитой строительных конструкций от агрессивных воздействий среды.
Перед облицовкой тыльную сторону плиток обрабатывают пескоструйным аппаратом, создавая шероховатую поверхность, или обмазывают горячим битумом марки БН-70/30 слоем толщиной 1,5–2 мм с посыпкой горячим крупнозернистым песком, либо обмазывают жидким стеклом. В жидкое стекло добавляют кремнефтористый натрий и полученный раствор наносят кистью на каждую плитку и присыпают сухим песком. Поверхность под облицовку готовят так же, как при отделке ее глазурованной плиткой. Плитки укладывают на цементно-песчаных растворах состава 1: 4 или 1: 5 с добавлением 10 % дисперсии ПВД, на кислотостойких растворах, а также на глинобитумных мастиках состава 1: 2 с молотыми добавками известняка или песка.
Стеклянные плитки укладывают так же, как глазурованные керамические. После скончания работ по облицовыванию каждого помещения швы заполняют материалом, которым осуществлялось крепление, или цементно-песчаным раствором с присыпкой их сухим белым цементом и немедленно очищают поверхность облицовки.
Облицовка из баритовых плит . Такие плиты применяют для отделки стен рентгеновских кабинетов в медицинских и других учреждениях. Они имеют размер 400 × 400 × 40 мм. Две боковые кромки плиты имеют четверти, а две другие – специальные пазы для крепления.
Предварительно стены провешивают и устанавливают маяки на расстоянии не более 2 м один от другого. Между маяками натягивают причалку и сначала размечают, а затем сверлят в стене для анкеров отверстия диаметром 15–18 мм и глубиной 20 мм. Перед установкой 1-го ряда плит на перекрытие у стены укладывают слой баритового раствора толщиной 5–10 мм, на который устанавливают торцом плиты с относом от стены на 20 мм. Устанавливаемая плита не должна быть выше соседней более чем на 1–1,5 мм. Плиты крепят к стене посредством забивки анкеров в просверленные отверстия. Для этого шляпки двух анкеров заводят в пазы плит и забивают до тех пор, пока плита не станет заподлицо с поверхностью облицовки. Дополнительно в пространство между плитой и облицовываемой стеной заливают баритовый раствор подвижностью 9 см. После этого устанавливают следующий ряд плит, предварительно наносят на торцы плит слой раствора толщиной 5 мм. На поверхности облицовки допускаются выступы или завалы кромок плит на ±1,5 мм.
Облицовка из асбоцементных листов . Листы применяют для отделки стен и перегородок. Длина листов составляет 2000–3000, ширина – 500–1500, толщина – 4–12 мм. Лицевая поверхность листов отделана под готовое покрытие. Закрепляют листы с помощью профильных раскладок (рис. 6.2), декоративно оформляющих стыки облицовки, и без раскладок на шурупах по предварительно установленным в стене пробкам или на мастике КН-2 или КН-3.

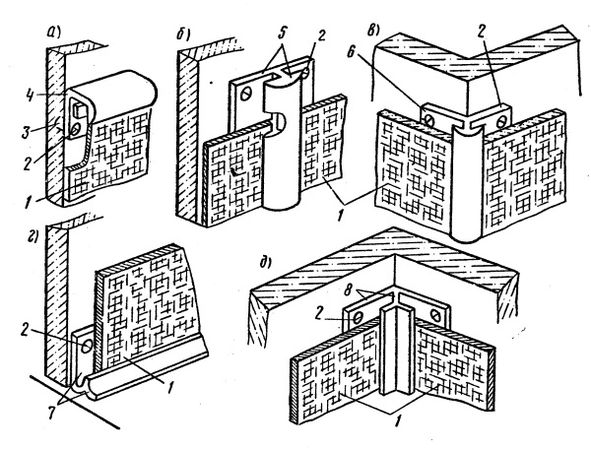

Рис. 6.2. Закрепление раскладками крупноразмерных облицовочных изделий:
а – верхней кромки, б – кромок смежных листов, в – кромок листов наружного листа; г – при сопряжении с полом, д – кромок листов внутреннего угла; 1 – облицовочная плита;
2 – шуруп, 3 – деревянная пробка, 4 – раскладки для окантовки верхней кромки, 5 – то же, кромок на плоскости, 6 – то же, кромок наружного угла, 7 – то же, нижней кромки, 8 – то же, внутреннего угла
Для установки раскладок размечают их расположение и местоположение пробок для их крепления. В местах установки пробок сверлят отверстия диаметром и глубиной не менее 40 мм через 400–500 мм. После забивки деревянных пробок по линии разметки устанавливают раскладки, закрепляя их к пробкам шурупами. Затем в их пазы заводят кромки асбоцементных листов.
На ровных поверхностях асбоцементные листы крепят шурупами к пробкам в стене. Отверстия под шурупы просверливают в листах заранее. Диаметр отверстия должен быть на 2 мм больше диаметра шурупа. В случае крепления листов на мастике облицовываемые поверхности предварительно провешивают. При неровностях поверхности устраивают маяки из цементно-песчаного раствора в виде полос шириной около 8 см, проходящих по контуру устанавливаемых листов. Их дополняют точечные маяки из растворных лепков шириной 15–20 мм через 30–40 см. На затвердевшую поверхность маяков и на тыльную сторону листов шпателем наносят мастику слоем 2–3 мм. Затем листы прижимают к маякам и закрепляют инвентарными раскладками.
Швы в облицовке из листов, закрепленных к пробкам или приклеенных мастикой, должны быть не более 10 мм. Заделывают их раствором или мастикой. Для цветных швов подбирают наполнитель необходимого цвета.
Облицовка из гипсовых литых декоративно-акустических плит . Эти плиты применяют для отделки кирпичных и каменных стен в культурно-бытовых и общественных зданиях. Установку гипсовых литых плит осуществляют по выровненным и размеченным поверхностям на гипсовых растворах и мастиках с помощью опорно-маячных и крепежных марок. Маячные марки выполняют из гипса в виде лепешки диаметром 80 мм (не менее двух на одну плиту). Между ними наносят крепежные марки из мастик в виде полос шириной 70–80 мм и толщиной, обеспечивающей прижатие литых плит к плоскости опорно-маячных марок. Крепежные марки устанавливают из расчета по две полосы на каждую плиту. Крепление плит производят не ранее чем через час после нанесения марок. Швы между плитами могут быть открытыми либо заделаны гипсовой мастикой или деревянными раскладками. Готовую поверхность плит окрашивают белой или цветной водоэмульсионной краской.
Облицовка из листов сухой гипсовой штукатурки (СГШ) . Ее применяют для отделки стен и перегородок из кирпича и других мелкоштучных изделий в помещениях жилых, культурно-бытовых и административных зданий с влажностью воздуха в процессе эксплуатации до 70 %. Облицовывание стен листами СГШ выполняют с последующим их окрашиванием или оклеиванием рулонными материалами, либо листы СГШ должны иметь декоративное покрытие из пленок или других материалов.
Плиты устанавливают по опорно-маячным маркам или "под правило". Маячные опорные марки выполняют из гипса или обрезков листов СГШ размером 80 × 80 мм, приклеиваемых на гипсовой мастике. Их располагают вертикальными рядами с шагом около 600 мм по 3–4 марки в каждом, причем верхнюю марку устанавливают у потолка, а нижнюю – на уровне пола.
Крепежные марки из гипсовой мастики наносят на стены между опорно-маячными марками в виде сплошных вертикальных и горизонтальных полос шириной 70–80 мм с шагом 900–1000 мм и по периметру листов, а также в виде отдельных лепешек диаметром до 100 мм, располагаемых между полосами в шахматном порядке на расстоянии 300–400 мм друг от друга. Такие же марки наносят и в местах расположения различных приборов электрооборудования и вентиляции. Листы СГШ прижимают до соприкосновения с опорно-маячными марками. Толщина крепежных марок должна обеспечивать плотное прилегание к ним листов по плоскости опорно-маячных марок.
Установку листов СГШ по правилу выполняют без опорно-маячных марок, при этом 1-й лист устанавливают вертикально строго по отвесу, а последующие листы в одной плоскости с первым. Их вертикальность обеспечивают при помощи прижимного правила, прикладываемого сразу к обоим листам на разных высотах.
При облицовывании стен жилых помещений листами СГШ воздушные прослойки между стеной и листами не допускаются.
Облицовывание листами СГШ ведут в направлении от углов к окнам и дверным проемам с зазором между листами 3–4 мм. Края листов в местах сопряжения с дверными и оконными коробками выполняют заподлицо и перекрывают наличниками.
Облицовка из древесно-волокнистых плит с лакокрасочным покрытием . Плитами облицовывают деревянные, кирпичные и бетонные поверхности стен помещений, которые во время эксплуатации подвергаются нерегулярному увлажнению (сантехнические кабины, кухни, торговые помещения и др.). Лицевая поверхность плит в зависимости от применяемого лакокрасочного покрытия бывает с декоративным печатным рисунком или одноцветной, глянцевой или матовой, рустованной в полоску или с перфорацией. Плиты имеют длину 1200–2700, ширину 1000–1700 и толщину 2,5–6 мм.
Основание для плит должно быть ровным, очищенным от пыли и сухим. Облицовываемые поверхности размечают в соответствии с размерами применяемых плит и доборов, обеспечивая при этом их симметричное расположение. Кромки плит подгоняют рубанками, прорезают в плитах отверстия для пропуска проводов и кабелей, электровыключателей, розеток и т. д. Длинную сторону листов располагают вертикально, не допуская сопряжения горизонтальных швов.
К стенам, кроме деревянных, плиты крепят мастиками КН-2 или КН-3. Облицовываемую поверхность огрунтовывают составом из 1 части (по массе) мастики КН-2 или КН-3 и 10 частей растворителя (смеси этилацетата с бензином) и выдерживают 6–12 ч. Перед наклеиванием на тыльную сторону плит наносят мастику тонким слоем "на сдир" пластмассовым или деревянным шпателем и выдерживают до полного высыхания. Затем наносят мастику на стену и вторично на тыльную сторону плит и, выдержав 10–15 мин до "отлипа", устанавливают плиты, плотно прижимая их к стене инвентарными распорками или руками. Выступившую после прижатия плит мастику тут же снимают ветошью. Наклейку производят от одного из углов помещения. Каждый новый лист должен примыкать к соседнему так, чтобы их контуры находились на одной линии, а поперечные и продольные линии образовывали в зоне стыка составные клетки одинаковых размеров.
При облицовывании деревянных стен плиты крепят толевыми гвоздями, которые располагают по кромкам листов на расстоянии 50–60 см друг от друга. В дальнейшем шляпки гвоздей закрывают деревянными или пластмассовыми полосками либо окрашивают краской под цвет плит.
Швы между плитами заделывают лаковой или цветной шпаклевкой, приготовленной на основе ПВА-дисперсии. Края плит в местах сопряжения с дверными коробками должны примыкать к ним заподлицо и закрываться наличником. Нижний край плит не доводят до пола на 10–15 мм и закрывают плинтусом.
Облицовка из листов бумажно-слоистого пластика . Листы применяют в тех же случаях, что и древесно-волокнистые плиты с лакокрасочным покрытием, а также для облицовки стен и колонн в гражданских и промышленных зданиях вместо глазурованной керамической плитки. Бумажно-слоистый пластик с печатным рисунком имитирует ценные породы древесины, мрамора, малахита. Листы имеют длину 400–3000, ширину 400–1600 и толщину 1–3 мм. Крепят их к бетонным, гипсовым и оштукатуренным поверхностям мастиками КН-2 или КН-3 либо механически закрепляют по деревянному каркасу на шурупах или гвоздях либо с помощью раскладок. Облицовываемая поверхность под наклейку листов не должна иметь трещин, бугорков, раковин, дутиков, грубо шероховатой поверхности. На поверхности под двухметровой рейкой может быть не более 2 неровностей глубиной до 3 мм. Работы начинают с разбивки поверхности и определения местоположения стыков наклеиваемых листов. Листы пластика раскраивают электропилой (рис. 6.3), кромки отделывают и подгоняют по размерам рубанком. На поверхность под облицовку и тыльные стороны заготовленных листов за сутки до наклейки наносят пластмассовым или деревянным шпателем слой мастики толщиной не более 1 мм равномерно по всей площади. За 20–30 мин до наклейки тыльные стороны листов и стены промазывают вторично очень тонким слоем клея и выдерживают до "отлипа". Наклейку листов начинают от одного из углов помещения. Лист приставляют к стене и с силой притирают его сухой тряпкой, сначала посередине, а затем остальную часть листа от средней полосы вправо и влево к его краям, после чего вдоль кромок по периметру. Между наклеенными листами оставляют зазоры 5–20 мм. Пятна клея и грязь на лицевой стороне пластика немедленно удаляют с помощью ацетона. Швы после окончания работ в комнате либо окрашивают водоэмульсионными красками, либо заклеивают поливинилхлоридной безосновной пленкой на мастике КН-2, либо закрывают металлическими, деревянными или декоративными пластмассовыми раскладками, которые нарезают по длине "на ус" по месту установки.

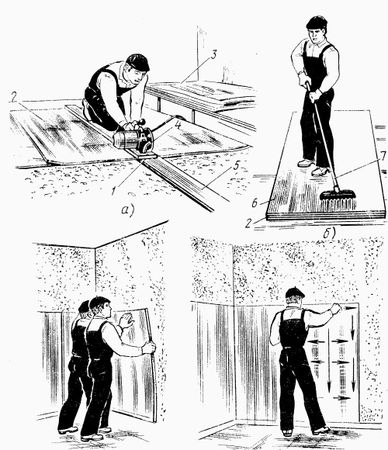

Рис. 6.3. Облицовка стен бумажно-слоистым пластиком:
а – раскрой листов; б – нанесение мастики на тыльную сторону листов; в – наклеивание листов; г – притирка листов к основанию; 1 – направляющая планка; 2 – раскраивающие листы; 3 – пачка листов для раскроя; 4 – электропила; 5 – подкладка; 6 – слой мастики; 7 – шпатель (стрелки показывают направление притирки наклеиваемого листа)
При облицовывании кирпичных или шероховатых бетонных стен листы бумажно-слоистого пластика крепят к деревянному каркасу. Каркас состоит из досок хвойных пород древесины. Сначала устанавливают доски сечением 70 × 25 мм горизонтально и пристреливают дюбелями к стене. Сверху доски такого же сечения устанавливают вертикально и крепят к нижнему каркасу шурупами. Если стена имеет ровную поверхность, деревянный каркас выполняют только из вертикальных досок сечением 50 × 25 мм. Шаг верхней доски зависит от ширины листа, но не должен превышать 1000 мм. На стене спортивных залов доски устанавливают на расстоянии 300–400 мм одна от другой на высоту до 1500 мм и на расстоянии 600–700 мм на высоту более 1500 мм. В раскроенных листах предварительно просверливают отверстия диаметром несколько большим, чем диаметр гвоздей или шурупов. Швы между листами пластика закрывают металлическими, деревянными или пластмассовыми раскладками.
Установку листов с помощью профилированных раскладок выполняют после их крепления шурупами к деревянным пробкам, заделанным в стену. Вначале закрепляют горизонтальную и вертикальную раскладки, выверенные по отвесу и уровню. Затем устанавливают 1-й лист пластика и закрепляют вертикальной раскладкой с зазором 3–4 мм. Для уменьшения деформаций облицовываемых поверхностей середину листов пластика, закрепленных раскладками, приклеивают клеем или мастикой.
Облицовка из полипропиленовых и винипластовых листов . Полипропиленовые листы применяют в общественных, административных и промышленных зданиях, а листовой винипласт – только в промышленных зданиях, где на стены воздействуют различные кислоты и щелочи. Полипропиленовые листы имеют длину 1600–2000, ширину 800–1200 и толщину 1,5–4 мм, а размеры листов винипласта – соответственно 1300, 500 и 1–2 мм.
Листы обоих видов крепят к стенам бутилметакрилатным клеем БМК-5 или его сополимером с мастиками КН-2 или КН-3. Основание под облицовку готовят так же, как и под облицовку листами бумажно-слоистого пластика. На подготовленное основание клей наносят отдельными точками на расстоянии 200–300 мм одна от другой, толщиной слоя не более 1,5 мм, а по периметру листа клей наносят сплошной полосой шириной 30–40 мм. Не позже чем через 7–12 мин по заранее вынесенным отметкам на стене устанавливают листы, которые с силой прижимают к стене с помощью резинового валика. Между листами оставляют зазор 5–10 мм, который в дальнейшем закрывают декоративной пластмассовой раскладкой, цвет которой должен соответствовать цвету листов. Раскладку крепят также клеем БМК-5.
Облицовка из листов стеклопластика . Стеклопластик используют для декоративной отделки стен в общественных и промышленных зданиях, который благодаря наличию стекловолокнистого наполнителя с различной структурой имеет красивый внешний вид. Листы имеют длину 1000–6000, ширину до 800 и толщину 1,5–3 мм. Чаще всего применяют стеклопластик СПВ-Л.
Листы крепят к деревянным рейкам или металлическим уголкам гвоздями, шурупами или болтами. Деревянные рейки сечением 50 × 30 мм заранее закрепляют на шурупах к облицовываемой поверхности стены. Если стена не "гвоздится", то рейки прибивают к деревянным пробкам, поставленным на гипсовом растворе. Металлические уголки прикрепляют к металлическим закладным деталям или каркасу электросваркой. В уголках заранее просверливают отверстия с шагом 200–300 мм и диаметром на 0,5–1 мм больше диаметра болтов. Деревянные рейки и металлические уголки устанавливают один от другого на расстоянии, равном ширине листа, но не более 1000 мм.
Листы стеклопластика устанавливают по предварительно нанесенным на стены горизонтальным и вертикальным отметкам так, чтобы имеющиеся на листах рифления или рисунок совпали по всей облицовываемой поверхности. Шурупы и болты закручивают с таким усилием, чтобы не было шатания листов. Затем стыки листов закрывают металлическими раскладками, расположение которых должно быть строго вертикальным, без зазоров в стыках, и крепят их на шурупах или болтах на расстоянии 800–1000 мм один от другого.
Облицовка из полиэтиленовых листов с анкерными ребрами . Ее применяют для стен таких помещений, где требуется водонепроницаемость и химическая стойкость железобетонных конструкций. Полиэтиленовые листы имеют ширину 1884 мм. Длина листов обусловливается заказом. Количество ребер составляет 8 шт. на каждые 300 мм ширины листа. Высота анкерных ребер составляет 6–12 мм.
Полиэтиленовые листы крепят на полимерцементно-песчаной мастике. Основание очищают от пыли и грязи и огрунтовывают 8 %-ным раствором поливинилацетатной дисперсии. Затем на стену наносят слой мастики толщиной 8– 15 мм. В нанесенный слой мастики вдавливают анкерные ребра полиэтиленовых листов постукиванием деревянным молотком с резиновой прокладкой. Полное погружение анкерных ребер в мастику определяют по изменению звука при ударах молотком (звук делается более глухим).
