Облицовка из декоративных панелей с рельефной или гладкой фактурой . Панели применяют для отделки стен в общественных зданиях. Они представляют собой гипсовые обшивные листы (гипсовая сухая штукатурка) длиной 2500, 2700, 3000 и 3300 мм и шириной 1200 и 1300 мм, закрепленные с помощью гвоздей и шурупов на жестком деревянном подрамнике. Толщина панелей без деревянных реек 10 или 12 мм. Лицевую поверхность панели обрабатывают синтетической краской, на которую наносят декоративную крошку из мрамора, гранита или других пород фракции 2,5–5 мм с последующим закреплением ее кремнийорганическим лаком. Кроме фактурной отделки лицевые поверхности панелей оклеивают моющимися обоями или другим декоративным материалом таким образом, чтобы кромки материала заходили на тыльную сторону панели на 30–50 мм. Вместо гипсовых обшивочных листов основу конструкции панели могут составлять древесно-стружечные плиты марок П-1 и П-3.
Декоративные панели монтируют по деревянному каркасу, установленному так же, как и при облицовывании стен листами бумажно-слоистого пластика. К каркасу панели крепят с помощью фанерных накладок размером 100 × 30 мм, прикрепляемых к их тыльной стороне на шурупах по 4 шт. на каждой панели. Панели монтируют вплотную одна к другой или с уширенными швами, которые разделывают деревянными или пластмассовыми раскладками. По контуру пола помещений устанавливают плинтусы, прикрывающие нижний зазор панелей.
Облицовка панелями, отделанными шпоном из ценных пород древесины . Деревянные панели, отделанные шпоном, имеют размеры 500–800 мм по ширине и 2000–2500 мм по высоте и служат для облицовки стен общественных зданий. В качестве основания панели используют древесно-стружечные плиты толщиной 12–19 мм. Наклеивают шпон с помощью водостойких синтетических клеев типа меламиновых или резорциновых при горячем прессовании.
Панели крепят к ранее установленному и выверенному деревянному каркасу, выполненному так же, как и при облицовывании поверхностей декоративными панелями. Их стыкуют и крепят по различным схемам независимо от того, какова конфигурация ее боковых граней. Крепление панелей производят гвоздями длиной 40 и диаметром 1,6–1,8 мм или шурупами. Гвозди располагают через каждые 300–400 мм. В щель, образованную зазором и пазами двух смежных панелей, заводят деревянную или пластмассовую шпонку, а в стыке двух смежных панелей, где две четверти образовали паз, крепят на шурупах деревянные или пластмассовые раскладки. Стена, отделанная панелями, должна иметь правильные геометрические стыки и ровную поверхность облицовки. На поверхности панелей не должно быть пятен клея.
Облицовка из панелей, окрашенных силикатовермикулитом . Они применяются для отделки стен общественных зданий. Панели изготовляют из гипсовых обшивочных листов в приобъектных мастерских. При изготовлении панелей листы нарезают по требуемым размерам и крепят гвоздями или шурупами к жесткому деревянному подрамнику. На лицевую сторону панели наносят раствор жидкого калийного стекла с каолином в соотношении 10: 3 по объему. Компоненты раствора перемешивают до получения однородной массы. Наполнителем декоративного слоя служат мелкие фракции вермикулита размером 2–3 мм.
Панели крепят к деревянному каркасу, который предварительно закрепляют к деревянным пробкам в стене. Панели навешивают на горизонтальные рейки каркаса посредством деревянного клинообразного зуба, который расположен на подрамнике. В отдельных местах панели дополнительно закрепляют к каркасу гвоздями, которые забивают у края панели таким образом, чтобы в дальнейшем головки гвоздей закрывались раскладками. Кроме раскладок стык панелей отделывают под руст, используя синтетические шпаклевки и краски. Цвет руста должен соответствовать цвету декоративной панели. Все панели в одном помещении должны быть одного цвета и оттенка.
Облицовка из листов стекловермикулита . Листы стекловермикулита применяют для декоративной отделки стен общественных зданий. Подосновой этого облицовочного материала служит витринное стекло. Его раскраивают по заданным размерам и на поверхность наносят полиэфирную смолу ПН-1 и ПН-3. На свеженанесенный слой смолы рассыпают тонким слоем вспученный вермикулит. Через сутки на покрытую вермикулитом поверхность наносят битумный лак, который закрепляет вермикулит и создает черный фон листа. Чтобы получить фон другого цвета, вместо битумного лака используют нитроэмаль требуемого цвета.
Листы стекловермикулита изготовляют шириной 300–1000 и высотой 1000–3000 мм. Крепят их металлическими уголками-косынками к деревянному каркасу.
Облицовка из листов "Полидекор". Листы с рельефным рисунком используют для отделки стен общественных зданий. Их изготовляют из жесткого поливинилхлорида методом прессования размерами 1850 × 955 × 0,6 и 1810 × 915 × 0,6 мм. Лицевая поверхность представляет собой фигурные решетки или розетки и имитирует цвет и фактуру древесины, металла.
Поверхности, отделываемые поливинилхлоридными материалами, должны иметь влажность не более 8 % для штукатурок и не более 4 % для бетона. Крепят листы на мастиках КН-2, КН-3 или на клее 88-Н. Подготовленную под облицовку поверхность стены огрунтовывают тем же материалом, которым будут клеить листы.
Огрунтовку выдерживают до "отлипа". Затем на тыльную сторону листов наносят мастику шпателем, а клей – кистью в тех местах, где листы соприкасаются со стеной. Через 15–20 мин после нанесения клея листы приклеивают к стене, оставляя русты или соединяя кромки встык или внахлест. Стыки между листами зашпаклевывают цветной шпаклевкой или перекрывают раскладками из дерева или синтетических материалов, которые крепят на клею или на шурупах. Снизу вдоль стены облицовку прижимают плинтусами, а вверху крепят раскладку.
Облицовка из декоративных панелей "Полиформ". Панели предназначены для отделки стен в кабинетах, холлах и других помещениях культурно-бытовых и административных зданий. Они представляют собой квадратные полистирольные плиты размером 600 × 500 × 10 мм с декоративной рельефной поверхностью. По всем четырем кромкам панелей расположены приливы с отверстием в центре, служащим для крепления панелей гвоздями или шурупами.
При отделке стен панели крепят к заранее закрепленным на облицовываемой поверхности деревянным рейкам сечением 50 × 25 мм. Рейки крепят на шурупах или гвоздях непосредственно к стене или к деревянным пробкам, поставленным на гипсовом растворе, либо к пластмассовым дюбелям. Деревянные рейки устанавливают на расстоянии 50 см по центрам одна от другой в соответствии с размерами панелей. При этом тщательно контролируют вертикальность реек. Поверхность стен облицовывают панелями от середины к углам помещения. Между приливами закрепленной шурупами панели "Полиформ" вводят лапки следующей панели, которую плотно прижимают к закрепленной, и с противоположной стороны крепят к деревянным рейкам также шурупами. Облицованные поверхности перед сдачей в эксплуатацию подвергают влажной очистке с применением слабых мыльных растворов.
Облицовка из полистирольных плиток . Плитки используют для отделки внутренних стен и перегородок в помещениях жилых, общественных и производственных зданий. Они устойчивы к воздействию кислот и щелочей, что позволяет применять их для защиты строительных конструкций от коррозионной среды в промышленных зданиях. Плитки выпускают различных цветов, однотонные, мраморовидные и различных размеров: квадратные – 100 × 100 × 1,25 и 150 × 150 × 1,35 мм; фризовые – 100 × 20 × 1,25 мм; 150 × 20 × 1,35 и 150 × 50 × 1,35 мм (сдвоенные с ложным швом). Их приклеивают канифольной, перхлорвиниловой, инден-кумароновой, карбинольной, цементно-полистирольной мастиками. Перед приклеиванием плитки сухую подготовленную поверхность огрунтовывают мастикой, предназначенной для наклеивания плиток, слоем толщиной до 1 мм. Одновременно мастику наносят и на тыльную поверхность плиток до уровня ее бортика. Подсушив слой мастики в течение 5 мин, плитку плотно прижимают к стене, чтобы ее бортик полностью прилегал к грунтовочному слою основания. Выступившую через швы мастику немедленно удаляют лезвием ножа, а поверхность плитки протирают. Оставшиеся следы мастики смывают скипидаром или керосином. Толщина швов между плитками не должна превышать 0,5 мм.
Полистирольные плитки наклеивают горизонтальными рядами (снизу вверх или сверху вниз) или вертикальными рядами (справа налево или наоборот). При облицовывании контролируют прямолинейность швов по горизонтали и вертикали. Поверхность должна быть ровной, без бугров и впадин.
Облицовка из фенолитовых плиток . Ее применяют для отделки стен производственных цехов, лабораторий, а также общественных и жилых зданий. Плитки имеют размеры 100 × 100 × 1,5 и 150 × 150 × 1,5 мм; они водостойки, паронепроницаемы и имеют различную расцветку.
При облицовывании стен плитки крепят по выровненному, сухому, чистому основанию мочевиноформальдегидным клеем К-17 или горячей битумной мастикой. На поверхность стены наносят разбивочные оси по уровню и отвесу и, начиная от угла помещения, размечают ряды плиток. Затем на стену наносят металлическим шпателем клей захваткой, равной не более 5 горизонтальных рядов, и прижимают плитки постукиванием деревянным молотком с резиновой прокладкой. После приклеивания этих рядов плиток клей наносят на следующую захватку. Горячую битумную мастику наносят малыми захватками, равными не более 2–3 горизонтальным рядам плиток. Сразу после нанесения мастики к ней прижимают без постукивания фенолитовые плитки, удерживая в прижатом состоянии 1–2 мин, пока несколько не остынет горячая битумная мастика.
Облицовка из поливинилхлоридных плиток . Она применяется в общественных и промышленных зданиях. Плитки изготовляют различного цвета, их лицевая поверхность может имитировать мрамор или ткань. Размеры плиток – 100 × 100; 150 × 150 и 150 × 200 мм с толщиной 2–4 мм. Перед облицовыванием стен плитки выдерживают в помещении при температуре воздуха не менее 15 °C в течение 2 суток.
В углу помещения на выровненную и обеспыленную поверхность стены наносят вертикальную и горизонтальную оси и от точки пересечения начинают наклеивать плитки на мастике КН-2 или КН-3, которую наносят на поверхность стены зубчатым шпателем, обеспечивающим толщину слоя 0,5 мм, и выдерживают до "отлипа". Если материал стены пористый, мастику наносят за два раза, причем 2-й слой наносят после высыхания 1-го с интервалом через 3–6 ч. При облицовывании на тыльную сторону плиток наносят мастику слоем толщиной 0,2 мм и через 15–20 мин их приклеивают к стене, начиная с угла помещения от разбивочной оси в одном направлении. Обрезанные плитки располагаются в одном углу помещения. Зазоры и уступы между смежными плитками не допускаются.
Облицовка из синтетических реек . Для облицовывания внутренних стен, перегородок, прямоугольных колонн, фрамуг и декоративных сооружений используют жалюзийные, коробчатые и шиферные рейки (рис. 6.4). Рейки бывают разных цветов и имеют длину 2000, 2500, 3000 мм; ширину 50–200 и толщину 14–29 мм. Перед началом облицовочных работ рейки выдерживают не менее 2 дней в помещении с температурой воздуха 15–18 °C. При облицовывании стен и колонн одну рейку вставляют в паз другой. Крепят рейки шурупами или гвоздями к ранее установленному деревянному каркасу или с помощью мастик КН-2 или КН-3 на предварительно выровненную поверхность стены. Деревянный каркас монтируют к стене так же, как и при облицовывании стен листами бумажно-слоистого пластика. При этом верхний брусок каркаса располагают ниже плоскости потолка на 10 см, а нижний брусок – выше уровня покрытий пола на 10 см. Плинтусы крепят к деревянному каркасу до установки реек, которые опираются на плинтус.

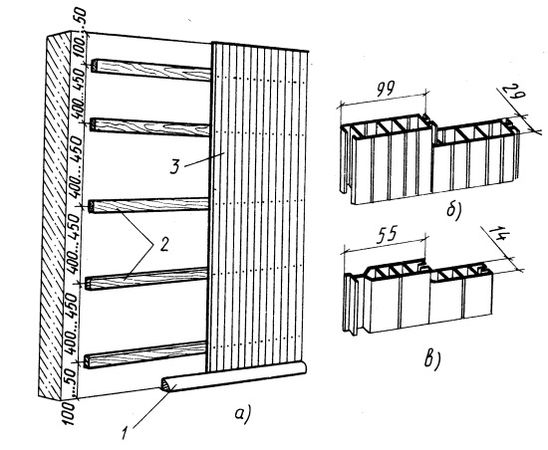

Рис. 6.4. Облицовка стен поливинилхлоридной рейкой:
а – фрагмент облицовки; б – сопряжение коробчатых реек; в – то же, жалюзийных; 1 – плинтус; 2 – бруски каркаса; 3 – облицовка из поливинилхлоридных реек
Рейки подбирают по цвету и оттенку в щиты, после чего их обрезают пилой, устанавливают и закрепляют на деревянном каркасе. Гвозди забивают непосредственно в рейку, а шурупы ввинчивают в заранее просверленные отверстия. При наклейке на мастике рейки также подбирают в щиты площадью от 1 до 5 кв. м и обрезают пилой. На тыльную поверхность щита и облицовываемую поверхность стены тонким слоем наносят мастику. После 20–30 мин выдержки подготовленный щит подносят к стене и прижимают к ней без перекосов. Затем каждую рейку с силой притирают сухой тряпкой. В местах наращивания щитов по высоте приклеивают поперечную рейку. Стены, облицованные рейками, не должны иметь бугров и перекосов, а также мест, где одна рейка не вошла в паз другой.
Кроме поливинилхлоридных реек в качестве облицовки применяют также панели-рейки шириной 200–450 мм и длиной, равной высоте помещения. Панели-рейки изготовляют из полос, нарезанных из гипсовых обшивочных листов, на которые наклеивают различными синтетическими клеями полосы облицовочного материала "Винистен". При облицовывании стен панели-рейки наклеивают полимерцементными или гипсополимерцементными мастиками. Стыки между панелями-рейками обрабатывают мастикой под руст или закрывают раскладками.
Облицовка синтетическим шнуром . Для отделки колонн в общественных зданиях используют поливинилхлоридный шнур круглого сечения диаметром 5–8 мм или полукруглого сечения. Шнур имеет различную расцветку, гладкую или мелкорифленную поверхность. Шнур должен быть эластичен и не давать трещин при наматывании на металлический цилиндр диаметром 60 мм, а также растягиваться более чем на 10 %.
Перед облицовыванием поверхность колонн очищают от пыли и грязи и на нее деревянным или пластмассовым шпателем наносят тонкий равномерный слой мастики КН-2 или КН-3. После 1–2 ч выдержки в нижней части колонны закрепляют конец шнура. Шнур наматывают снизу вверх с усилием 10–15 Н. При намотке каждый виток шнура плотно прижимают к предыдущему и к поверхности колонны, периодически простукивая деревянным молотком с резиновой прокладкой. Стыкование шнура производят "на ус" с закреплением концов металлическими скобками. Попавшую на шнур мастику удаляют ветошью. Колонна, облицованная поливинилхлоридным шнуром, должна иметь равномерную намотку без пропусков и обрывов.
Облицовка погонажными изделиями . Погонажные изделия представляют собой цветные длинномерные гибкие, эластичные, полужесткие или жесткие элементы различного назначения, имеющие по всей длине постоянный профиль поперечного сечения. В качестве исходного сырья для изготовления погонажных изделий применяют поливинилхлорид, полиметилметакрилат, полистирол и др. Погонажные изделия, применяемые при отделочных работах, по назначению можно разделить на три группы: декоративно-отделочные конструкционные; декоративно-функциональные для перекрытия швов и стыков, а также для придания изделиям законченного вида; декоративно-защитные накладки и обтягивающие профили.
К первой группе погонажных изделий относятся цветные поливинилхлоридные жалюзийные, коробчатые и шиферные рейки, трубы, различные направляющие полозки для раздвижных элементов конструкций, оконные и дверные обвязки, горбыльки, штапики, подоконные сливы, используемые как конструкции; поливинилхлоридные шнуры круглого и полукруглого сечения для декоративной отделки элементов зданий.
Во вторую группу погонажных изделий входят плинтусы, порожки, полосовые накладки и уголки для обработки стыков облицовочных материалов, оконные и дверные наличники, нащельники и др.
Третью группу составляют изделия, применяемые как декоративно-защитные: накладки на проступи, уголки на ступени; накладки для защиты углов стен и колонн; торцовые раскладки для дверных полотен и другого оборудования; обтягивающие профили металлических и деревянных конструкций.
Перед началом работ погонажные изделия, которые поступают на стройку в бухтах или комплектами по цвету и размерам, окончательно комплектуют и раскрывают непосредственно на месте. Устанавливают погонажные изделия в зависимости от их конструкции и назначения на клеях и мастиках; на шурупах и
винтах; с помощью вспомогательного крепежа; за счет подогрева. Соединяют погонажные изделия между собой встык, при этом стыки могут быть выполнены под прямым углом или наклонно под углом 45° – "на ус", оставаться открытыми или быть сваренными.
На клеях и мастиках устанавливают изделия всех групп, которые являются самонесущими, т. е. несут собственный вес. При этом клеи и мастики наносят тонким слоем на тыльную сторону погонажного изделия и на подготовленную поверхность в местах установки. После того как из клеевого состава улетучится избыток растворителя, изделие прижимают к месту установки, простукивая для предотвращения зазора. Для более плотного прилегания погонажного изделия к месту установки его предварительно подогревают.
С помощью винтов и шурупов устанавливают погонажные изделия, которые впоследствии должны сопротивляться определенным нагрузкам. Это в основном раскладки для крепления облицовочных изделий, которые крепят непосредственно к стенам, каркасам и пробкам, заложенным в конструкции при их изготовлении или установленным после специальной разметки.
С помощью вспомогательных крепежных профилей крепят объемные погонажные изделия, некоторые виды наличников для дверей, нащельники для ванн, оконные профили, которые состоят из двух элементов – основного и вспомогательного. Вспомогательные крепежные профили крепят к основанию стен или перегородок на клеях, мастиках, гвоздях или шурупах, а затем на них надевают предварительно подогретые основные элементы погонажного изделия.
Для разогрева изделий применяют баки с горячей водой, имеющей температуру 60–80 °C (с электронагревом); нагревательные аппараты, через которые протягивают погонажное изделие, осуществляя разогрев за счет контакта с элементами, нагретыми до температуры 80 °C, или горячим воздухом (типа фенов).
Сваривают погонажные изделия для обеспечения прочности и герметичности стыкового соединения. Осуществляют сварку термоконтактным, газопламенным и химическим методами.
6.4. Наружная облицовка
Основным материалом для облицовки стен служат керамические изделия в виде плиток и закладных керамических плит, получаемые обжигом различных глин.
Керамические плитки крепят к наружным конструкциям, главным образом с помощью цементно-песчаного раствора состава 1: 3 или 1: 4. Швы между плитками облегчают диффузию паров через наружную стену и исключают образование конденсата, поэтому площадь поверхности швов должна составлять 5–10 % всей площади облицовки, что практически обеспечивается при ширине швов 2–10 мм.
Облицовка наружных стен здания керамической плиткой должна выполняться при температурах 5 °C и выше и после того, как постоянная нагрузка на стены достигнет не менее 85 % проектной.
Раствор для крепления плиток наносят как на облицовываемую поверхность, так и на обратную сторону плиток, которые предварительно очищают и увлажняют.
Плитки втапливают в раствор путем постукивания рукояткой кельмы по лицевой стороне плиток.
