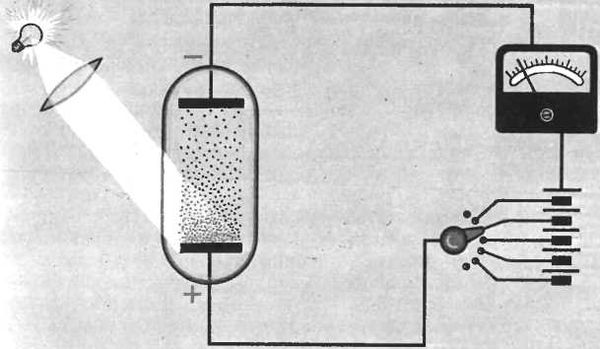

Схема опыта с явлением фотоэффекта: 1 - на анод подано положительное напряжение, прибор показывает, что в цепи протекает достаточно сильный ток; 2 - на анод подано отрицательное напряжение; ток очень мал.
Продолжая наш опыт, варьируя условия его проведения, обнаружим, что для протекания тока вовсе не нужно освещать весь фотоэлемент. Для этого достаточно направить лучи света только на катод, а точнее - на ту его поверхность, которая обращена к аноду. Более того, если мы будем освещать только анод, а катод оставим в темноте, то стрелка прибора останется на нуле.
Но в чем различие между катодом и анодом? В нашем опыте они совершенно одинаковы по форме, по размеру, выполнены из одного и того же металла. Только в одном они отличаются друг от друга: к аноду присоединен положительный полюс батареи, а к катоду - отрицательный. Следовательно, хотя электроды одинаковы, ток протекает, только когда освещен катод. Но ведь, если мы поменяем включение батареи на противоположное, бывший катод превратится в анод, а бывший анод - в катод? И, следовательно, освещая бывший анод, мы вновь получим ток? Да, будет именно так, как мы предполагаем.
Теперь приостановим временно наши опыты и обдумаем полученные результаты.
Итак, мы установили следующие важные факты:
1. Свет, падая на катод, вызывает протекание тока через фотоэлемент.
2. Ток через фотоэлемент протекает только в одном направлении - от катода к аноду (имеется в виду истинное, а не условное направление).
3. Сила тока тем больше, чем больше падает света на катод.
Для того чтобы объяснить эти факты, то есть подвести под них теоретическую базу, следует вспомнить три других хорошо известных науке факта:
1. Элементы входят в состав любого вещества. Они удерживаются в нем благодаря особым силам притяжения, действующим на электроны.
2. Электроны имеют отрицательный заряд.
3. Одноименные электрические заряды отталкиваются, а разноименные - притягиваются.
Зная все это, мы уже сможем понять процессы, происходящие при фотоэффекте.
В самом деле, поскольку точно установлено, что ток через фотоэлемент идет от катода к аноду, иными словами - от минуса к плюсу, можно считать, что носителями тока являются электроны.
Но откуда они берутся?
Наши исследования показывают, что ток протекает лишь при освещении катода светом. Значит, свет так воздействует на катод, что он начинает испускать электроны. Причем электронная эмиссия (испускание электронов) тем больше, чем больше света падает на катод.
Каким же образом свет, взаимодействуя с веществом, заставляет его выпускать "плененные" им электроны?
Брошенный вверх камень летит тем выше, чем большая скорость, чем большая энергия была придана ему при броске. Но как бы высоко он ни залетал, ему всегда приходится вернуться на Землю: сила земного тяготения заставит его сделать это. Однако мы знаем, что если какому-либо телу (пока только ракете, если не считать элементарных частиц, разгоняемых в ускорителях) придать скорость порядка 8000 метров в секунду, а следовательно, и соответствующую энергию, оно уже не возвратится на Землю, а станет ее спутником. Если же начальная скорость тела превысит 11 200 метров в секунду, то тело и вовсе выйдет за пределы земного тяготения.
Нечто подобное происходит и с электронами. Свет, проникая в вещество, отдает находящимся в нем электронам свою энергию. Эта дополнительная энергия повышает скорость движения электронов. Если новая скорость превысит определенную для данного вещества величину, а движение электрона будет направлено из вещества вовне, он покинет вещество и "взлетит" над его поверхностью. Чем большую энергию получил электрон от световых лучей, тем большей окажется его новая скорость и тем дальше он отлетит от катода в сторону анода.
Говорят, что знаменитый немецкий астроном Иоганн Кеплер (1571–1630) не смог бы установить законов движения планет, если бы наблюдения, проведенные датским астрономом Тихо Браге и им самим, были выполнены более точно. К счастью (как это ни странно), инструменты, имевшиеся в распоряжении обоих ученых, не достигли еще такой степени совершенства, чтобы можно было заметить нерегулярности в движении планет, которые в те времена могли бы ввести ученых в заблуждение и воспрепятствовать открытию важнейших законов.
В опыте с фотоэлементами мы тоже воспользовались довольно нечувствительным прибором. Поменяв полярность включения батареи, мы не обнаруживали тока и на этом основании считали, что его вовсе нет, и благодаря этому сделали очень важные выводы. Однако фактически это неверно. Мы не обнаруживали тока лишь потому, что он становился слишком малым и грубый прибор не мог его измерить.
Повторим эксперимент снова, но на этот раз применим прибор с очень высокой чувствительностью. Катодом будем считать тот электрод, на который падают лучи света, хотя к нему и присоединен положительный полюс батареи. Включим установку и, наблюдая за показаниями прибора, будем убавлять напряжение, подаваемое на фотоэлемент. Напряжение будем измерять обычным вольтметром.
Если в начале опыта оно составляет минус 10–20 вольт, то и с помощью самого чувствительного прибора мы не обнаружим тока. Но, когда отрицательное напряжение понизится до единиц вольт, стрелка прибора, измеряющего ток, отклонится от нуля. Причем мы обнаружим, что электроны движутся к аноду, на который подано отрицательное напряжение. Чем меньшим по абсолютной величине будет отрицательное напряжение, тем большим будет ток.
Для объяснения этого не совсем обычного факта стоит вспомнить о поведении брошенного вверх камня. Уже отмечалось, что камень летит тем выше, чем больше его начальная скорость, чем больший у него запас энергии. Но какова бы ни была начальная скорость, если только она не превышает 8000 метров в секунду, камень обязательно вернется на Землю. Но что случилось бы с ним, если бы на некотором, сравнительно небольшом расстоянии от Земли вдруг появилось огромное небесное тело?
В этом случае камень мог бы не вернуться обратно и при значительно меньших начальных скоростях. На этот раз его судьба зависела бы не только от силы притяжения к Земле, но и от силы тяготения нового небесного тела. Чем больше была бы эта сила, тем меньшую начальную скорость требовалось бы придать камню, чтобы он навсегда покинул Землю.
Предположим, что новое небесное тело не притягивает к себе брошенных вверх камней, а, наоборот, отталкивает. Может ли в таком случае камень достигнуть его поверхности? Да, может. Для того чтобы он преодолел подобный барьер, то есть фактически совершил необходимую работу против сил отталкивания, ему в начале полета должна быть сообщена необходимая энергия, или, что то же самое, необходимая начальная скорость.
В этом умозрительном опыте мы сделали совершенно фантастическое предположение о существовании близкого к Земле небесного тела, которое к тому же не притягивает, а отталкивает приближающиеся к нему тела. Подобные фантастические предположения, конечно, не стоит делать из прихоти, но, если они могут принести пользу, физики не колеблясь делают их. В нашем случае польза заключается в том, что мы в довольно наглядной форме проследили процессы, очень близкие к тем, которые действительно имеют место в фотоэлементе.
В самом деле, подавая отрицательное напряжение на анод, мы тормозим вылетевшие из катода электроны, заставляем их повернуть назад. И, наоборот, поступая "законно" - подавая на анод положительное напряжение, - помогаем электронам покинуть катод.
Если, начав от нуля, постепенно увеличивать положительное напряжение, ток, протекающий через фотоэлемент, будет возрастать даже и в том случае, когда на катод падает неизменный по величине световой поток. Это происходит потому, что с ростом положительного напряжения растет сила притяжения электронов к аноду, и его поверхности могут достигать электроны со все меньшими начальными скоростями. Однако ток не будет возрастать беспредельно. При некотором напряжении он достигнет максимума и далее уже не изменится, как бы мы ни увеличивали напряжение. Это и понятно: сила притяжения к аноду становится столь большой, что даже самые "ленивые" электроны не возвращаются на катод.
Дальнейшее увеличение этой силы не приведет к увеличению тока. Ток, протекающий в этом случае через фотоэлемент, называется током насыщения. Не следует забывать, что его величина, в соответствии с законом Столетова, тем больше, чем больше световой поток, падающий на фотокатод.
Теперь будет нетрудно разобраться и в случае противоположного по знаку включения батареи. Анод при этом будет играть роль отталкивающего небесного тела, и сила отталкивания будет тем больше, чем выше по абсолютной величине отрицательное напряжение. В этом случае анода может достигнуть далеко не всякий электрон. Только самые быстрые, самые энергичные из них преодолеют барьер. С ростом отрицательного напряжения число таких электронов будет неуклонно падать и наконец станет равным нулю - ток через фотоэлемент прекратится.

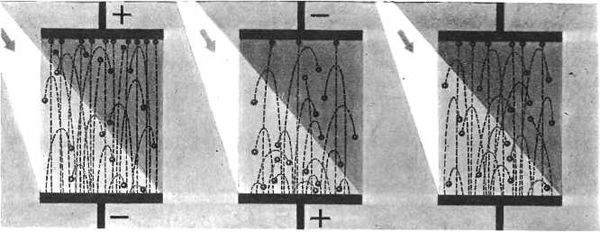

Вылет электронов из металла под воздействием света. Количество вылетевших электронов одинаково, но количество электронов, достигших анода, различно. Самое большое число достигает анода под воздействием положительного напряжения; под воздействием отрицательного напряжения электроны тормозятся, и лишь немногие долетают до анода.
Зная величину отрицательного напряжения между анодом и катодом, физики могут рассчитать начальные скорости, или начальные энергии, тех электронов, которые преодолели силы отталкивания. Эта энергия выражается в специальных единицах - электроновольтах. Так, если электрон преодолел силы отталкивания, которые возникают при разности напряжений между анодом и катодом в 5 вольт, это означает, что его начальная энергия была не ниже 5 электроновольт. Меняя отрицательное напряжение между анодом и катодом и замеряя каждый раз ток, можно легко узнать количество электронов, получивших при данном освещении определенную начальную энергию.
Теперь мы можем подойти к решающему этапу исследования фотоэффекта.
Что произойдет, если фотокатод освещать не белым светом, представляющим собой смесь лучей с различными длинами волн, а монохроматическим, то есть таким, в котором световые волны имеют практически одну и ту же длину?
Мы сами не сумеем провести опыт, отвечающий на подобный вопрос. Для такого опыта требуется очень сложное и дорогое оборудование, какого, конечно, не найти в школьном физическом кабинете. Но это не столь важно, потому что этот опыт проделывался учеными неоднократно.
К тому времени, когда он был проведен впервые, волновая теория света уже около девяноста лет прочно удерживала свои позиции. За эти годы сменилось не одно поколение физиков, и все они не сомневались в ее абсолютной достоверности, так как любые открытия в области оптики всегда удавалось правильно истолковать на основе волновых представлений. Каково же было удивление и даже недоумение ученых, когда они узнали о результатах исследования фотоэффекта при монохроматическом освещении! Они противоречили тому, что до сих пор не вызывало ни у кого сомнения.
Прежде всего оказалось, что свет не всякой длины волны выбивает электроны из фотокатода. Электроны покидали его тем охотнее, чем короче была волна падающего света.
Подавая на анод фотоэлемента отрицательное напряжение разной величины, удалось выяснить, что энергия вылетевших электронов, а следовательно, и их начальная скорость, остается неизменной при изменении интенсивности света и зависит только от длины волны. Чем больше синели лучи света, то есть чем короче была волна падающего света, тем большим нужно было устанавливать отрицательное напряжение на аноде, при котором полностью прекращался фототок. И, наоборот, чем длиннее были волны падающего света, тем меньшей оказывалась энергия освободившихся электронов. Более того, когда длина волны падающего света возрастала до некоторой величины, фотоэффект прекращался, как бы ни увеличивали при этом поток падающего света, как бы ни повышали положительное напряжение на аноде. Предельная длина волны, при которой прекращается фотоэффект, называется красной границей фотоэффекта. Она различна для разных веществ. Пришлось немало потрудиться, для того чтобы повысить красную границу, отодвинуть ее дальше, в область длинных световых волн. В наши дни созданы такие типы фотокатодов, которые имеют красную границу на длине волны 1,2–1,6 микрона.
На основании волновой теории следовало, что энергия выбитых светом электронов должна возрастать при увеличении светового потока. Опыт же показывает иное: при увеличении светового потока растет не энергия выбитых из фотокатода электронов, а их число. Энергия покинувших фотокатод электронов становится тем большей, чем короче длина волны падающего света.
Открыв фотоэффект, ученые вновь оказались вынужденными обратиться к основам физической оптики, искать ответа на самый главный вопрос: "Что же такое свет?"
Вместо паузы
Перед окончанием главы сделаем небольшую передышку, оглянемся на прочитанное и вспомним главное из того, что нам стало известным о свете.
1. Развитие оптики до Ньютона.
На этом этапе еще не было создано сколько-нибудь достоверных теорий света. Не было накоплено и достаточного количества фактов, хотя уже были созданы такие оптические приборы, как линзы, вогнутые зеркала и даже микроскопы и телескопы.
Гримальди опубликовал свой труд, в котором не было сформулировано глубоких теоретических положений, но зато впервые, в очень приближенной форме, были упомянуты явления дифракции и интерференции.
2. Ньютон.
Его работы явились целой эпохой в оптике. Он открыл новые факты и на основании их сформулировал очень важные законы оптики и создал первую подлинно научную теорию света. В соответствии с этой теорией, свет представляет собой частицы материи особого рода - корпускулы.
Эта теория достаточно хорошо объясняла все известные факты, за исключением явления, открытого самим Ньютоном, называемого кольцом Ньютона (и, конечно, интерференции и дифракции, которых Ньютон не знал).
3. Гюйгенс.
Определение скорости света Рёмером.
Гюйгенс создал свою теорию немногим позже Ньютона. В соответствии с теорией Гюйгенса, свет не является материальным телом, а представляет собой волны, распространяющиеся в материи особого рода - в мировом эфире.
4. Господство корпускулярной теории.
Теория Гюйгенса могла объяснить все известные в то время факты, в частности явление колец Ньютона. Однако после смерти Ньютона и Гюйгенса господствует корпускулярная теория.
5. Господство волновой теории.
В начале 1800-х годов волновая теория одерживает полную победу, объяснив явления интерференции и дифракции. Существование эфира везде признано, хотя ученые не смогли поставить ни одного опыта, который позволял бы непосредственно обнаружить эфир. Главным свидетельством в пользу эфира являлся факт распространения световых волн.
Последние десятилетия XIX и начало XX столетия были отмечены целым рядом важнейших открытий в физике, в частности в оптике.
Теоретические труды Максвелла и опыты Герца позволили установить электромагнитную природу световых волн. Столетов сформулировал законы фотоэффекта. Планк, объясняя законы излучения черного тела, пришел к выводу, что энергия света не излучается непрерывно, а только определенными порциями, зависящими от длины волны излучения. Эти порции он назвал квантами. Дальнейшее изучение фотоэффекта привело к неожиданному открытию: энергия (скорость) фотоэлектрона, выбитого светом из металла, не зависит от интенсивности света, а только от длины волны падающего на фотокатод света. Чем короче волна падающего света, тем больше энергия (скорость) электрона.
Последнее открытие противоречило волновой теории света.
После кризиса
В конце прошлого и начале нашего столетия были сделаны не только перечисленные открытия. В эти годы количество новых фактов, собранных физиками, было особенно велико. Многие новые факты имели не только частное значение, а затрагивали основы наук.
Здесь не стоит перечислять открытия тех времен. Достаточно лишь сказать, что они положили начало современному расцвету физики. Казалось бы, эти открытия должны были вдохновлять ученых на новые, еще более энергичные поиски. И, конечно, так оно и было. Но в то же время все оказывалось очень трудным и сложным.
Новые открытия не укладывались в рамки детально разработанных, проверенных жизнью, признанных всеми теорий - тех теорий, которые многие ученые считали незыблемыми и даже абсолютно верными. И вот на их глазах эти теории рушились. Многие ученые считали, что новые факты не оставляют камня на камне даже от величественного здания классической механики. И некоторые из ученых, видя происходящее, но не умея правильно объяснить его, высказывали даже мнение, что верную теорию вообще невозможно создать, что все и всяческие теории, как бы хороши они ни были, не что иное, как порождение нашего ума, и совершенно не отражают и принципиально не могут правильно отражать явления окружающего нас мира.
Это было "смутное время", и его принято называть кризисом физики.
Когда вы будете изучать книгу В. И. Ленина "Материализм и эмпириокритицизм" и особенно главу "Новейшая революция в естествознании и философский идеализм", вы увидите, сколь глубоким был этот кризис, какой болезненной оказалась ломка старых представлений в сознании многих физиков.
К счастью, все выдающиеся ученые обладают очень важным свойством; его можно назвать одним словом - бесстрашием. Бесстрашием перед фактами, каковы бы они ни были. И это свойство неизбежно приводило большинство из них к правильным выводам, которые помогали им выходить из самых трудных положений и развивать науку. При этом они сознательно, а иногда не отдавая себе отчета, принимали единственно верную философскую основу науки - материализм.
Именно поэтому было преодолено временное смятение, постигшее физиков во время кризиса. И, когда оно осталось позади, стало ясно, что в физике совершилась подлинная революция.
