Глава 7
Береговая оборона или крейсерская война?
Быстрый рост числа британских броненосцев создал реальную опасность для русских прибрежных городов и в первую очередь для столицы империи. Для обороны Петербурга и заодно своих резиденций цари не жалели никаких средств. Финский залив должны были защищать броненосные корабли береговой обороны во взаимодействии с крепостями Кронштадт, Выборг и Свеаборг. Наши броненосные корабли должны были дать бой британскому флоту на минно-артиллерийских позициях Финского залива.
Рассказ о строительстве нашего броненосного флота я начну с артиллерии.
До Крымской войны на вооружении кораблей и береговых крепостей имелись длинноствольные 36-фн (173-мм) пушки с длиной канала до 16 калибров и короткие двухпудовые (245-мм) бомбические пушки с диной канала 11,4 калибра. Первые стреляли сплошными ядрами, а вторые – сферическими бомбами.
В 1851 г. в России были изготовлены первые образцы 60-фн пушек системы Баумгардта, принятые на вооружение уже после Крымской войны. 60-фн пушка № 9 (длинная) имела длину канала 17,6 калибра, а № 2 (короткая) – 15,4 калибра. Эти пушки могли стрелять ядрами, бомбами и картечью. Дальность стрельбы ядром составляла 3,5 км, а бомбой – 3,1 км.
60-фн пушка пробивала на оба борта любой деревянный корабль. Но когда в 1855–1856 гг. на Волковом поле был проведен обстрел английской брони толщиной 114 мм (4,5 дюйма) под углом 19°, то ядра 60-фунтовой пушки на дистанции 213 м (100 сажень) проникали в броню на 60 мм и там застревали, причем чугунные ядра разбивались вдребезги, а железные плющились.
Тогда впервые в русской артиллерии для 60-фн пушек были отлиты стальные ядра. На испытаниях 60-фунтовой пушки № 1 при увеличенном заряде (9,4 кг против штатного в 6,56 кг) на дистанции 213 м стальные ядра насквозь пробивали 114-мм броню, но застревали в деревянной обшивке. Дело в том, что в 1863 г. на Волковом поле был воссоздан целиком кусок борта британского броненосца. Позже там построили еще много макетов отсеков британских кораблей.
Эти опыты показали, что 60-фн пушки даже со стальными ядрами не годятся для борьбы с броненосцами. Тем не менее с начала 60-х годов XIX века 60-фн пушки № 1 и № 2 становятся основным вооружением фрегатов, корветов и клиперов.
Польский кризис 1863 г. и британский шантаж заставили русские Морское и Военное ведомства дать большие заказы на корабельные и береговые орудия германскому фабриканту Альфреду Круппу.
Крупп еще в 1854 г. изготовил первую в мире стальную 12-фн пушку. Замечу, что с конца 1850-х – начала 1860-х годов и в России на уральских заводах началось производство стальных пушек калибра 4-12 фунтов, но большая часть из них шла в брак.
Забегая вперед, скажу, что сотрудничество фирмы Круппа с Россией продолжалось с 1863 по 1914 г. И это было честное и взаимовыгодное партнерство. Автором в архивах были изучены десятки дел о поставках крупповских орудий, и я ни разу не нашел срыва сроков, обманов или мошенничества со стороны Круппа, не в пример заводам Шнейдера, Путиловскому и мелким заводам Привисленского края. Без преувеличения можно сказать, что Крупп создал современную русскую артиллерию, а русские деньги создали империю Круппа.
Именно русские заказы позволили увеличить число рабочих на заводах Круппа между 1862 и 1865 г. г с двух до восьми тысяч человек.
С середины 60-х годов XIX века возникла кооперация между Круппом и Обуховским Сталелитейным заводом (ОСЗ). Создание большинства орудий шло по типовой схеме: проектирование орудий выполнялось русскими офицерами Артиллерийского комитета Главного Артиллерийского управления (АК ГАУ) или Морского Технического комитета (МТК) Морского ведомства. Затем чертежи передавались Круппу, где его инженеры разрабатывали рабочие чертежи и изготавливали опытный образец орудия. Далее инженеры Круппа и русские офицеры производили заводские испытания, и по их результатам вносились в проект изменения. После этого Крупп очень быстро выпускал заказанную партию орудий. Причем параллельно германская документация, а зачастую и полуфабрикаты поступали на ОСЗ, и там еще до сдачи последней крупповской пушки начиналось производство этих орудий.
Замечу, что в большинстве случаев ОСЗ делал пушки лучшего качества, чем заводы Круппа. При необходимости к производству орудий, освоенных фирмой Круппа, подключался и второй русский завод, способный производить тяжелые орудия – Мотовилихинский чугунолитейный завод Горного ведомства. Мотовилиха – это деревня вблизи Перми (ныне в черте города), поэтому завод этот чаще всего называли Пермским. Пермский завод производил орудия не хуже, чем Крупп или Обуховский завод, единственное, что ему не удавалось в течение первых пяти лет, это освоить клиновые крупповские замки, и там ставили поршневые замки французского типа Трель-де-Болье, а позже стали ставить и клиновые замки.
Итак, в 1863 г. Морское ведомство выдало Круппу заказ на 68 гладкоствольных стальных заряжаемых с дула орудий для казематных броненосцев. Впоследствии заказ был уменьшен до 48. (Одновременно Военное ведомство заказало 60 таких же пушек Круппу.)
Первые 8-дм пушки были получены от Круппа в конце 1863 г., к концу 1864 г. было поставлено двадцать восемь 8-дм гладкоствольных пушек, но на суда их не ставили.
В том же 1863 г. для вооружения башенных лодок Морское министерство заказало Круппу двадцать четыре 9-дм пушки. Так как Крупп в то время не брался отливать сплошных стальных орудий такого калибра, было решено изготовить стальной ствол весом 7142 кг и надеть на его казенную часть чугунную оболочку весом 5307 кг. Дно пушки полушарное, камора отсутствовала.
В 1864 г. было поставлено двадцать две 9-дм гладкоствольные пушки Круппа. Девять башенных лодок (кроме "Единорога" и "Смерча") были вооружены 9-дюймовыми гладкоствольными пушками. Остальные 9-дм пушки использовались для опытов, в том числе две были неудачно нарезаны на Ижорском заводе и затем рассверлены до калибра 10,75-дюйма и установлены на лодке "Единорог".
На испытаниях в России 9-дм гладкоствольные пушки при заряде 15,25 кг артиллерийского пороха пробивали стальным ядром 114-мм броню, но застревали в деревянной обшивке, пробив только 6-дюймовый (152,4 мм) слой дерева. Чтобы поджечь обшивку, пробовали стрелять калеными ядрами, но они сплющивались при ударе о броню.
Был вариант переделки 9-дм гладкоствольных пушек в нарезные заряжаемые с дула орудия, нарезав их по разветвляющейся системе. Одно из орудий, предназначавшихся для нарезки по разветвляющейся системе, было решено переделать в заряжающееся с казенной части. Переделка этого 9-дюймового орудия с чугунной оболочкой была произведена на заводе Круппа, где из него после переделки сделали 25 выстрелов и отправили в Россию. В России из него стреляли зарядами 14,33 кг призматического пороха. Вес снаряда составил 122,8 кг. Дальность стрельбы составила 2785 м при угле возвышения 6°. 22 ноября 1866 г. на 410-м выстреле, сделанном в России, пушка разорвалась.
Замечу, что русские Морское и Военное ведомства испытывали и орудия других заводов, в том числе Армстронга, Витворта, Блэкли, Варендорфа, но заказы с 1863 г. делались только Круппу, поскольку его орудия существенно превосходили конкурентов.
Сделав ставку на нарезные орудия, Морское ведомство решило подстраховаться и дало заказ Горному ведомству изготовить на Олонецких заводах двадцать 15-дм чугунных гладкоствольных пушек. Пушки отливались с готовым каналом и охлаждались изнутри. Первая пушка отлита 2 января 1864 г., вторая – 17 января 1864 г.
Первый русский монитор был вооружен 15-дюймовыми орудиями в кампанию 1866 года. В 1867 г. началось перевооружение 15-дюймовыми орудиями остальных мониторов, кроме "Единорога", вооруженного 10,75-дюймовыми пушками. 15-дм пушки также получили башенные лодки "Чародейка" и "Русалка". На вооружении мониторов 15-дм пушки состояли до 1873 г.
15-дм (381-мм) пушка длиной в 11,3 калибра весила 19 656 кг (1200 пудов). Пушка стреляла стальным ядром весом 205 кг и чугунной бомбой весом 165 кг, содержавшей 5 кг черного пороха. В военное время разрешалось стрелять зарядом в 30,7 кг, и ядро при этом имело начальную скорость 361 м/с. При стрельбе стальными ядрами по броневым плитам с дистанции 1800 м 114-мм плита пробивалась насквозь, а в 152-мм плитах делалась выбоина глубиной 127 мм.
Для вооружения башенных судов, в том числе фрегатов "Крейсер" и "Минин", была спроектирована 20-дм (508-мм) пушка весом 45 тонн. Длина ствола ее составляла 9,6 калибра. Пушка испытывалась чугунными полыми бомбами весом 459 кг (вес заряда 53,2 кг, начальная скорость 345 м/с). Баллистические данные у стального ядра должны были быть лучше, но до испытаний его дело не дошло в связи с принятием на вооружение системы нарезных орудий образца 1867 г. Единственный образец 20-дюймовой пушки, изготовленный и испытанный в 1868 г. на Мотовилихинском заводе, так и остался в Перми.
Еще в 1862 г. фирмой Круппа был создан плоский горизонтальный клиновой затвор, который можно считать первым в мире надежным и быстродействующим затвором. А ведь именно неудачная конструкция затворов сдерживала развитие казнозарядной артиллерии. В последующие 3–5 лет Крупп усовершенствовал свой затвор. Новая модификация получила название "цилиндропризматический затвор". Такой тип затвора успешно использовался и в начале ХХ века.
В 1862–1865 гг. Круппом при участии русских офицеров из Артиллерийского комитета ГАУ была создана весьма удачная система нарезов канала ствола казнозарядных орудий, которая у нас первоначально получила название "прусской", а с 1878 г. ее стали именовать системой образца 1867 года (обр. 1867 г.). Тела орудий делались из стали, затворы клиновые системы Круппа. Стрельба велась снарядами длиной в 2–2,8 калибра со свинцовой оболочкой.
Прусская система нарезов мало отличалась от системы нарезов современных артиллерийских орудий и кардинально отличалась от всех других систем нарезов 60-х – 70-х годов XIX века (Армстронга, Блэкли, Витворта и других).
В 1864 г. Морское ведомство решило нарезать по прусской системе 8-дм гладкоствольные пушки, как уже отделанные, длиной в 21 калибр, так и болванки длиной в 21,9 калибра. Из 8-дюймовой пушки обр. 1867 г. были произведены стрельбы по отсеку британского броненосца "Беллерофон". Любопытно, что из-за британской дезинформации наши моряки и инженеры Круппа считали, что борт "Беллерофона" покрыт 8-дюймовой броней, за которой следовала 200–250-мм тиковая подкладка. При стрельбе из 8-дюймовой пушки с расстояния 200 саженей (427 м) снарядом весом 81,9 кг с начальной скоростью 543 м/с и броня, и тиковая подкладка продавливались насквозь. На самом же деле броневой пояс "Беллерофона" имел толщину не 8 дюймов, а 5 дюймов, то есть не 203 мм, а всего лишь 127 мм.
Первые четыре 8-дм нарезные пушки были поставлены Круппом в 1865 г., и 26 таких пушек – в 1866 г. В кампанию 1866 года их поставили на фрегате "Севастополь" (9 пушек), плавбатарее "Не тронь меня" (17), мониторе "Смерч" (2) и фрегате "Ослябя" (1).
В 1868–1869 гг. ОСЗ нарезал 27 гладкоствольных 8-дм пушек Круппа, поставленных в 1864 г. В 1865 г. сухопутная артиллерия передала Морскому ведомству три 8-дм нескрепленные пушки Круппа.
Итого, к 1870 г. Морское ведомство имело пятьдесят одну 8-дм пушку Круппа.
Первые стальные нарезные заряжаемые с казны отечественные пушки были получены Морским ведомством в 1868 г. Это были четыре 6,03-дм пушки. Их в том же году установили на клипер "Всадник", уходивший на Тихий океан.
В марте 1865 г. Крупп предложил переделать 9-дм гладкоствольные пушки, снять чугунную оболочку и заменить ее двумя рядами стальых колец. В конце 1868 г. 19 орудий было отправлено на переделку к Круппу, в следующем году они были возвращены в Россию.
На двадцать две 9-дм скрепленные пушки нового чертежа для флота заказ Круппу был выдан в июле 1868 г.
В 1870 г. Морское ведомство имело 9-дм пушек (кроме пробных): Круппа, переделанных из гладкоствольных – 19; Круппа нового чертежа – 22. Первые находились на фрегате "Князь Пожарский", двухбашенных лодках "Русалка" и "Чародейка", и на одном мониторе, а вторые – на башенных фрегатах.
В ноябре 1876 г. Морское ведомство уступило Военному ведомству двенадцать 9-дм пушек Круппа. Пушки были явно негодные. Так, № 20 была снята с монитора "Стрелец" из-за появившихся трещин.
В начале 1870-х годов по чертежам Круппа началось валовое производство 9-дм пушек обр.1867 г. на Обуховском заводе. К 1879 г. в Морском ведомстве было тридцать 9-дм пушек Круппа и одиннадцать 9-дм пушек ОСЗ.
Первая стальная 11-дм нарезная пушка, заряжаемая с дула, была заказана Круппу в 1863 г. Это орудие было почти готово, когда 21 августа 1864 г. Артком ГАУ решил переделать его в заряжающееся с казенной части. Из-за этого пушка отличалась от последующих серийных пушек Круппа обр. 1867 г. системой скрепления и нарезов, длиной ствола и внешними очертаниями.
Испытания первой 11-дюймовой пушки проводились 16–18 июля 1868 г. на полигоне Круппа. Стрельбы велись снарядами со свинцовой оболочкой весом 225 кг и зарядами 37,5 кг призматического пороха. Средняя начальная скорость снаряда при этом составляла 396 м/с (разброс 387–401 м/с).
В том же году пушка была доставлена в Россию и установлена на Волковом поле, где стреляла по специально построенному отсеку британского броненосца "Геркулес" зарядом 35,1 кг призматического пороха. Первый же снаряд весом 225 кг с дистанции 200 саженей (427 м) пробил насквозь борт центральной части броневого пояса "Геркулеса" (9-дм броню и тиковую подкладку) и улетел далеко в поле. Его насилу нашли, причем снаряд (не снаряженный взрывчатым веществом) не имел повреждений.
Затем заряд 11-дюймовой пушки был уменьшен, чтобы энергия снаряда соответствовала дальности 320 саженей (683 м). И опять борт "Геркулеса" был пробит. Однако при стрельбе с 700 саженей (1494 м) снаряд пробил броню, но застрял в конце тиковой подкладки. Зато с этой дистанции 11-дм пушка легко пробивала оконечности броневого пояса "Геркулеса", где броня уменьшалась с 9 дюймов до 6 дюймов (152 мм).
Любопытно, что в Англии также были проведены стрельбы по тем же отсекам "Геркулеса". Стрельба велась из 12-дм и 13,5-дм нарезных дульнозарядных пушек Армстронга с дистанции 300 саженей (640 м), и ни один снаряд не смог пробить центральную часть броневого пояса "Геркулеса".
В 1869 г. Морское ведомство для фрегата "Минин" заказало Круппу четыре 11-дм пушки обр. 1867 г. Все четыре пушки были доставлены в Россию в августе 1871 г. Поскольку "Минин" было решено переделать из башенного фрегата в казематный, то две 11-дм пушки были установлены на "поповке" "Новгород".
Первую обуховскую 11-дм пушку Морское ведомство получило в 1873 г., она была установлена на канонерской лодке "Ерш". Последующие 11-дм пушки Обуховского завода устанавливались на башенных фрегатах.
В 1872 г. на ОСЗ было отлито первое 12-дюймовое орудие обр. 1867 г. Четыре такие пушки установили на броненосце "Петр Великий", а две – на "поповке" "Вице-адмирал Попов".

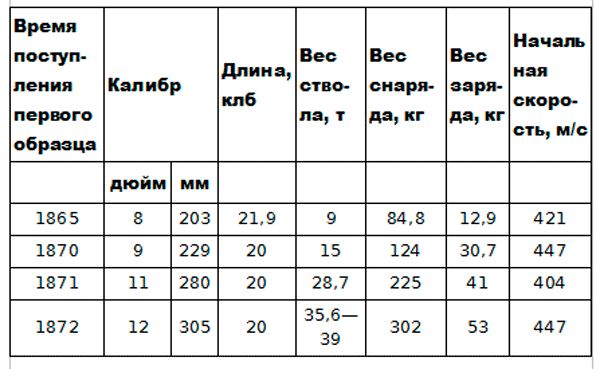

Таблица 3
Корабельные орудия обр. 1867 г.
Как видно из сравнительных таблиц русских и британских корабельных орудий (таблицы 1, 2 и 3), русские орудия обр. 1867 г. превосходили свои английские аналоги по баллистическим данным. Но главное их преимущество было в меткости стрельбы, в удобстве и скорости заряжания.
В 1877 г. в Германии было закуплено и доставлено в Россию по железной дороге через Вержболово одна 14-дм и пятнадцать 11-дм пушек новой системы Круппа. В Кронштадт они прибыли в апреле – июле 1877 г. Их первоначально называли дальнобойными, а с 1878 г. – системами обр. 1877 г. Снаряды этих пушек имели по два медных пояска, а устройство канала ствола почти не отличалось от устройства канала современных нарезных орудий.
Орудия обр. 1877 г. имели бóльшую начальную скорость, дальность и меткость стрельбы, чем орудия обр. 1867 г. Так, 14-дм пушка обр. 1877 г. стреляла бронебойным снарядом весом 519 кг с начальной скоростью 396 м/с на дальность 7470 м при угле возвышения 18° (предельный угол для ее лафета). А 11-дм пушка обр. 1877 г. стреляла 250-кг бронебойным снарядом на 9 верст при начальной скорости 457 м/с и угле возвышения 21°. Забегая вперед, скажу, что при увеличении заряда пушки и увеличении угла возвышения лафета до 35° 11-дм пушка обр. 1877 г. стреляла 221-кг снарядом на дальность 12 377 м при начальной скорости снаряда 515 м/с. 11-дм пушки обр. 1867 г. при стрельбе на дистанцию 100 м по нормали пробивали броню толщиной 16 дюймов (406 мм), соответственно, 11-дм пушки обр. 1877 г. – 16,6-дм (422-мм), а 14-дм пушки обр. 1877 г. – 18,9-дм (480-мм) броню.
Мы уже знаем, что англичане пошли по пути увеличения калибра своих дульнозарядных орудий. В ответ наше Морское ведомство в 1880 г. заказало Обуховскому заводу 16-дм (406-мм) пушку.
Орудие было изготовлено заводом в 1883 г. в единственном экземпляре. Орудие стальное, скреплено четырьмя рядами колец. Ствол состоял из трех отдельных частей, соединенных на внутренней трубе. Затвор горизонтальный клиновой. Канал устроен по образцу 1877 г. Камора двойная. Нарезка прогрессивной крутизны. Длина ствола 20 калибров, число нарезов 92. Вес ствола с затвором 84 357 кг.
Для проведения испытаний к 16-дюймовой пушке был приспособлен лафет от гладкоствольной 20-дюймовой чугунной пушки. За отсутствием поворотной рамы пушки с лафетом первоначально были поставлены на деревянную наклонную платформу под углом около 8°. Лафет был расширен, и наращены внизу особые балки.
16-дм пушка обр. 1877 г. не была принята на вооружение русского флота, поскольку Морское ведомство, как, впрочем, и руководство ВМФ других стран, решило отказаться от коротких орудий крупных калибров, типа 406-мм, в пользу длинноствольных 305-мм орудий, имевших лучшую баллистику и, соответственно, бóльшую бронепробиваемость, а главное, бóльшую скорострельность. Разрушительное действие фугасных 406-мм снарядов, начиненных черным порохом, ненамного превосходило действие таких же 305-мм снарядов. Ситуация изменилась лишь через 20 лет, когда снаряды стали начиняться тротилом. Поэтому работы над морскими орудиями калибра свыше 305 мм не возобновлялись до 1911 г.
Единственная же 16-дм пушка в конце 1880-х годов использовалась на полигоне для различных опытов.
От производства орудий перейдем к судостроению. Первым броненосным судном в России стала канонерская лодка "Опыт" водоизмещением всего в 270 т. Канонерка была заложена 8 августа 1861 г. и введена в строй 11 мая 1865 г. На ее носу был установлен броневой бруствер толщиной 114 мм для прикрытия носовой и единственной 60-фунтовой пушки № 1.
