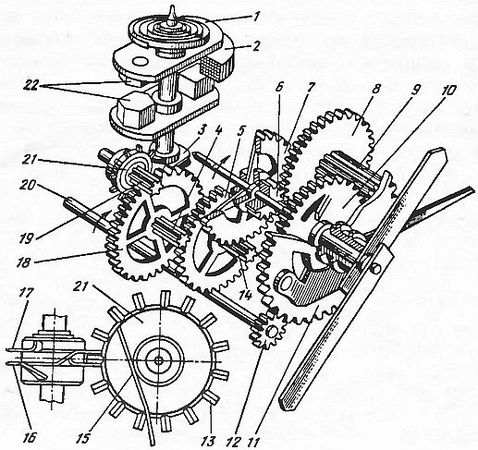

Рис. 8.Кинематическая схема электронно-механического будильника:
1 - баланс;
2 - катушки;
3 - начеты диска;
4 - триб секундного колеса;
5 - колесо промежуточное;
6 - триб минутной стрелки;
7 - колесо центральное;
8 - колесо вексельное;
9 - триб вексельного колеса;
10 - колесо часовое;
11 - колесо сигнальное;
12 - триб переводной;
13 - зуб анкерного колеса;
14 - триб промежуточного колеса;
15 - пружина тормозная;
16 и 17-диски палетные нижний и верхний;
18 - колесо секундное;
19 - триб анкерного колеса;
20 - вал переводной;
21 - колесо анкерное;
22 - противовесы
Механизм часов имеет 4 рубиновых камня и бесконтактный электромагнитный привод и состоит из электронного блока, колебательной системы (баланс-спираль), штифтового анкерного преобразователя движения узла баланса, источника постоянного тока, колесной системы, электрического звонка или зуммера и устройства для его включения и выключения. Электронный блок часов получает питание от гальванического элемента. Продолжительность работы часов от одного источника тока 12 месяцев.
Перевод стрелок осуществляется при помощи кнопки. Некоторые часы имеют автономно включающуюся подсветку циферблата в ночное время.
Узел баланса (1) состоит из двух параллельных пластин в форме дисков, соединенных втулкой. Втулка насажена на ось баланса. И диски, и втулка сделаны из мягкого магнитного материала и вместе образуют магнитопровод, через который замыкается магнитный поток от постоянных магнитов.
Магниты приклеены к внутренней стороне дисков баланса, а на противоположных сторонах дисков закреплены уравновешивающие грузы (противовесы) из немагнитного материала. Противовесы (22) сконструированы и прикреплены к пластинам таким образом, что за счет поворота баланса появляется возможность регулировать его.
Спираль баланса сделана из сплава железа и никеля. Форма и крепление спирали колебательной системы такие же, как у механических часов.
С противоположной стороны спирали на оси баланса находится ролик со штифтом, взаимодействующий с анкерной вилкой. Перемещение анкерной вилки ограничено штифтами, а ее притяжка к ограничительным штифтам осуществляется при помощи двух постоянных магнитов. Один из них закреплен на втулке анкерного колеса, а другой - в противовесе анкерной вилки. Магниты установлены друг к другу одноименными полюсами. По своему устройству и конфигурации штифты анкерной вилки и анкерное колесо аналогичны соответствующим деталям штифтового хода механических часов.
Колебательные движения узла баланса преобразуются во вращательное движение анкерного колеса (21) с помощью штифтового анкерного хода (анкерного преобразователя). Далее вращение передается на стрелки.
Анкерный преобразователь состоит из ролика узла баланса со стальным цилиндрическим штифтом, анкерной вилки с двумя стальными штифтами, выполняющими роль входной и выходной палет, и анкерного колеса.
Передача вращения на стрелки в этих часах также аналогична анкерному спуску механических часов. Однако анкерная вилка в этом случае работает в обратном направлении, то есть движение передается не от анкерного колеса на анкерную вилку, а от анкерной вилки, перемещаемой штифтом баланса, на анкерное колесо.
Электронный блок часов выглядит следующим образом: плата из специального материала, на которой смонтированы элементы электрической схемы. Электрическая схема часов собрана на плоском полупроводниковом германиевом транзисторе.
Для того чтобы обеспечить наилучший режим работы схемы, между базой и коллектором транзистора включен резистор.
Транзистор имеет три вывода (эмиттер, коллектор, база). Кроме него, в электрическую схему входят индукционная катушка, намотанная в два провода и состоящая из обмоток с выводами, припаянными к проходным контактам, два конденсатора и резистор с сопротивлением 270 кОм. Электронный блок с токосъемной пластиной соединяется гибким изолированным проводом.
Источник постоянного тока отключен в том случае, когда узел баланса часов находится в положении равновесия. Когда подключается источник постоянного тока, появляется первичный ток в цепи импульсной катушки и транзистора. Величина этого тока слишком незначительна, поэтому слабое магнитное поле, которое он возбуждает в катушке, не может вызвать отклонения узла баланса и заставить его колебаться. Поэтому для начала работы системы необходимо привести в движение узел баланса.
Для этого надо отвести узел баланса на некоторый угол от положения равновесия. При этом полюса постоянных магнитов смещаются, и под воздействием спирали устремляются в сторону оси симметрии катушек.
При движении узла баланса в этом направлении постоянные магниты, находящиеся на ободе баланса, пересекают витки катушки возбуждения.
Электродвижущая сила, возникающая при этом в катушке, имеет такую полярность (до момента совмещения с ней), что запирает транзистор. В результате по импульсной катушке не проходит ток, создающий магнитное поле.
После того как магниты при движении баланса проходят оси катушек, электродвижущая сила в первой из них обладает такой полярностью, что отпирает транзистор, а во второй катушке создает ток. Таким образом создается магнитный поток, взаимодействующий с магнитным полем узла баланса.
При взаимодействии магнитных полей катушки и постоянных магнитов баланса образуется сила, стремящаяся вытолкнуть подвижные постоянные магниты в направлении движения узла баланса. Тем самым баланс приобретает дополнительный механический импульс. В результате взаимодействия магнитных полей возникает отталкивающее усилие.
В тот момент, когда оно станет меньше усилия спирали, узел баланса остановится и начнет двигаться в обратном направлении.
При обратном движении узла баланса процесс образования импульсов повторяется.
Для поддержания незатухающих колебаний балансового регулятора импульс сообщается узлу баланса два раза за период. Ограничение амплитуды колебания баланса осуществляется при помощи магнитного торможения.
Амплитуда колебания узла баланса регулируется поворотом демпфера. Демпфер - прикрепленная к платине часов пластина из немагнитного материала. Этот материал должен обладать хорошей электропроводностью (например, медь, алюминий и т. д.). Демпфер необходим для ограничения амплитуды колебания баланса. Постоянные магниты баланса наводят в демпфере вихревые токи, и в результате возникает тормозящая сила.
Электромагнитная система привода состоит из подвижных магнитов узла баланса, неподвижной катушки электронного блока и источника постоянного тока, который размещен в корпусе отдельно от механизма. Поступление электроэнергии в систему привода от источника постоянного тока осуществляется бесконтактным способом.
Работа часов
В электронной схеме, примененной в данной конструкции, отсутствуют элементы, способствующие самопуску часов. Для того чтобы часы можно было запустить, в механизме имеется специальное устройство, облегчающее пуск. Оно представляет собой поворотный вал с пружиной. При повороте вала пружина касается обода баланса, сообщая ему первоначальный импульс и приводя в движение весь механизм.
При подключении источника питания к электронному блоку и сообщении импульса узлу баланса в определенной фазе его движения электронная система отпирает транзистор и пропускает электроэнергию от источника тока в электромагнитную систему.
Эта система формирует силовой импульс, который поддерживает колебательные движения узла баланса.
Таким образом, система баланс-спираль совершает колебательные движения, которые через палеты диска (3) и анкерное колесо (21) передаются колесной системе. Колебательные движения узла баланса (1) передаются на анкерную вилку. Ограничительные штифты анкерной вилки по очереди поворачивают анкерное колесо (21) в одном направлении, сообщая ему вращательное движение. Через триб (19) вращение передается на секундное колесо (18), затем через узел промежуточного колеса (5) на центральное колесо (7). На оси центрального колеса закреплена минутная стрелка. Стрелочный механизм часов содержит минутный триб, вексельное колесо и часовое колесо. Триб минутной стрелки (6) насажен на ось центрального колеса. В зацеплении с ним находится вексельное колесо (8). Триб минутной стрелки (6) передает движение на вексельное колесо (8). Триб вексельного колеса (9) передает движение часовому колесу (10), на втулке которого установлена часовая стрелка.
Сигнальное колесо (11) и сигнальная стрелка устанавливаются на заданное время при помощи триба перевода сигнальной стрелки (12).
Часы с календарным механизмом
Календарное устройство электронно-механических часов представляет собой отдельный блок, состоящий из указателей чисел и дней, собачек и фиксаторов, взаимодействующих с соответствующими храповиками и звездочками.
Часовой механизм, календарное устройство и остальные детали крепятся на общем подциферблатнике.
Связь механизма с календарным устройством осуществляется через суточное колесо и систему рычагов.
Передачу вращения с часового механизма на календарь осуществляет часовое колесо, с которого вращение передается на суточное колесо с укрепленным на нем кулачком. При повороте суточного колеса под воздействием кулачка приводится в движение суточный рычаг и связанные с ним тягой коромысло и рычаг с собачками перевода чисел и дней. При смене показаний с 1-го по 9-е число собачка перевода чисел работает только с храповиком перевода единиц, а затем захватывает и храповик перевода десятков, образуя числа 10, 20, 30. Вручную переводят числа с 30-го на 1-е и с 31-го на 1-е, а также с 28 (29) февраля на 1 марта.
Переключая 30-е число на 1 - е необходимо поднять вверх, а затем опустить рычаг. В это время собачка перевода чисел под воздействием усилия пружины переключит указатель единиц, а собачка перевода дней переключит указатель дней, то есть 30-е число переключится на 31-е, а затем, повернув указатель десятков, получим 1-е число.
Смена показаний календаря - автоматическая, мгновенная и одновременная. Дни недели корректируют от руки, поворачивая барабан за рифленую поверхность.
Электронно-механический будильник
Механизм электронно-механического будильника состоит из колебательной системы баланс - спираль, преобразователя движения узла баланса, электронной схемы, колесной системы, устройства для включения и выключения звонка в заранее заданное время, электрического звонка или зуммера и источника постоянного тока.
Перевод стрелок осуществляется при помощи кнопок, а для включения и выключения сигнала в будильнике имеется клавиша или рычаг.
Система привода будильника и сигнальное устройство работают от одного гальванического элемента. Продолжительность сигнала будильника не менее 220 с и не более 5 мин.
Сигнальное устройство будильника состоит из звонка, катушки электромагнита, контактной пластины реле, крепежной пластины с регулируемым контактом, молоточка, резистора спиральной пружины, якоря и нижнего токовывода. Колебание якоря вызывается контактным прерывателем. Прерыватель размыкается при ударе молоточка о звонок и вновь замыкается при возврате якоря в исходное положение. Для прекращения работы звонка предусмотрена контактная пластина реле. При нажиме на эту пластину цепь питания звонка разрывается. Теперь, чтобы звонок будильника заработал вновь, надо лишь переключить контактную пластину реле в ее начальное положение.
Кнопка предварительного включения и отключения звонка должна обеспечивать надежный разрыв электрической цепи; если она западает или плохо держится, лучше заменить ее.
Работа будильника
Когда источник постоянного тока подключается к электронному блоку, узел баланса получает импульс и начинает колебаться. В определенной фазе его движения электронная схема отпирает транзистор и пропускает электроэнергию от источника тока в систему привода. Система баланс - спираль при воздействии на нее силовых импульсов от электромагнитного привода совершает колебательные движения, которые передаются через дисковый преобразователь и обеспечивают вращение колесной системы и движение стрелок.
Передача движения в будильнике происходит по следующей кинематической схеме: колебательные движения узла баланса дисковый преобразователь преобразуют во вращательное движение анкерного колеса. Через триб анкерного колеса движение передается на секундное колесо. Триб секундного колеса передает движение промежуточному колесу. Далее с триба промежуточного колеса движение передается на центральное колесо, на оси которого установлена минутная стрелка.
Триб центрального колеса, выполняющий роль минутного триба, передает движение на вексельное колесо, триб которого в свою очередь передает движение часовому колесу, на втулке которого установлена часовая стрелка. При помощи триба перевода сигнального колеса, который расположен на переводном валу, сигнальное колесо и сигнальная стрелка устанавливаются на заданное время сигнала.
Работа сигнального устройства
Сигнальное устройство электронно-механического будильника устроено так, что будильник будет звонить 2 раза в сутки в течение 3–5 мин, если прерыватель звонка (клавиша или рычаг) не будет возвращен в исходное положение.
Сигнальный механизм связан с основным часовым механизмом с помощью сигнального колеса.
На торце сигнального колеса имеется окно, а на торце часового колеса располагается выступ. При вращении выступ часового колеса подходит к окну сигнального колеса, под воздействием пружины, отжимающей часовое колесо в сторону подциферблатника, попадает в окно сигнального колеса, отжимает закрепленный на торце сигнального колеса контакт, замыкая сигнальную цепь, и если клавиша или рычаг установлены в положение подачи сигнала, включается сигнал (в заданное время подачи сигнала, то есть только через полный оборот часового колеса).
Когда часовое колесо продолжает свое вращение, освобождается контакт. Цепь сигнала размыкается, и подача сигнала прекращается. При установке клавиши или рычага в положение подачи сигнала сигнал будет повторяться автоматически в заданное время (через 12 ч). Прекращают сигнал нажатием клавиши или опусканием рычага, которые должны надежно выключать сигнал.
Основные неисправности электронно-механических часов и способы их устранения
Конструкция механизмов часов достаточно проста и обеспечивает свободный доступ к основным блокам с целью устранения неисправностей при использовании стандартного инструмента.
Механизмы этих часов безотказно работают только при обеспечении надежного контакта во всех соединениях электрической цепи и прежде всего в местах разъемных соединений. Необходимо проверять надежность контакта: верхнего (плюсового) колпачка элемента с верхним токовыводом; нижнего (минусового) донышка элемента с нижним токовыводом; контактной пластины реле звонка с пластиной подциферблатника при установке клавиши в верхнее положение; контактной пластины электронного блока с контактной пластиной корпуса от минусового вывода элемента; контакта пластины сигнального колеса с пластиной на подциферблатнике с момента начала сигнала.
Итак, часы могут останавливаться по следующим причинам:
- из-за значительного падения напряжения источника тока в результате длительной эксплуатации часов, из-за неисправности электрической схемы или при включенном на длительное время сигнале. Исправность элемента можно проверить путем измерения напряжения на его полюсах при включенном звонке будильника. В том случае, если элемент неисправен, замените его. Обращайте внимание на дату выпуска элемента и гарантированный срок его хранения, так как если срок хранения элемента истек или близок к этому, элемент в часы ставить нельзя;
- из-за обрыва в цепи питания или нарушения контакта между элементом и токовыводами механизма. В этом случае - устраните обрыв в цепи питания, чтобы обеспечить надежный контакт между элементом и токовыводами. Если окислились поверхности элемента токовыводов, то зачистите окислившиеся места полюсов;
- из-за того, что часовая стрелка неправильно установлена, деформирована и задевает какой-нибудь знак на циферблате. Необходимо правильно установить часовую стрелку, чтобы ее показания соответствовали показаниям минутной стрелки;
- из-за сильного загрязнения механизма, приводящего к остановке колесной передачи. Надо разобрать и промыть детали и узлы механизма, затем собрать колесную систему, проверить осевые и радиальные зазоры. Они должны обеспечивать легкость вращения колес;
- из-за резких и сильных сотрясений часов и несоблюдения правил их пуска. В результате зуб анкерного колеса может заскочить за ограничительную стенку на выходном палетном диске. Необходимо снять узел баланса и вновь правильно поставить его в механизм. При необходимости подогните ограничительный упор до правильного вертикального положения;
- из-за того, что отклеился один из двух магнитов узла баланса. Приклейте магнит к ободу баланса клеем БФ-2 или БФ-4 и проверьте на прочность его приклейку. От легкого усилия пинцетом магнит не должен сдвигаться;
- из-за отказа электронного блока. Замените электронный блок;
- из-за того, что сломана цапфа оси баланса в результате удара часов. В этом случае приходится менять весь узел баланса;
- из-за того, что цапфа оси баланса в результате резкого и сильного сотрясения или несоблюдения правил пуска выскочила из отверстия нижнего камня центрового винта. Это происходит в том случае, если ось баланса имеет большой осевой зазор. Снимите узел баланса, отрегулируйте осевой зазор и вновь поставьте в механизм;
- из-за того, что сломан или погнут зуб анкерного колеса. Необходимо заменить все колесо;
- из-за слабой фиксации анкерного колеса. Чтобы исправить ее, поверните колодочку тормозной пружины и направьте ее по центру отверстия камня анкерного колеса. Таким образом обеспечивается требуемое давление пружины на втулку колеса;
- из-за того, что сломана тормозная пружина. Надо установить новую пружину с колодочкой на штифт эачеканенной стороной вверх. Поверните колодочку тормозной пружины так, чтобы она пришлась по центру отверстия камня анкерного колеса;
