- из-за общего загрязнения механизма или высыхания смазки. В таком случае механизм надо разобрать, промыть его детали и узлы, а потом собрать колесную систему;
- из-за загрязнения камней центрового винта и центровой втулки. Промойте и прочистите камни центрового винта и центровой втулки, внесите свежую смазку;
- из-за того, что отсутствует смазка в камне центрового винта и центровой втулки. Прочистите отверстия камней и внесите свежую смазку;
- из-за того, что отсутствует смазка в камне центрового винта и центровой втулки. Прочистите отверстия камней и внесите свежую смазку;
- из-за того, что разбит или выкрошен камень нижнего центрового винта в результате резкого удара или большого остаточного внутреннего напряжения камня. Замените нижний центральный винт и установите при его ввинчивании нормальный вертикальный зазор оси баланса;
- из-за того, что отсутствует вертикальный зазор оси баланса. Надо вывинтить нижний центральный винт, установить нормальный вертикальный зазор оси баланса и поставить винт на место;
- из-за того, что камень в нижнем центральном винте установлен с перекосом. Следует вывинтить винт и установить камень в правильное положение или заменить его;
- из-за смещения или перекоса нижнего центрального винта; происходит в результате ослабления резьбового соединения винта с пластинкой задней платины. В этом случае надо пинцетом обжать пластину задней платины для уменьшения диаметра резьбы, чтобы обеспечить таким образом тугое ввинчивание винта в нее. Затем ввинтить винт и отрегулировать зазор между катушкой и магнитами узла баланса;
- из-за того, что цапфа оси баланса погнута от сильного удара. В этом случае придется заменить весь узел баланса;
- из-за плохой намагниченности магнитов узла баланса. Исправить ничего нельзя, замените узел баланса и проследите за тем, чтобы магниты были направлены друг к другу разноименными полюсами;
- из-за того, что верхний магнит касается поверхности катушки, что вызвано большим зазором оси баланса. Чтобы уменьшить его, надо вывинтить нижний центральный винт и отрегулировать зазоры между катушкой и магнитами; зазоры должны быть равномерными;
- из-за того, что отсутствует вертикальный зазор анкерного колеса. Передвиньте камень анкерного колеса так, чтобы вертикальный зазор анкерного колеса стал нормальным;
- из-за того, что камень анкерного колеса разбит. Замените дефектный камень, запрессуйте его и проверьте наличие вертикального зазора у анкерного колеса;
- из-за перекоса камня анкерного колеса. Установите камень в правильном положении и проверьте наличие вертикального зазора.
Другими неполадками в работе часов могут быть такие:
- Если стекло часов не держится в корпусе, значит, сломан замок стекла или погнут язычок подциферблатника. В последнем случае надо выпрямить язычок, чтобы при сборке он вошел в замок стекла до упора. Если же замок действительно сломан, то стекло придется менять. Оно должно быть чистым, плотно укрепленным и не перемещаться от руки.
- Если механизм часов перемещается в корпусе, значит, ослабли винты крепления механизма.
Заверните винты до упора, чтобы исключить возможность перемещения механизма в корпусе.
- Если механизм работает с большими отклонениями точности хода, то причина - пониженное напряжение элемента или плохой контакт элемента с токовыводами механизма. Проверьте контакты. На плюсовом контакте элемента, устанавливаемого в механизм, не должно быть парафина и коррозии. Если элемент надежно зажат токовыводами механизма, а контакта все равно нет, элемент придется заменить.
- Если отсутствует знак на циферблате, приклейте отклеившийся знак клеем БФ-2 или БФ-4. Циферблат часов должен быть чистым, с четкими знаками.
- Если отклеилась декоративная фольга клавиши сигнала, приклейте ее клеем БФ-2 или БФ-4.
Покрытия деталей не должны иметь отслоений, шероховатостей, вздутий, пузырьков и других дефектов.
- Если не включается или не выключается клавиша (в будильниках с клавишным включением сигнала), то она, скорее всего, сломана. Замените клавишу, одновременно исправьте и контактную пластину реле, которая при этом дефекте, как правило, бывает смята.
- Если погнут рычаг включения или выключения сигнала (в будильниках с рычажным включением сигнала) из-за небрежного обращения с ним, рычаг надо будет выпрямить или заменить.
- Если крышка батарейного отсека выпадает, замените крышку.
- Если при вращении кнопки перевода стрелок или кнопки установки сигнальной стрелки стоят на месте, значит они слабо укреплены на гранях валиков. Следует обжать кнопки перевода стрелок так, чтобы они плотно прилегали к граням соответствующих валиков.
Электронные часы
Большое количество выпускаемых в настоящее время электронных часов по принципу действия и по конструктивным особенностям значительно отличаются как от обычных механических, так и от электронно-механических.
Такие часы работают на основе принципа счета импульсов электрических колебаний, вырабатываемых кварцевым генератором.
Часы состоят из электронного блока с элементами питания и корпуса часов с различным оформлением для разных модификаций. Клавиши и кнопки для управления электронной схемой часов вмонтированы в корпус.
Основным узлом электронных часов является электронный блок, который состоит из собранной платы, индикатора, контактной рамки, отражателя, стакана или обоймы (в зависимости от типа часов) и источника питания. Блок при необходимости может функционировать автономно.
Плата состоит из печатной пластины, на которой смонтированы радиоэлектронные элементы схемы.
Схема представляет собой собранный на заводе узел. Она может быть только заменена.
Индикатор необходим для преобразования электрических сигналов в видимое изображение.
Индикатор состоит из двух стеклянных пластинэлектродов (один - сигнальный, другой - знаковый). На пластины нанесены оптически прозрачные токопроводящие элементы. Между ними располагается жидкий кристалл, который и является активным элементом индикатора. Снаружи на пластине наклеены поляроидные пленки. Одна из этих пленок имеет светоотражающее покрытие.
При подаче напряжения на сигнальный и на соответствующие сегменты знакового электрода на индикаторе появляется изображение цифр.
Плата, индикатор, элементы питания, контактная рамка и пр. размещаются в так называемой обойме или стакане, который и является основной несущей конструкцией электронного блока часов. Контактная рамка или токопроводящий разъем имеют контакты из токопроводящей резины, которые передают напряжение электрического сигнала от платы к индикатору.
Ремонт таких часов обычно сводится к замене негодных элементов питания, плат, микросхем или жидкокристаллических индикаторов.
Смена радиоэлементов (микросхем) в часах производится при помощи паяльника. Как правило, сначала распаивают выводы микросхемы "общий", "питание", потом все остальные. Пайка не должна продолжаться дольше 2–3 с, затем надо сделать перерыв не менее 5 с. Жало паяльника должно быть заземлено; а если вы ремонтируете настольные электронные часы, то заменять элементы можно только в часах, отключенных от сети.
Самой распространенной причиной отсутствия информации на индикаторе (табло) часов является неисправность элемента питания. Для обнаружения неисправности откройте крышку корпуса, вытащите элементы питания и установите на их место годные, заранее проверенные. Если при этом информация на жидкокристаллическом индикаторе не появится, неисправность следует искать в схеме электронного блока.
Чтобы извлечь электронный блок из корпуса часов, следует отвернуть гайку и снять крышку корпуса. Затем извлеките блок. Прижим и индикатор вынимаются при разборке блока.
Отсутствие информации на индикаторе может быть вызвано следующими дефектами: отпайкой или обрывом выводов кварцевого резонатора, резисторов, диодов, микросхемы и т. д., разрядкой или окислением элементов питания или отсутствием контактов элементов питания с площадками питания платы.
Следовательно, вам надо проверить (и при необходимости восстановить) соединение элементов питания с платой и прочность соединения выводов навесных элементов и микросхем с платой; при необходимости припаяйте выводы.
После окончания ремонта и установки точного времени проверьте часы на устойчивость к механическим воздействиям. Для этого их надо энергично встряхивать в течение нескольких секунд и при этом наблюдать за состоянием индикатора.
В том случае, если электронные часы имеют еще и функцию календаря, то есть при нажатии кнопки показывают число или день недели и т. д., то особенности их ремонта связаны с особенностями календарного устройства. Допустим, в часах имеются 4 кнопки: кнопка установки часов (кнопка а), кнопка установки минут (кнопка Ь), кнопка установки секунд (кнопка с) и кнопка вызова показаний календаря (кнопка d). Если при нажатии кнопки d происходит сбой показаний календаря, значит, испорчена микросхема часов. Ее надо заменить.
Если показания календаря вообще не появляются на индикаторе часов, причиной может быть отсутствие контакта между проводом электронного блока и корпусом или обрывом электрических соединений (которые в таком случае надо припаять).
Другой причиной может быть плохое соединение кнопок с контактами или их замкнутость. В этом случае надо будет зачистить и отрегулировать контакты.
Наконец, еще одна причина - неисправность генератора или кварцевого резонатора. Эти детали легче заменить. Иногда приходится менять весь электронный блок.
Глава 3. Кварцевые часы
Так называются наручные электронно-механические часы с кварцевым генератором (рис. 9).

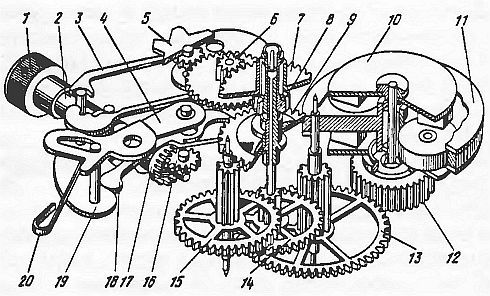

Рис. 9.Кинематическая схема кварцевых часов КНЧ 3050:
1 - головка переводная;
2 - вал переводной;
3 - фиксатор;
4 - кулиса;
5 - звездочка с колесом;
6 - колесо вексельное;
7 - колесо часовое;
8 - триб минутной стрелки;
9 - колесо центральное с трубкой;
10 - ротор шагового двигателя;
11 - статор шагового двигателя;
12 - триб шагового двигателя;
13 - колесо передаточное;
14 - колесо секундное с трибом;
15 - колесо промежуточное;
16 - колесо переводное;
17 - муфта кулачковая;
18 - рычаг заводной;
19 - рычаг переводной со штифтом;
20 - пружина кулисы
Кварцевый генератор - это источник высокостабильных колебаний, расположенный в электронном блоке.
Блок кварцевого генератора представляет собой печатную плату с размещенными на ней кварцевым резонатором, интегральной микросхемой и пассивными элементами. Блок соединяется с платиной винтами. Исполнительным устройством в часах является шаговый двигатель, выполненный в виде автономного узла. Элемент питания обеспечивает не менее 12 месяцев непрерывной работы часов.
Принцип действия и кинематическая схема работы часов таковы: электрический сигнал кварцевого генератора подвергается делению его частоты и после формирования импульса поступает на шаговый двигатель. Частота следования импульсов - 1 Гц. Шаговый двигатель, в свою очередь, преобразует последовательные электрические импульсы в прерывистое вращение основной колесной системы.
Посредством колесной системы вращение вала двигателя передается на стрелки и календарное устройство (если оно имеется).
Триб шагового двигателя (12) находится в зацеплении с передаточным колесом (13), триб которого ведет секундное колесо (14). От триба секундного колеса через промежуточное колесо (15) с трибом вращение передается центральному колесу (9). Стрелочный механизм состоит из триба минутной стрелки (8), вексельного колеса (6) с трибом, часового колеса (7).
Переводной вал (2) с головкой (1) может занимать два фиксированных положения. Если у часов имеется календарное устройство, тогда переводной вал будет рассчитан на три положения.
Для того чтобы перевести стрелки, необходимо поставить переводную головку во второе фиксированное положение. Кулачковая муфта (17) при этом должна войти в зацепление с переводным колесом (16). Далее вращение передается на стрелочный механизм.
Во время перевода стрелок стопорный рычаг, механически связанный с переводным валом, стопорит переводное колесо и предотвращает движение колесной системы и шагового двигателя при переводе стрелок. После установки стрелок и при возвращении переводной головки в начальное положение рычаг возвращается в нормальное положение, обеспечивая пуск шагового двигателя.
Разборка часов
Отверните запорное кольцо и снимите крышку корпуса.
Отверните винт пружины элемента питания, снимите пружину и осторожно, желательно при помощи пинцета, вытащите элемент, беря его только за цилиндрическую часть корпуса.
Далее отверните винты подключения шагового двигателя, обязательно придерживая пинцетом наконечники проводников.
Вставьте в механизм элемент питания и тестером проверьте исправность электронного блока.
Плюсовой щуп тестера подключается к платине механизма часов, а минусовой - поочередно к контактам подключения шагового двигателя. Стрелка прибора при этом должна отклониться до 1,4–1,5 В и совершать колебания в пределах 1–2 мм с интервалом в 2 с. Если такие колебания отсутствуют, замените электронный блок.
Затем определите исправность шагового двигателя. Переключатель тестера для этого следует установить в положение измерения сопротивления.
Подключить щупы тестера к контактам (выводам) шагового двигателя и измерить сопротивление катушек, которое должно находиться в пределах 3–4 кОм.
Один щуп тестера подключите к платине часов, а второй - к одному из выводов шагового двигателя.
При этом стрелка прибора должна быть в левом крайнем положении шкалы прибора. То же самое повторить с другим выводом. Если при замере стрелка отклонится вправо, значит, катушка шагового двигателя замыкается на корпус. Такой двигатель надо заменить.
Снимите электронный блок. Для этого надо отвернуть винт крепления токопровода, снять изолирующую шайбу, отвернуть два винта крепления блока к платине, осторожно приподнять пинцетом блок, сдвинуть его в сторону и снять с колонок.
Нажмите на подставку переводного вала, вытащите из корпуса вал, а затем и весь механизм.
Отверните винты крепления моста шагового двигателя. Снимите мост, затем отверните два винта крепления шагового двигателя и осторожно вытащите, взяв пинцетом.
При извлечении и установке шагового двигателя можно пользоваться только латунным пинцетом, а для источника питания - только пластмассовым.
Далее разберите стрелочный механизм. Для этого требуется снять стрелки, два винта циферблата, циферблат, три винта, мост, часовое, вексельное и переводное колесо и триб минутной стрелки. Затем снимите календарное устройство, если оно есть.
Разберите основную колесную систему. Для этого отверните винты и снимите мост.
После разборки механизма следует чистка деталей. Промывают все детали, кроме источника питания, шагового двигателя, циферблата, корпусных стекол, вставок, блока кварцевого генератора и окрашенных стрелок. Все перечисленные детали, кроме шагового двигателя, очищают мягкой волосяной щеткой.
Сборка часов
Установите центральное колесо с трубкой (9), триб минутной стрелки (8).
Запрессуйте центральную трубку в отверстии триба минутной стрелки, затем проверьте плавность вращения центрального колеса, а также его осевой и радиальный зазоры. Смажьте все посадочные места центральной трубки.
Соберите колесную систему. Это делается в следующем порядке: установить промежуточное колесо (15) с трибом, передаточное (13) и секундное (14) колеса с трибами и мост основной колесной системы так, чтобы тормоз стопорного рычага вошел в паз моста, закрепить мост винтами. Проверьте зазоры промежуточного и секундного колеса с трибами и плавность вращения системы.
Соберите переводной механизм. Для этого надо установить переводной рычаг (19), рычаг муфты и саму кулачковую муфту (17), а также переводной вал (2).
Проверьте плавность вращения вала в платине, установите стопорный рычаг и смажьте все детали.
Установите минутное колесо с трибом, передаточное колесо, мост и закрепите его винтами.
Установите часовое колесо (7).
Установите пружинную шайбу и циферблат. Приверните циферблат винтами, а затем установите часовую, минутную и секундную стрелки. При этом надо следить за положением переводного вала; при установке часовой и минутной стрелок вал должен находиться в положении перевода стрелок.
С помощью переводного вала переведите стрелки на цифру 12 и установите секундную стрелку, согласовав ее положение с делениями циферблата.
Минутную, секундную и часовую стрелки следует устанавливать, не применяя больших усилий, чтобы не нарушить установленные вертикальные зазоры в основной колесной системе.
Вставьте в корпус механизм, кольцо крепления механизма, переводной вал.
Установите блок кварцевого генератора, шаговый двигатель и источник питания. Винт крепления шагового двигателя нельзя сильно затягивать.
Закройте крышку корпуса. После окончания сборки шаговый двигатель должен немедленно начать свою работу, это будет видно по движению секундной стрелки.
Крупногабаритные кварцевые часы
В качестве примера мы рассмотрим механизм настольных электронно-механических часов с кварцевым резонатором (рис. 10).
