В наплавных мостах разрезной балочные пролеты свободно опираются своими концами на плавучие опоры, они отличались простотой конструкции, поэтому широко применялись до первой мировой войны. Недостатком мостов разрезной системы являлась низкая грузоподъемность и большая длительность сборки моста. У мостов была низкая живучесть, выход из строя одной опоры приводил к разрушению двух соседних, что приводило к остановке эксплуатации моста.
Мосты шарнирно-консольной системы собираются из двухконсольных звеньев (паромов), соединенных шарнирами. Звенья (паромы) в мостах шарнирно-консольной системы собираются на двух, трех или четырех опорах. Шарнирно-консольная система обеспечивает живучесть моста больше чем разрезная, так как при выходе из строя одной опоры звена (парома) пролетное строение не разрушается, только незначительно снижается только грузоподъемность моста. Шарнирно-консольная система нашла широкое применение до начала и в ходе войны в парках НЛП, Н2П и ТМП.
Недостатком шарнирно-консольной системы, как и разрезной, являлось образование переломов пролетного строения в местах шарнирных стыков, что приводило к образованию продольных уклонов и снижало скорость движения техники.
Мост неразрезной системы представлял неразрезную многопролетную балку, которая опирается на плавучие опоры. Достоинством неразрезной системы является ее высокая живучесть, при выходе из строя одной опоры, движение по мосту не прекращалось. Недостатком неразрезной системы является сложность монтажных стыков, что усложняло работу по наводке моста и увеличивало время сборки.
Для устранения этих недостатков была внедрена шарнирно-звеньевая система, в которой мост состоял из многоопорных (по 68 пролетов) неразрезных звеньев соединенных шарнирными стыками. Шарнирно-звеньевая система применялась в парках Н2П и ТМП.
Паромы в парках на отдельных опорах делились на три группы:
перевозные паромы;
мостовые паромы;
паромы для производства инженерных работ.
Перевозные паромы предназначены для переправы техники и приспособлены для погрузки и выгрузки техники.
Мостовой паром является монтажным элементом моста и представляет собой участок моста, который вводится в линию моста.
Паромы для производства инженерных работ применялись как сваебойные и обстроечные при строительстве и восстановлении мостов на жестких опорах. Также они применялись для устройства заграждений и проведения работ по разграждению и разминированию водных преград.
Плавучая опора являлась основным элементом моста и понтонного парка и называлась понтоном. Понтоны изготавливались из стали (ТМП, Н2П, СП-19), пиломатериалов (ДМП, ДМП-42, ДДП), бакелизированной фанеры (НЛП, ДЛП) или воздухонепроницаемой ткани (надувные понтоны) (МПА-3, МдПА-3, УВС-А3).
Пролетным строением табельных парков являлись прогоны, которые укладывались на понтоны и на них уже укладывался настил. Прогоны в основном изготавливались из металла. В Красной армии широкое распространение получили прогоны из прокатных швеллеров, хотя они были менее устойчивы к скручиванию чем двутавры и прогоны коробчатого сечения. Однако простота и удобство стыкования внахлесту по длине моста, а также простота изготовление и удобство крепления к плавучим опорам взяли верх. Для предохранения от скручивания в прогонах применялись распорки, которые устанавливались между прогонами по всей длине моста.
В некоторых парках для экономии металла использовались деревянные прогоны, в основном это были парки-дублеры (ДМП, ДМП-42, ДДП) и «облегченные» табельные парки (МПА-3, МдПА-3, УВС-А3, ДЛП) военного периода. Деревянные прогоны отличались малой несущей способностью, которая требовала более частую расстановку плавучих опор. Для увеличения грузоподъемности деревянные прогоны укладывали в два яруса, при этом возникала проблема при устройстве жестких стыков. Однако при всех проблемах мосты-дублеры сыграли незаменимую роль на протяжении всей войны. После войны эти парки использовались армиями Кореи, Китая и Вьетнама. Если учесть, что грузоподъемность мостов ДМП-42 составляла 50 т, то актуальность этого парка остается востребованной и в настоящее время при минимальной подготовке для этого мостостроительных и дорожно-мостостроительных рот, чего нет в армиях с противоположной стороны.

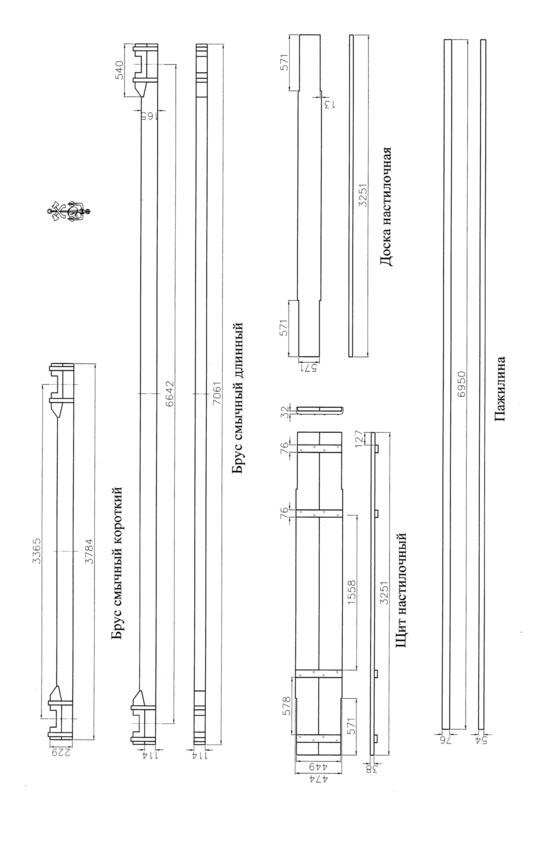

Проезжая часть в табельных мостах состояла из поперечного настила, который укладывался на прогоны и колесоотбоев (пажилин), которые непосредственно прижимали настил к прогонам (запажиливание).
Перевозка понтонного имущества осуществлялась на специально оборудованных в заводских условиях автомобилях, прицепах и конно-транспортных повозках, которые входили в табель парка. Во время войны использовали и необорудованные автомобили, прицепы и гужевые повозки. А в парках-дублерах (ДМП, ДМП-42, ДДП) использовался только необорудованный транспорт.
ВПП весельно-понтонный парк
Весельно-понтонный парк достался Красной Армии от распавшейся армии Российской империи, который был принят на вооружение в 1868 году. Первое боевое применение парка было во время Русско-Турецкой войны, при форсировании 15 июня 1877 года русскими войсками Дуная у Зимницы, для чего было выделено четыре понтонных батальона. Парк широко применялся в годы Первой мировой войны, а затем в Гражданскую войну. Четыре парка состояли на вооружении Красной Армии до начала 1932 года, затем они были переведены в резерв. Во время нахождения парков на вооружении РККА они были модернизированы с целью увеличения грузоподъемности. Были уменьшены в два раза мостовые пролеты и введены дополнительные опоры, в результате чего с 3,5 до 7 т была увеличена грузоподъемность мостов.
Парк был создан в 1864 году генерал-майором Петром Петровичем Томиловским (18281878), военным инженером, участником обороны Севастополя и Русско-Турецкой войны 18771878 годов. В литературе встречается «полковником Томиловским», да он был полковником до генерала, но у него еще был младший брат полковник Петр Петрович Томиловский (младший) 1868 г.р., военный инженер и воздухоплаватель, участник Русско-Японской и Первой мировой войн. Сыновья изобретателя понтонного парка, тоже были генерал-майорами Евгений Петрович (1860 г.р.), командир Гренадерского саперного Его Императорского Высочества батальона и Павел Петрович (1874 г.р.), артиллерист участник Русско-Турецкой (18771878), Русско-Японской (19041905) и первой мировой войн.
Основой для создания парка послужил, стоявший на вооружении Русской армии, австро-венгерский парк барона Карла фон Бираго, который с 1839 года состоял на вооружении практически всех армий, и определил конструкцию парков на целое столетие. Сейчас таким парком, на который опираются другие страны при создании наплавных мостов, является понтонно-мостовой парк ПМП Юрия Николаевича Глазунова.
В отличие от австрийского, да и остальных парков, полупонтоны ВПП имели вертикальные стенки и измененные очертания, конструкцией соединения полупонтонов между собой, в добавок ко всему он изготавливался из листового железа. В целом это была новая конструкция полупонтона при сохранении общей концепции парка Бираго. В 1875 году было издано «Наставление по понтонной службе», которое определило штат и табель нового парка, по нему в парк входило 56 полупонтонов, 8 козловых опор Бираго и пролетное строение.
Опыт войны 18771878 годов показал высокое качество нового парка, однако обоз был слишком тяжел, как и нецелесообразной оказалась укладка имущества. Поэтому после войны начались работы по устранению этих недостатков. В 1884 году полковником Доморадским Моисеем Яковлевичем (впоследствии генерал-лейтенант и составитель понтонного устава) сконструированы новые облегченные понтонные фуры с четверочными упряжками. В таком виде парк с небольшими изменениями просуществовал до 1932 года.
Производился парк на Охтинских верфях (завод « Петрозавод») в Санкт-Петербурге, на этом же заводе в 2030 годы прошлого столетия изготавливалось понтонное имущество для других парков.
Назначение и организация ВПП
Весельно-понтонный парк предназначен для оборудования десантных, паромных и мостовых переправ.
Понтонный парк состоял из мостового имущества и понтонного обоза. Содержал парк полубатальон двухротного состава, а с 1867 года понтонный батальон того же состава. Рота содержала полупарк и делилась на 2 парковых отделения.
Характеристика ВПП

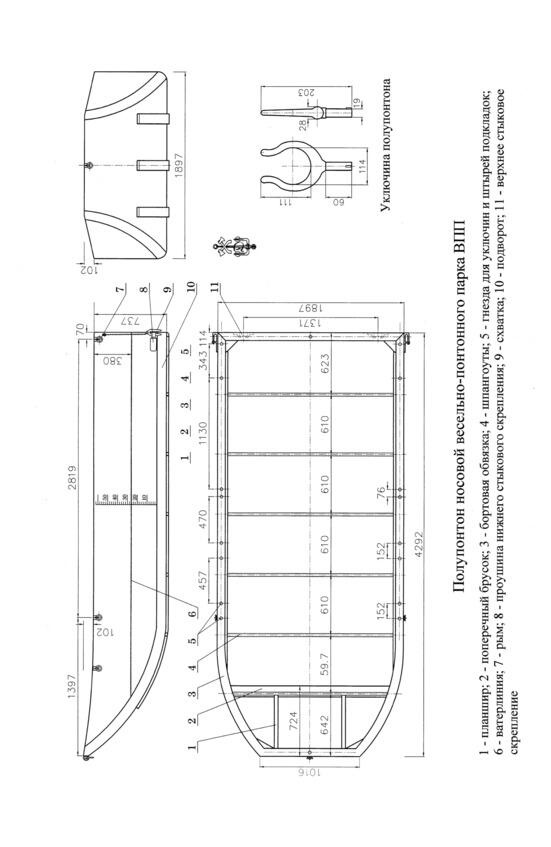

Носовой полупонтон:
грузоподъемность 1,98 т;
длина 4,29 м;
ширина 1,89 м;
высота (без полозьев) 0,73 м;
вес 460 кг.

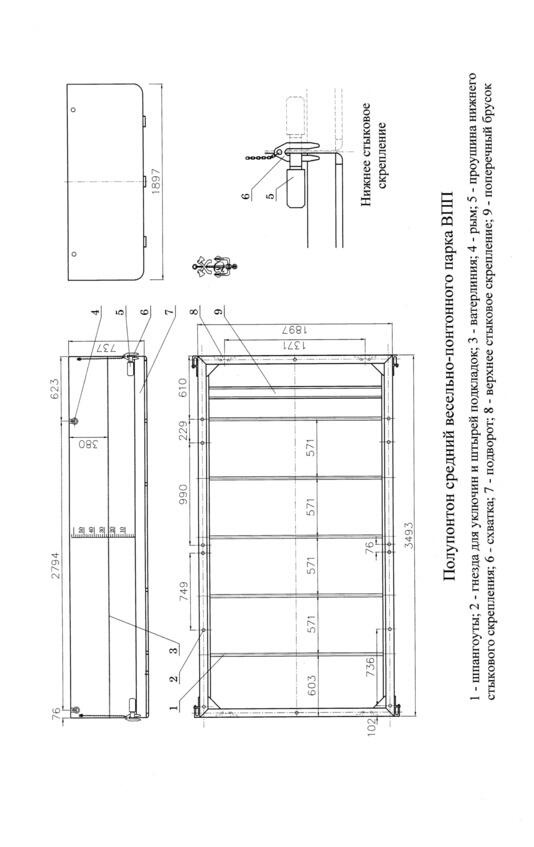

Средний полупонтон:
грузоподъемность 1,80 т;
длина 3,49 м;
ширина 1,89 м;
высота (без полозьев) 0,73 м;
вес 445 кг.
Якорная лодка:
