Над архитектурным комплексом Нового адмиралтейства в 18201830-х гг. работали известные архитекторы и инженеры. Это крупнейший ученый, председатель Комитета строений и гидравлических работ П.П. Базен, директор верфи, инженер генерал-майор Л.Л. Карбоньер, главный архитектор Адмиралтейского ведомства И.Г. Гомзин, академик архитектуры Э.Х. Анерт, управляющий Новым адмиралтейством А.А. Попов, инженер-полковник В.П. Лебедев, военный инженер М.А. Пасыпкин[12]
Приведем хронологию строительства данного периода.
1824 г. сооружен каменный караульный дом для портовой полиции, вместо разобранного деревянного здания.
1825 г. на месте малого фрегатского эллинга построен деревянный эллинг для больших судов.
1827 г. устроена мясосольная баня (позднее гальванопластическая).
18281829 гг. сооружены два каменных магазина для хранения дубового леса.
18281830 гг. возведена Главная корабельная мастерская.
1829 г. территория Нового Адмиралтейства вымощена и обнесена чугунной решеткой.
18301838 гг. возведен первый каменный эллинг.
1831 г. между двумя эллингами устроена пристань для выгрузки и «втаскивания» судов.
1837 и 1838 гг. построены каменные сараи для хранения леса (позднее мастерские для железного судостроения 1 и 2).
1838 г. построены здание канцелярии корабельных инженеров (в дальнейшем использовалось как стол выдачи нарядов), механическая кузница и каменный сарай для склада угля (в 1859 г. его приспособили под молотовую кузницу).
18381846 гг. сооружен Мортонов эллинг с железным шатром.
1839 г. на Провиантском дворе устроен каменный пильный завод[13].
Наиболее значительными из этих сооружений являются первый каменный эллинг (впоследствии назывался Малым каменным эллингом) и Главная корабельная мастерская.
Каменный корабельный эллинг стал первым сооружением такого рода в России. Сначала он использовался для деревянного судостроения и имел боковые коридоры для обработки дерева. Эллинг выделялся огромными размерами: длина 89 м; ширина 27,7 м; высота 21,6 м.
Автором первоначального замысла был выдающийся инженер П.П. Базен, избравший в качестве прототипа подобное сооружение во Франции. Проект эллинга, подписанный Л.Л. Карбоньером и В.П. Лебедевым, был одобрен императором 13 августа 1830 г.[14] Разработка детальных чертежей и производство работ были возложены на Лебедева, общий надзор вел Карбоньер. В строительстве уникального сооружения участвовали также Ч. Берд, А.А. Попов, А.Д. Готман, Э.Х. Анерт[15]. В 1838 г. эллинг был сдан в эксплуатацию.
Структурную основу здания составляют 24 кирпичных пилона, связанные продольными аркадами. К неве обращена гигантская арка торцевого фасада с фронтоном. Арку закрывали жалюзи, а в 1863 г. она была сплошь остеклена (этот стеклянный экран-витраж разбирался перед спуском корабля). Строители смело переработали тип деревянного перекрытия в металлическую комбинированную безраспорную конструкцию. Мощная рама с нижним арочным поясом не оказывала давления на вертикальные опоры.
Первый каменный эллинг стал новым сильным акцентом невской панорамы. Он задал крупномасштабный строй всему будущему комплексу. Обобщенные крупные формы производственного сооружения созвучны простору Невы. Торцовый фасад воспринимался как триумфальная арка, символизирующая достижения инженерного искусства. Эллинг вместе со стоящим напротив Горным институтом образовали парный акцент в устье Невы. Художники нередко изображали это сооружение, особенно впечатляющий момент спуска судов.
Эллинг подвергался переделкам в 1851 и 1894 гг., но в основном сохранился в первоначальном виде. В 1960-70-х гг. он был закрыт с двух сторон новыми корпусами и полностью зрительно изолирован от пространства Невы.

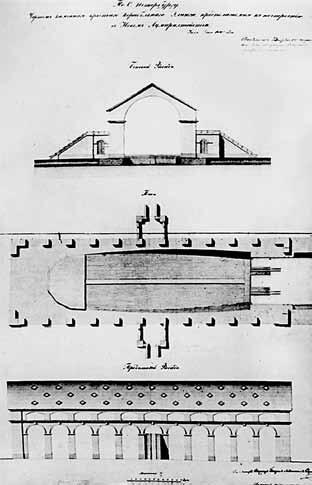

3. Первый каменный эллинг. План и фасады. 1830 г.

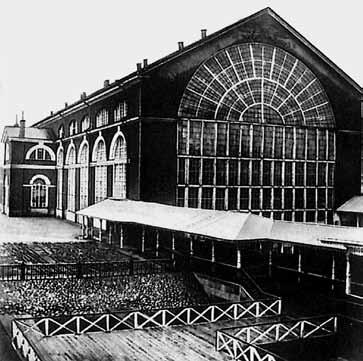

4. Первый каменный эллинг. Фото начала ХХ в.

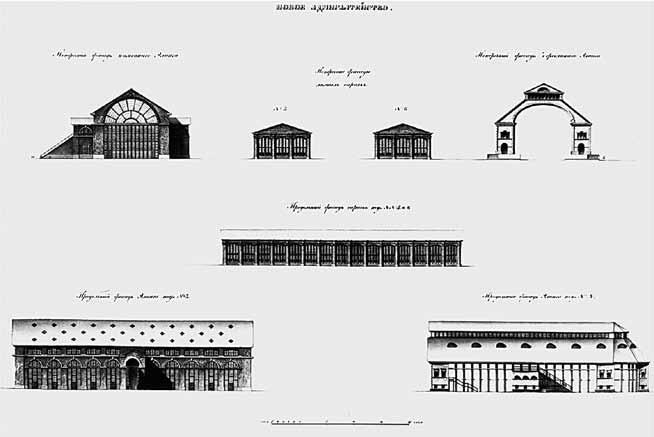

5. Первый каменный эллинг и каменные лесные сараи. Фасады. Чертеж середины XIX в.
6. Спуск корабля на первом каменном эллинге. 1840-е гг.
Главная корабельная мастерская возводилась на месте протяженного здания двух магазинов с башней, построенного около 1800 г. На плане 1820 г оно обозначено как «сарай для строения мелких судов»[16]. Новое здание повторяло линейную конфигурацию старого с более широким центральным объемом, увенчанным башней. Проект мастерской, составленный Гомзиным и Анертом, был высочайше утвержден 24 декабря 1827 г.[17] Некоторые проектные чертежи подписаны инженерами Лебедевым, Мочульским и другими[18].
В Главной корабельной мастерской были установлены механические пилы и несколько станков для обработки дерева, здесь размещались купорная и бондарная мастерские, канцелярия, чертежная и плазы для разбивки судов. Расположение считалось удобным напротив эллингов. Протяженное здание длиной 100 саженей формировало фронт главной «улицы» предприятия. Распластанная горизонталь мастерской составляла контраст с ее центральной высокой башней. Утилитарное по функции здание служило доминантой в окружающей застройке: круглая башня просматривалась с берегов Невы и Мойки. Первоначально средняя часть здания была двухэтажной, а крылья одноэтажными. Широкие двери-арки, через которые подавали обработанный лес, ритмично расчленяли плоскость стен. Круглая башня опиралась на квадратное основание, в котором размещались лестница, караульные помещения и столбы-опоры.
Главная корабельная мастерская носила ярко выраженные черты позднего классицизма. Четкие простые объемы определяли ее симметричную композицию. Самое эффектное звено составляла сужающаяся кверху башня с фонариком и флагштоком. В 1830 г. На ней были установлены часы. Очевидно, тогда и закончилось строительство мастерской.
В XIX столетии Главная корабельная мастерская не подвергалась значительным переделкам[19]. В 1858 г. к ней была пристроена кочегарка с парильней для леса. В 1890 и 1891 гг. инженерами Н.П. Дуткиным и С.Н. Будзынским составлены проекты заделки широких дверных проемов с превращением их в окна и частичной надстройки восточного крыла для нового разбивочного плаза. Эти работы продолжались до 1896 г.[20] В 1930-60-х гг. здание бывшей Главной корабельной мастерской выросло до четырех этажей. Надстройки производились в упрощенных формах. Композиция классицистического сооружения полностью искажена. В надстроенном аморфном массиве утонула башня, что привело к потере вертикальной доминанты.
Первому каменному эллингу не уступал по масштабу деревянный эллинг для постройки больших судов. Он был возведен в 1825 г. ближе к Провиантскому острову. Лейтмотивом его композиции служила гигантская открытая арка. В двускатную крышу был врезан фонарь с боковым верхним светом. По соображениям пожарной безопасности эллинг был разобран в 1903 г., на его месте оставался открытый стапель.
В 1820-30-х гг. сформировался крупномасштабный фронт производственных сооружений на берегу невы. Кроме каменного и деревянного эллингов здесь были возведены два каменных сарая для хранения леса. Они также были обращены к неве торцевыми сторонами, раскрытыми тремя арками и завершенными фронтонами. Боковые фасады представляли собой непрерывные аркады. Четкий ритмический строй подчеркивали пилястры пилоны. Во второй половине XIX в. эти здания были приспособлены под мастерские железного судостроения[21]. Сохранилось одно из них судостроительная мастерская 1.

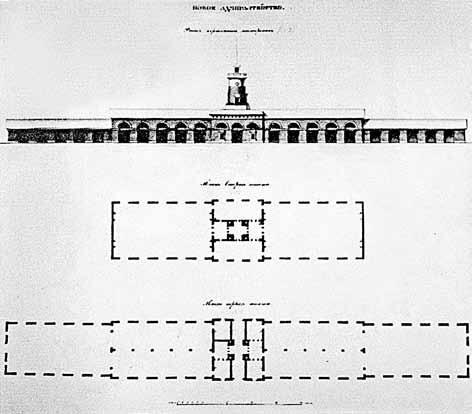

7. Главная корабельная мастерская. Фасад, планы этажей. 1827 г.

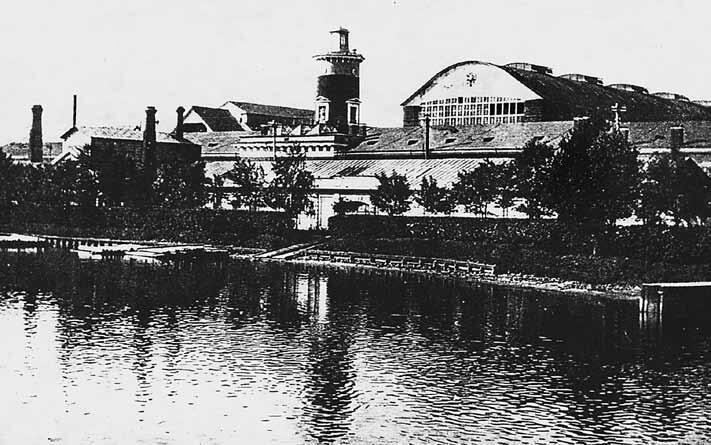

8. Главная корабельная мастерская. Фото. 1865 г.
9. Спуск корабля на деревянном эллинге. 1851 г.
Проект кузницы на берегу Мойки составил в 1820 г. И.Г. Гомзин, затем в 1829 г он же разработал новый вариант совместно с Э.Х. Анертом[22]. Существующее здание кузницы сооружено этими архитекторами при участии инженера Л.Л. Карбоньера в 1830-х гг. Краснокирпичное сооружение завершено с торца треугольным фронтоном. Основной элемент фасадов полуциркульные окна с архивольтами, выделенными белым цветом. Выразительность постройки достигнута благодаря крупному масштабу, скупым, но сочным деталям, насыщенному цвету лицевого кирпича. Лапидарный характер полностью отвечает функции здания. До наших дней оно дошло в несколько измененном виде, с уродливой поздней пристройкой.
Проекты караульных домов для предприятий Адмиралтейского ведомства разработали в 18231824 гг. И.Г. Гомзин и архитектор Военного ведомства А.Е. Штауберт. В архивных документах упоминается, что к исполнению был принят проект А. Е. Штауберта, который был осуществлен в 18241826 гг. в Новом адмиралтействе и в Главном гребном порту (Галерной гавани) на Васильевском острове[23]. Постройку караульного дома в новом адмиралтействе вел, очевидно, И.Г. Гомзин.

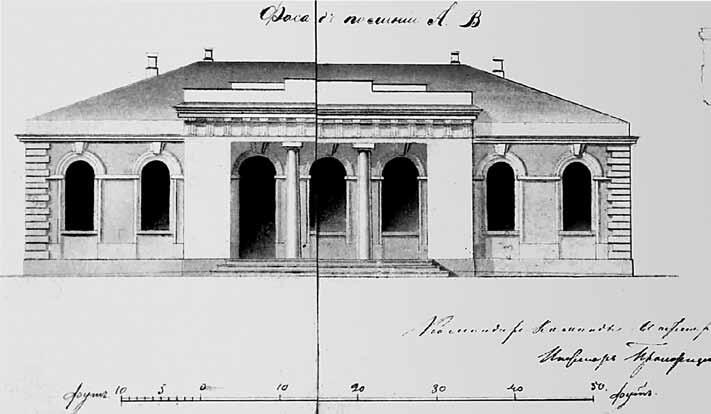

10. Караульный дом. Фасад. 1852 г.

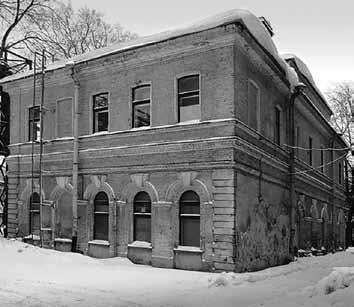

10 а. Караульный дом. Боковой фасад. Современное фото Е.А. Степановой
