10. Караульный дом. Фасад. 1852 г.

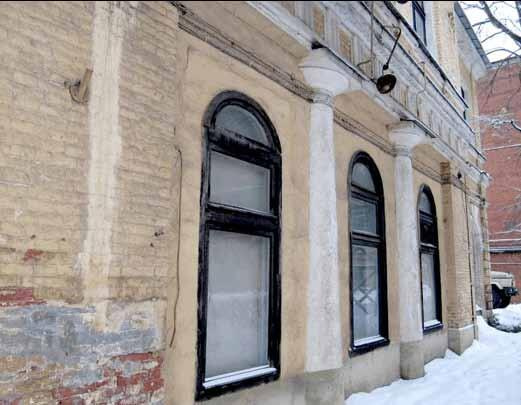

10 а. Караульный дом. Боковой фасад. Современное фото Е.А. Степановой
Это здание расположено на берегу Ново-Адмиралтейского канала при входе на территорию верфи. Первоначально оно было одноэтажным. Главный фасад отмечен в центре двухколонным портиком-лоджией. Углы здания обработаны рустовкой. Полуциркульные завершения окон подчеркнуты архивольтами[24]. Лаконичная объемная композиция и рисунок деталей типичны для позднего ампира. Впоследствии караульный дом был перестроен в двухэтажное здание.

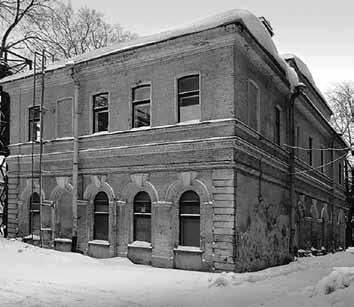

10 б. Канцелярия (нарядный дом). Фрагмент. Современное фото Е.А. Степановой
Канцелярия (нарядный дом) сооружена в 1838 г. Анертом и Гомзиным с использованием того же проекта. Это был точный аналог караульного дома: фасад в семь осей, арочные окна, рустованные углы, центральный портик. Здание канцелярии, где помещался стол для выдачи нарядов, в 18961898 гг. надстроил вторым этажом инженер Н.П. Дуткин. Надстройка выполнена тактично, она удачно продолжила классицистические формы первого этажа, рисунок которого остался почти без изменений[25].
Месторасположение Нового адмиралтейства имело большое градостроительное значение. Производственные корпуса доминировали в панораме Невы. Структура комплекса с учетом его важности для города была разработана по классицистическим принципам. В створе Галерной улицы от главного входа на завод начиналась длинная аллея, которая шла параллельно Неве. Это была основная композиционная и функциональная ось комплекса. Справа, к северу от нее размещалась собственно судостроительная часть с эллингами. На береговой полосе перед ними были устроены пристань и дамбы с павильонами для публики, наблюдавшей за церемонией торжественного спуска кораблей. По левую сторону южнее главной аллеи размещались различные мастерские. Доминировало среди них вытянутое вдоль главной аллеи каменное здание главной корабельной мастерской, увенчанное башней с часами. Силуэт его довершал характерный архитектурный пейзаж этой части города[26].
Развитие завода в середине XIX в. в меньшей степени отразилось на его архитектурно-планировочной структуре, но сопровождалось кардинальной технической модернизацией судостроения. С 1830-х гг. развернулось строительство пароходов с колесными, а затем с винтовыми двигателями. В 1844 г. закрылась верфь Главного адмиралтейства, и оставшееся от нее оборудование было передано Новому адмиралтейству. Провиантские магазины на провиантском острове приспособили под мастерские и склады, находившийся там сухарный завод был ликвидирован. Из строительных работ 1840-х гг. На Ново-Адмиралтейском острове следует отметить сооружение литейной мастерской с котельной и новых мостов через каналы, исправление деревянной набережной между эллингами.
Особый интерес представляют металлические сараи для складов леса. Сборные конструкции сараев были изготовлены в Лондоне в 18571858 гг., о чем свидетельствуют клейма с датами. На месте обширные сооружения (40x12 саж.) смонтированы в 18591860 гг.[27] Чугунный каркас состоит из двутавровых стоек, двускатные крыши опираются на фермы с нижним арочным поясом. Внутренние пространства были разделены на 11 ярусов, куда на металлических брусках укладывался лес. Обшивка каркаса выполнена из легкого штампованного железа. Сооружения смонтированы таким образом, что легко могли быть разобраны и перенесены на другое место[28].

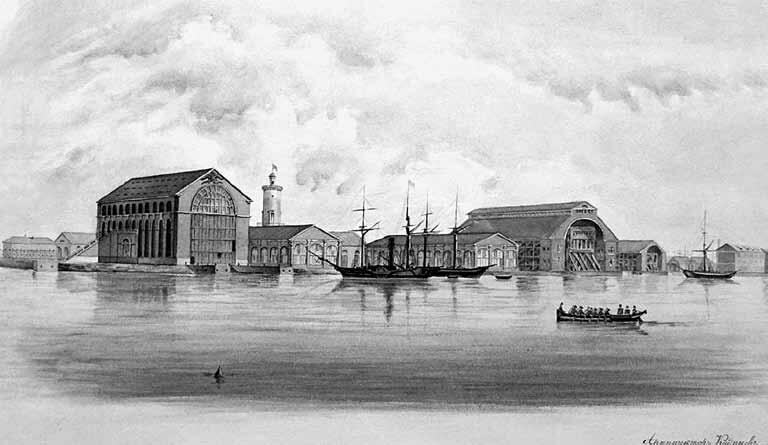

11. А.С. Кудинов. Вид Нового адмиралтейства. Середина XIX в.

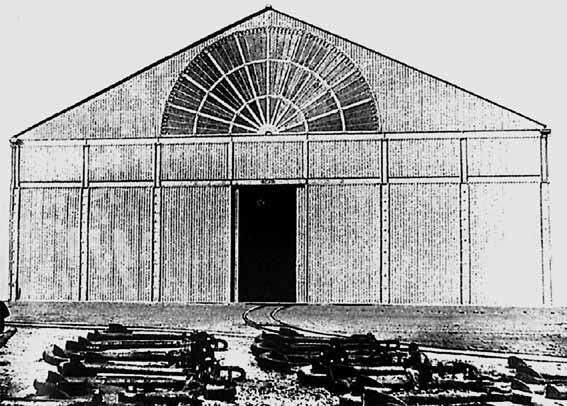

12. Металлический сарай. Фото начала XX в.
Металлические сараи уникальные для России образцы железной архитектуры середины XIX в. Опыт каркасного сборно-разборного строительства был значительной новацией того времени. Первоначально три сарая располагались по отдельности в восточной части Провиантского острова. Ныне осталась пара сооружений, соединенных встроенным средним звеном.
Вскоре после поражения в Крымской войне 18531856 гг. началось переоборудование нового адмиралтейства в связи с переходом на строительство железных и броненосных судов. План переустройства стал приводиться в исполнение с 1863 г.
Каменные сараи для леса, стоявшие на берегу невы, приспосабливались под судостроительные мастерские. В 1868 г. восточный сарай, построенный в 1837 г., был превращен в мастерскую 1. Внешне здание сохранило прежние классицистические формы, но при этом деревянные перекрытия были заменены на металлические с фонарем верхнего света[29]. Позднее реконструкцию прошел и западный каменный сарай (не сохранился).
Каменные сараи для леса, стоявшие на берегу невы, приспосабливались под судостроительные мастерские. В 1868 г. восточный сарай, построенный в 1837 г., был превращен в мастерскую 1. Внешне здание сохранило прежние классицистические формы, но при этом деревянные перекрытия были заменены на металлические с фонарем верхнего света[29]. Позднее реконструкцию прошел и западный каменный сарай (не сохранился).
К 1880 г. число всех эллингов, мастерских и складских помещений доходило до пятидесяти пяти. Транспортировку материалов между ними обеспечивали рельсовые пути около километра длиной. В 1885 г. установили телефонное сообщение между новым адмиралтейством и Управлением порта. Заводская электростанция на берегу Мойки снабжала электричеством ряд учреждений Морского ведомства. В 1890-х гг. территория предприятия была озеленена: посажены деревья и кусты, устроены клумбы и даже фонтаны[30].
Деятельность Нового адмиралтейства в конце XIX в. направлялась 20-летней программой судостроения, разработанной в 1881 г. По указанию Александра III. Теперь предприятие полностью специализировалось на строительстве броненосцев. В 1895 и 1898 гг. были приняты новые, скорректированные программы судостроения[31].
В этот период строительные работы в Новом адмиралтействе вели: главные инженеры-строители, полковники С.Н. Будзынский и Н.П. Дуткин, старший инженер-строитель Яковлев, инженер-капитан Н.Д. Куторга[32]. В 18901893 гг. ими был возведен Большой каменный эллинг грандиозное сооружение, вошедшее в панораму устья Невы новым акцентом комплекса[33]. Массивное кирпичное однопролетное строение было раскрыто двумя порталами на торцевых сторонах. Фасад, обращенный на Неву, завершался треугольным фронтоном с гербом в тимпане. Гигантский остекленный витраж разбирался при спуске корабля на воду. Позднее этот фасад, по аналогии с противоположным, получил дугообразное очертание. Продольные стороны состоят из мощных пилонов-контрфорсов, между которыми заключены четыре ряда окон. Размеры эллинга: длина 129 метров, ширина 35 метров, высота до низа стропил 25 метров.

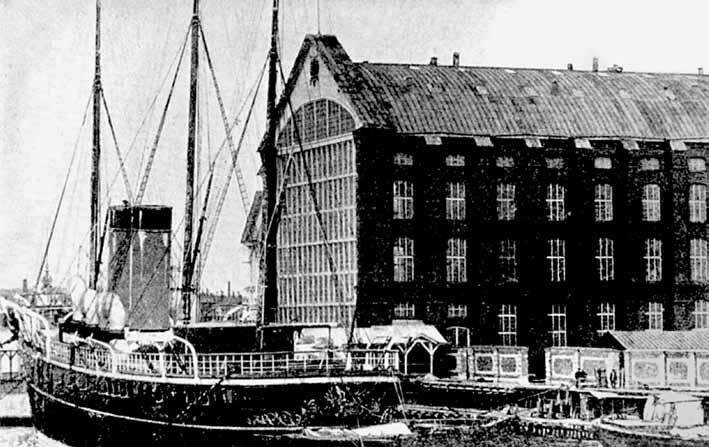

13. Большой каменный эллинг. Фото начала ХХ в.
Внутри на уровне 21 метра контрфорсы имеют обрез, на уступах лежат подкрановые балки и короткие рельсы, заделанные одним концом в стену и служащие основой для продольной галереи с перилами, идущей по всей длине помещения. Часть внутреннего пространства перекрыта серповидными фермами с криволинейным поясом, часть треугольными фермами. Для освещения в кровле были сделаны квадратные отверстия с толстыми стеклами (как в старом каменном эллинге), затем, в 1898 г, по проекту Дуткина устроен фонарь верхнего света[34].
К началу ХХ в. Новое адмиралтейство представляло собой тесно застроенную территорию. Западный канал был засыпан, и два острова Ново-Адмиралтейский и Провиантский слились воедино. Лучшей из новых мастерских специалисты считали слесарно-механическую[35].
После сокрушительного поражения на море во время войны с Японией 19041905 гг. важнейшей государственной задачей для России стало возрождение отечественного военно-морского флота. Кораблестроительная структура Петербургского порта все острее нуждалась в реорганизации. В 1907 г. Морское министерство поставило вопрос о выделении судостроительного производства из состава порта. С января 1908 г., согласно повелению Николая II, приказом по Морскому министерству верфи Нового адмиралтейства и Галерного острова в устье Фонтанки были объединены в общее предприятие под названием «Адмиралтейский судостроительный завод»[36].
Две части объединенного завода разделяла обширная территория, омываемая Невой и Пряжкой и включавшая Матисов остров с участком Общества Франко-Русских заводов, Сальный буян и Калинкинские провиантские магазины. Руководство Адмиралтейского завода запланировало генеральную реконструкцию и модернизацию комплекса. Специальная комиссия, делопроизводителями которой были инженер Н.И. Дмитриев и товарищ Морского министра Н.И. Колпычев, рассмотрела «несколько вариантов перестройки Нового адмиралтейства, но все они после подробного и всестороннего обсуждения были признаны невыгодными с нашей точки зрения»[37].
Теперь предполагалось создать на базе верфи в устье Фонтанки образцовое судостроительное предприятие, расширив его в сторону Сального буяна. Развитие Нового адмиралтейства признавалось нерентабельным, и его намеревались постепенно ликвидировать. Эту идею, выдвинутую корабельным инженером Д.В. Скворцовым, активно поддерживал начальник Адмиралтейского завода генерал-майор П.Е. Черниговский[38].
