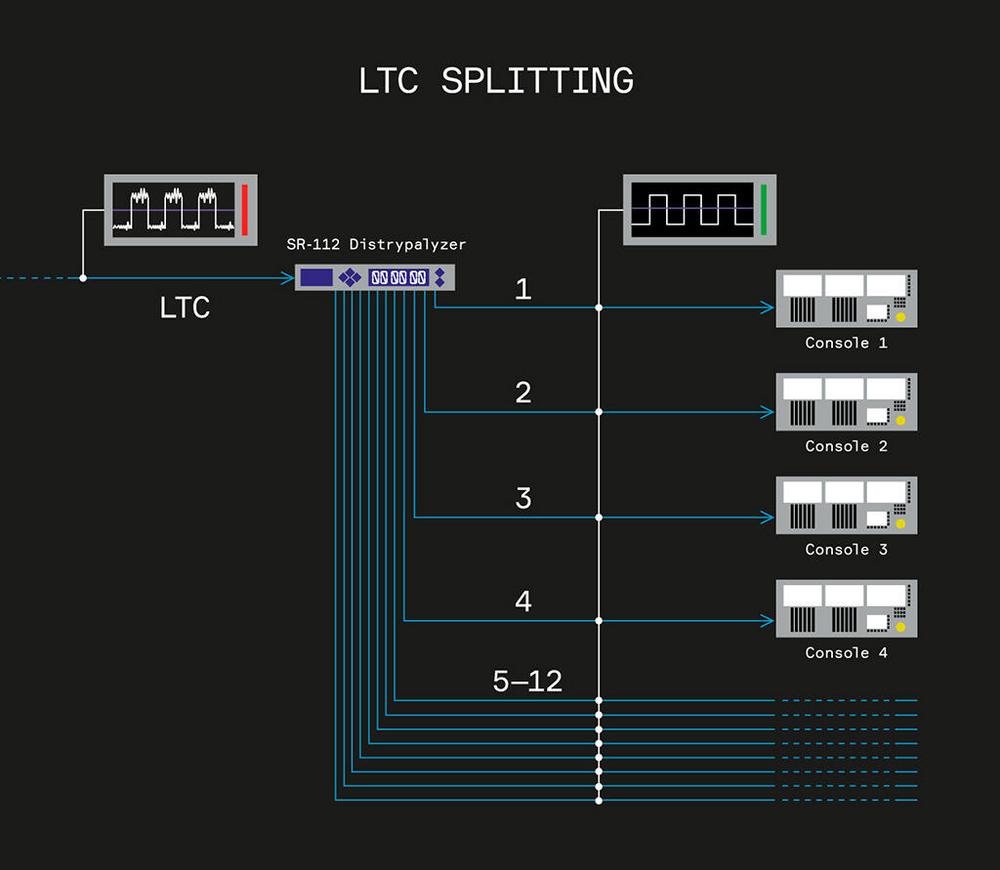

Также SR-112 позволяет индивидуально для каждого выхода настроить уровень сигнала, что очень полезно при передаче LTC на большие расстояния. Подняв уровень генерации, мы сможем компенсировать потери на линии.
Вторая его функция восстановление формы сигнала (Reshaping Distorted TimeCode). Существует множество причин, которые могут исказить LTC сигнал, SR-112 позволяет исправить форму и уровень сигнала до родного квадратного. Также в настройках этого устройства можно задать параметры выходного LTC сигнала, тем самым создать максимальную совместимость между SR-112 и клиентами.
Третья функция генерация таймкода. У SR-112 есть множество опций, как он может генерировать таймкод.
Он может начать генерацию собственного таймкода согласно параметрам входящего сигнала, но после этого он отвязывается от источника. И даже если скорость воспроизведения LTC изменится или фреймы начнут прыгать не по порядку, SR-112 все равно будет генерировать свой таймкод, до тех пор пока LTC не восстановится или не будет превышен интервал отсутствия таймкода.
Это всего лишь один из пяти возможных сценариев генерации и регенерации таймкода, которая возможна на SR-112. Более подробную информацию можно найти в мануале.
И четвертая полезная функция анализ таймкода. На корпусе этого устройства есть Ethernet разъем, через который SR-112 можно подключить к сети. Через сеть возможно не только его управление, а также просмотр и экспорт отчетов работы SR-112, где можно увидеть по времени, когда таймкод пришел, какие ошибки были с ним, когда началась регенерация и многое, многое другое.

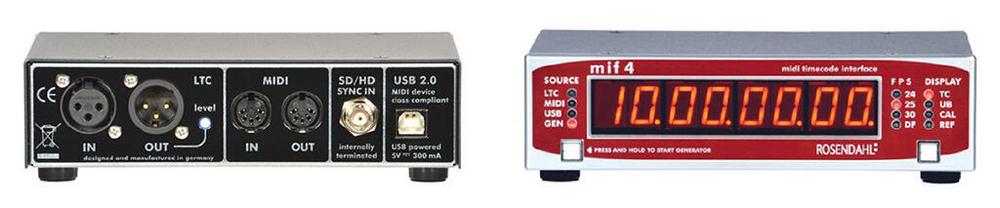

Rosendahl mif4
Также одно из самых часто используемых устройств при работе с таймкодом Rosendahl mif4.
Это универсальное таймкод устройство, которое предназначено для исправления, анализа, конвертирования и генерирования таймкода через разные физические интерфейсы.
Давайте более подробно разберем его возможности и как его можно использовать при работе с синхронизацией.
Первая его особенность в том, что mif4 может принимать таймкод через MIDI, LTC, USB и SDI интерфейсы
При подключении к компьютеру через USB, mif4 определяется как простейшее MIDI устройство, которое можно использовать для программной генерации таймкода или его приема. Благодаря этому mif4 можно использовать как таймкод виджет для световых и видеопультов.
Вторая полезная функция автоматическое конвертирование и генерация таймкода на выходные порты устройства. Мы можем через USB с компьютера генерировать таймкод, и он будет ретранслироваться на MIDI и LTC выходы. Так же это работает и с другими источниками. Если мы получаем таймкод на LTC вход, то mif4 ретранслирует его на USB, MIDI и LTC выход. Если подать таймкод на MIDI вход, устройство его продублирует на LTC, MIDI и USB.
Третье преимущество возможность mif4 генерировать свой собственный таймкод на все выходы устройства. Параметры генерации можно задать вручную, через панель управления устройства или при помощи внешних MMC (MIDI Machine Control) сообщений.
Четвертая особенность анализ таймкода и его скорости воспроизведения. Как мы уже разобрали выше, непостоянная и неоригинальная скорость воспроизведения также может влиять на качество генерации. mif4 показывает такие ошибки, что очень удобно при поиске отклонений в генерации таймкода.
Пятая функциональная особенность возможность исправления искаженного сигнала. Если на устройство приходит слишком низкий уровень сигнала LTC или он искажен наведенными помехами, то клиент попросту не увидит таймкод. В таких случаях между принимающим устройством и линией LTC достаточно установить mif4, который способен прочитать самый плохой сигнал, исправить его и отдать клиенту нормальный LTC.
На схеме приведен простейший пример, как можно использовать mif4 для исправления сигнала и разделения его на несколько клиентов.
KISSBOX
Порой приходится работать на проектах, где необходимо передать сигнал синхронизации на довольно большое расстояние, больше, чем позволяет балансная линия. Или мы хотим улучшить помехоустойчивость и надежность. В этом случае необходимо использовать дополнительное оборудование и технологии передачи данных.
Можно воспользоваться такими звуковыми протоколами передачи данных, как DANTE, MADI или AVB, но тогда для этого нам понадобится отдельный звукоинженер, который сможет поднять такую сеть и следить за ней во время проекта.
Или вы можете использовать специализированные технические решения, созданные для этих целей. К примеру, KISSBOX TC2TR. Кстати, KISSBOX была первой компанией, которая сделала поддержку протокола RTP-MIDI в своих технических решениях. KISSBOX TC2TR позволяет конвертировать LTC в MTC и передавать сигнал по протоколу RTP-MIDI через сеть.
KISSBOX TC2TR
В этом случае мы можем либо генерировать с шоу сервера таймкод через RTP-MIDI в сеть и принимать его на контроллер KISSBOX, либо вообще использовать два устройства KISSBOX, чтобы передать или принять LTC. В этом случае, в зависимости от того, используем ли мы Ethernet кабель, оптоволокно или Wi-Fi, мы можем передать наш LTC сигнал на расстояние более чем 200 километров.
Используя протокол RTP-MIDI, мы можем транслировать протоколы синхронизации нескольким клиентам. Это преимущество также применимо и к оборудованию KISSBOX. Имея один источник, мы можем доставить LTC сигнал нескольким клиентам сразу.
Передача и прием MIDI
В отличие от LTC, MIDI это полностью цифровой сигнал, который передается и принимается через цифровые интерфейсы и порты. Формат сообщений, технология передачи MIDI сигнала, электрические параметры все это регламентировано в открытых документах рекомендованной практики при работе с MIDI, которая в разные годы была утверждена ассоциациями MMA и AMEI. Конечно же, это функциональный плюс, который уменьшает шансы на ошибку, но тем не менее, как и любой протокол, этот стандарт любит, когда с ним работают правильно.
MIDI был разработан как серийный интерфейс передачи данных. За основу MIDI был взят стандарт серийных интерфейсов UART (Universal Asynchronous Receiver-Transmitter). Самый близкий собрат MIDI последовательный интерфейс RS-232. Очень похожая история с DMX512, который базируется на стандарте RS-485, используемый для управления промышленными контроллерами. MIDI интерфейс для подключения использует разъем DIN 41524 (DIN 5-pin 180°). Все устройства используют MIDI разъем «мама». А MIDI кабели с двух сторон используют коннекторы «папа». MIDI интерфейс имеет только один однонаправленный канал связи. По этой причине каждый MIDI порт имеет свое направление, IN или OUT.
Теперь давайте поговорим об особенностях MIDI интерфейса, которые накладывают определенные условия при работе с ним. Первая особенность MIDI в том, что этот интерфейс не рассчитан на передачу данных на большие расстояния. Он был разработан с учетом коммутации оборудования в пределах звуковой студии. Максимальная длина кабеля, при которой падения сигнала будут незначительны, от 10 до 15 метров. Но со временем MIDI вышел за пределы звуковых студий, и возникла потребность в больший расстояниях. Производители начали выпускать различное оборудование для увеличения дистанций использования MIDI. В основном это были MIDI усилители, которые ставились в разрыв линии, тем самым продлевая дальность MIDI еще на 15 метров. К вопросу передачи MIDI сигнала на большие расстояния мы вернемся чуть позже.
С развитием MIDI индустрии потребности в работе с этим интерфейсом постоянно возрастали, и как следствие того, развивался и рынок оборудования, который предлагал разные возможности в работе с MIDI.
Одна из самых распространенных потребностей это подключение нескольких управляемых устройств к одному ведомому. Для решения этой задачи есть несколько вариантов. Давайте разберем подробно каждый из них.

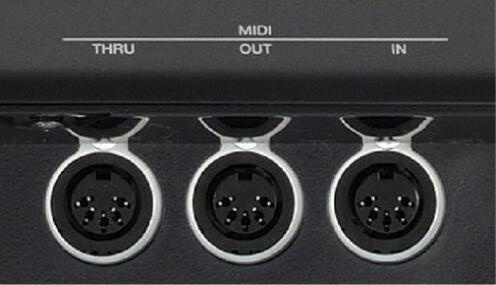

Первый и самый простой способ подключить все устройства последовательно. В большинстве случаев оборудование, которое поддерживает работу с MIDI, имеет три порта MIDI: IN, OUT и THRU.
IN Порт для подключения входного сигнала. Используется устройством для приема MIDI сообщений от других устройств.
OUT Порт для подключения выходного сигнала. Используется устройством для передачи генерируемых MIDI сообщений другим периферийным MIDI устройствам.
THRU Порт, который логически дублирует данные, приходящие на порт IN.
Для подключения последовательно нескольких MIDI устройств к одному мастер устройству необходимо использовать порты IN и THRU, соединяя устройства по типу последовательной цепи. Одно из главных преимуществ такого подключения в том, что для реализации этого метода нам не нужно дополнительное оборудование.
Недостаток такого решения заключается в том, что, как и в варианте любого последовательного подключения, при обрыве линии между консолями все последующие потребители в цепи также теряют сигнал.
