34. Александровская мануфактура. Ткацкий корпус. Чертеж. 1830-е гг.
На плане 1811 г. нанесены существующие и проектируемые корпуса, составившие единый комплекс. В центре квадратного в плане двора расположен бывший дом Вяземского, отведенный под спальни воспитанниц, окруженный по периметру корпусами мастерских, классных, чертежных и столовой. Между ними заключен объем церкви Александра Невского. С двух сторон с запада и востока к центральному двору, примыкают два других двора, образованные корпусами мастерских и «магазейнов». Они, в свою очередь, объединены переходами с лазаретом и корпусами воспитанников[74].
Число рабочих на фабрике достигало 2700 человек, но всего к ней было приписано 4000 человек: малолетние воспитанники; питомцы, достигшие совершеннолетия и оставленные работать здесь; казенные и приписные мастеровые; офицеры и солдаты трех инвалидных рот; вольнонаемные рабочие.
Разнообразие состава производственного персонала, а также и видов деятельности на территории мануфактуры обусловило и ее многофункциональную, дифференцированную архитектурнопространственную организацию, сложившуюся вокруг основного ядра к концу первого десятилетия.
Подробное описание мануфактуры приведено П.Н. Столпянским.
«Здания Александровской мануфактуры представляли почти равносторонний четырехугольник, построенный, однако же, в разное время и по разным планам. В переднем, или западном, углу этого четырехугольника находились посередине главное крыльцо, церковь, рекреационное зало и большая чертежная, направо приемная и классы, налево столовая для питомцев и правление, внизу кухни и кладовые. В северном боку, лежащем вдоль самого берега Невы, помещалась уточная, т. е. мастерская, где пряли бумажную пряжу, употребляемую на уток, также временная промывальная для льняной пряжи и красильня. В южном боку находились бумажно-основная, прядильная, механическая, где изготовлялись и направлялись машины, карточная, бердная, кардная и кожевенная, восточный бок занимался льнопрядильной и парусно-ткацкой. На обширном и чистом дворе находился большой дом, бывшая дача Вяземского, где помещены спальни воспитанников, небольшое строение, занимаемое магазином готовых вещей и ткацкого столового белья. У северо-западного угла этого двора находится строение, где добывался газ для освещения всей фабрики. К юго-восточному углу примыкал обширный каменный лазарет питомцев, а с юго-западным соединялся сад воспитанниц и большое каменное здание, где заключались спальни последних. От лазарета до самой невы, огибая фабрику, лежали дома, в коих жили чиновники, женатые воспитанники и мастеровые; казармы 3 инвалидных рот, расположенных при мануфактуре с лазаретом и их церковью, лежали за восточным боком. Это был целый городок, где усадьба Вяземского подверглась большому изменению»[75].

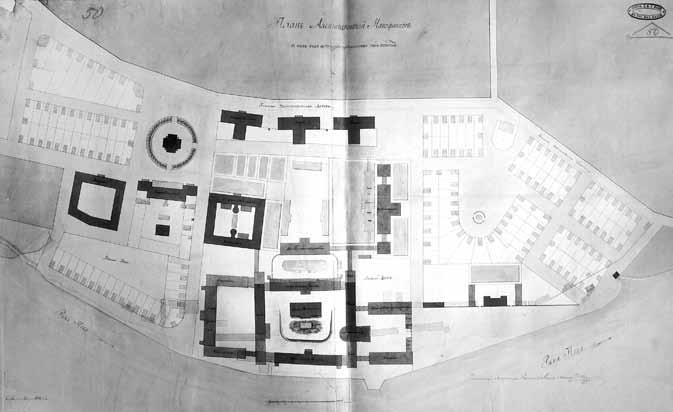

35. Александровская мануфактура. План. 1811 г.
Действительно, от прежней усадьбы осталось лишь несколько построек, однако в целом композиция сочетала как усадебный принцип, так и городскую застройку. Сблокированные производственные и вспомогательные помещения образовали единую систему с внутренними дворами. Воспитательный дом, караульный и магазейный дома, церковь Александра Невского основное композиционное ядро расположено по берегу невы и рассчитано на восприятие издалека, при подъезде к Александровской мануфактуре водным путем. Вокруг этих основных строений с запада и востока разместились деревянные дома для рабочих с земельными наделами.
Прямоугольные наделы с жилыми домами протянулись вдоль Шлиссельбургского тракта и вдоль берега Невы; в глубине они образовали полукруглую (в дальнейшем превращенную в круглую) площадь. Эта часть территории мануфактуры прообраз жилых рабочих городков начала XX в. Схожий прием использовал А.Д. Захаров в нереализованном проекте Гатчинского воспитательного селения, разработанном им в 1809 г.[76] Это обстоятельство, а также участие самого зодчего, его учеников и других выпускников Академии художеств в строительстве некоторых зданий на территории Александровской мануфактуры позволяет судить о «захаровской» школе в формировании уникального ансамбля. В процессе своей преподавательской деятельности зодчий, стремясь развить рационалистический подход у многочисленных учеников в решении архитектурных задач, предлагал для учебных проектов темы, носившие утилитарный характер. Известно, что Захаров курировал и утверждал постройки Александровской мануфактуры и Ижорского завода.

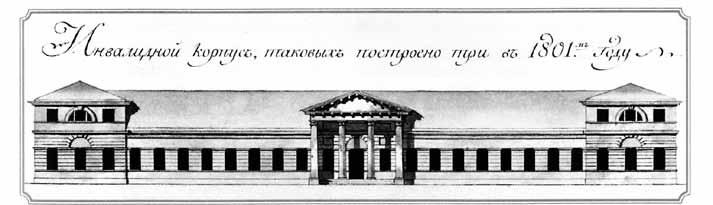

Безусловно, основная заслуга в разработке и внесении новаторских инженерных принципов принадлежит Вильсону, однако прослеживается и сильное архитектурное начало. Точные сведения об участии зодчих в проектировании производственных зданий не обнаружены. Известно, что жилые дома и лазарет для инвалидов возводились в период с 1801 по 1804 г. По проекту итальянца из Швейцарии Антонио делла Порто (Антон Иванович), архитектора (7-го класса) Александровской мануфактуры «при строении инвалидных корпусов»[77]. Вдоль Шлиссельбургской дороги Порто выстроил в стиле строгого классицизма жилые дома для офицеров инвалидной роты, которые в течение 1806 г. были сданы по описям в ведомство инвалидной команды. Таких домов, одноэтажных, Т-образных в плане, построено три. Они имели симметричные трехчастные лицевые фасады с дорическим четырехколонным портиком в центре и боковыми двухэтажными ризалитами. Оконные проемы простого прямоугольного очертания, объединенные рустованными простенками, подчеркивают горизонтальность фасада. Только арочные ниши и термальные окна боковых ризалитов смягчают общую строгую геометрию.

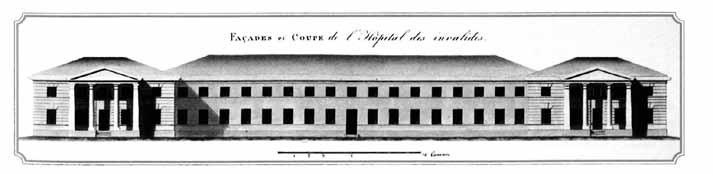

Кроме того, по проекту Порто выстроены квадратное в плане здание лазарета для воспитанников и трехчастный протяженный корпус лазарета для инвалидной роты. В 1804 г. император подписал новое положение о лазарете, учрежденном при Александровской пятиротной инвалидной команде на 50 больных. В нем указывалось, что «первоначальное заведение лазарета возлагается на комиссариатский департамент» (как и все постройки для инвалидной команды)[78]. Трехчастная композиция здания образована двухэтажной частью с однородным ритмом оконных прямоугольных проемов и двумя выступающими ризалитами с портиками простого дорического ордера.
36. А.И. Порто. Александровская мануфактура. Дом офицеров инвалидной команды и лазарет. 18011804 гг.

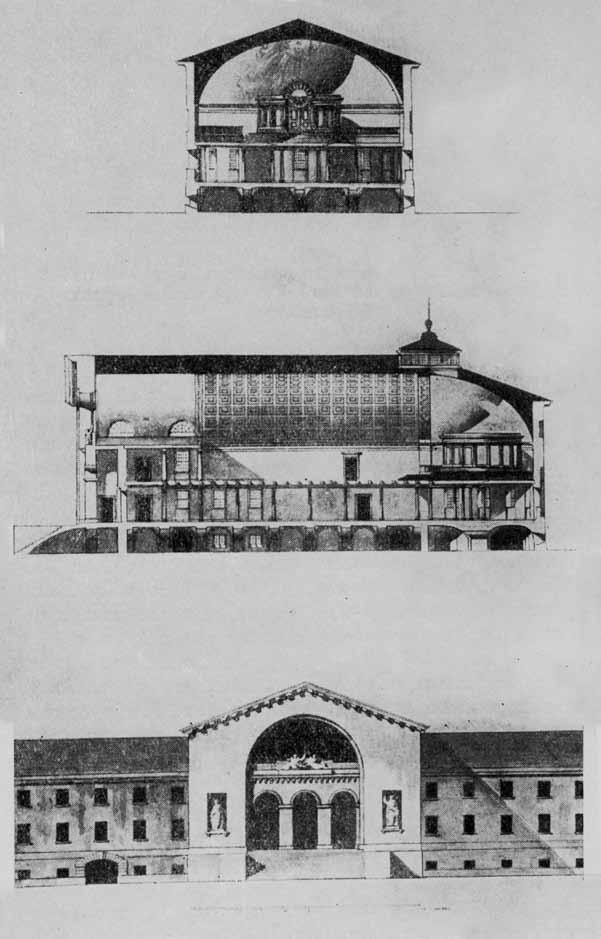

37. А.Н. Роков. Александровская мануфактура. Церковь Св. Александра Невского. Чертеж. 1811 г.

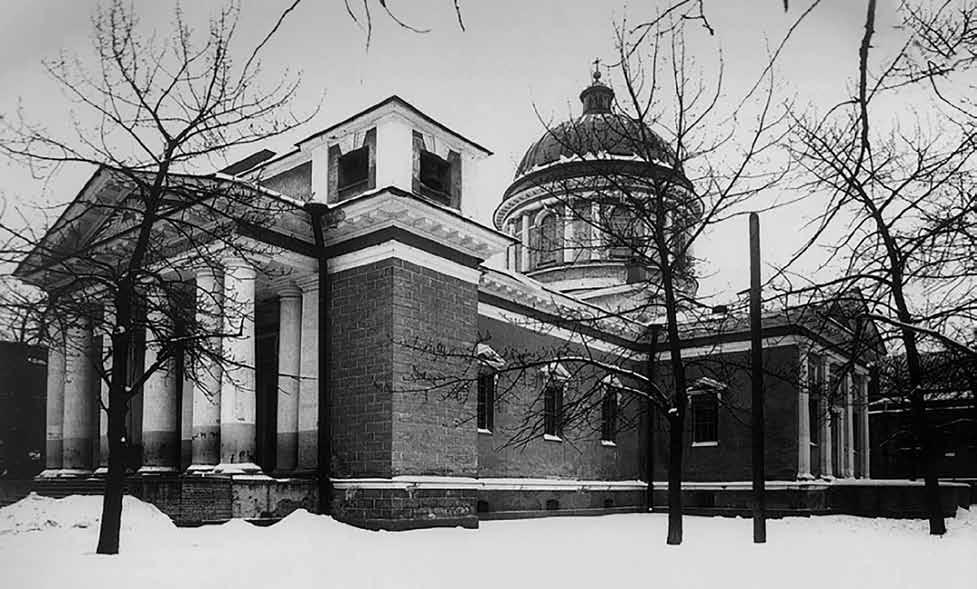

38. Александровская мануфактура. Храм Св. Павла. Фото 1930-х гг.
При мануфактуре не всегда была должность архитектора. Известно, что в 18051806 гг. архитектором здесь значился Григорий Петрович Пильников[79]. Он был одним из участников строительства одной из доминант комплекса храма Святого Павла. Первоначальный проект, разработанный Захаровым в 1801 г., напоминавший Троицкий собор Свято-Троицкого Александро-Невского монастыря, по указанию Павла I был изменен. Церковь была заложена в 1804 г. Строительство начато под руководством архитектора Г.П. Пильникова[80], но работы были остановлены и возобновлены уже в 1817 г. под смотрением архитектора Н.Я. Анисимова. Строительство и отделку завершили в 1824 г., но открытие церкви Святого Павла на Александровской мануфактуре состоялось в 1826 г. Позднее, в 1864 г храм получил новую внутреннюю отделку, а в 1930 г. его разобрали[81].
Ученик Захарова Александр Николаевич Роков, в 1809 г. поступивший на службу архитектором при Александровской мануфактуре, был автором ряда построек, в том числе церкви Александра невского. «Данные об авторстве А.Н. Рокова подтверждает архивное дело 1817 года, относящееся к назначению зодчего членом Петербургского строительного комитета. В нем указано, что кроме произведений в ней (т. е. в Александровской мануфактуре) прочих строений, за кои был награжден начальством, проектировал и выстроил церковь»[82].
В другом документе этого же дела указано, что в октябре 1816 г., после «совершившегося сооружения и освящения новой церкви при Александровской мануфактуре архитектору Рокову, оказывающему весьма хорошие дарования и познания в художестве, была объявлена благодарность и вручен ценный подарок»[83]. Из этого документа можно заключить, что церковь выстроена между 1809 и 1816 гг.
Церковь Александра Невского пристраивалась к торцу корпуса, где помещались столовые воспитанников, а к ней в свою очередь пристраивался корпус с классами. Восточный фасад церкви обращен в центральный двор, а западный на Неву.
На генеральном плане мануфактуры 1822 г. церковь нанесена как существующая, фланкирующие же ее корпуса магазейнов и караульного дома появляются лишь к 1845 г. В плане здание церкви имело вытянутый прямоугольник с полуциркульной абсидой. Здание водружено на высокий цоколь с широкой лестницей, ведущей к порталу входа с арочным проемом. Внутреннее пространство расчленено на два этажа. Верхний зал перекрыт коробовым сводом с кессонированным потолком и освещен окном полуциркульного очертания и фонарем верхнего света. Скульптуры над входом и в нишах по бокам арки дополняют композицию западного фасада. Все эти приемы придают церкви величественность и сходство с общественным зданием. С обеих сторон фасад церкви фланкировали двухэтажные корпуса на подвалах. Простые безордерные фасады этих корпусов контрастировали с парадно решенным порталом церкви и служили ему фоном.
