4. Если у вас есть компрессор или баллончик со сжатым воздухом (такие баллончики можно купить в компьютерных магазинах или в отделах, торгующих средствами по уходу за оргтехникой), продуйте блок питания, чтобы удалить пыль из труднодоступных мест.
5. Убедитесь, что в процессе чистки в блок питания не попали посторонние предметы, и установите крышку на место.
Если компьютер не включается, следует убедиться, что причиной этого является неисправность блока питания. Как определить неисправность блока питания, если компьютер не подает ни одного признака жизни? Очень просто.
1. Отсоедините все разъемы питания от материнской платы, дисковых накопителей и т. д. Все разъемы блока питания должны быть отключены от потребителей.
2. Подключите блок питания к розетке переменного тока. Его вентиляторы вращаться не будут. Это естественно, поскольку на блок питания не приходит сигнал PS On.
3. Замкните контакты с зеленым и любым черным проводом на разъеме для питания материнской платы. Это можно сделать с помощью небольшого куска проволоки или канцелярской скрепки (рис. 2.20). На этих контактах нет опасных и даже ощутимых напряжений. Если вентиляторы блока питания пришли вдвижение, возможно, ваш блокпитания работает.

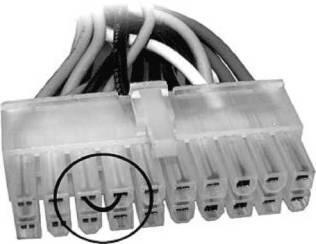

Рис. 2.20. Замыкание между собой контакта PS_On (зеленый провод) и общего контакта (черный провод).
4. Однако если его вентиляторы вращаются, утверждать, что блок питания полностью исправен, рано. Если у вас есть вольтметр и вы умеете им пользоваться, измерьте напряжения на контактах разъема, к которым подходят красный, желтый, синий, белый и оранжевый провода, относительно контакта с черным проводом. На этих контактах должны присутствовать напряжения соответственно +5, +12, 12, 5 и +3,3 В. Реально эти напряжения могут быть чуть выше, так как блок питания не находится под нагрузкой.
5. Отсутствие одного из данных напряжений, а также его сильное отклонение от нормы говорит о неисправности блока питания. Если же напряжения близки к нормальным, попробуйте подключить какую-нибудь нагрузку, например жесткий диск (лучше предварительно выключить блок питания, разомкнув контакты зеленого и черного проводов). После включения блока питания измерьте напряжения на красном и желтом проводах. Если напряжения значительно ниже, чем +5 и +12 В, блок питания подлежит ремонту или замене.
Если от вашего системного блока бьет током, это может указывать на неисправность блока питания. При этом компьютер может нормально функционировать, но корпус периодически или постоянно «кусается». Это недопустимо. Во-первых, страдаете вы, прикасаясь к корпусу блока, подключая какой-либо кабель или USB-накопитель. Во-вторых, от этого могут пострадать остальные компоненты компьютера. Удары током от системного блока говорят о недостаточной изоляции между высоковольтными цепями блока питания и его корпусом, который, в свою очередь, имеет электрический контакт с корпусом компьютера. Такой блок питания лучше сразу заменить или отдать в ремонт.
Иногда системный блок бьет током не по вине блока питания. Такое часто происходит при соединении компьютеров в сеть (особенно с использованием коаксиального кабеля) или при подключении телевизионной антенны коллективного пользования. Данный эффект возникает, когда компьютеры, объединенные в сеть, или компьютер и антенный усилитель подключены к разным розеткам питания. Разность потенциалов (напряжений) в разных розетках может достигать десятков вольт. Эта разность потенциалов и проявляется в виде неприятных ударов током от корпуса компьютера.
Устраняется данная проблема путем заземления корпусов системных блоков. Все компьютеры подключаются к сети переменного тока трехпроводным кабелем с заземляющим контактом. Однако не все розетки оборудованы заземлением. Если в квартире или офисе нет розеток с заземляющим контактом, данную проблему решить непросто. Бытует заблуждение, что заземлить компьютер (или другой прибор) можно, соединив с помощью провода его корпус с трубой центрального отопления или водоснабжения. Этого делать нельзя! Вы уверены, что ваш сосед снизу или сверху не «заземлил» таким способом неисправную стиральную машину? Все напряжение с корпуса неисправной стиральной машины тут же через трубу отопления окажется на корпусе вашего компьютера. И хорошо, если дело ограничится только выходом ПК из строя. Поэтому запомните: лучше никакого заземления, чем «заземление на трубу» (рис. 2.21).

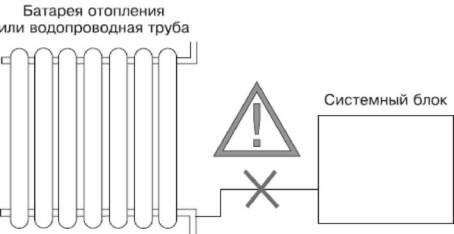

Рис. 2.21. Так делать нельзя!
Если вы живете в частном доме с прилегающим участком, сделать заземление просто. Закопайте поглубже во дворе большую железную бочку (чем больше тем лучше) с надежно присоединенным к ней кабелем. Этот кабель и есть ваше заземление. В многоквартирных домах это сделать сложнее и, если заземление вам необходимо, придется обращаться за помощью в домоуправление или к электрикам.
Существует еще одна ситуация, которую можно ошибочно принять за неисправность системы питания. Если вы нажимаете кнопку Power на системном блоке, а компьютер не включается, прежде, чем сделать вывод о неполадке, убедитесь, что в сети электропитания присутствует напряжение 220 В. Мы уже говорили, что блоки питания могут работать в достаточно широком диапазоне напряжений, но ширина этого диапазона для разных блоков питания различается. Например, при напряжении 190 В некоторые блоки питания могут уже не работать. Если у вас нет вольтметра, просто посмотрите на яркость обычных ламп накаливания. При значительном снижении напряжения в сети лампы светятся ощутимо тусклее. Данную ситуацию вы можете исправить, только устранив причину падения напряжения в сети (хотя часто от вас это не зависит). Также можно приобрести стабилизатор напряжения. Такие устройства вы сможете найти в компьютерных магазинах. Подобные стабилизаторы могут в небольших пределах увеличивать напряжение, подаваемое на компьютер.
Сетевые фильтры
Сетевой Фильтр обычно представляет собой совокупность нескольких розеток питания и выключателя, объединенных в общем корпусе. Многие недооценивают значение этого устройства и экономят, покупая сетевой Фильтр стоимостью 100150 рублей. Однако если вы дорожите своим компьютером, не поскупитесь на качественный сетевой Фильтр от известного производителя.
Недорогие сетевые Фильтры по определению не могут содержать сложную и эффективную систему защиты. Защита от скачков напряжения в таких Фильтрах хоть и реализована, но на самом примитивном уровне. Чаше всего она построена на применении плавкого предохранителя и варисторного ограничителя (рис. 2.22). При скачке напряжения в цепи повышается сила тока, вследствие чего происходит нагрев проводников электрической цепи. Слабым звеном в данной цепи является плавкий предохранитель, который и перегорает, разрывая цепь. Это не слишком надежно, поскольку не всегда предохранитель сгорает в первое же мгновение. За тот период, в течение которого разогревается и начинает плавиться нить предохранителя, высокое напряжение уже может успеть «похозяйничать» внутри блока питания компьютера.

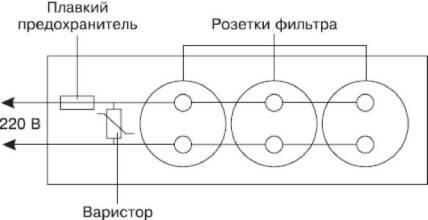

Рис. 2.22. Схема простого сетевого Фильтра.
Более эффективная система защиты реализована в дорогих моделях сетевых фильтров. Она включает в себя плавкие предохранители, варисторы, тепловые выключатели и электронные схемы. Стоимость таких сетевых фильтров обычно превышает 500 рублей, но затраты оправдываются их высокой надежностью и скоростью реакции.
Бесспорным лидером в производстве сетевых Фильтров считается американская Фирма APC. Она специализируется на системах защиты и организации бесперебойного питания. Сетевые Фильтры APC отличаются высокой надежностью и качеством. При этом их цена хоть и высока, но доступна для любого пользователя. Также можно обратить внимание на Фильтры Pilot (это имя стало нарицательным для всех сетевых Фильтров) и Vektor.
Сетевые Фильтры обычно просты в устройстве (за исключением дорогих моделей с многоступенчатой системой защиты), поэтому локализовать и устранить неисправность в них достаточно легко. Повреждения фильтров могут носить механический характер (например, обрыв провода) или электрический. К последним относятся случаи перегорания предохранителя или варистора, отсутствие или ослабление электрического контакта в розетках фильтра, неисправность выключателя и т. п.
Поменять предохранитель в сетевом фильтре достаточно просто. Чтобы добраться до него, следует снять колпачок предохранителя (а возможно, придется разобрать корпус фильтра). При замене применяйте предохранители того же типоразмера и рассчитанные на ту же силу тока, что и сгоревшие. Ни в коем случае не ставьте самодельные «жучки» и не восстанавливайте предохранитель, напаяв на него тонкую проволоку. Предохранители стоят копейки, и экономить на этом просто опасно. Самодельные предохранители могут стать причиной пожара.
Если в сетевом Фильтре сгорел варистор, вы можете поменять его на аналогичный, только исправный. Впрочем, сетевой Фильтр можно использовать и без варистора. При этом в Фильтре будет отсутствовать защита от импульсных скачков напряжения. Можно применять такой Фильтр в качестве удлинителя для устройств, менее подверженных выходу из строя вследствие импульсных скачков, например для настольной лампы, утюга или пылесоса. Для компьютера предпочтителен все же новый сетевой Фильтр.
Если в Фильтре вышла из строя сложная электронная схема защиты, можно попытаться отремонтировать его в сервисном центре, но лучше все-таки задуматься о покупке нового. Не забывайте, что сетевой Фильтр это своеобразная подушка безопасности. Лучше никогда не знать, как выглядит подушка безопасности собственного автомобиля, но, если ей вдруг пришлось сработать, она выполнит свою одноразовую функцию спасет жизнь. То же самое можно сказать о сетевых фильтрах. Если фильтр сгорел, но при этом спас ваш компьютер от серьезного скачка напряжения, он уже окупил свою стоимость. Не реанимируйте его, а приобретите новый. Не экономьте на безопасности вашего компьютера!
Источники бесперебойного питания
Источник бесперебойного питания поддерживает напряжение, необходимое для работы компьютера в течение некоторого времени после отключения электричества. В зависимости от мощности источника бесперебойного питания и емкости его батареи время поддержания напряжения может быть разным: от пяти до нескольких десятков минут. Но и пяти минут хватит, чтобы сохранить открытые документы, корректно завершить работу программ и выключить компьютер. Даже если электричество отключилось на одну секунду, источник бесперебойного питания исключит перезагрузку компьютера. Все блоки бесперебойного питания содержат также функции сетевого фильтра, то есть спасают компьютеры не только от провалов, но и от скачков напряжения.
Источником энергии в блоке бесперебойного питания служит свинцовый аккумулятор. Кроме аккумулятора, блок бесперебойного питания содержит электронную схему и импульсный трансформатор. Сетевое напряжение поступает через Фильтр блока бесперебойного питания на компьютер. В момент отключения электроэнергии включается электронная схема блока бесперебойного питания, которая преобразует постоянное напряжение аккумулятора в переменный ток напряжением 220 В.
