Дихроичные зеркала (интерференционные светофильтры) имеют специальное интерференционное покрытие, позволяющее отражать свет, длина волны которого меньше определенного значения, и пропускать излучение с большей длиной волны. В данном случае возбуждающее излучение отражается, а сигнал флуоресценции полностью пропускается. Для получения таких фильтров на поверхность прозрачной пластины наносят несколько (от 10 до 200) слоев материала с чередующимися высоким и низким показателями преломления. Например, PbCl2, TiO2, ZnS (показатель 2,2 2,3) и MgF2, SiO2, Na3AlF6 (показатель 1,3 1,4). Толщина каждого слоя тщательно выдерживается (используется техника вакуумного напыления), поскольку этот параметр определяет положение максимума кривой пропускания. От числа слоев зависит ширина зоны пропускания фильтра и степень подавления «ненужной» части спектра.
Запирающие фильтры (band pass BP). При конструировании запирающих фильтров используют комбинацию длинноволновых отрезающих (shot pass filter, или SP filter) и длинноволновых пропускающих (long pass filter, или LP filter) фильтров. Первые задерживают длинноволновый свет, но пропускают коротковолновый, а LP-фильтры, напротив, пропускают длинноволновый свет, задерживая коротковолновый. Комбинируя эти фильтры, можно добиться того, что через фильтр будет проходить только свет определенного участка спектра. Запирающий фильтр выбирают в соответствии с фильтром возбуждающего света. Например, при установке возбуждающего светофильтра BP 560/40 нм используют запирающий светофильтр BP 630/75 нм.
Сближение в пространстве всех светофильтров позволило объединить их в единый светоделительный модуль. Такая конструкция обеспечивает производство легкой замены или смены модуля и дает возможность применять несколько флуорохромов одновременно, с высокой точностью совмещая полученные изображения. При приобретении флуоресцентного микроскопа необходимо серьезно подходить к вопросу о выборе светоделительных модулей, принимая во внимание поставленные задачи и спектральные характеристики имеющихся флуорохромов. Если планируется использовать несколько флуоресцентных красителей, необходимо учитывать, что спектры излучения флуорохромов не должны перекрываться. В противном случае возможны ошибки в интерпретации данных.
Детекторы флуоресцентного сигнала. Усиление и детектирование сигнала производится с помощью фотоэлектронного умножителя (ФЭУ) и цифровой видеокамеры. ФЭУ это электровакуумный прибор, в котором поток электронов, излучаемый фотокатодом, усиливается в умножительной системе в результате вторичной электронной эмиссии. В результате фотоэффекта при попадании фотона на фотокатод из него вылетают электроны, которые, ускоряясь в электрическом поле, направляются на систему динодов (специальный электрод), где за счет вторичной электронной эмиссии образуют нарастающую (от динода к диноду) электронную лавину, поступающую на анод. Обычно коэффициент усиления ФЭУ (число электронов, достигших анода при выбивании из фотокатода одного электрона) составляет около 106, что позволяет получить на выходе ФЭУ легко регистрируемый сигнал.
Цифровые камеры в качестве светочувствительного элемента имеют CCD-матрицу (charge-coupled device), она же ПЗС-матрица (сокр. от «прибор с зарядовой связью»). CCD-матрица является специализированной интегральной аналоговой микросхемой, которая представляет собой набор резисторов. Количество этих ячеек (элементов) в матрице является основной определяющей разрешения и качества картинки. Принцип работы CCD-матрицы следующий: свет, попавший на матричные элементы, преобразуется в электрический заряд, формируется зарядовая картина, которая пропорциональна освещенности в каждой ячейке. Матрица может «накапливать» заряды в течение определенного периода времени. Общий заряд, накопленный в ячейке, равен произведению зарядов на время экспонирования. Для получения цветной картинки, как правило, световой луч еще проходит через набор специальных светофильтров/призм зеленого, синего и красного цвета. С более подробным описанием принципов работы отдельных модулей флуоресцентного микроскопа можно ознакомиться в пособии В. И. Голышевской [и др.] (2008) и в работе H. C. Ishikawa-Ankerhold [et al.] (2012).
1.3. Принципы конфокальной микроскопии
Конфокальная микроскопия является разновидностью флуоресцентной микроскопии с улучшенным разрешением вдоль оптической оси объектива, которое достигается за счет использования принципа конфокальной фильтрации флуоресценции. Концепция конфокальной микроскопии была предложена Marvin Minsky в 50-е гг. XX в. для исследования ткани головного мозга без предварительного окрашивания. В разработанном им микроскопе свет последовательно фокусировался на разных точках образца. С целью устранения шумового сигнала от участков, расположенных вне плоскости фокуса, использовалась диафрагма. Она находилась в плоскости, сопряженной с плоскостью фокуса объектива, таким образом, что при проецировании диафрагмы на объект ее изображение точно совпало с фокусом освещающего объект света. При таком устройстве системы свет из областей вне фокуса задерживался диафрагмой и на детектор попадал только сигнал из фокуса объектива. Изменяя диаметр диафрагмы, можно было варьировать толщину оптического слоя вблизи фокуса объектива, от которого измерялся сигнал. Сканирование плоскости образца по точкам позволяло получить полное изображение. Исходя из этого принципа, возникло и название метода «конфокальный» основанный на сопряжении фокусов. Однако при таком устройстве микроскопа на изображении было слишком много помех из-за использования слабых источников освещения. Вероятно поэтому изобретение Minsky осталось почти без внимания. Интерес к нему вернулся только после изобретения лазера. Более подробно исторические аспекты создания конфокального микроскопа приведены в обзоре Н. Н. Лукашевой [и др.] (2008).
В современном конфокальном микроскопе источником возбуждающего света является лазер. Преимуществом лазеров по сравнению с ламповыми источниками света заключается в монохроматичности генерируемого света и малой расходимости светового пучка. Монохроматичность возбуждающего флуоресценцию света дает возможность расширить спектральный диапазон регистрируемой флуоресценции и улучшить подавление светорассеяния на длине волны возбуждения. Малая расходимость пучка света способствует более эффективной работе оптической системы микроскопа, уменьшает число бликов, связанных с отклонением света от расчетного оптического пути, улучшает точность фокусировки пучка света и уменьшает объем, в который можно сфокусировать свет на образце. На рис. 2 показана принципиальная схема современного лазерного конфокального микроскопа.
В современном конфокальном микроскопе источником возбуждающего света является лазер. Преимуществом лазеров по сравнению с ламповыми источниками света заключается в монохроматичности генерируемого света и малой расходимости светового пучка. Монохроматичность возбуждающего флуоресценцию света дает возможность расширить спектральный диапазон регистрируемой флуоресценции и улучшить подавление светорассеяния на длине волны возбуждения. Малая расходимость пучка света способствует более эффективной работе оптической системы микроскопа, уменьшает число бликов, связанных с отклонением света от расчетного оптического пути, улучшает точность фокусировки пучка света и уменьшает объем, в который можно сфокусировать свет на образце. На рис. 2 показана принципиальная схема современного лазерного конфокального микроскопа.
Лазер излучает свет, формируя узкий световой пучок. Затем свет проходит через систему линз (расширитель пучка) и попадает на светоделитель, который отражает возбуждающий свет, направляя его на систему зеркал (на схеме не показана), позволяющих изменять направление луча во взаимно перпендикулярных плоскостях. Светоделитель обеспечивает высокоэффективное отражение света на длине волны генерации лазера и почти стопроцентное пропускание света в остальном спектральном диапазоне. Далее свет через объектив фокусируется в определенной точке образца, возбуждая флуоресценцию. При этом лазерный луч может возбуждать флуоресценцию во всех слоях образца, через которые он проходит, а интенсивность флуоресценции будет возрастать по мере приближения к точке фокусировки. Флуоресцентное излучение собирается объективом и возвращается на светоделитель, проходит сквозь него, попадая на эмиссионные фильтры. Отраженное излучение лазера через светоделитель не проходит. При необходимости многоканальной регистрации (например, при использовании нескольких флуорохромов) возможно дополнительное деление флуоресцентного сигнала на составляющие с помощью дополнительных светоделителей и фильтров эмиссии. Собранный из определенной точки образца свет фокусируется в плоскости конфокальной диафрагмы (pinhole), попадает на детектор (ФЭУ) и оцифровывается. При этом свет, исходящий из областей, находящихся выше или ниже плоскости фокуса, отсекается диафрагмой и на детектор не попадает. После регистрации флуоресцентного сигнала от первой точки фокусировки при помощи системы зеркал луч возбуждающего света перемещается на следующую точку в образце. Весь процесс повторяется. Так, точка за точкой, формируется изображение в горизонтальной (или вертикальной) плоскости.

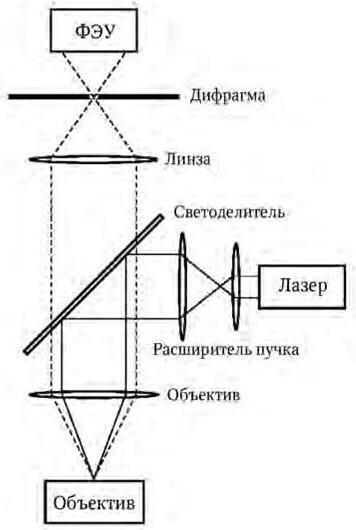

Рис. 2. Принципиальная схема простейшего конфокального микроскопа
Диаметр конфокальной диафрагмы можно варьировать, тем самым изменяя толщину оптического слоя, от которого регистрируется сигнал. Однако следует понимать, что уменьшение диаметра конфокальной диафрагмы (а, следовательно, и уменьшение толщины оптического слоя) приводит к снижению интенсивности света, который диафрагма пропускает к детектору и, соответственно ухудшению детекции объектов с неяркой флуоресценцией. В связи с этим приходится искать компромисс между разрешением по оси z, зависящим от размера конфокальной диафрагмы, и возможностью регистрации четких флуоресцирующих объектов, что зависит как от размера диафрагмы, так и от степени усиления регистрируемого сигнала.
Помимо диаметра конфокальной диафрагмы толщина оптического слоя зависит от длины волны возбуждающего света, числовой апертуры объектива, показателя преломления иммерсионной среды. В частности, чем больше числовая апертура объектива, тем меньше толщина оптического слоя.
Не менее важным параметром является разрешающая способность микроскопа. Вследствие дифракции света увеличенное изображение объекта может оказаться размытым (две или более точек объекта воспринимаются глазом как одна). Еще в XIX в. Джон Рэлей сформулировал принцип, в соответствии с которым предельное разрешение микроскопа не может быть больше половины длины волны освещающего объект света. Предел разрешения объектива микроскопа (lmin) был уточнен немецким физиком Г. Гельмгольцем:
lnгде λ длина волны света; n показатель преломления иммерсионной среды; α апертурный угол (максимальный угол, который образуют лучи, попадающие в объектив, с оптической осью системы).
