Цепь обмоток управления является входной цепью МУ, цепь рабочих обмоток – его выходной цепью.

Магнитный усилитель, изображенный на рисунке 29а, называется усилителем с выходом на переменном токе. Если приемник рассчитан на питание постоянным током, то его включают в цепь рабочих обмоток через выпрямительный мост (рис. 29б).

Магнитный усилитель в этом случае называется усилителем с выходом на постоянном токе.

Кроме магнитопроводов прямоугольной формы, МУ имеют магнитопроводы круглой и овальной формы. Вместо двух магнитопроводов некоторые МУ имеют один трехстержневой.

Обычно МУ снабжают несколькими обмотками управления, что дает возможность усиливать одновременно несколько сигналов, а также воздействовать на свойства и характеристику МУ. В зависимости от назначения обмоткам управления присваиваются соответствующие названия (обмотка управления, обмотка обратной связи по току, обмотка смещения и т. д.).

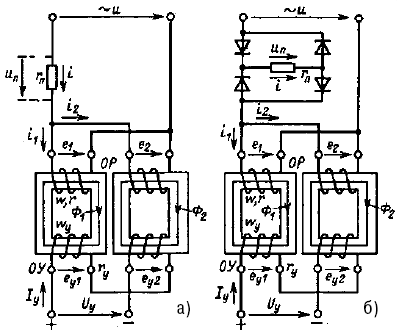

Рис. 29. Схемы МУ с выходом на переменном (а) и постоянном (б) токах

Для выяснения принципа действия МУ рассмотрим зависимость тока i рабочей цепи от степени подмагничивания магнитопроводов постоянным током управления I

у

Если напряжение источника изменяется по закону u = Um sin (ωt + π / 2), то при сделанных допущениях e

1

2

Φ

1

0

Φ

2

0

где Φ

0

у

0

24. ПОНЯТИЕ О ДВУХТАКТНЫХ И ТРЕХТАКТНЫХ МАГНИТНЫХ УСТРОЙСТВАХ

Существует много вариантов конструктивного исполнения и схем включения МУ. Так, иногда возникает необходимость в том, чтобы изменение направления тока Iу сопровождалось изменением направления тока приемника постоянного тока либо изменением на 180° фазы тока приемника переменного тока. В этих случаях применяют так называемые двухтактные или реверсивные МУ.

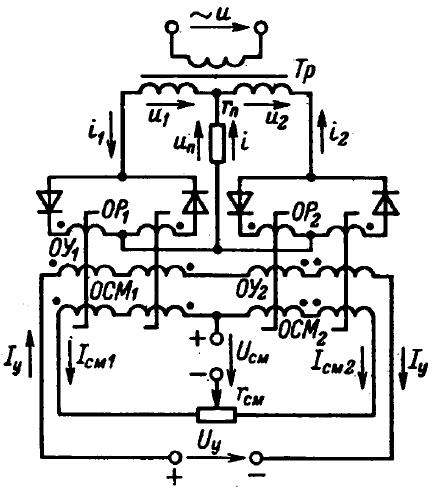

Рис. 30. Схема двухтактного МУ

С помощью двухтактного МУ можно получить харакеристику управления, изображенную на рисунке 30.

При этом отрицательное значение тока I

cp

у

Двухтактные МУ получают путем соответствующего соединения однотактных усилителей. Одна из схем двухтактных МУ приведена на рисунке 30.

Для повышения коэффициента усиления в цепи двухтактного МУ применена внутренняя обратная связь. Обмотки смещения позволяют получить (при неидентичности характеристик управления однотактных МУ) при I

у

cp

см

Для регулирования тока, напряжения или мощности трехфазных приемников используются трехфазные МУ либо три однофазных. Трехфазные или однофазные МУ, соединяемые по трехфазным схемам, могут иметь выход также и на постоянном токе.

Каждая фаза трехфазного МУ имеет два магнитопровода, на которых размещены рабочие обмотки. Для улучшения охлаждения рабочая обмотка, расположенная на каждом магнитопроводе, разбита на две секции, размещенные в двух стержнях магнитопровода. Обмотки управления различного назначения охватывают шесть стержней магнитопроводов всех фаз.

25. МАГНИТОЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Принцип действия магнитоэлектрических приборов основан на взаимодействии магнитного поля постоянного магнита и обмотки с током. В воздушном зазоре 1 (рис. 31) между неподвижным стальным цилиндром 2 и полюсными наконечниками NS неподвижного постоянного магнита расположена алюминиевая рамка с обмоткой 3, состоящей из ω витков изолированной проволоки.

Рис. 31. Магнитоэлектрическая система

Рамка жестко соединена с двумя полуосями О и О′, которые своими концами опираются о подшипники. На полуоси О закреплены указательная стрелка 4 и две спиральные пружинки 5 и 5′, через которые к катушке подводится измеряемый ток I, противовесы 6. Полюсные наконечники NS и стальной цилиндр 2 обеспечивают в зазоре 1 равномерное радиальное магнитное поле с индукцией В. В результате взаимодействия магнитного поля с током в проводниках обмотки 3 создается вращающий момент. Рамка с обмоткой при этом поворачивается, и стрелка отклоняется на угол α. Электромагнитная сила F
